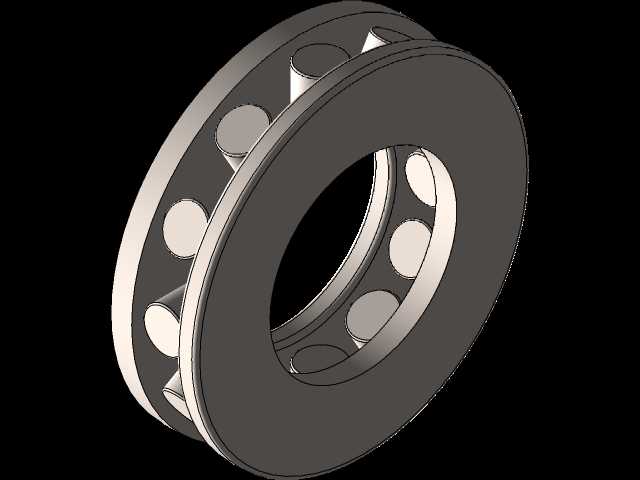

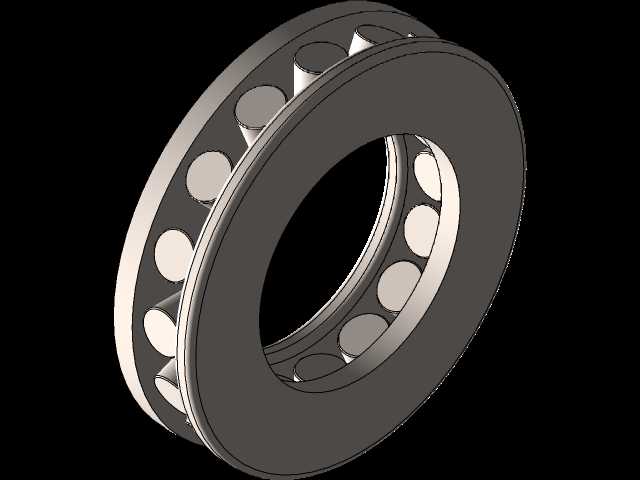

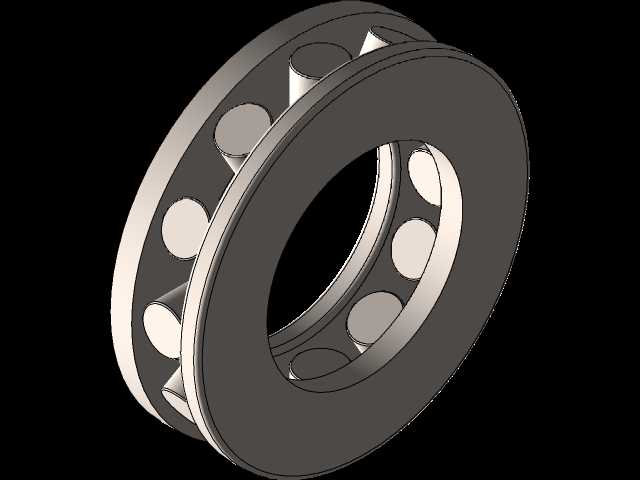

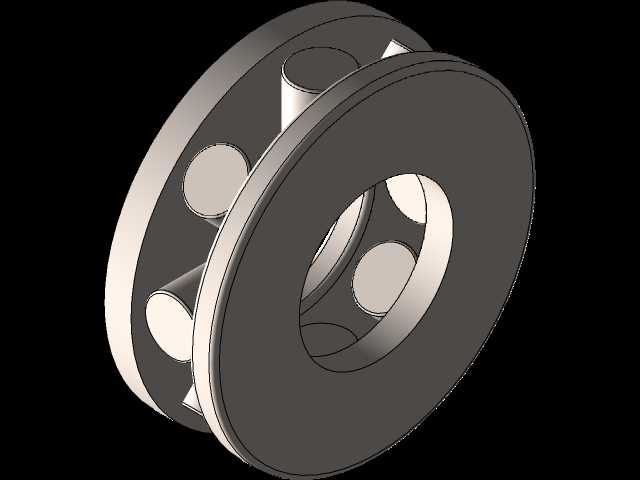

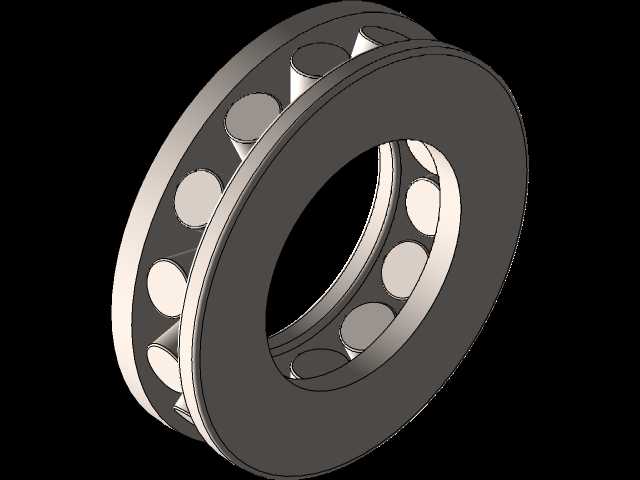

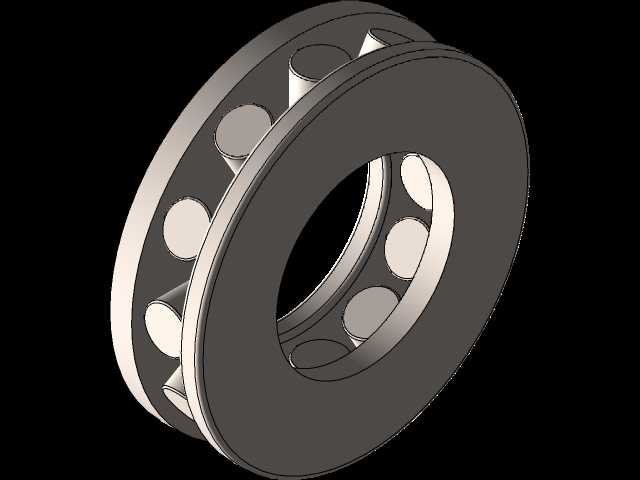

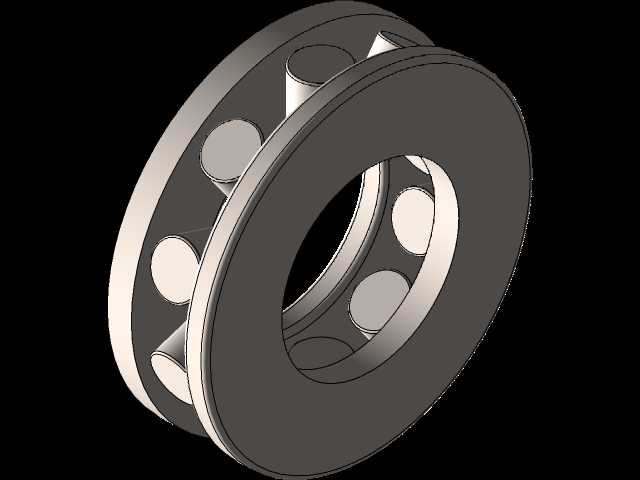

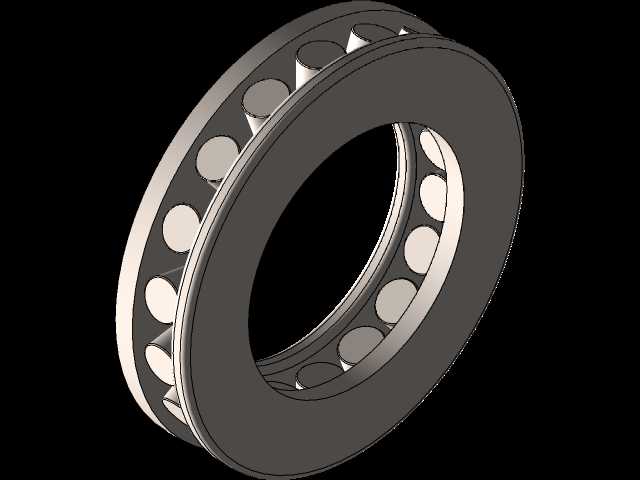

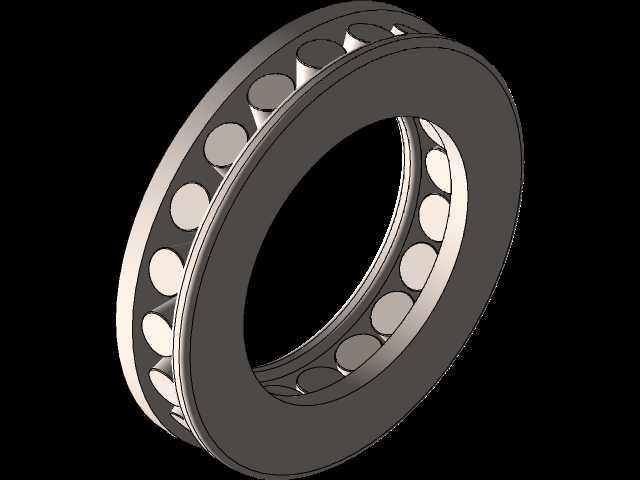

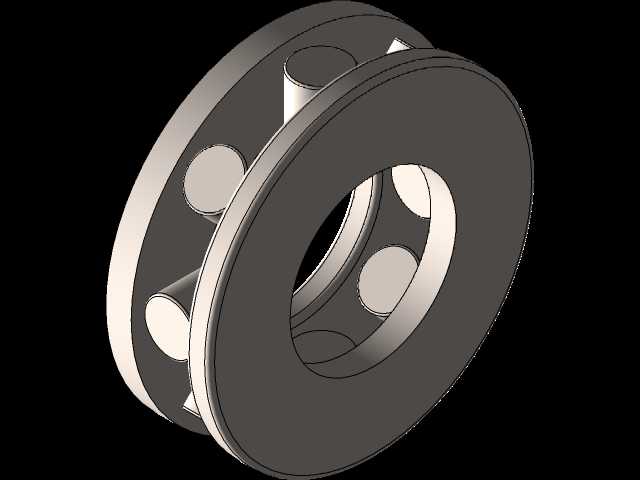

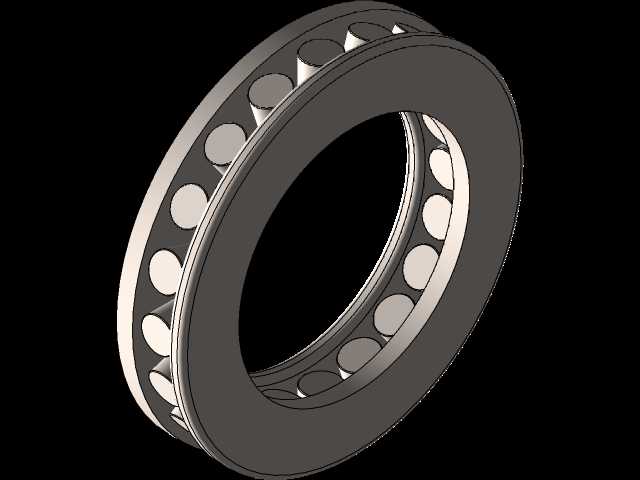

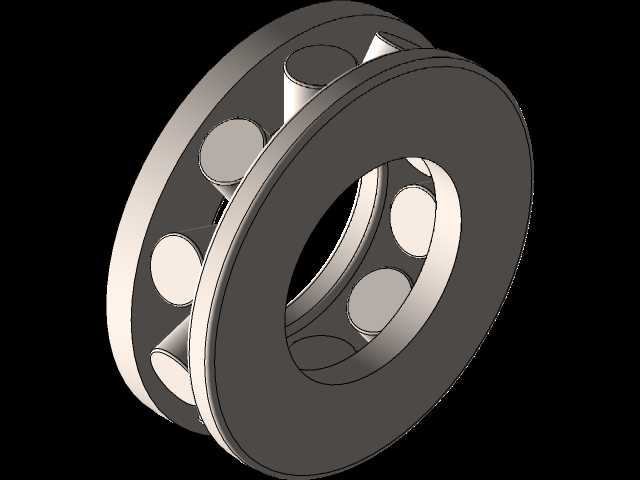

ANSI英制系列推力滚子轴承结构设计

　　在重载轴向承载的机械传动场景中，推力滚子轴承是承担单向或双向轴向载荷的核心支撑部件，这套英制尺寸系列的推力滚子轴承，覆盖内径0.875英寸至3.25英寸的尺寸段，适配采用ANSI英制标准的进口设备、老式机床主轴箱、重型车辆传动系统、工程机械液压执行端等对轴向承载有明确要求的安装位。不同于常规深沟球轴承可同时承受径向与少量轴向载荷的特性，这类推力滚子轴承的设计核心是最大化轴向承载能力，滚动体采用圆柱滚子结构，滚子轴线与轴承轴线平行排布，通过保持架将滚子均匀分隔在上下两个轴圈之间，避免滚子在运转过程中发生相互摩擦与歪斜，保证载荷在每个滚子上均匀分布。从设计逻辑上看，这类英制推力滚子轴承的尺寸边界完全遵循ANSI B3.

　　49标准的尺寸公差要求，安装时需要注意轴与轴圈的配合公差、座孔与座圈的配合公差，由于是英制尺寸体系，轴的加工尺寸需要对应英制公差带，避免采用公制公差随意换算导致配合过松或过紧——过松会造成轴承运转时轴向窜动，影响传动精度，过紧则会导致轴承安装后预紧力过大，运转温升过高，提前出现疲劳点蚀。实际应用中，这类轴承常被用在CA6140等普通车床的主轴轴向定位端，承担主轴切削时产生的轴向进给力，也会用在重型卡车的转向节主销位置、工程机械液压油缸的端部支撑、大型水泵的轴向止推位，这些场景的共同特点是径向载荷相对较小，但轴向载荷大，且存在一定的冲击载荷，因此滚子的端面与轴圈滚道的接触设计采用了修形处理，避免滚子边缘出现应力集中，

　　提升轴承的抗冲击能力。建模过程中需要重点关注保持架的兜孔间隙，间隙过小会导致滚子卡滞，运转时出现异响，间隙过大则会造成滚子排布不均，局部载荷过大；同时上下轴圈的滚道平面度、平行度公差需要控制在英制标准对应的精度范围内，滚道表面粗糙度需要满足承载要求，避免过早出现磨损。安装边界方面，这类轴承的安装空间需要预留足够的轴向压紧余量，轴肩与座孔挡肩的高度需要符合标准要求，挡肩高度过低会导致轴承支撑面不足，承受重载时出现挡肩变形，轴承脱出；挡肩过高则会影响轴承的拆卸，后期维护时无法使用拉马顺利拆下轴承。在汽车传动系统中，这类英制推力滚子轴承也会适配部分采用英制标准的进口车型自动变速器的轴向止推位，承担齿轮啮合产生的轴向分力，

　　由于车辆运行时存在变载荷、振动等工况，轴承的保持架采用了刚性较好的实体结构，避免高速运转时保持架变形断裂。不同于公制推力轴承的尺寸体系，这套英制系列的尺寸覆盖了从小型精密设备到重型重载设备的常用安装尺寸，选型时只需要匹配安装位的内径、外径以及轴向安装空间，就可以直接替换原有失效轴承，不需要额外修改安装位的加工尺寸，对于设备维修、老旧设备改造的场景非常适用。设计时还需要考虑轴承的润滑通道，在轴圈或座圈上预留对应的润滑脂加注位置，保证运转时滚子与滚道之间能形成稳定的油膜，降低摩擦系数，延长轴承的使用寿命；对于存在粉尘、切削液飞溅的机床加工场景，还需要在轴承外侧搭配对应的密封结构，避免杂质进入滚道内部，造成滚道划伤、滚子卡滞。从结构细节上看，滚子的长度与直径的比例经过优化，既保证足够的接触面积提升承载能力，又避免滚子过长导致运转时出现歪斜，滚子两端的倒角设计既方便安装时导入保持架兜孔，也能减少滚子端面与保持架的摩擦磨损。整套模型的结构完全还原实际产品的装配关系，上下轴圈、滚子、保持架的配合间隙符合实际生产的公差要求，可直接用于设备的装配干涉检查、选型模拟、维修拆装培训等场景，帮助结构设计人员在选型阶段直观确认轴承的安装尺寸边界，避免出现选型错误导致的装配干涉问题。
