机床传动用异形弯臂杠杆结构件

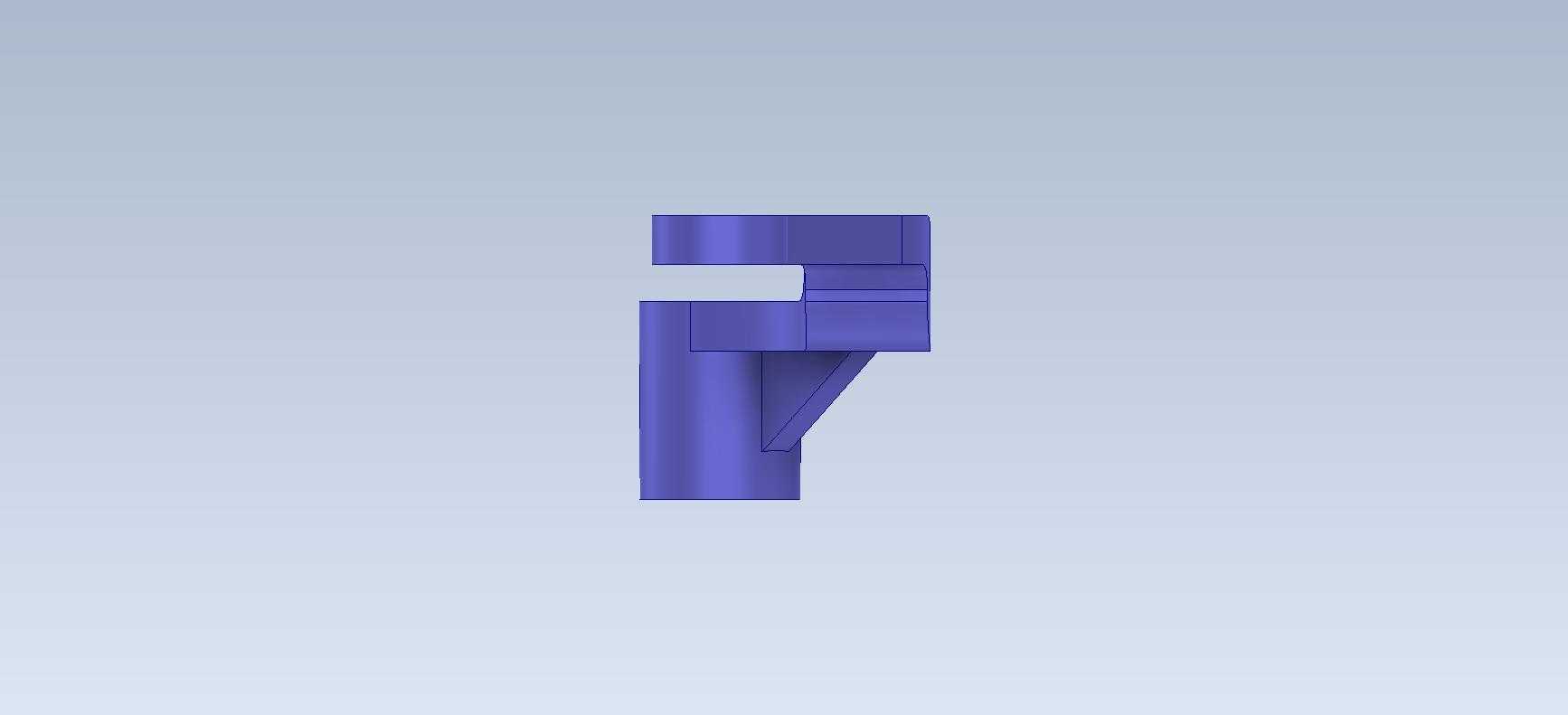

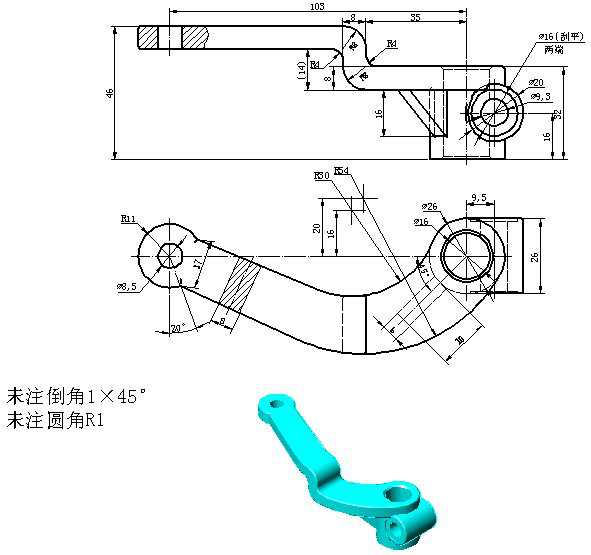

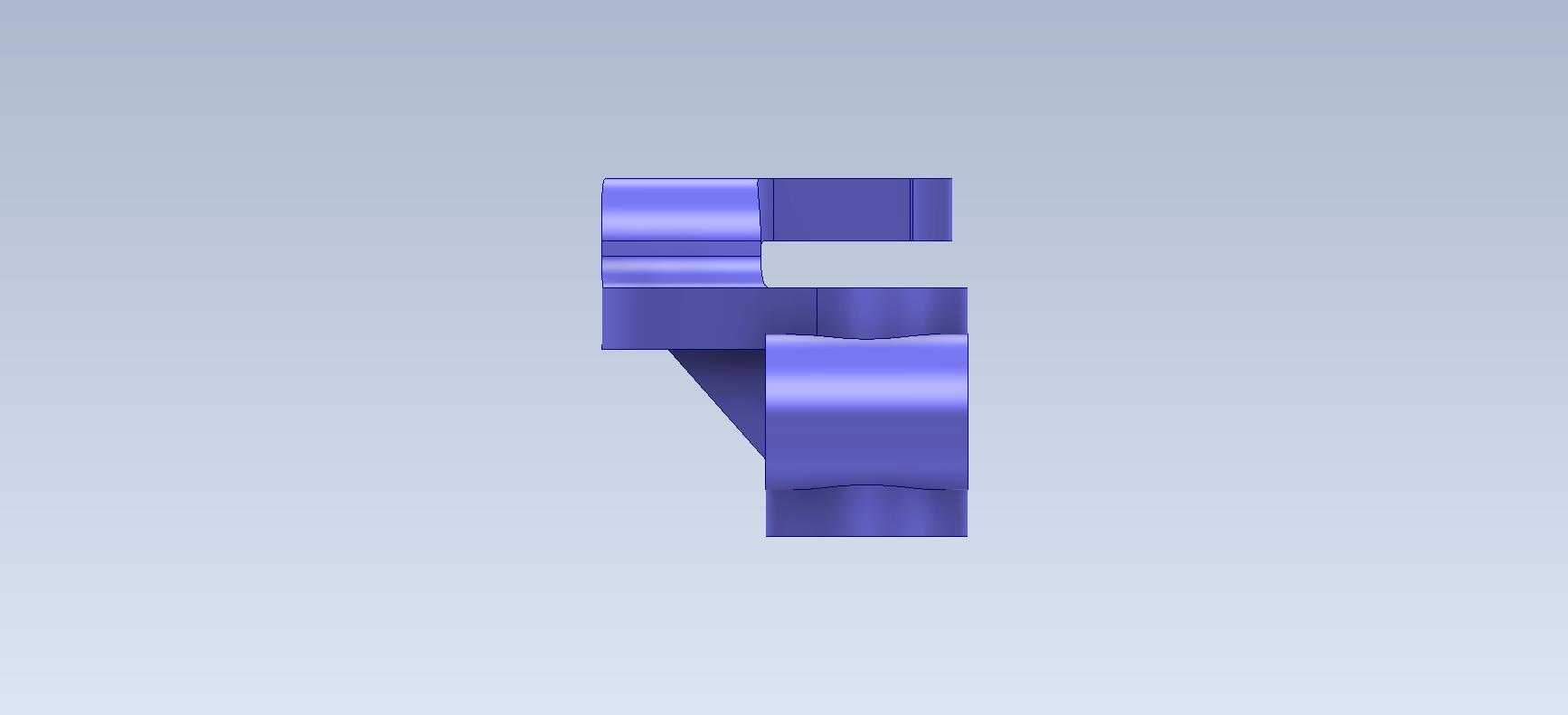

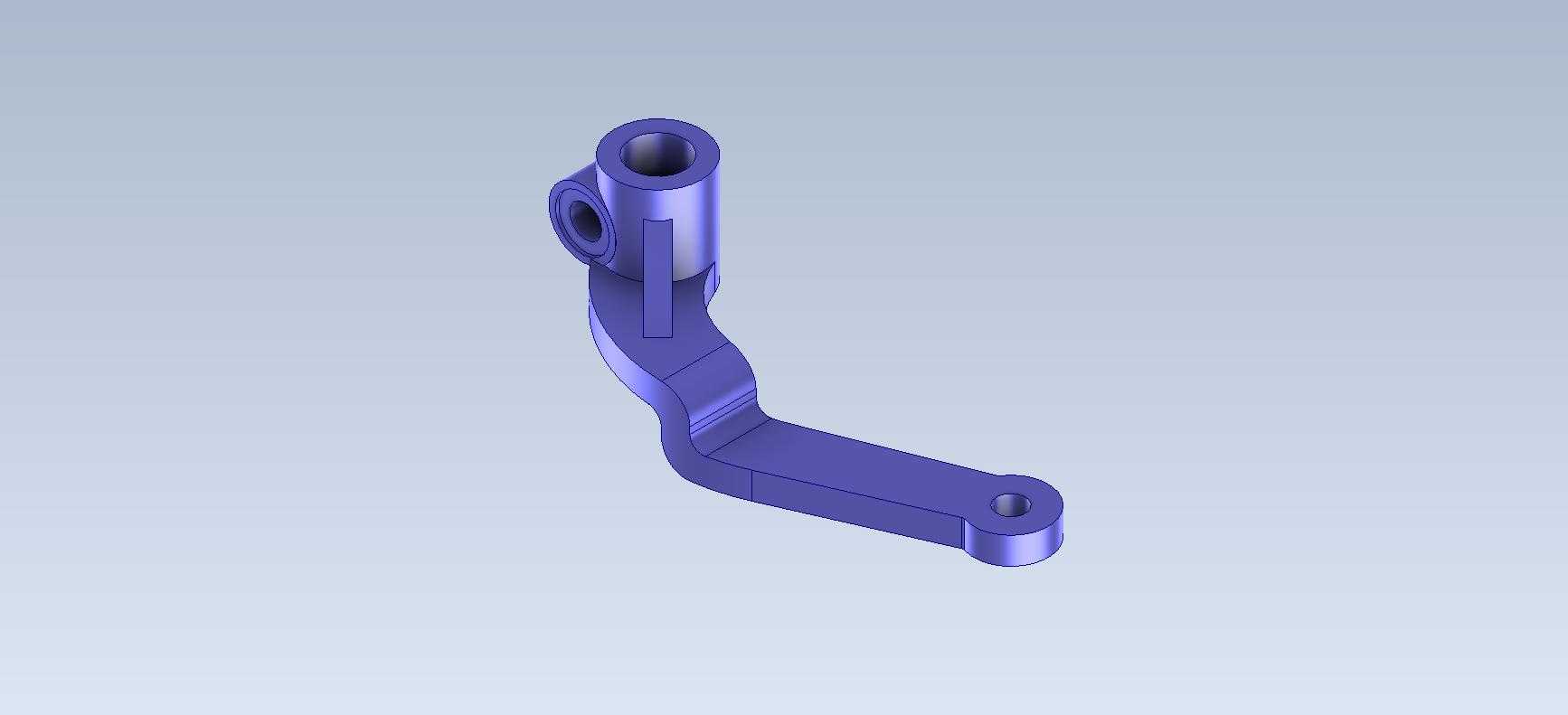

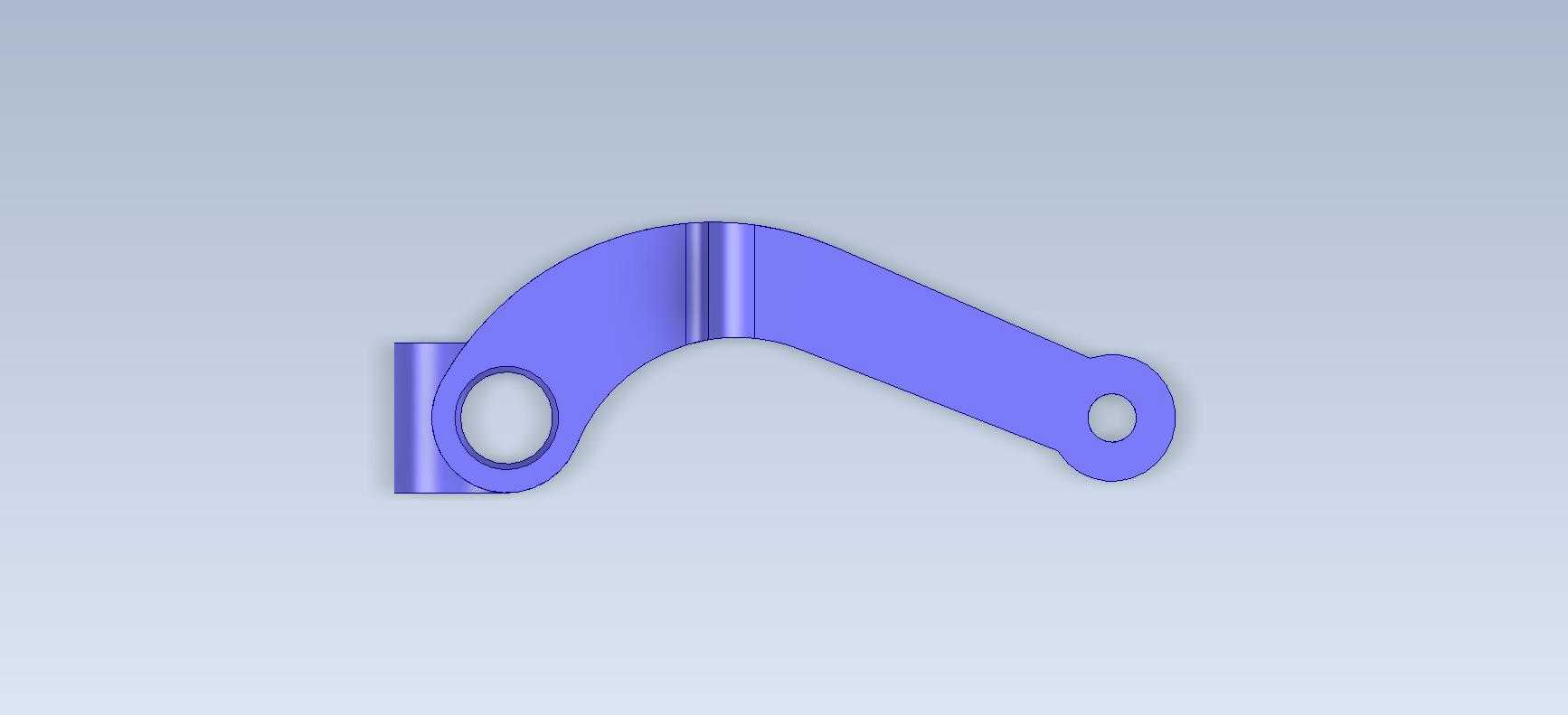

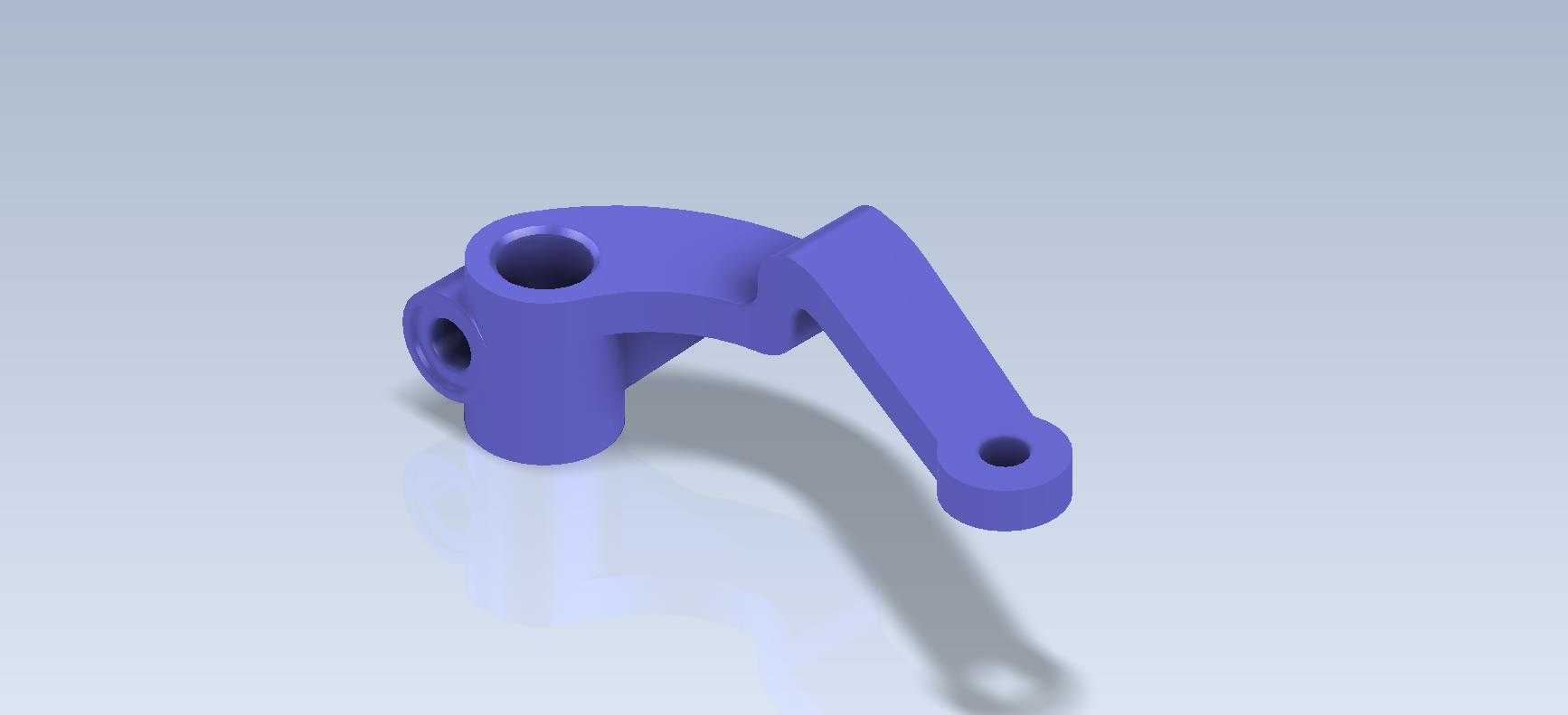

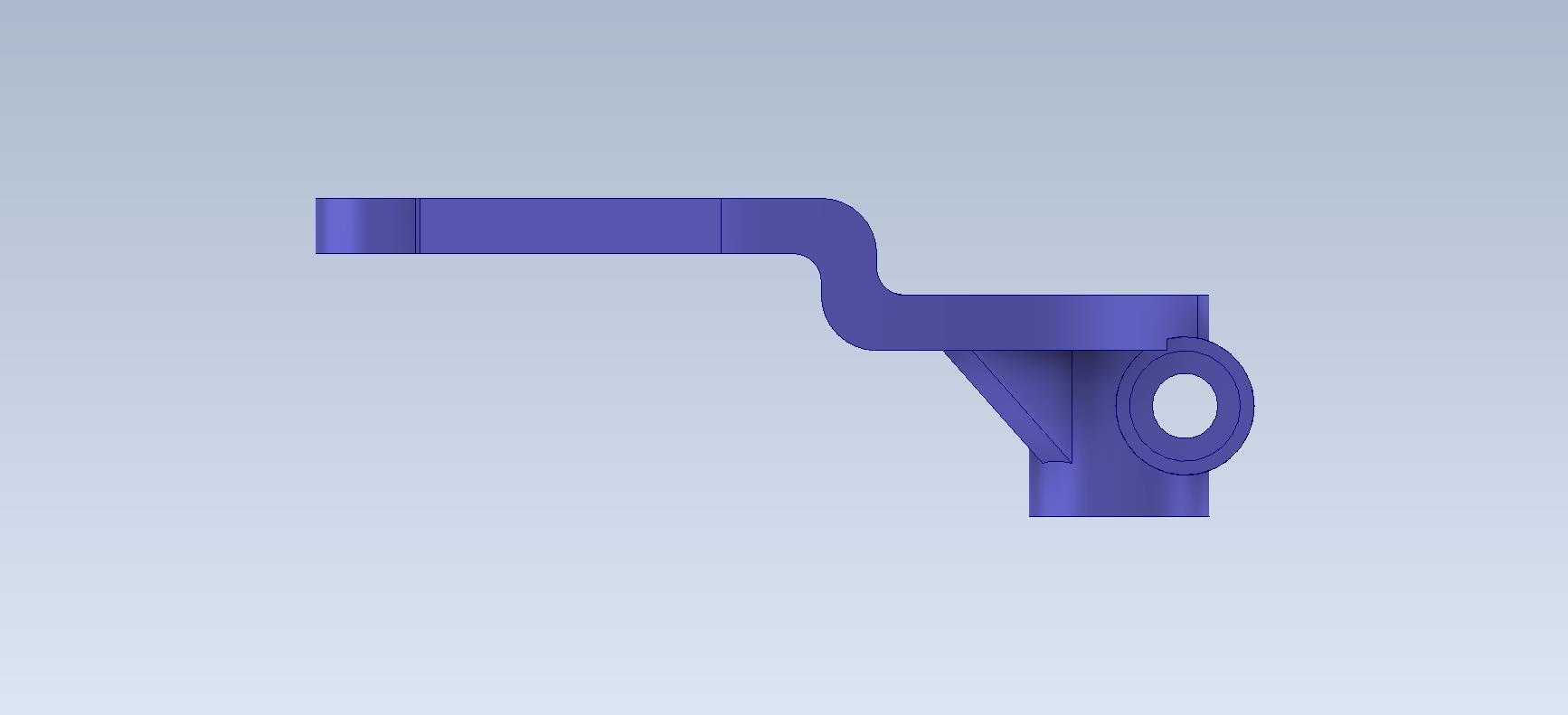

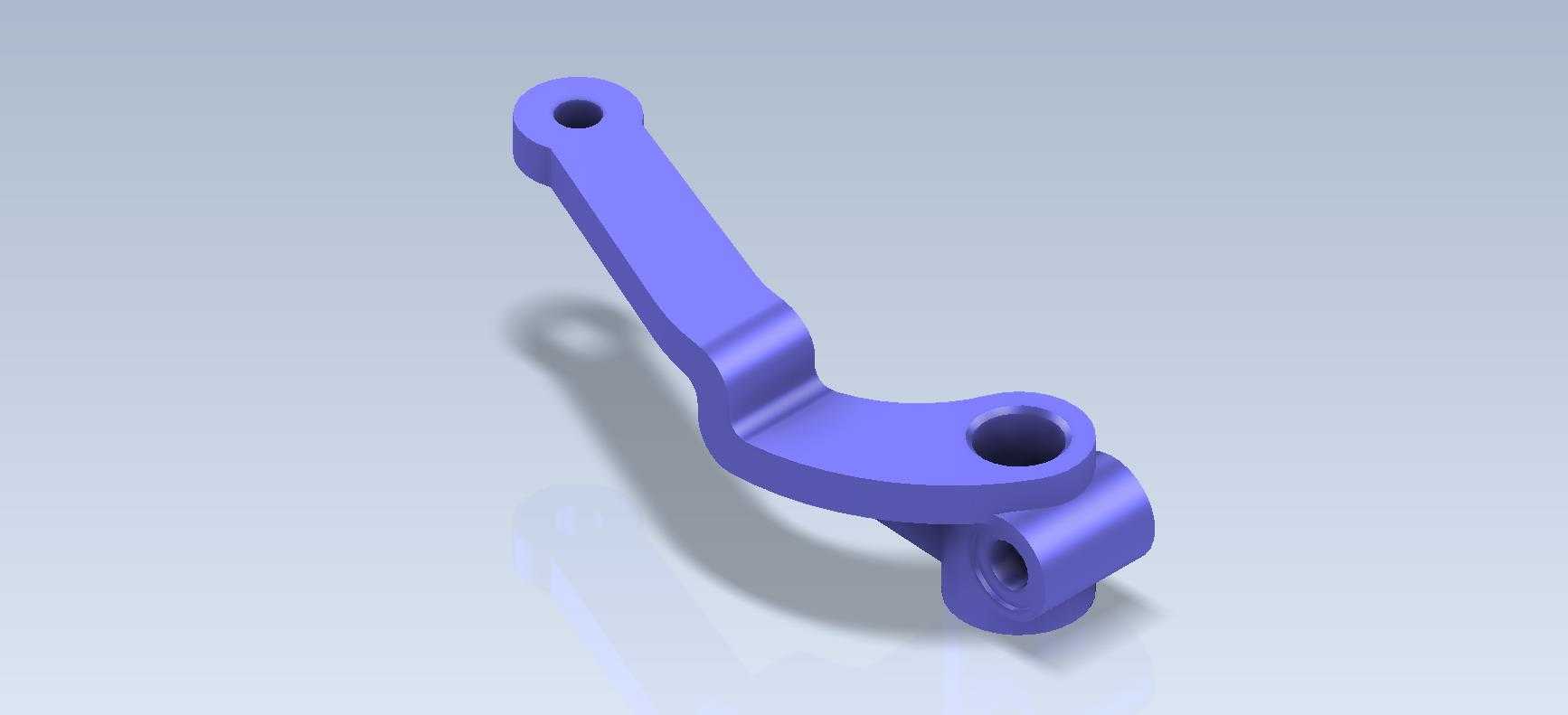

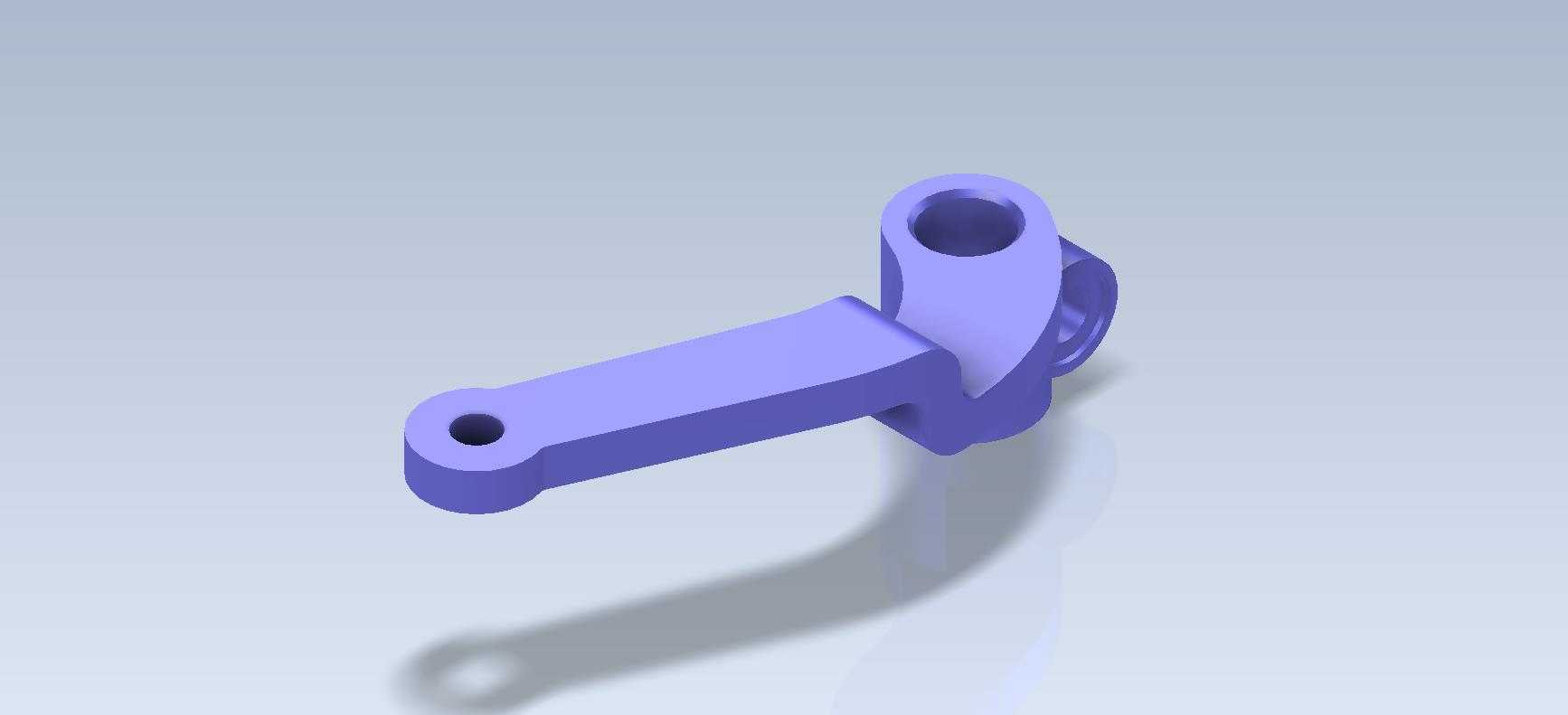

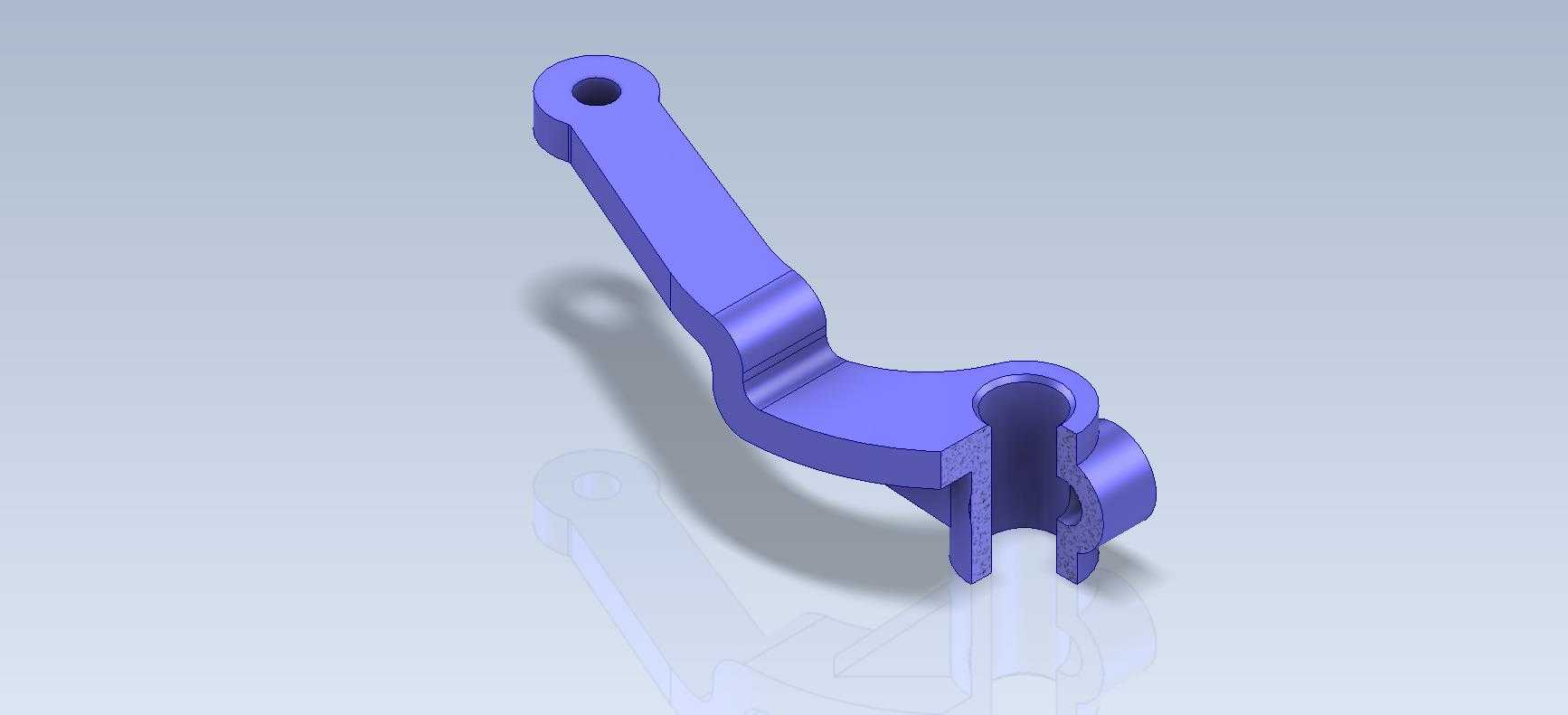

　　在普通车床的进给传动链路里，这类弯臂形杠杆零件承担着行程换向、动力传递的核心作用，常布置在溜板箱与进给箱的衔接位置，用来把操作手柄的摆动行程转化为拨叉的直线位移，或是把凸轮的旋转动作转化为指定角度的往复摆动，是机床操作机构里实现力与运动方向转换的关键中介零件。从结构形态来看，零件整体为空间弯臂构型，长臂端设置有同轴通孔，用来连接操作拉杆或者铰接销轴，孔位的同轴度公差直接影响操作时的顺滑度，若同轴度超差，会出现操作卡滞、行程不到位的问题；短臂端设置有两个垂直交错的铰接孔，分别用来固定在设备基座的铰接轴上、连接末端执行的拨叉组件，两个孔的轴线垂直度、孔距尺寸是整个零件的核心管控尺寸，直接决定传动比的准确性和动作行程的精度。

　　设计这类零件时，首先要匹配安装空间的边界约束，长臂的弯折角度是根据操作手柄的摆动行程、拨叉需要的直线位移量反推计算得出的，弯折处采用大圆弧过渡，避免应力集中，因为机床操作过程中会存在频繁的往复加载，直角过渡很容易在长期交变应力下出现疲劳断裂，圆弧半径的取值既要满足强度要求，也要避让周边的齿轮、轴类零件，避免运动过程中出现干涉。零件的壁厚设计遵循等强度原则，长臂段因为承受弯矩较大，截面厚度略大于铰接座区域，同时在铰接孔的位置做了局部加厚处理，来承受销轴转动带来的挤压应力，孔内壁的粗糙度要求控制在Ra1.6以内，减少销轴转动时的磨损，延长零件的使用寿命。从安装边界来看，零件的三个铰接孔分别对应三个运动副，

　　安装时需要保证长臂端的孔位与操作拉杆的轴线同轴，基座铰接孔与设备上的固定销轴间隙配合，间隙量控制在0.02-0.05mm之间，既要保证转动灵活，又不能出现过大的旷量，否则会导致操作空程过大，进给动作响应滞后。在实际应用场景中，这类杠杆零件除了用在普通车床的进给操作机构，也可适配在铣床的工作台锁紧机构、磨床的进给微调机构中，只需要调整臂长比例、弯折角度和孔位尺寸，就能匹配不同的传动行程和传力需求。建模过程中需要重点管控几个关键尺寸的关联性：铰接孔的中心距直接决定传动杠杆比，弯折段的空间角度要保证运动过程中臂身与周边零部件保留至少2mm的安全间隙，避免设备运行过程中出现碰撞摩擦；所有孔位的端面都要做倒角处理，既方便安装时销轴的导入，

　　也能去除加工毛刺，避免锐边割伤装配人员。零件的材质一般选用45号钢，毛坯采用模锻成型，加工完成后进行调质处理，硬度控制在HB220-250之间，兼顾强度和韧性，铰接孔位置可根据使用频率选择是否加装铜套，来提升耐磨性能，降低后期维护成本。在结构优化层面，这类弯臂杠杆在满足强度要求的前提下，可在非受力区域做适当的减重槽设计，降低零件自身重量，减少运动过程中的惯性力，让操作手感更轻盈，不过减重槽的设置不能破坏臂身的受力路径，避免出现局部应力过大的问题。对于三维建模练习而言，这类零件涵盖了草图绘制、空间基准面创建、拉伸、倒圆角、孔特征创建等多个常用建模命令，能很好地锻炼空间构型能力，理解机械零件从功能需求到结构落地的设计逻辑，掌握传动类零件的尺寸管控要点，为后续更复杂的装配体设计打下基础。
