现代汽车品牌标识立体结构设计

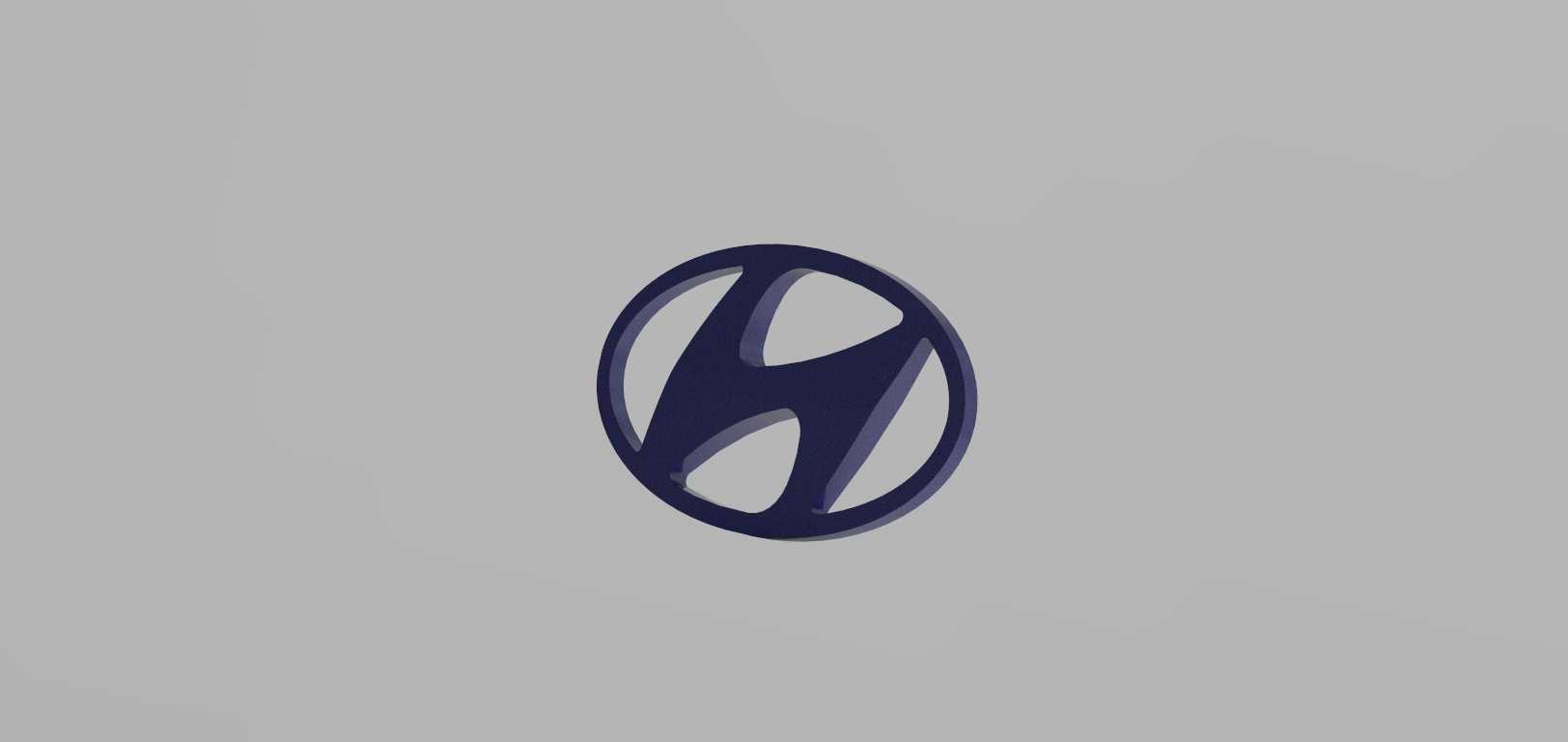

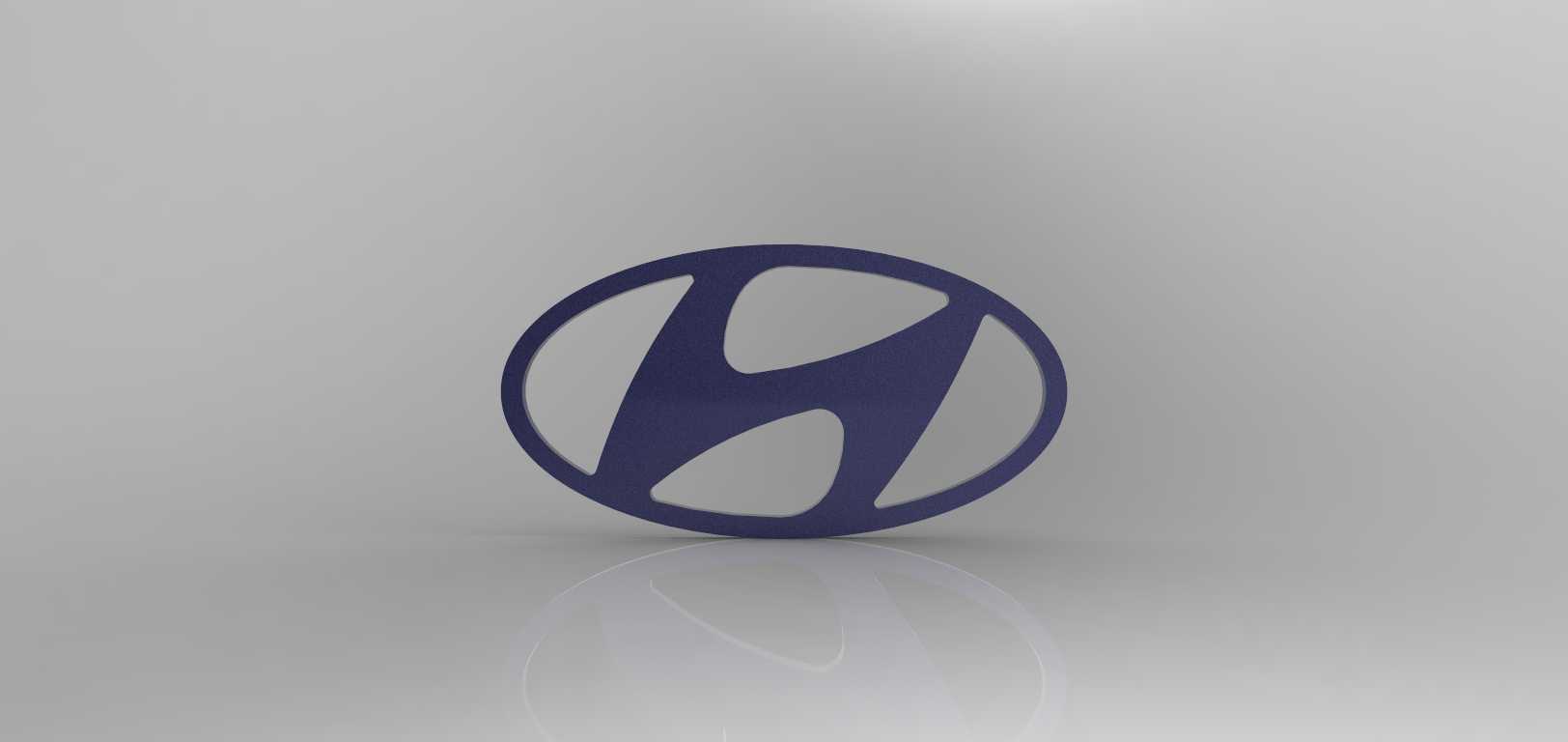

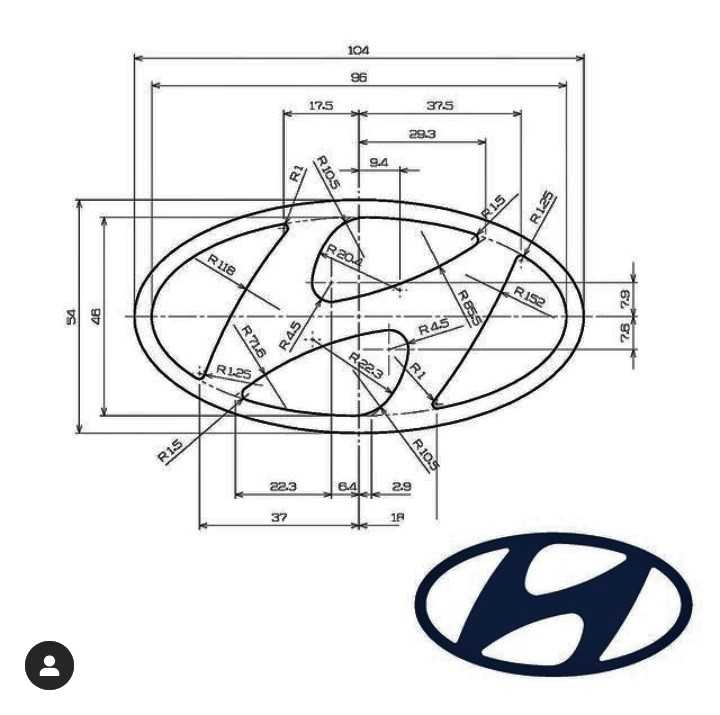

　　在汽车品牌视觉落地的工程环节，车标作为整车外观识别系统的核心部件，其三维结构设计直接关联整车前脸的视觉协调性与装配适配性。这款现代品牌标识的立体结构，完全遵循品牌视觉规范的比例要求，椭圆外轮廓的倾斜角度、内部H形造型的倾斜走向都严格匹配品牌视觉手册的参数要求，避免出现视觉变形、比例失调的问题。

　　从实际应用场景来看，该标识可适配乘用车前脸进气格栅安装位、车尾行李箱盖标识位、轮毂中心盖装饰位、方向盘中央装饰盖等多个整车安装点位，不同安装位的标识仅需在整体尺寸上做等比例缩放，核心造型结构、曲面弧度、厚度参数都保持统一，确保全车身品牌视觉识别的一致性。设计过程中首先确定椭圆外轮廓的基准平面，外轮廓采用等宽的环形凸起结构，环形的截面做了微小的圆角过渡，既避免锐边带来的加工毛刺问题，也能在车辆行驶过程中减少气流在标识边缘产生的风噪，同时圆角结构也能降低日常使用中剐蹭对标识边缘的损伤。

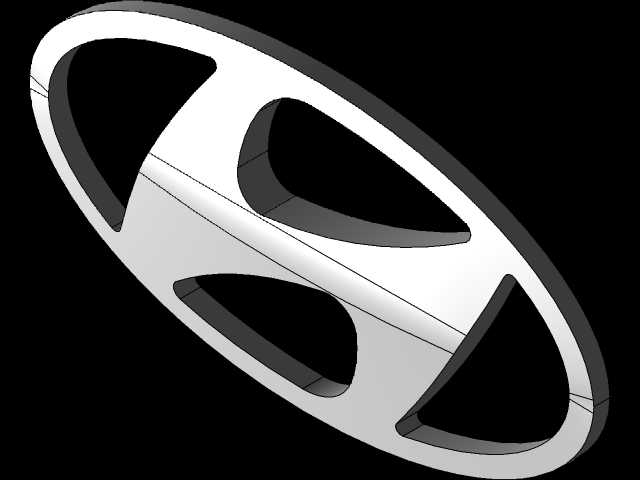

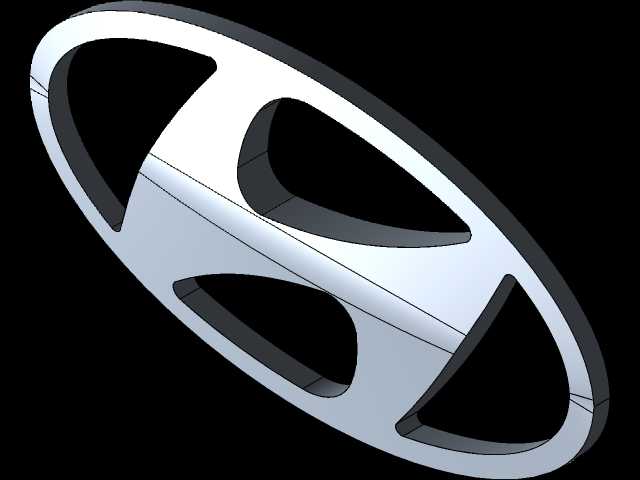

　　内部的H形斜向造型并非平面粘贴结构，而是和外椭圆环做了一体化的立体连接，造型表面和外椭圆环的上表面保持统一的弧度落差，整体呈现出内嵌式的立体层次感，光线照射下能形成自然的明暗分区，强化品牌标识的识别度。设计时特意控制了标识整体的凸起高度，安装在车身外表面时，凸起高度不会超出整车外饰件的突出量限值，满足车辆外饰凸出物的安全规范要求，避免发生碰撞时标识凸起部分对行人造成额外伤害。

　　标识的背面设计为平整的安装基准面，可适配背胶粘贴、卡扣卡接、热熔柱焊接等多种常见的车标安装工艺，针对不同安装场景预留了对应的工艺避让空间：采用背胶安装时，平整背面可保证3M胶的完全贴合，避免出现粘贴缝隙导致的进水、脱落问题；采用卡扣安装时，可在背面预设的卡扣位加装标准塑料卡扣，和车身钣金的安装孔位直接卡合，装配效率更高，后期拆卸更换也更方便。

　　曲面建模阶段全程保持G2连续的曲面质量，外椭圆环的外表面、内侧面，内部H形造型的各个过渡面之间都做了曲率连续处理，既保证后续注塑、电镀加工时的表面质量，不会出现曲面褶皱、光影不顺的问题，也能让电镀后的标识表面反光均匀，不会出现局部光影畸变影响视觉效果。标识的所有棱边都做了R0.3以上的圆角处理，没有尖锐的棱角，既符合外饰件的安全要求，也能让电镀层在棱边位置的附着更均匀，避免长期使用后棱边位置出现电镀层脱落、氧化生锈的问题。

　　针对不同安装位的尺寸需求，该模型的参数化结构支持等比例缩放，从直径50mm的方向盘中央标识，到直径180mm的前脸大尺寸标识，缩放过程中所有的壁厚、圆角、凸起高度都会按比例自动调整，不需要重新做结构修正，大幅缩短不同车型的标识适配设计周期。建模时还考虑了后期的工艺可行性，整体结构采用均匀壁厚设计，壁厚差控制在0.2mm以内，避免注塑加工时出现缩痕、翘曲等缺陷，标识背面还做了微小的网格状加强筋，既提升标识整体的结构强度，不会因为轻微按压出现变形，也不会因为加强筋过厚导致表面出现缩印。

　　在整车装配的匹配环节，该标识的安装基准面和车身安装面完全贴合，安装后标识和周围的进气格栅、行李箱盖钣金的间隙控制在0.5mm以内，不会出现明显的缝隙不均、错位问题，和周围曲面的弧度完全匹配，不会出现一端翘起、贴合不严的情况。针对户外使用的耐候性需求，结构设计时预留了足够的镀层厚度空间，标识表面的电镀层厚度可达到8μm以上，配合圆角结构能有效抵御雨水、洗车清洁剂、道路融雪剂的腐蚀，长期使用不会出现褪色、镀层脱落的问题。
