梅赛德斯奔驰三叉星徽标识立体结构

　　作为汽车品牌视觉识别系统的核心载体，这款三叉星徽立体标识的结构设计，需要同时兼顾外观辨识度、安装适配性与不同场景下的使用耐久性，在前期结构拆解阶段，首先要梳理其应用场景的差异化需求：面向整车出厂装配的前格栅安装位、车尾箱盖安装位，需要匹配不同车型的曲面安装基准，预留对应的卡扣或粘接定位结构；面向售后替换、改装市场的配件产品，还要兼顾通用安装底座的适配空间，同时满足3D打印快速制作小批量定制件的结构可行性。

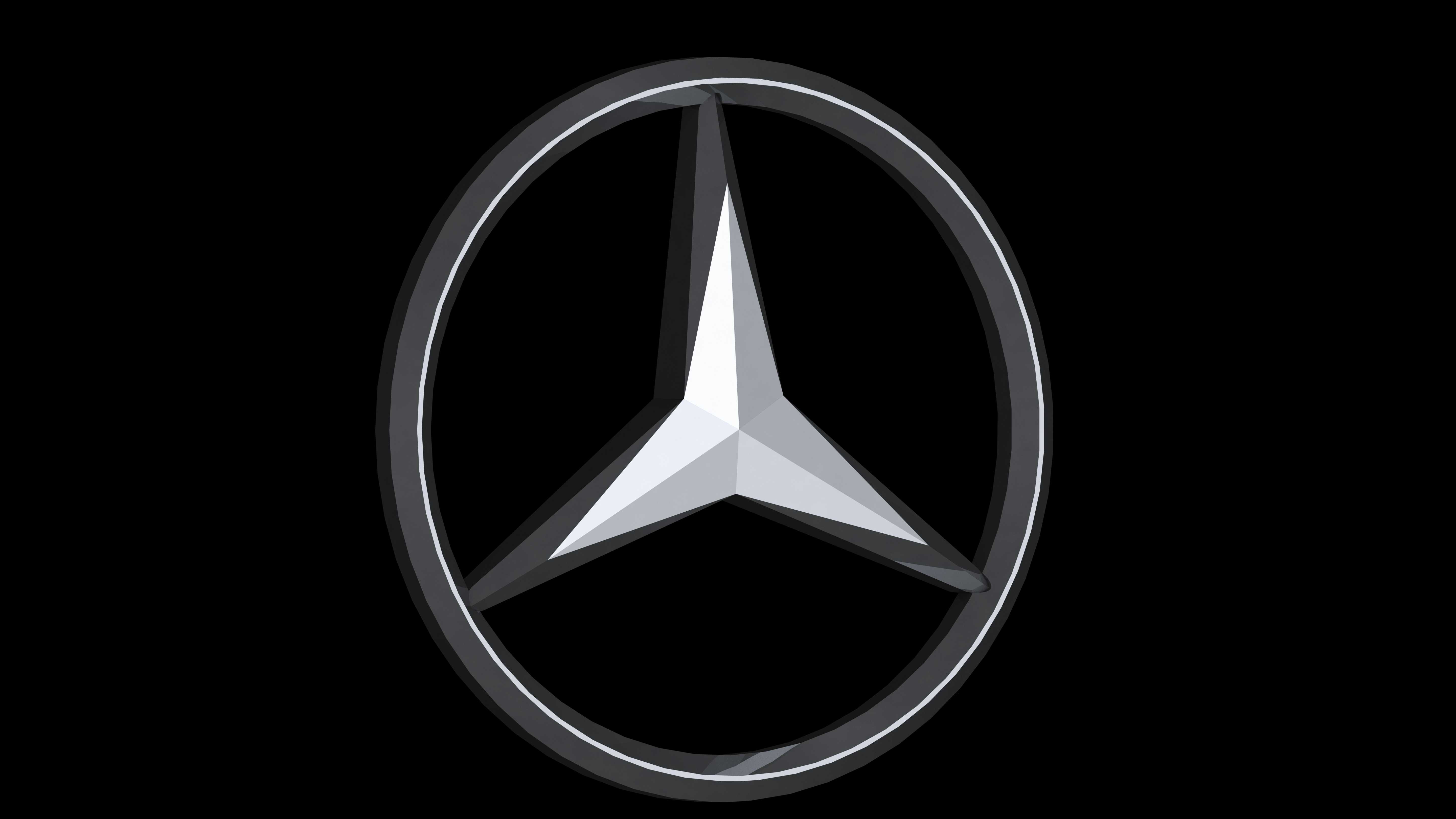

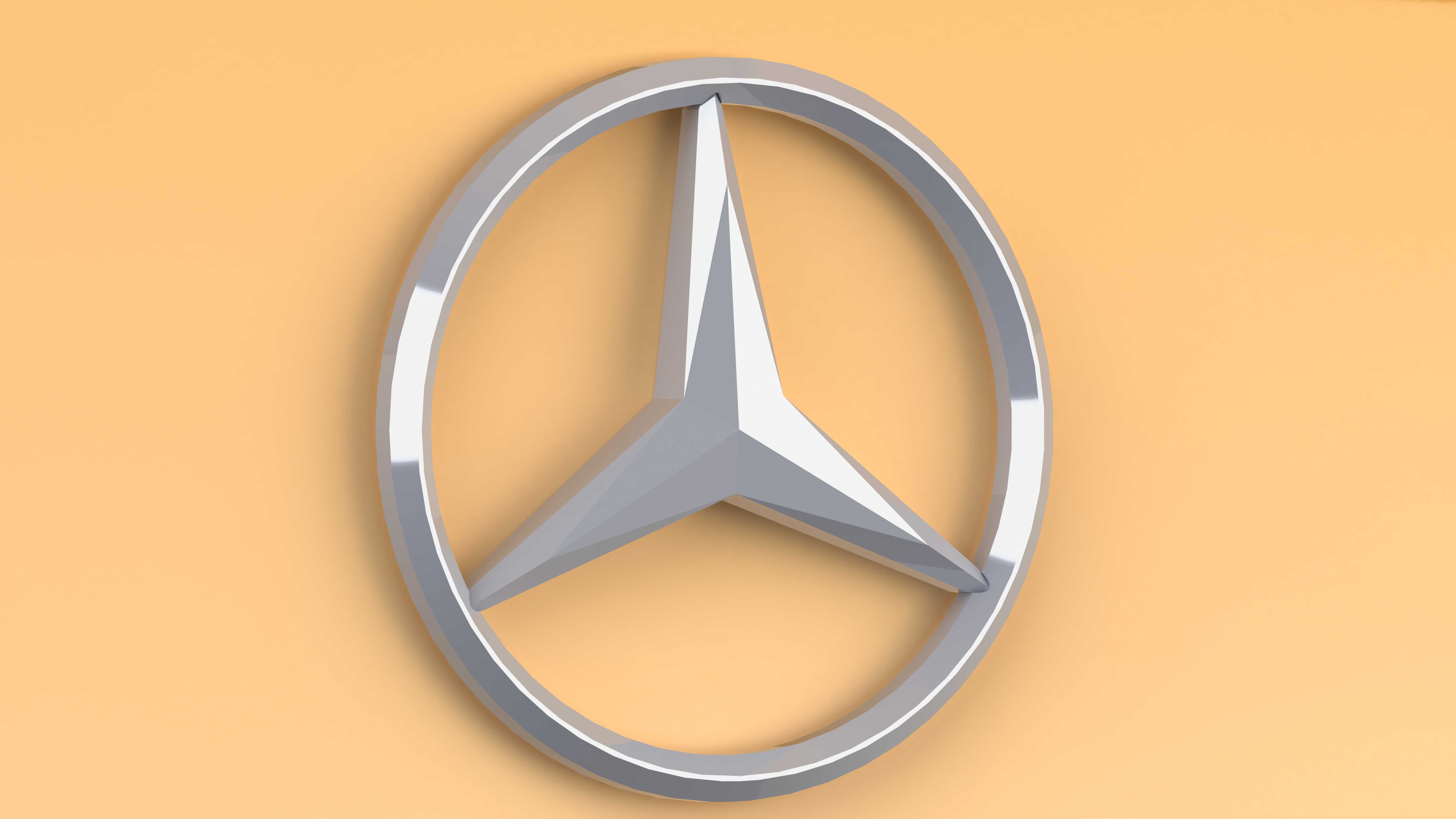

　　从外形结构来看，经典的环形外框搭配三等分夹角的三叉星主体，三个星臂沿中心轴线呈120度均匀分布，每支星臂的棱线做了连续的斜切面过渡，既还原了金属质感的光影折射效果，也避免了尖锐棱角带来的安装、使用安全隐患。外圆环的截面采用带圆角的矩形结构，环体宽度与星臂根部宽度保持固定的比例关系，确保不同缩放比例下的视觉协调性，不会因为尺寸缩放出现环体过粗或星臂过细的视觉失衡问题。

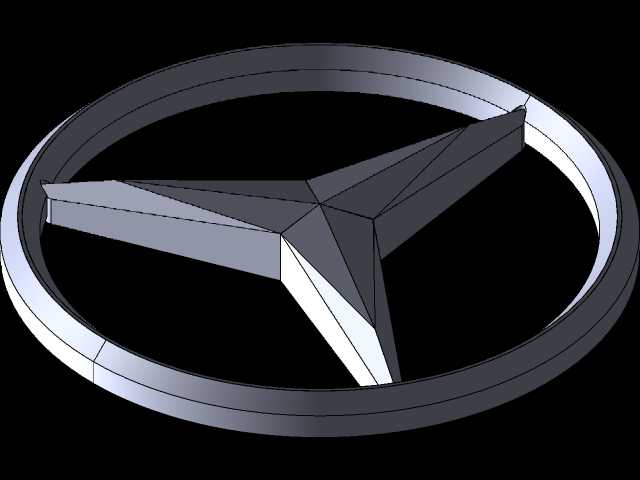

　　设计过程中，首先确定中心对称的基准坐标系，以三叉星的交汇点作为坐标原点，三个星臂的延伸方向分别对应坐标系内互成120度的三个轴向，外圆环的圆心与坐标原点完全重合，从根源上保证整体结构的对称性，避免后续加工或3D打印过程中出现重心偏移的问题。针对不同安装场景的尺寸边界，做了多规格的参数化适配：适配乘用车前格栅的版本，整体外圆直径控制在70-120mm区间，环体厚度控制在3-5mm，背部预留2-3个定位卡扣的安装柱，安装柱的位置避开格栅的加强筋结构，确保安装后与格栅表面贴合间隙小于0.5mm；适配车尾安装的版本，整体外圆直径控制在50-90mm区间，背部预留平整的粘接面，可直接适配3M胶的粘贴安装需求，边缘做0.2mm的倒角处理，避免粘贴后出现边缘割手、积灰的问题。

　　针对3D打印制作的需求，结构设计时做了针对性的工艺优化：所有悬空结构的倾斜角度均大于45度，无需添加额外支撑即可完成FDM工艺的打印，减少后期支撑拆除的打磨工作量；星臂与外圆环的连接位置做了R2的圆角过渡，避免打印过程中出现应力集中导致的连接部位断裂，同时也提升了成品的抗冲击性能，日常使用中遇到轻微剐蹭不会出现星臂断裂的问题。表面结构的处理上，星臂的三个斜切面保持平整的平面度要求，可直接进行抛光、电镀或喷漆处理，还原原厂车标的金属光泽效果；外圆环的表面做了细微的环形纹理预留，既可以做成亮面镀铬效果，也可以做成哑光黑的改装风格效果，适配不同的外观定制需求。

　　在安装边界的校核上，针对不同车型的安装曲面，将标识背部的安装基准面做了可调整的结构预留：针对弧面安装的场景，安装柱的高度可根据安装面的曲面弧度做对应调整，确保标识安装后与车身曲面保持平行，不会出现一侧翘起的问题；针对平面安装的场景，背部的粘接面保持整体平面度公差在0.1mm以内，粘贴后不会出现缝隙不均、粘接力不足的问题。结构的壁厚设计上，整体采用均匀的2mm壁厚设计，既保证了结构的整体强度，也控制了成品的整体重量，避免因为重量过大导致长时间使用后出现粘贴脱落、卡扣断裂的问题。

　　从实际使用的功能特性来看，这款立体标识除了基础的品牌识别作用外，结构设计上也考虑了户外使用的耐候性需求：所有边角均做圆角过渡，减少雨水、灰尘在边角位置的积存，降低长期户外使用后的积垢、腐蚀风险；整体结构无深槽、无死角结构，日常清洗时可以直接擦拭干净，不会出现难以清理的卫生死角。针对定制化改装的需求，结构参数保留了可编辑的特征尺寸，使用者可以根据自身需求调整外圆直径、星臂厚度、环体宽度等参数，快速生成适配不同车型、不同安装位置的定制化版本，无需从零开始重建模型，大幅提升定制设计的效率。
