壁挂式交流遥控器安装固定支架结构

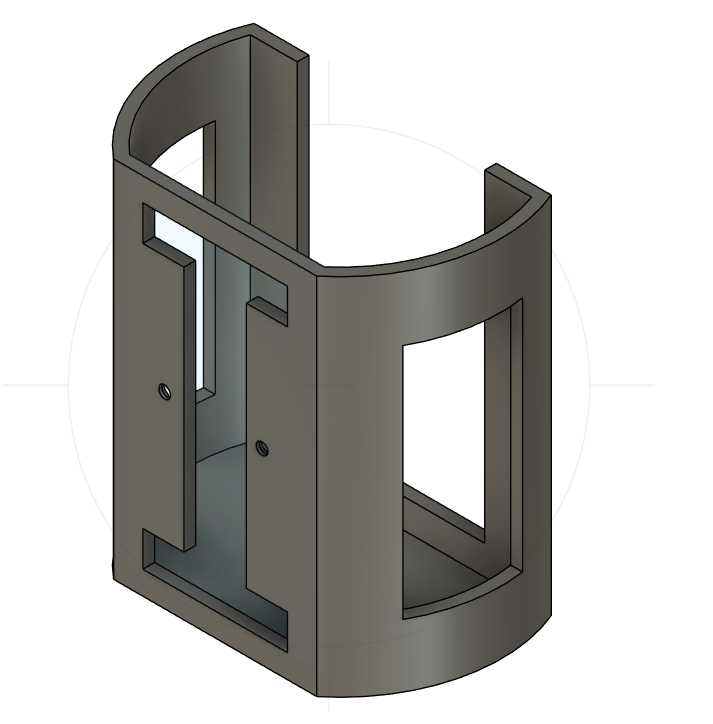

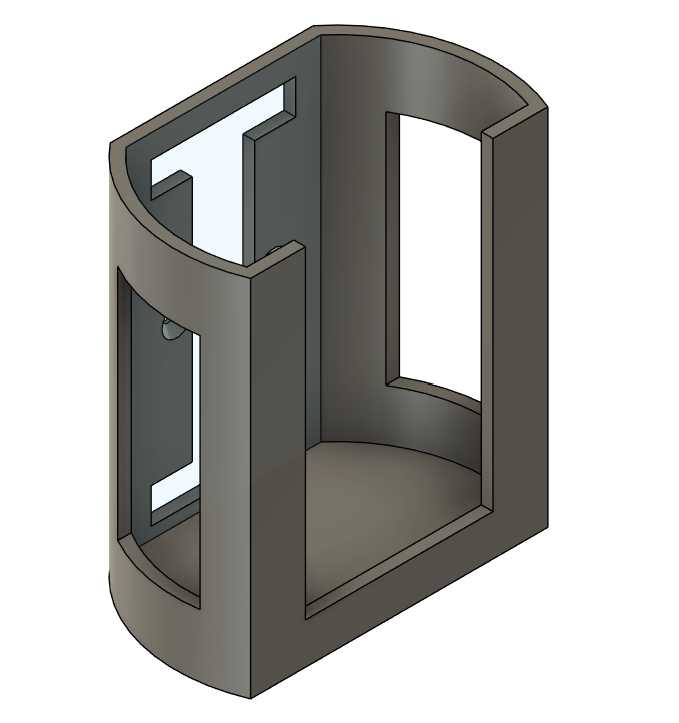

　　这款壁挂式交流遥控器支架，主要面向工业现场、设备操作工位的遥控器收纳固定需求设计，解决车间内交流遥控器随意摆放导致的磕碰损坏、遗失、误触等实际生产问题。从结构设计来看，主体采用半围合式腔体结构，一侧为圆弧过渡曲面，其余侧边做直边处理，既匹配常规方形交流遥控器的外轮廓，又能通过圆弧面贴合墙面安装时的边角过渡，避免直角结构带来的应力集中，同时减少安装后边缘剐蹭操作人员衣物的风险。支架腔体内部预留了足够的容置空间，侧壁开设的两处镂空窗口，一方面是为了减轻支架整体重量，降低壁挂安装时对墙面固定件的载荷要求，另一方面方便操作人员从侧面直接观察遥控器的显示屏状态、按键排布，无需完全取出遥控器即可快速确认参数，部分场景下甚至可以直接透过镂空区域按压侧边功能按键，提升操作效率。

　　在安装边界设计上，支架背部为平整贴合面，可适配混凝土墙面、金属设备柜体侧板、机床操作立柱等多种安装基面，固定点位隐藏在腔体内部，安装完成后固定件不会外露，既提升整体外观整洁度，也能避免车间内的切削液、粉尘堆积在固定螺丝位置造成锈蚀，降低后期维护拆卸的难度。支架的开口尺寸经过匹配校核，刚好适配对应型号交流遥控器的外形尺寸，放入后不会出现过度旷量导致遥控器晃动脱落，同时预留了0.8mm的单边间隙，方便操作人员单手取放，戴劳保手套操作时也能顺利完成取放动作，符合工业现场的操作习惯。

　　从功能特性角度，围合式的侧壁高度设置为遥控器整体高度的三分之二，既能够提供足够的侧向限位，防止遥控器受外力碰撞从支架内脱出，又不会遮挡遥控器正面的操作按键与信号发射区域，遥控器放置在支架内时依然可以正常发射红外或者无线信号，无需取出即可完成近距离的设备遥控操作，适合设备旁固定工位的常态化使用。侧壁的厚度做了均匀化处理，整体壁厚保持在2.5mm，若采用注塑工艺生产可保证熔体填充流畅，避免出现缩痕、缺料等成型缺陷，若采用3D打印制作也能保证足够的结构强度，日常使用中承受遥控器的重量以及偶尔的外力碰撞不会出现开裂变形。

　　设计过程中重点考虑了工业现场的复杂使用环境，所有边角都做了R1.5的圆角过渡，没有尖锐的棱角，避免操作人员取放遥控器时被划伤。腔体底部为封闭平面，可承接遥控器表面滴落的冷凝水或者车间内的少量落尘，定期清理时直接将支架内的杂物倒出即可，无需拆卸支架，降低日常维护的工作量。针对不同安装场景的需求，支架背部的平整面可以兼容双面胶粘贴、膨胀螺丝固定、磁吸固定等多种安装方式，用户可根据安装基面的材质选择对应的固定方案，比如在金属设备柜体上可以采用强力磁吸或者自攻螺丝固定，在粉刷墙面上可以采用膨胀螺丝固定，在光滑的瓷砖或者玻璃表面可以采用高强度双面胶粘贴，适配性较强。

　　实际应用中，这类支架常布置在CA6140等普通机床的操作侧旁、自动化生产线的工位立柱上、车间配电区域的墙面上，用来固定控制设备启停、参数调整的交流遥控器，让遥控器有固定的存放位置，避免操作人员随手放置在机床工作台、工件堆上导致的遥控器掉落损坏，或者被工件、切屑刮伤的问题。结构上没有多余的复杂特征，建模过程中通过拉伸、抽壳、切除等基础特征即可完成，参数化设计过程中可以快速调整腔体的长宽高尺寸、侧壁高度、镂空窗口的大小，适配不同外形尺寸的交流遥控器，拓展产品的适配范围。镂空窗口的位置也做了针对性优化，避开了遥控器内部天线的位置，不会对无线信号的传输造成屏蔽，保证遥控器放置在支架内时的信号传输稳定性，不会出现操作延迟或者信号丢失的问题。
