乘用车传动系统从动式摩擦离合器片结构

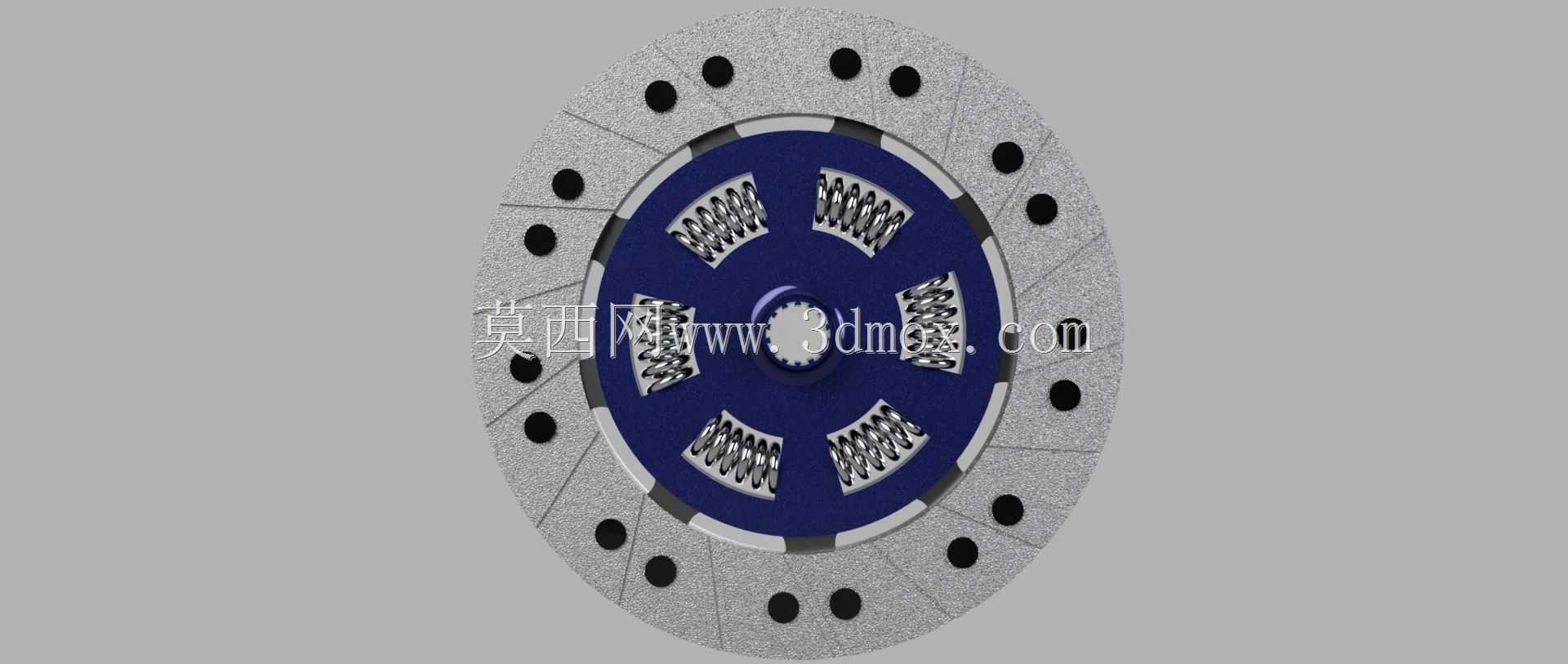

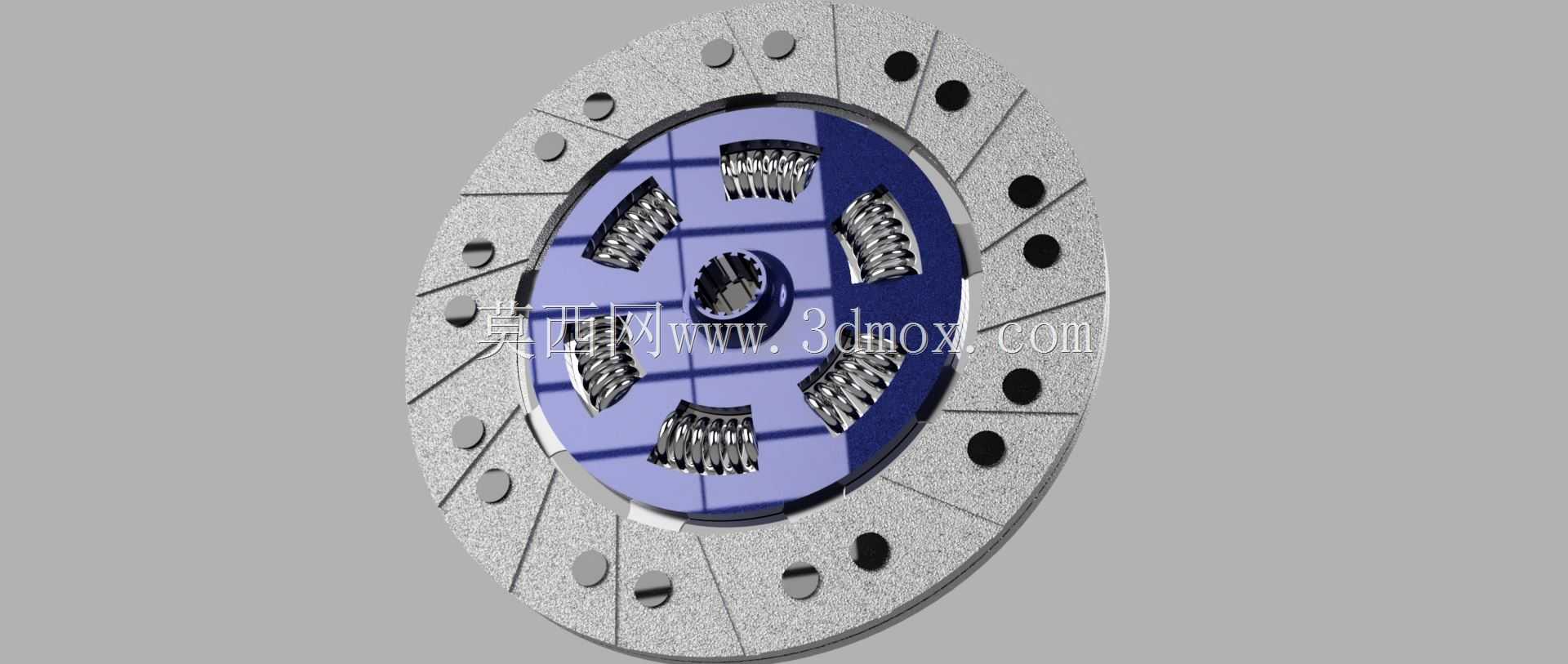

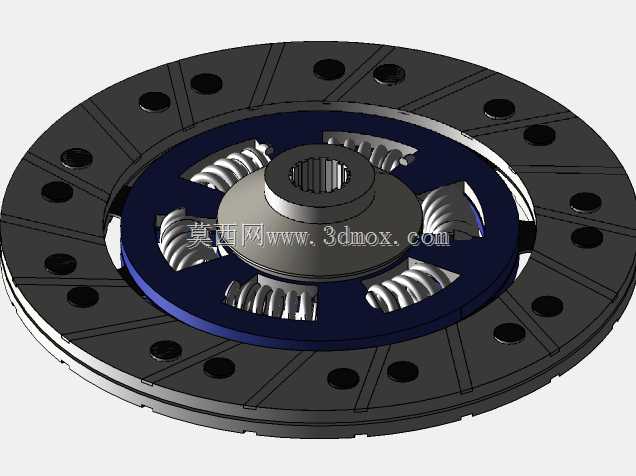

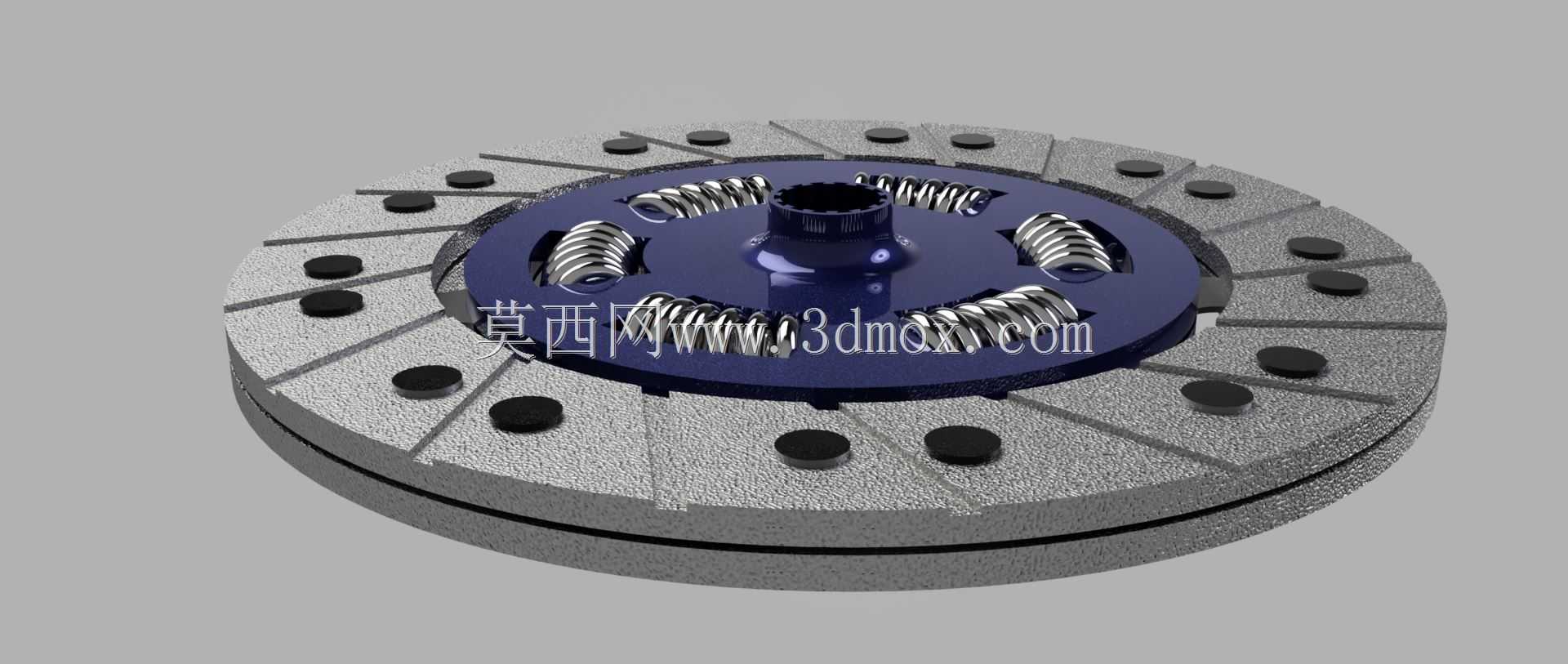

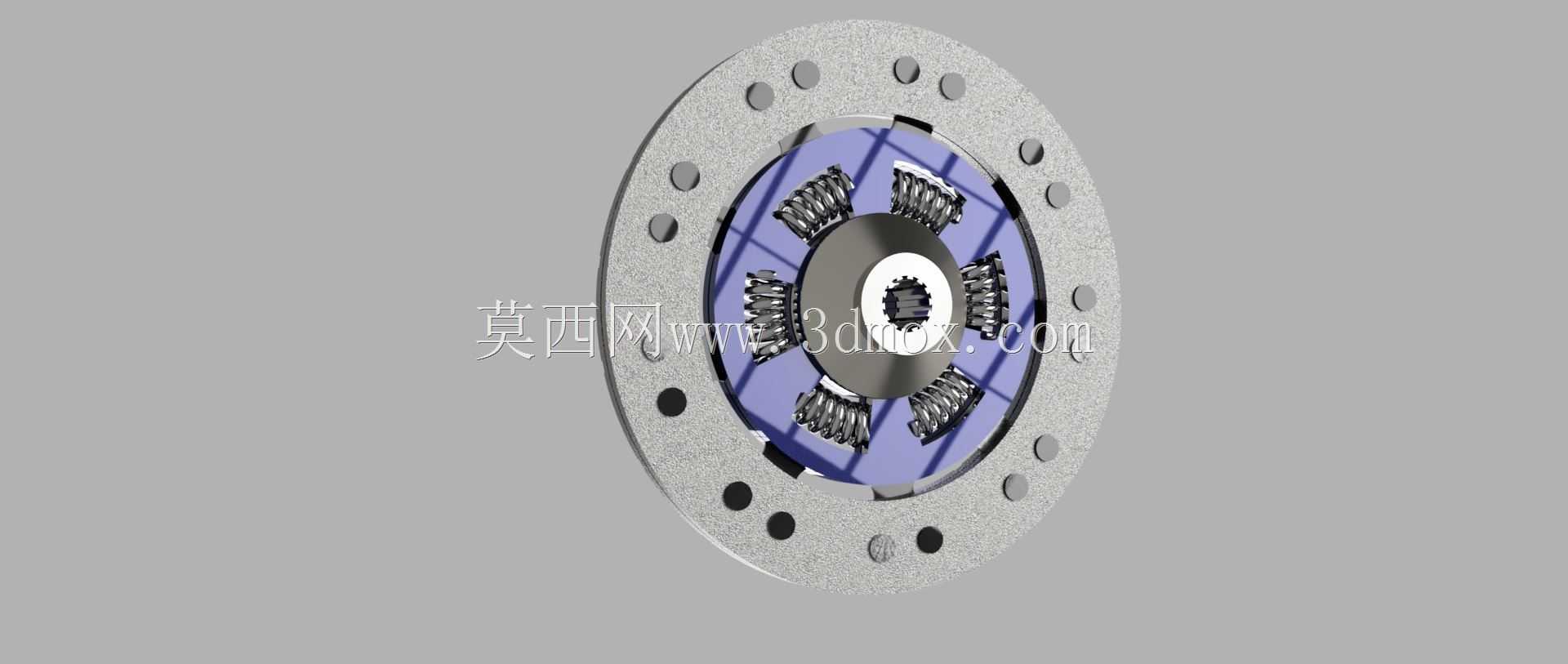

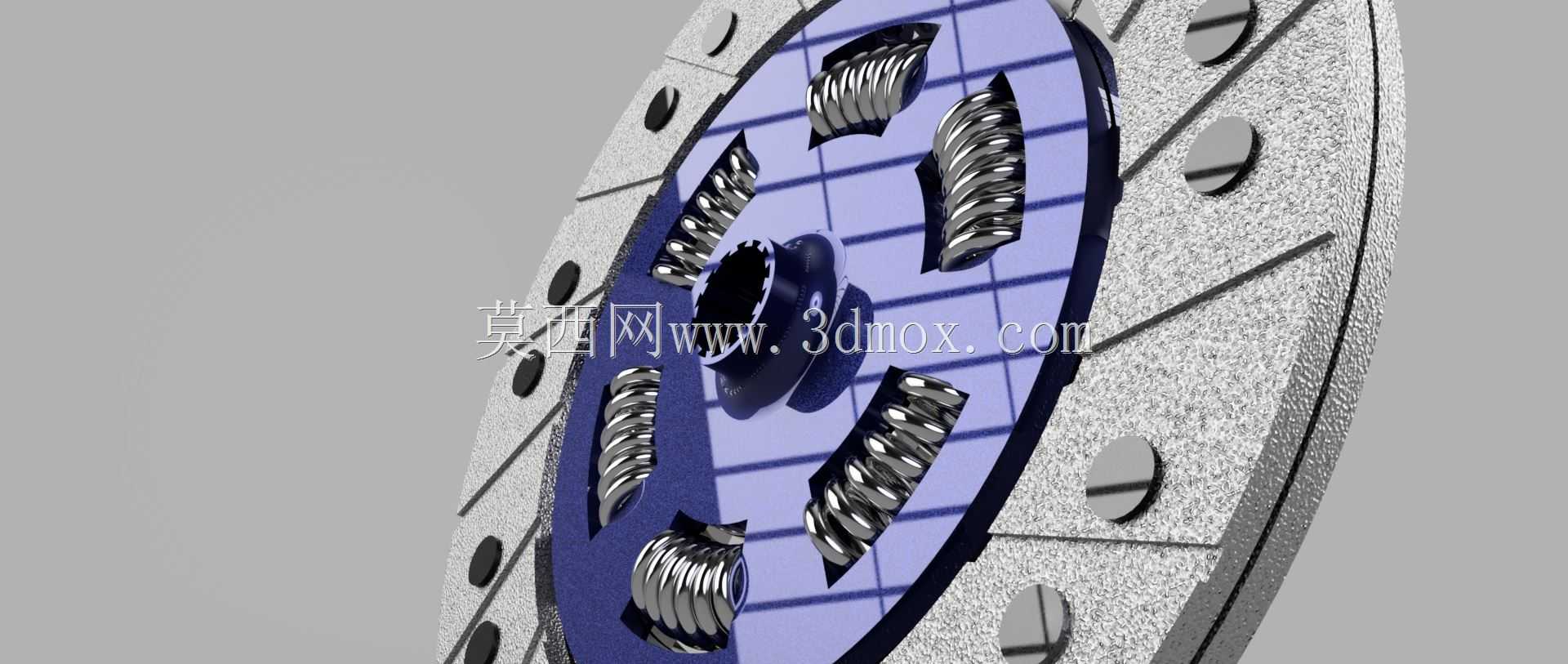

　　这款离合器从动盘总成，是手动挡乘用车传动系统里负责动力通断的核心执行部件，日常装配在发动机飞轮与变速器输入轴之间的腔体内，日常工况下需要频繁承接飞轮端输出的动力，在驾驶员踩下离合踏板时快速切断动力传递，松开踏板时平顺结合，保障起步、换挡过程的动力衔接无冲击。从结构设计来看，从动盘外圈采用耐磨摩擦衬片，通过周向均匀分布的铆钉固定在盘毂钢片上，衬片表面预留的多组通孔既是散热通道，也能在结合过程中排出摩擦产生的磨屑，避免衬片表面出现磨粒磨损加剧的问题。盘芯位置的多组周向布置减震弹簧，是整个结构里缓冲扭转冲击的核心，发动机输出的扭矩存在周期性波动，尤其是低转速工况下的爆发压力波动，会直接传递到传动系引发齿轮敲击、车身抖动，

　　这几组不同刚度的弹簧嵌套布置，能在动力传递过程中分级吸收扭转振动，把飞轮端的波动扭矩过滤后再传递给变速器输入轴。设计过程中需要严格控制从动盘的总厚度、摩擦衬片的平行度，以及盘毂内花键的同轴度，内花键需要和变速器输入轴的花键轴段做间隙配合，既要保证滑动顺畅无卡滞，也要控制侧隙在合理范围，避免花键磨损过快引发的松旷异响。安装边界上，从动盘的外径需要匹配对应型号发动机的飞轮摩擦面尺寸，不能超出飞轮工作面的有效接触范围，否则会出现衬片偏磨、压盘压力分布不均的问题；盘毂的轴向长度也要适配离合器盖总成的安装空间，保证分离轴承推动膜片弹簧时，从动盘能完全脱开飞轮与压盘的夹持，避免出现分离不彻底、换挡打齿的故障。

　　摩擦衬片的摩擦系数需要匹配整车的动力输出特性，大扭矩车型需要选用更高摩擦系数、耐高温性能更好的衬片材质，避免频繁半联动工况下出现衬片烧蚀、摩擦力骤降的问题。盘体上的多组减重孔，在保证结构刚度的前提下降低了从动盘的转动惯量，能减少换挡过程中同步器的工作负荷，缩短同步时间，提升换挡手感。
