四缸水平对置拳击手发动机结构设计

　　水平对置四缸发动机的核心结构设计，始终围绕低重心、高平顺性的动力输出需求展开，这类动力单元最早在乘用车、轻型通航动力领域得到广泛应用，其气缸沿曲轴中心呈180度对称分布的布局，从根源上抵消了直列、V型布局无法完全平衡的二阶往复惯性力，运行时的振动水平远低于同排量其他结构机型。在实际装车场景中，这类动力单元的低重心特性能够有效降低整车质心高度，提升高速过弯时的车身稳定性，同时对称布局带来的紧凑轴向尺寸，也能给前舱留出更多的悬架布置、碰撞溃缩空间，在后置后驱、四驱车型的动力匹配中具备天然的结构优势。

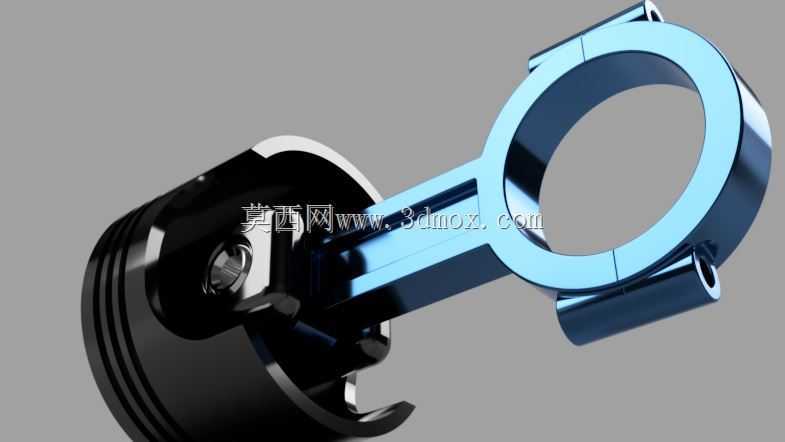

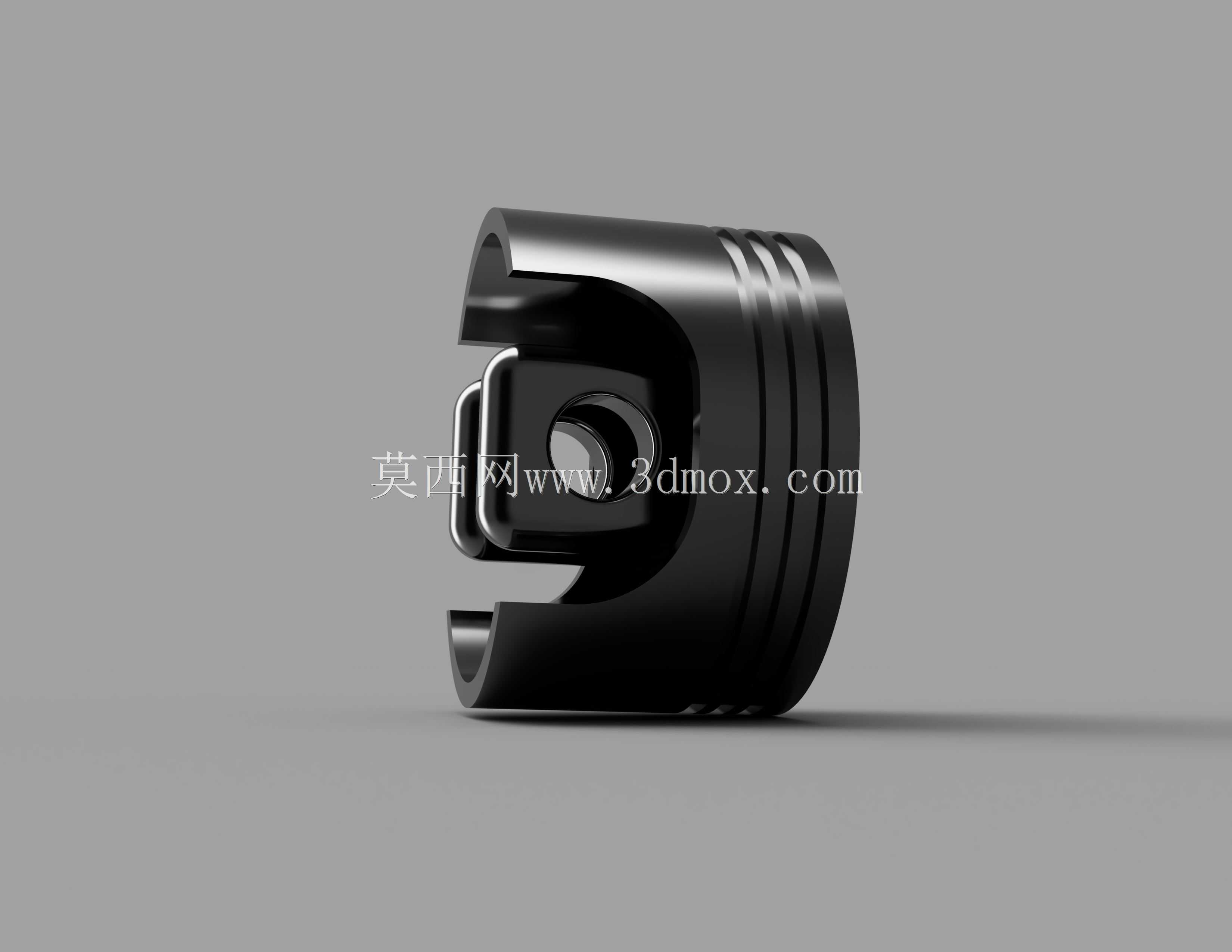

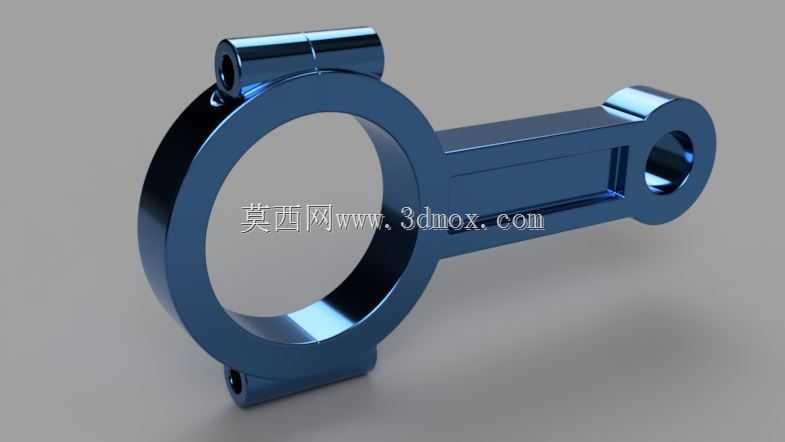

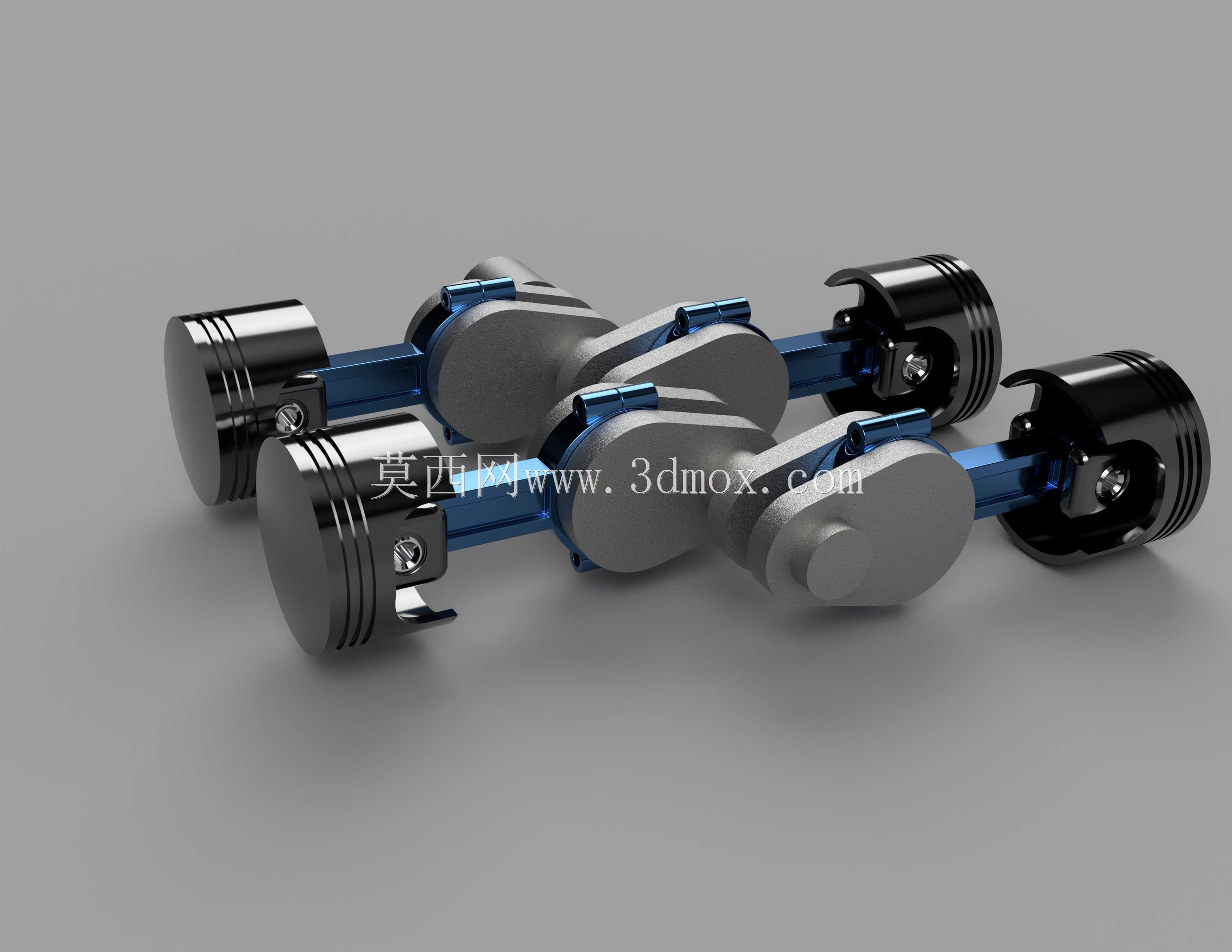

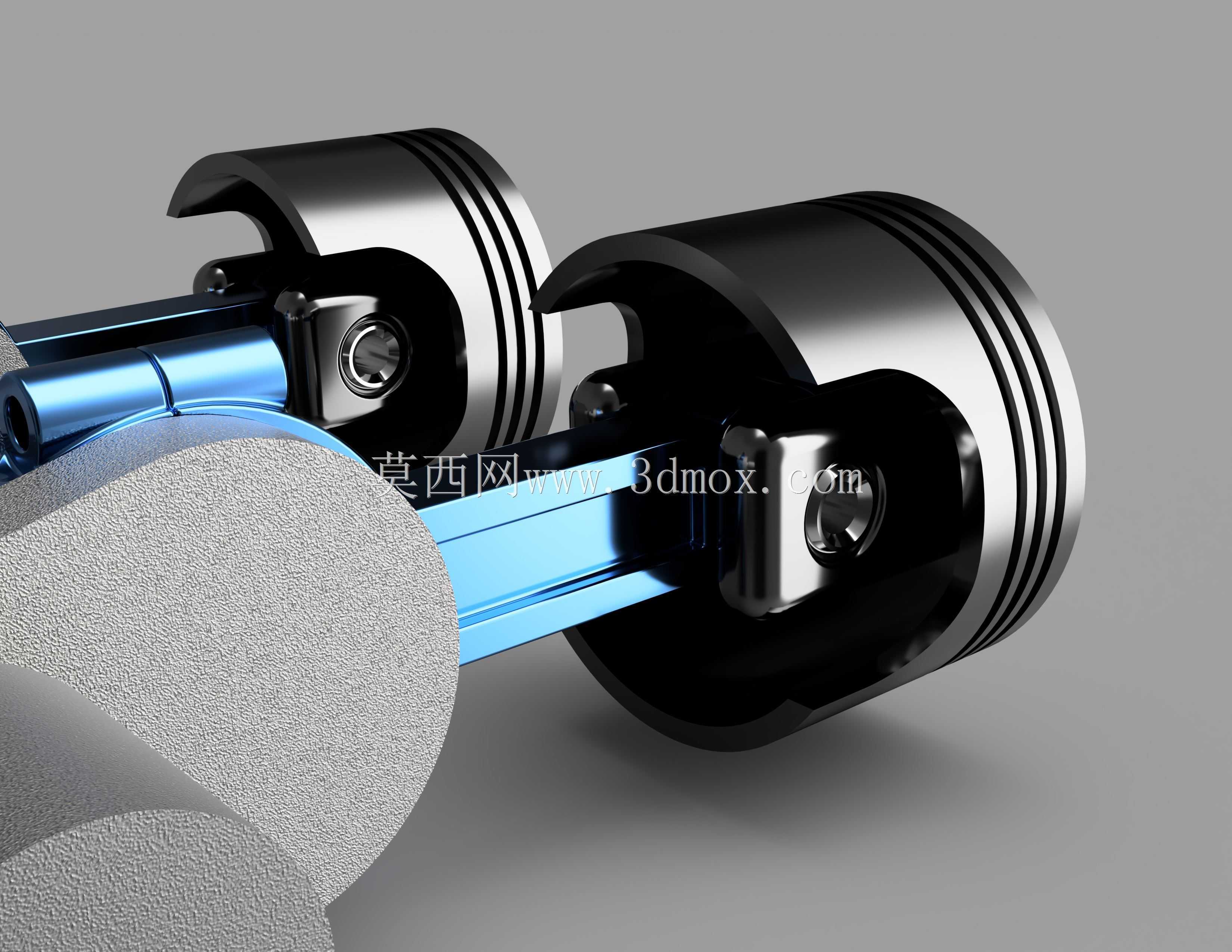

　　从结构组成来看，这套模型完整还原了活塞组件、连杆总成、曲轴单元、气缸配合边界的所有细节：活塞部分采用了带环槽的实体结构，预留了气环、油环的安装位置，活塞销座的加强筋结构完全按照量产机型的受力逻辑设计，能够承受做功冲程中燃气爆发带来的交变冲击载荷；连杆采用了剖分式大头设计，与曲轴曲柄销的配合面做了定位结构设计，避免高转速运行中连杆盖出现错位偏移，杆身的截面采用工字型设计，在保证结构强度的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷。曲轴部分采用了全支撑设计思路，每个曲柄销两侧都设置主轴颈支撑，对应四缸水平对置的点火顺序，曲柄夹角按照180度相位布置，能够保证相邻气缸做功行程的衔接平顺性，曲轴两端预留了飞轮、正时驱动机构的安装定位面，匹配实际装机时的动力输出、附件驱动需求。

　　设计过程中需要重点考量的安装边界，首先是整机的宽度尺寸，由于气缸向两侧水平延伸，动力单元的横向宽度要大于同排量直列四缸机型，在整车布置时需要预留足够的两侧间隙，避免与悬架塔顶、前纵梁结构出现运动干涉；其次是润滑系统的布局适配，水平对置布局的气缸壁上下侧润滑条件存在差异，设计时需要对活塞裙部的型线做针对性优化，同时在曲轴箱内设置合理的机油导流结构，避免高侧向加速度工况下机油出现单侧偏移，导致润滑不足、机油泵吸空的问题。另外，这类发动机的进排气系统通常采用两侧对称布置的设计，进气歧管的长度、谐振腔容积需要做对称匹配，保证各缸的进气效率一致，避免出现各缸输出功率不均的问题。

　　在结构细节处理上，这套模型还原了活塞与气缸壁的配合间隙设计，连杆大头与曲柄销的配合公差带也按照实际工程要求做了装配关系还原，所有运动部件之间都预留了合理的运动间隙，不会出现运动干涉问题。针对水平对置发动机常见的密封问题，模型中也体现了气缸盖、气缸体结合面的密封面结构，曲轴两端的油封安装位也做了对应的结构设计，能够匹配实际生产中的密封件选型需求。从动力输出特性来看，四缸水平对置结构的做功间隔为180度曲轴转角，动力输出的连续性优于三缸、双缸水平对置机型，同时对称的往复运动结构能够让曲轴主轴承座承受的交变载荷更小，整机的运行寿命、NVH表现都更具优势，除了乘用车领域，这类结构经过适配后也可用于小型通用航空动力、轻型特种作业设备的动力单元，在对振动水平、整机高度有严格限制的应用场景中，具备其他结构发动机无法替代的优势。

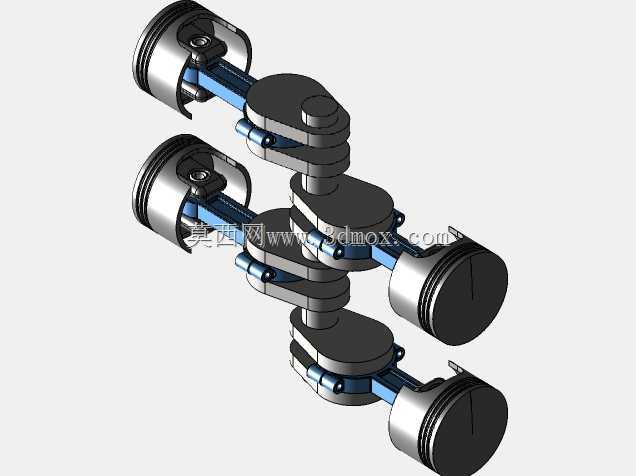

　　建模过程中对曲柄连杆机构的运动轨迹做了完整的约束还原，能够直观展示活塞往复运动、曲轴旋转运动的转换过程，活塞在上止点、下止点的位置完全符合四冲程发动机的配气相位对应关系，连杆的摆动角度也在量产机型的合理设计区间内，避免了摆角过大导致的活塞侧压力过高、磨损加剧的问题。针对水平布局带来的活塞重力偏磨问题，模型中活塞销的位置采用了偏置设计思路，能够在做功冲程中适当抵消活塞对气缸壁的侧向压力，降低运行过程中的机械磨损，提升整机的使用寿命。整体结构的所有连接部位都按照可拆卸装配的逻辑设计，螺栓连接的位置、定位销的布置都符合机械设计的通用规范，可直接用于结构教学、动力总成方案匹配的参考，也可作为同类产品设计改型的基础结构框架。
