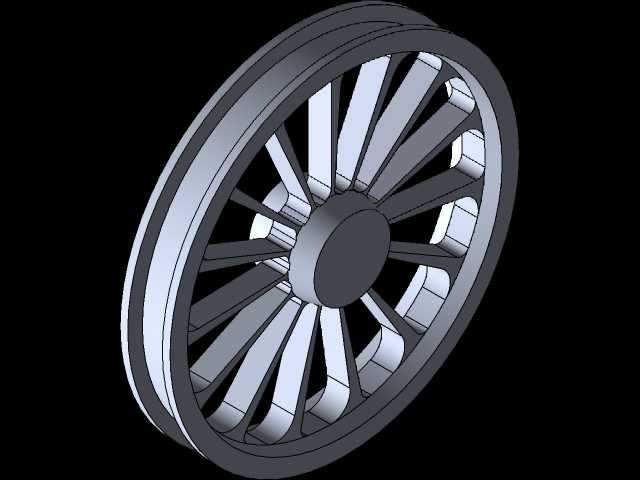

CSWA考试练习用辐条式轮盘结构

　　这类辐条式轮盘结构是CSWA技能考核中高频出现的典型回转类练习构件，核心考察建模者对圆周阵列、对称约束、回转特征的综合运用能力，同时也对应了现实中多类轮式构件的基础结构逻辑。从实际工程应用场景来看，这类等距辐条的轮盘结构常见于轻载传动轮、装饰性轮组、小型设备的从动轮部件，部分通风型叶轮的基础构型也和该结构有共通的设计逻辑，核心是在保证轮体整体刚性的前提下，通过辐条间的镂空结构降低整体重量，同时预留通风散热的流通间隙。

　　从设计思路层面拆解，该轮盘采用完全对称的圆周均布辐条布局，首先确定中心轮毂的直径与厚度，这部分是轮盘与转轴配合的核心安装位，需要根据适配的轴径确定配合公差带，轮毂的轴向厚度需要满足与轴的配合长度要求，避免运转过程中出现偏摆松动。轮缘部分采用等截面的环形结构，厚度根据轮体的承载需求设定，辐条采用平滑过渡的变截面设计，与轮毂、轮缘的衔接位置都做了圆角过渡处理，避免应力集中导致的结构断裂，这也是技能考核中重点考察的细节点，很多初学者容易忽略衔接处的圆角处理，导致结构在受力时出现应力集中失效。

　　在尺寸与安装边界层面，这类轮盘的轴向安装尺寸需要匹配安装位的轴向间隙，轮缘的外径尺寸需要适配外围的包覆件或者传动接触件的尺寸要求，中心轮毂的内孔尺寸与配合轴径保持基孔制配合，若作为传动轮使用，还需要在轮毂位置加工键槽来传递扭矩，建模过程中需要保证所有辐条的位置度误差在允许范围内，圆周阵列的角度偏差会直接导致轮体动平衡不达标，高速运转时会产生明显的振动噪音。

　　从功能特性来看，这种辐条式结构相比实心轮盘，重量可以降低40%以上，同时辐条间的镂空区域可以让气流顺利通过，在高速运转时能够带走轮体及相邻部件产生的热量，适合在有一定转速要求、载荷不大的传动场景使用。结构本身的对称设计也让建模过程有明确的逻辑可循，只需要完成单根辐条的特征构建，通过圆周阵列即可完成全部辐条的建模，再通过合并特征完成整体结构的布尔运算，最后处理所有的过渡圆角即可完成整体设计。

　　在实际建模练习过程中，需要重点关注几个容易出错的细节：首先是回转特征的草图必须完全封闭，且旋转轴不能与草图轮廓出现交叉，否则会出现特征生成失败；其次是圆周阵列的阵列轴需要选择轮盘的中心轴线，保证所有辐条的均布角度一致，阵列数量需要根据轮径大小合理选择，辐条数量过少会导致轮缘刚性不足，数量过多则会增加加工难度、提升整体重量；最后是所有衔接位置的圆角需要保持半径一致，避免出现特征衔接的缝隙或者碎面，保证模型的几何连续性，这也是CSWA考试中评分的重要细节点。

　　这类结构虽然是考试练习用的典型构件，但其设计逻辑完全贴合实际工程中的轮类零件设计准则，练习过程中掌握的对称约束、阵列特征、过渡处理技巧，完全可以迁移到实际的齿轮、带轮、叶轮等回转类零件的建模工作中，帮助建模者养成规范的建模习惯，避免出现非参数化、特征混乱的建模问题。
