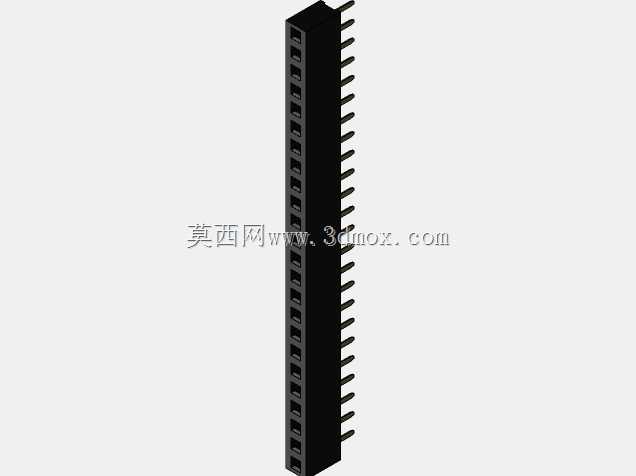

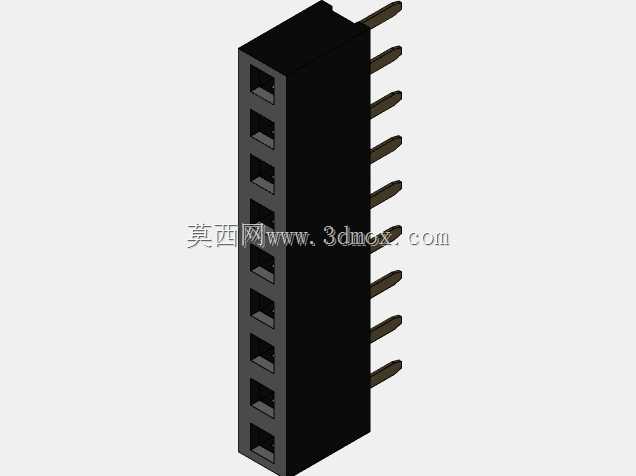

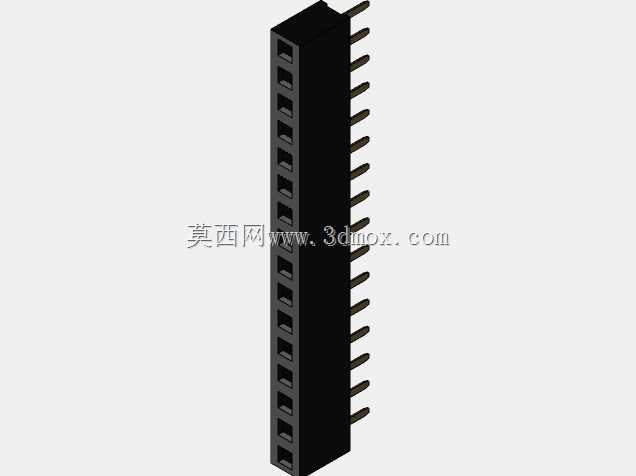

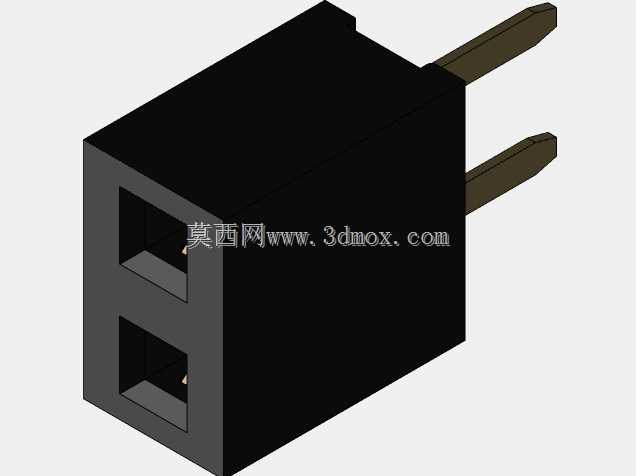

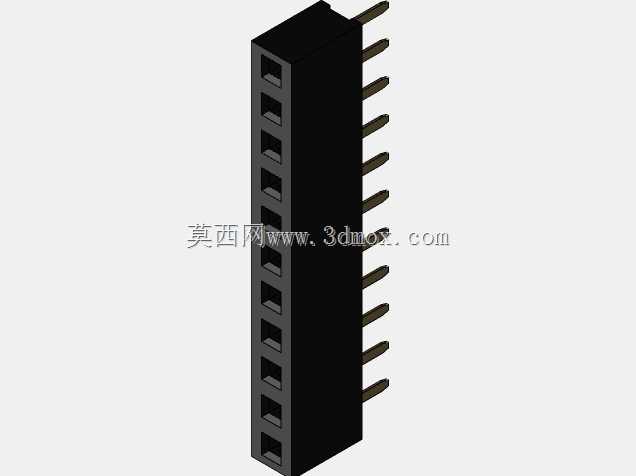

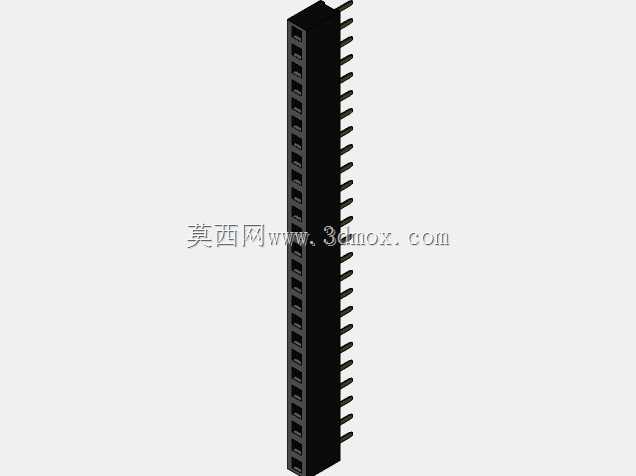

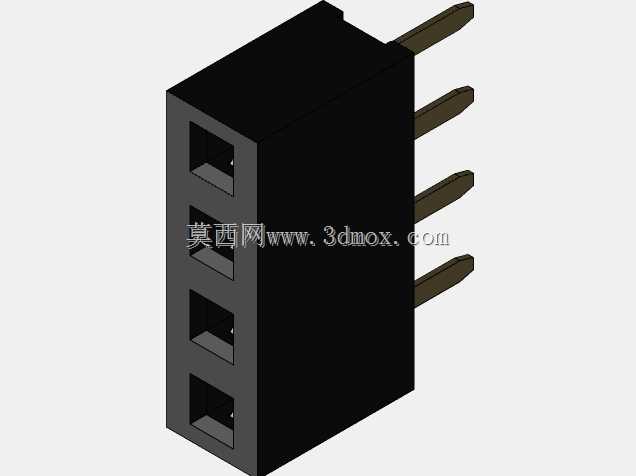

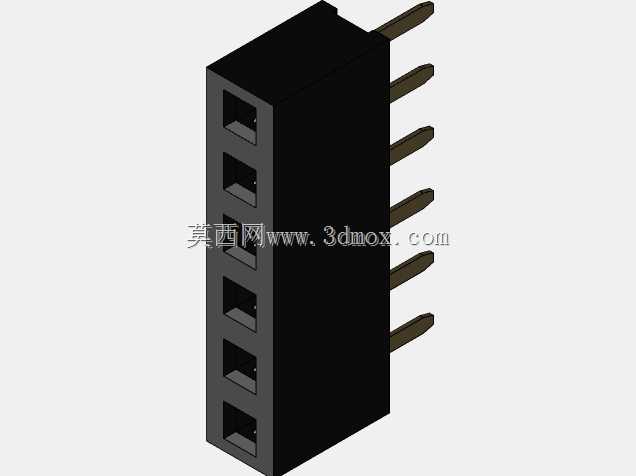

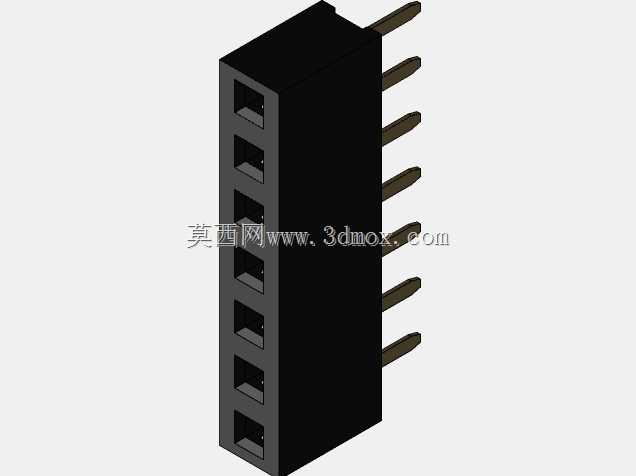

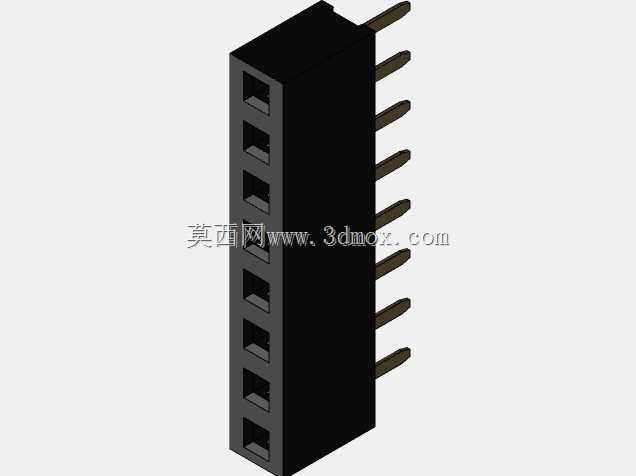

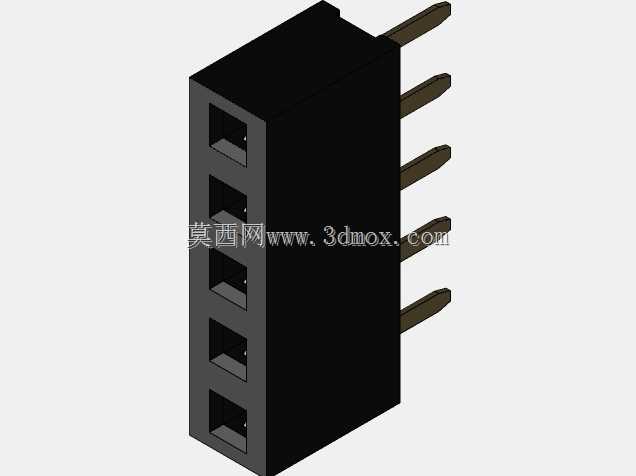

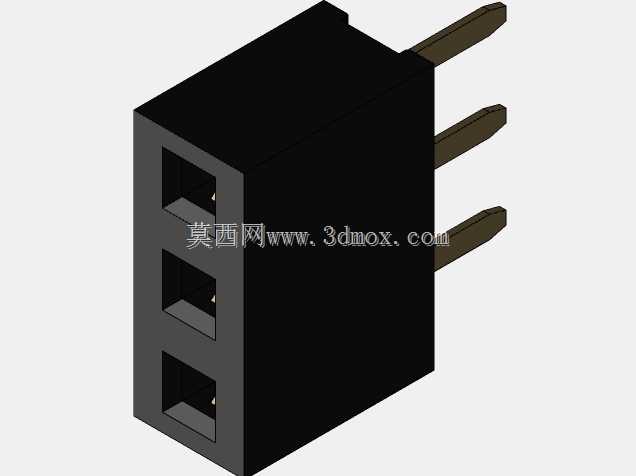

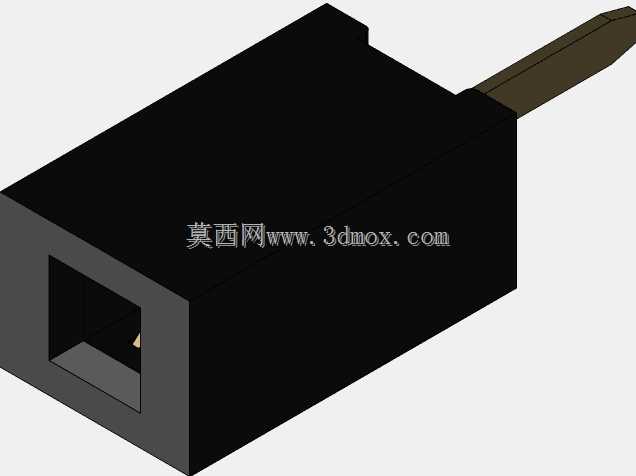

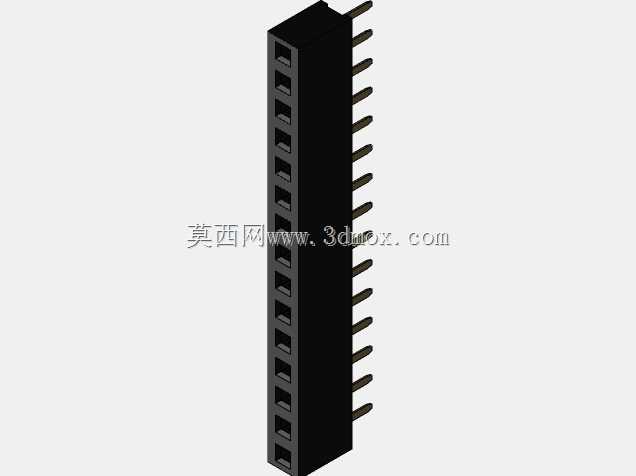

2.0间距4.3高母端排针连接座结构

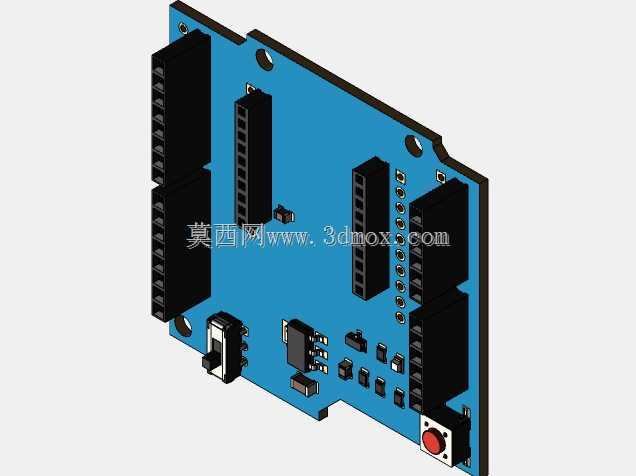

　　在嵌入式硬件开发、功能扩展板卡设计的场景中，板间连接的可靠性始终是结构设计环节需要重点考量的内容，尤其是类似XBee无线模块这类需要堆叠安装、频繁插拔调试的扩展场景，接插件的尺寸精度、插拔手感、焊接适配性直接影响整板的装配良率与长期使用稳定性。这款母端连接座的设计，正是针对这类板对板堆叠连接的需求展开，核心参数锁定2.0毫米引脚间距、4.3毫米整体安装高度，匹配市面主流XBee Shield克隆板的安装位尺寸，能够直接替换同规格接插件完成板卡的功能扩展连接。从结构设计逻辑来看，这款连接座采用直插式母端结构，每个引脚接触端设计有弹性收口结构，插入公针时能够形成稳定的环抱接触力，既保证插拔过程的顺滑度，避免过紧导致的插装翘板、

　　过松导致的接触不良问题，同时接触件的镀层适配常规波峰焊、回流焊工艺要求，焊接时不会出现引脚氧化、吃锡不良的问题。安装边界层面，连接座的塑壳主体采用耐高温绝缘材质，外形尺寸严格匹配2.0mm排针的标准孔位布局，塑壳底部设计有0.2mm高度的定位凸台，插入PCB对应的定位孔后能够在焊接前完成预固定，避免过炉时接插件偏移导致的孔位错位；整体安装高度控制在4.3mm，堆叠安装时上下板之间的预留间隙恰好能够容纳板间贴片元件的高度，不会出现元件挤压、板件拱起的问题，同时这个高度也兼顾了信号传输的路径长度，减少高频信号传输过程中的阻抗不连续问题。实际应用中，这类接插件除了用于XBee扩展板的模块连接，也可用于其他同间距要求的板间信号连接场景，

　　比如传感器扩展板、功能转接板的堆叠安装，设计时充分考虑了手工焊接与批量生产的双重需求，引脚伸出塑壳底部的长度控制在1.2mm，既能够穿过常规1.6mm厚度的PCB板露出足够的焊接长度，也不会因为引脚过长导致焊接后剪脚工序额外增加工作量。塑壳的侧边设计有防呆导向倒角，插装公座时能够自动导正位置，避免插反导致的引脚弯折、电路短路问题，同时塑壳的耐温范围覆盖常规电子焊接的温度区间，过炉时不会出现塑壳变形、引脚移位的情况。从结构建模的细节来看，每个引脚的接触弹片弧度都经过反复校核，保证公针插入时的接触压力控制在合理区间，既满足100次以上插拔的寿命要求，也不会因为插拔力过大导致板件受力变形；塑壳内部的引脚卡槽采用过盈配合设计，

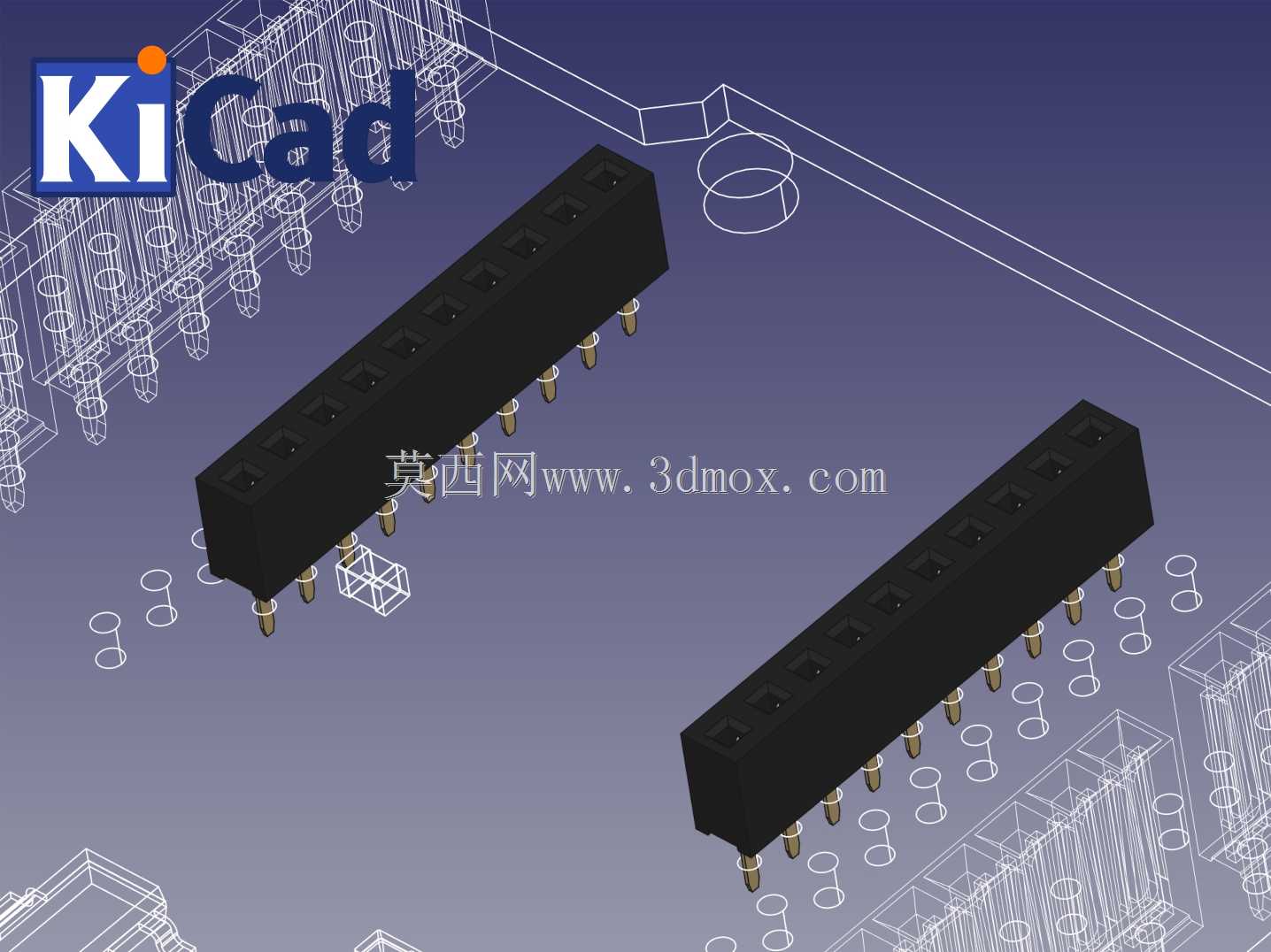

　　引脚压入塑壳后不会出现松动、退针的问题，在整板运输、震动使用场景下也能保持连接稳定性。对于硬件结构工程师而言，这类接插件的三维模型能够直接导入PCB设计软件完成板框布局、干涉检查，提前验证板间堆叠的间隙是否足够，避免打样后出现元件干涉、接插件高度不匹配导致的整板报废问题，尤其是在做开源硬件复刻、功能扩展板设计时，精准的接插件模型能够大幅减少打样迭代次数，提升设计效率。
