金属片材整形减薄加工用钣金加工辊轮结构

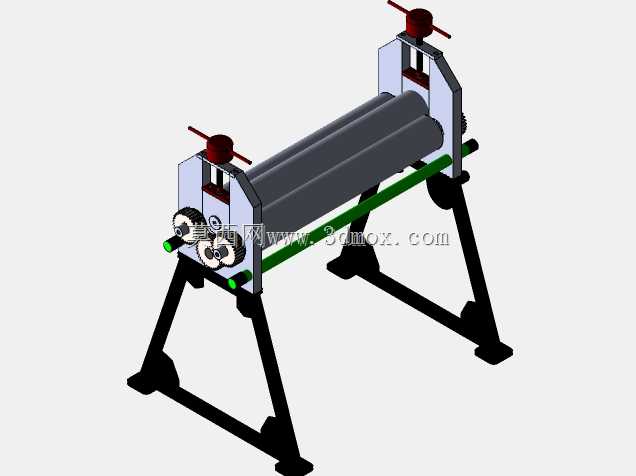

　　在钣金加工车间的连续生产线上，这类辊式加工构件是金属片材整形成型工序的核心执行部件，主要承担金属薄板的压延减薄、平面度校正作业，适配普通碳素钢、铝合金、镀锌板等多种常用钣金材质的粗加工与半精加工环节，常见于五金制品加工、家电外壳生产、通用钣金件制备的产线布局中。从实际应用场景来看，该辊件通常成对装配在钣金加工设备的机架工位上，上下辊面保持平行度公差不超过0.02mm，工作时通过辊面的挤压力带动金属片材匀速进给，同时将厚度超差的金属板材逐步压延至目标厚度，还能消除板材本身的波浪变形、局部翘曲等缺陷，保证出料后的板材平面度满足后续冲压、折弯工序的进料要求。从结构设计思路来看，该辊件采用多层同轴阶梯结构设计，外层为高硬度耐磨工作面，

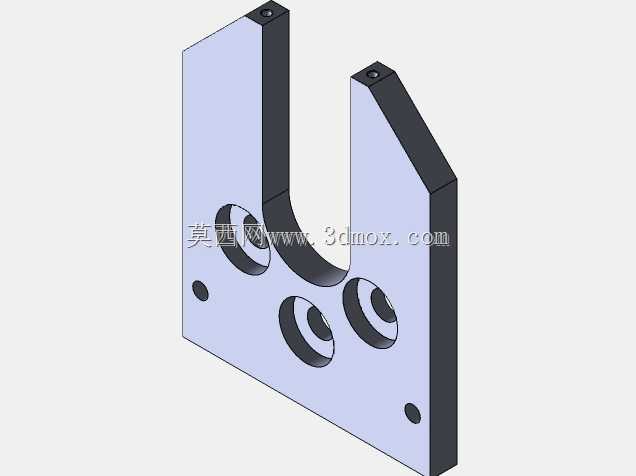

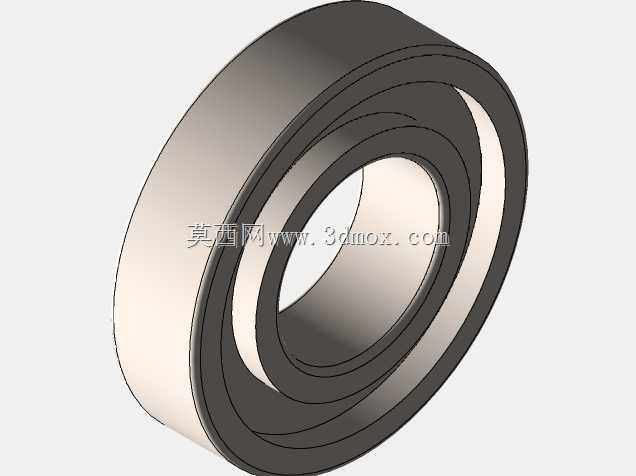

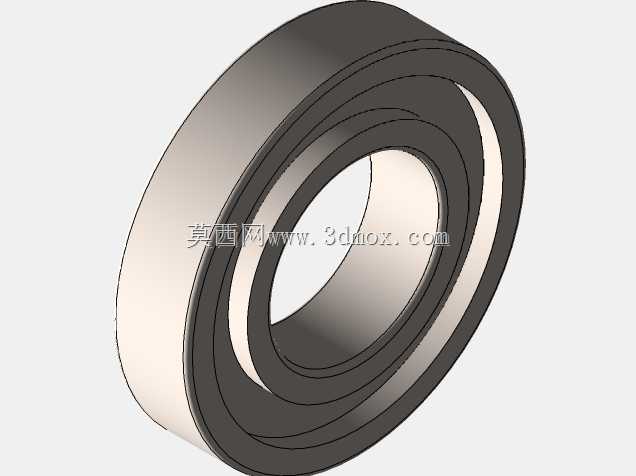

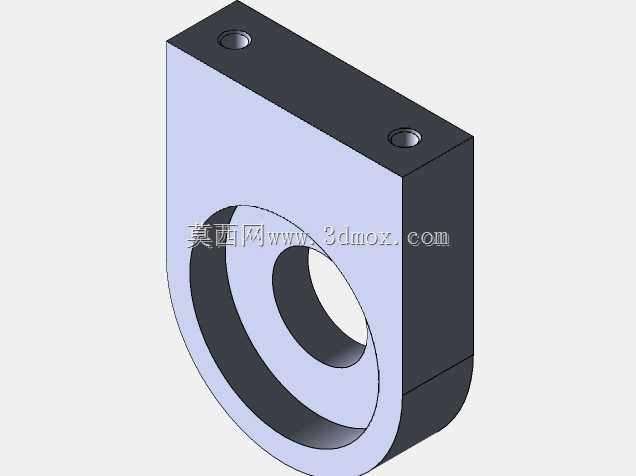

　　经过淬火处理后表面硬度可达HRC58-62，能够承受长期金属板材摩擦带来的损耗，减少辊面磨损后的维修更换频率；中间层为承载受力层，采用高强度合金结构钢制备，承担压延作业时的径向挤压力，避免长期重载下出现辊身弯曲变形；内层为轴孔配合层，加工有标准的轴承安装位，可与标准深沟球轴承配合实现顺畅转动，装配时需要保证辊身的径向跳动公差控制在0.015mm以内，防止转动过程中出现压延厚度不均的问题。在安装边界与尺寸适配方面，该辊件的轴向长度适配常规幅宽1200mm以内的钣金加工设备，安装时需要保证两端轴承座的同轴度误差不超过0.03mm，辊面与设备进料平台的平行度需要通过垫片调整到位，避免出现进料偏斜、板材压延厚度单边超差的问题；

　　辊件的工作转速通常控制在15-30r/min，根据加工板材的材质硬度与减薄量调整进给压力，单次压延的减薄量不超过板材原厚度的15%，防止单次变形量过大导致板材出现开裂、加工硬化过度的问题。在实际生产使用中，该辊件需要定期检查辊面的磨损情况，若出现局部划伤、点蚀等缺陷需要及时进行修磨处理，修磨后辊面的粗糙度需要保持在Ra0.8以下，避免压延过程中在板材表面留下压痕影响成品外观质量；日常维护时需要定期对两端轴承加注润滑脂，保证转动顺畅无卡滞，同时清理辊面粘附的金属碎屑，防止碎屑压入板材表面造成凹坑缺陷。不同于专用的高精度轧钢辊件，这类钣金加工用辊件的设计更侧重通用性与维护便捷性，不需要过高的加工精度即可满足常规钣金件的加工要求，

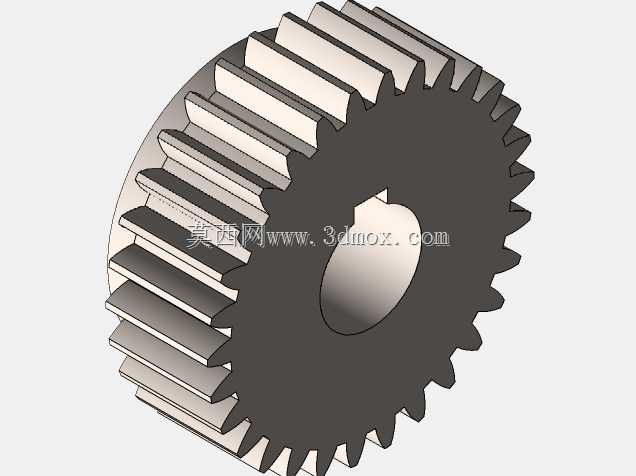

　　制造成本更低，适配多数中小型钣金加工厂的设备改造与备件更换需求，在实际产线中通常会根据加工板材的厚度范围配备2-3组不同辊缝间隙的辊件，通过快速更换机构实现不同加工参数的切换，减少产线换型的等待时间。在结构建模过程中，需要重点保证各层阶梯结构的同轴度参数，轴承安装位的尺寸公差需要符合标准轴承的配合要求，辊身工作面的圆柱度公差需要严格控制，避免建模误差导致后续生产出的辊件出现装配干涉、转动卡滞的问题；同时建模时需要预留出键槽、锁紧螺纹孔等装配结构的位置，保证与设备原有传动系统的适配性，不需要额外进行二次加工即可完成装配。
