手动辊压式金属薄板整平减薄加工设备

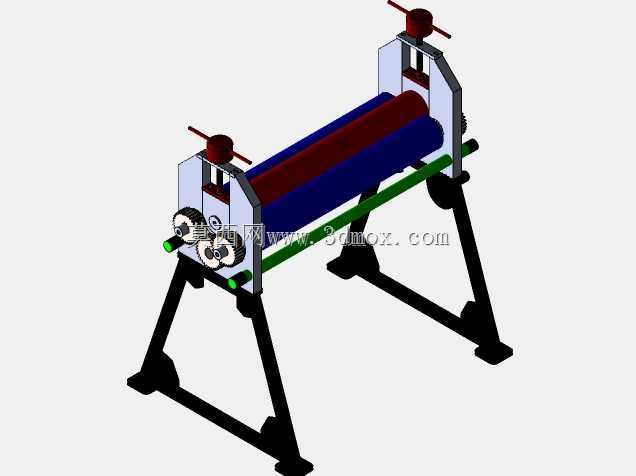

　　这款手动辊压设备主要面向小型钣金加工场景，适配五金维修、单件小批量薄板加工、教学实训等工况，可完成0.1-1.2mm厚度普通冷轧钢板、铝板、铜板的整平与减薄作业，无需外接动力源，适合无供电的野外维修、个体加工户使用。设备采用双平行压辊结构，上辊两端配置手轮式丝杠调节机构，可通过旋转顶部手轮精准调整两辊之间的间隙，最小间隙可调整至0.05mm，满足不同厚度板材的压下量需求，辊身采用45号钢调质处理，表面硬度达到HRC28-32，长期辊压作业不易出现凹陷、拉毛问题。设备侧面配置齿轮传动副，摇动手柄即可驱动下辊转动，依靠辊面与板材之间的摩擦力带动板材进给，上辊随动转动，进给过程平稳无卡滞，可避免板材表面出现压痕、划伤。

　　机架采用立式侧板加三角支撑腿结构，整体采用Q235钢板焊接后去应力处理，支撑腿底部预留安装孔，可通过膨胀螺栓固定在水泥地面或者型钢工作台面上，安装时需保证两辊水平度误差不超过0.1mm/m，避免辊压过程中板材出现走偏、厚薄不均问题。设备整体宽度为620mm，辊身有效工作长度为500mm，整机高度为850mm，操作手柄的安装高度距离地面720mm，符合人体站立操作的舒适高度，长时间作业不易产生疲劳。设计过程中重点考虑了手动操作的力臂匹配，传动齿轮采用模数2的直齿圆柱齿轮，传动比设置为1:3，摇动手柄时的操作力不超过150N，普通成年操作人员即可轻松完成进给操作。压辊两端采用带座深沟球轴承支撑，转动阻力小，

　　维护时仅需定期向轴承注油孔加注锂基脂即可，日常维护成本极低。设备进料侧配置可调节导向挡板，可根据板材宽度调整挡板位置，保证板材进给方向与辊身轴线垂直，避免辊压后板材出现翘曲、侧弯缺陷，出料侧设置简易承料托板，可承接加工完成的薄板，避免板材下垂产生变形。不同于大型电动辊压机，这款设备结构紧凑，整体重量不超过85kg，可根据加工需求灵活转移作业位置，针对小型通风管道加工、五金件毛坯整形、薄铜板校平等场景，加工效率远高于手工敲平作业，辊压后的板材平面度可达到0.2mm/m以内，满足一般钣金件的成型精度要求。设计时对机架的受力变形做了校核，在最大压下量工况下，机架侧板的最大变形量不超过0.03mm，可保证辊缝的均匀性，避免出现板材中间厚两边薄的问题。调节丝杠采用梯形螺纹，具备自锁特性，调整好辊缝后不会因为辊压反力出现间隙变动，加工过程中辊缝保持稳定，同一批次板材的加工厚度一致性好。
