不锈钢容器壁夹紧固定工装结构设计

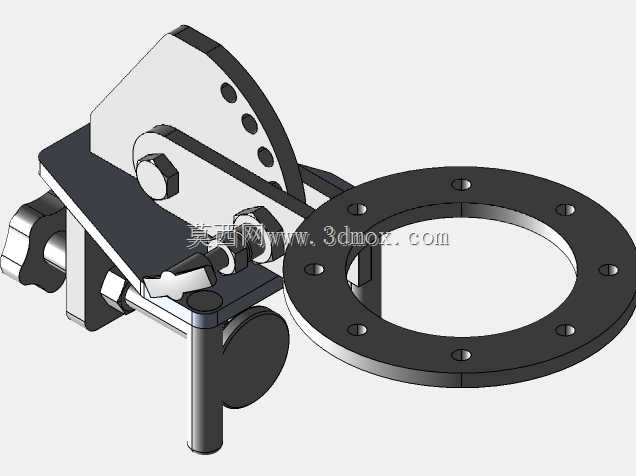

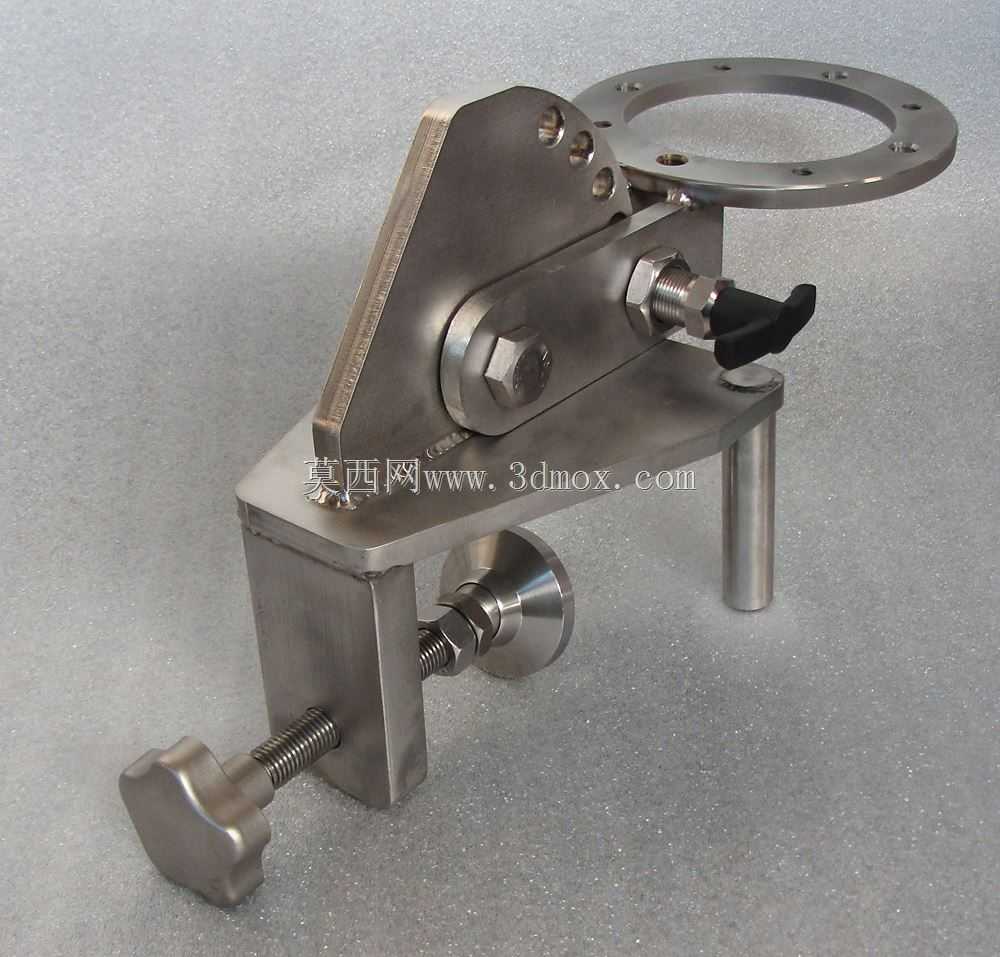

　　这款不锈钢材质的夹紧结构，核心应用场景集中在常压开口容器的作业配套环节，多用于化工、食品加工、水处理领域的敞口储罐临时加装泵体、搅拌组件时的侧壁固定作业，解决了敞口容器无预设安装位、临时加装部件无法可靠固定的现场痛点。从实际使用逻辑来看，该结构无需在容器壁上打孔焊接，不会破坏容器本体的防腐层与结构完整性，安装拆卸全程仅需手动操作锁紧旋钮，无需额外辅助工具，适合现场临时改造、小批量试验线的快速搭建场景。结构设计上，整体采用悬臂式卡装思路，上部的法兰安装面预留了标准环形安装孔位，可直接匹配常用规格的立式搅拌器、小型输送泵的安装法兰，法兰面下方通过铰接的压臂结构实现角度自适应，能够贴合不同壁厚的容器卷边或侧壁上沿，

　　压臂端部的黑色防滑旋钮用于调整压合预紧力，避免刚性压合造成容器壁变形或表面划伤。下部的支撑立柱与横向顶紧螺杆形成三角受力结构，支撑立柱直接抵靠在容器内壁上沿，作为主要承力支点，横向布置的T型旋钮螺杆前端配置了圆形防滑压头，旋转旋钮时压头会从容器外侧顶紧壁面，与上部压臂、内部立柱形成三点夹持的受力体系，即使搅拌器运行产生径向振动，也不会出现夹持松动、部件偏移的问题。材质选择上整体采用304不锈钢加工，所有外露紧固件均做了圆角钝化处理，没有尖锐棱角，既满足食品、医药领域的卫生级接触要求，也能在弱腐蚀工况下长期使用不会出现锈蚀卡滞。安装边界方面，该结构适配的容器壁厚度范围在3mm到12mm之间，

　　上部法兰安装面的中心到夹持基准面的距离预留了足够的操作空间，不会出现安装后部件与容器壁干涉的问题，下部支撑立柱的长度可根据容器上沿的翻边宽度做小幅调整，适配不同卷边结构的敞口储罐、开口反应桶。从结构细节来看，所有铰接位置都采用了不锈钢销轴配合耐磨衬套，长期反复拆装也不会出现铰接间隙过大导致的夹持晃动，横向顶紧螺杆采用了梯形螺纹设计，具备自锁特性，即使受持续振动载荷也不会自行回松，压头表面包覆了软性防滑垫，既增大夹持摩擦力，也避免压合过程中在不锈钢容器壁留下压痕。实际选型时需要注意，该夹紧结构的额定承载上限匹配功率0.75kW以下的立式搅拌组件或小型自吸泵，若配套更大功率的重载部件，需要额外增加辅助支撑点分散载荷。建模过程中所有配合面都预留了合理的安装间隙，铰接位置的转动公差控制在0.1mm以内，既保证转动灵活，也不会出现旷量，所有螺纹连接位置都做了退刀槽处理，符合实际机械加工的工艺要求，不存在无法加工的理想结构。
