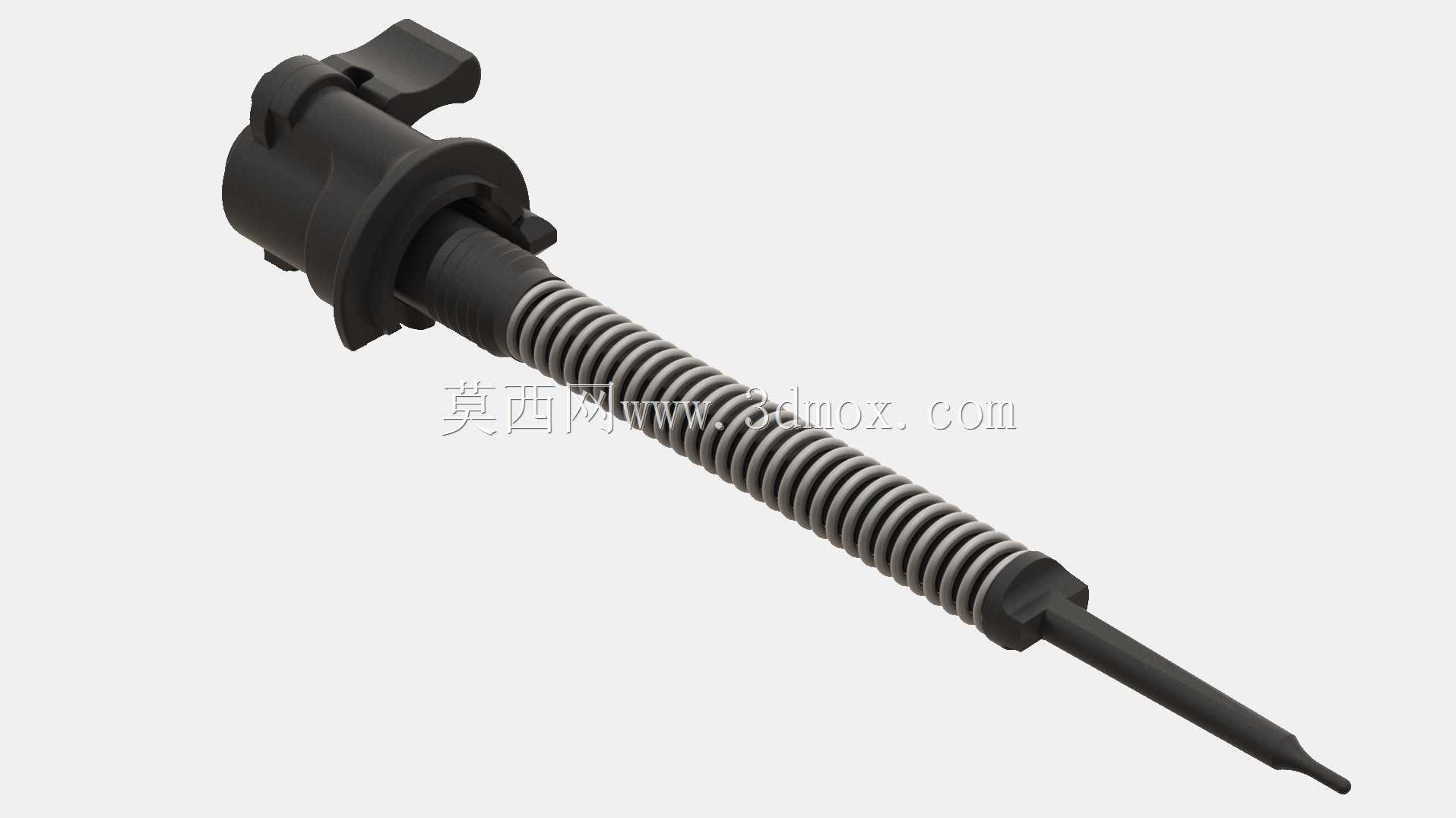

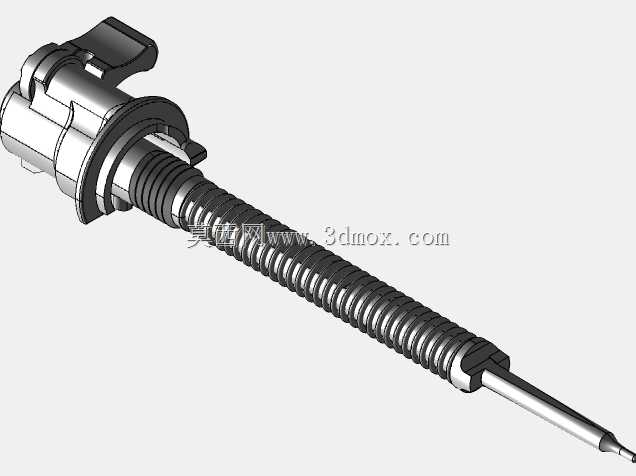

Kar98k步枪旋塞闭锁击发组件结构

　　该结构属于栓动步枪核心操作组件，承担枪械闭锁、击发、退壳全流程动作的执行功能，在轻武器结构设计领域属于典型的手动操作精密机械组件，其结构逻辑可迁移至各类手动锁紧、直线击发类工装夹具的结构设计参考中。从实际使用场景来看，该组件安装于步枪机匣内部的轴向导向通道内，射手通过旋转尾部操作手柄完成开闭锁动作，前推手柄时组件沿轴向移动完成推弹入膛，旋转90度后前端闭锁凸笋卡入机匣闭锁槽实现膛内闭锁，此时击针处于待击位置，扣动扳机后即可释放击针完成底火击发；后拉手柄时先旋转解锁，同步带动抽壳钩拉出膛内弹壳完成退壳动作，整套动作循环完全依靠手动操作实现，结构可靠性是其设计核心指标。从功能特性来看，组件集成了闭锁支撑、击发储能、退壳联动三大核心功能，

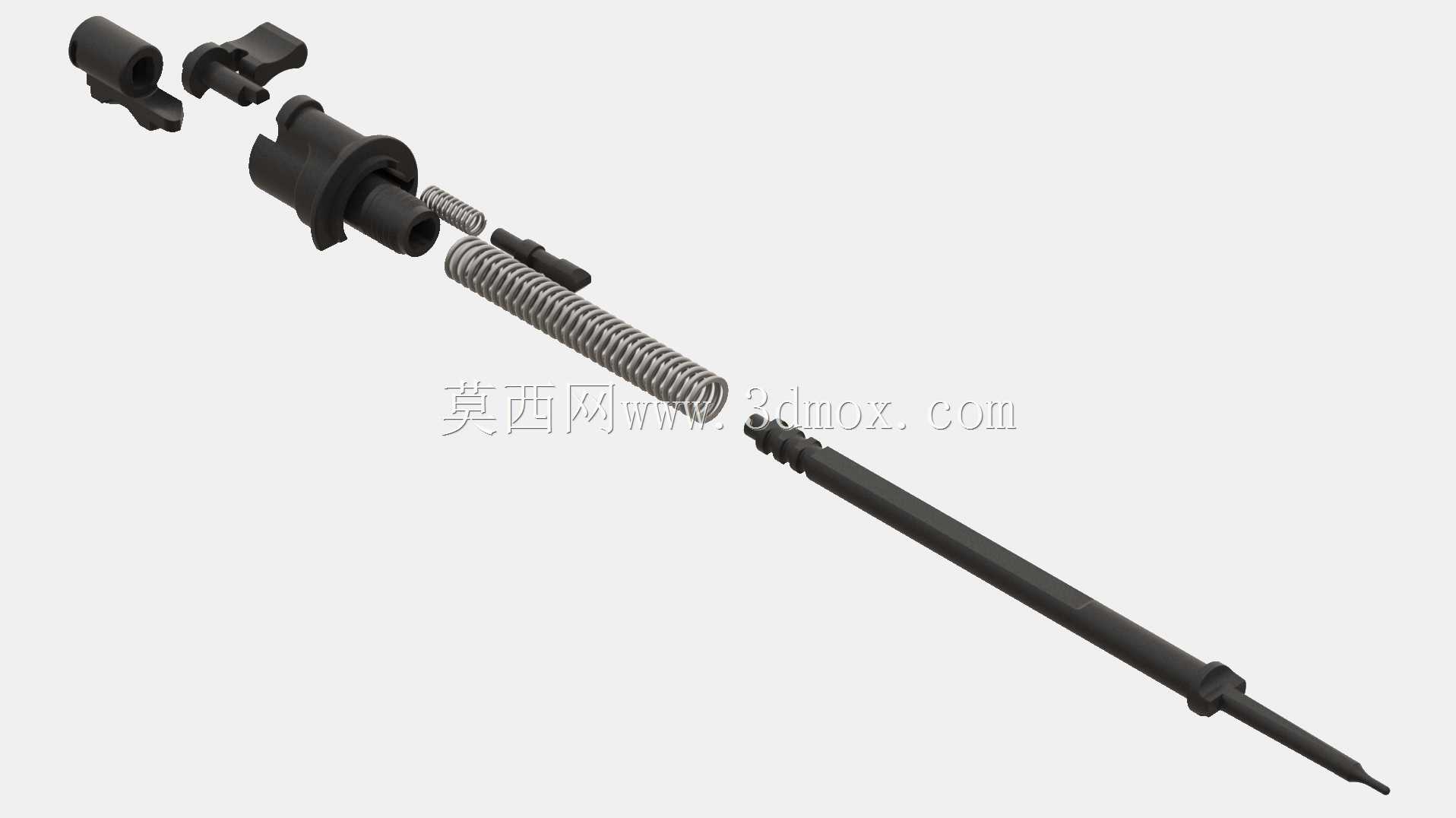

　　前端的圆柱形闭锁段对称设置两个凸笋结构，闭锁时与机匣贴合面承受击发时的全部膛压，因此配合面的形位公差要求极高，建模时需保证凸笋支撑面的平面度与同轴度，避免出现闭锁间隙过大导致弹壳断裂或间隙过小操作卡滞的问题；中部的螺旋弹簧为击针提供击发动力，弹簧的预压行程与刚度直接匹配击针突出量，既要保证底火击发的足够能量，又要避免击针突出量过大击穿底火引发安全问题；尾部的操作手柄采用偏心弯折设计，符合射手操作时的施力角度，旋转操作时的力矩匹配普通人手部施力范围，无需过大操作力即可完成开闭锁动作。从设计思路来看，整套组件采用轴向分层布局，所有零件均沿中心轴串联装配，从前端到后端依次为闭锁头、击针杆、储能弹簧、操作柄主体、尾部限位结构，

　　零件数量少且装配逻辑简单，无多余的复杂传动结构，这种设计能够最大限度降低恶劣环境下的故障概率，泥沙、灰尘进入组件间隙时仍能依靠手动操作的大作用力完成动作循环；建模过程中所有配合面均采用间隙配合设计，运动段的配合间隙控制在0.02-0.05mm区间，既保证运动顺畅无卡滞，又避免间隙过大导致组件晃动影响闭锁精度；所有棱角位置均设置0.2-0.5mm的倒角，既消除零件加工后的锐边避免划伤操作人员，又能在装配时起到导向作用，降低零件装配的对准难度。从外形尺寸与安装边界来看，组件整体为长轴类结构，最大外径位于前端闭锁段，适配对应规格的机匣内孔直径，总长度匹配机匣内部的轴向安装空间，旋转操作时手柄的转动半径不超出机匣外侧的操作槽边界，

　　前推到位后闭锁凸笋与机匣闭锁槽的轴向贴合间隙控制在0.01-0.03mm，保证击发时弹壳的后端支撑稳定；击针的前端突出量在待击位置时不超出闭锁头前端面，击发时的突出量控制在1.1-1.3mm区间，完全适配军用步枪底火的击发深度要求；中部弹簧的外径与组件内部的安装孔间隙控制在0.1mm以内，避免弹簧压缩时出现偏斜导致击发阻力增大；尾部的限位结构在组件后拉到位时与机匣后端的限位面贴合，限制后拉行程避免组件整体从机匣中脱出，同时保证抽壳行程足够将弹壳完全抽出膛外。对于机械结构设计从业者而言，这类手动操作的精密长轴组件设计逻辑，可广泛应用于各类手动锁紧装置、直线冲击类工装、轴向定位夹具的结构设计中，其大公差适配、功能集成化、操作力矩优化的设计思路，能够有效提升手动操作类机械结构的可靠性与操作舒适度，避免出现操作卡滞、受力断裂、行程不足等常见设计问题。
