螺旋轨道振动式碗给料结构设计

　　在小尺寸五金件、塑胶件、电子元器件的批量自动化加工、装配产线中，工件的定向排序上料一直是制约产线节拍的核心环节，这类工件往往体积小、外形存在对称或易卡滞的特征，人工上料效率低且一致性差，振动式碗给料结构正是针对这类场景开发的定向送料核心部件。这套结构的核心功能是通过可控的微幅高频振动，让料斗内的散料沿螺旋轨道逐步抬升，在抬升过程中依靠轨道的型面筛选、姿态调整结构，剔除姿态不符合要求的工件，让符合定向要求的工件沿轨道有序输出到下游工位，实现散料的自动排序、定向、连续供料，可对接装配机、加工中心、检测设备等多种下游设备，广泛应用于电子组装、小五金冲压、塑胶件注塑后处理、紧固件分选等场景。

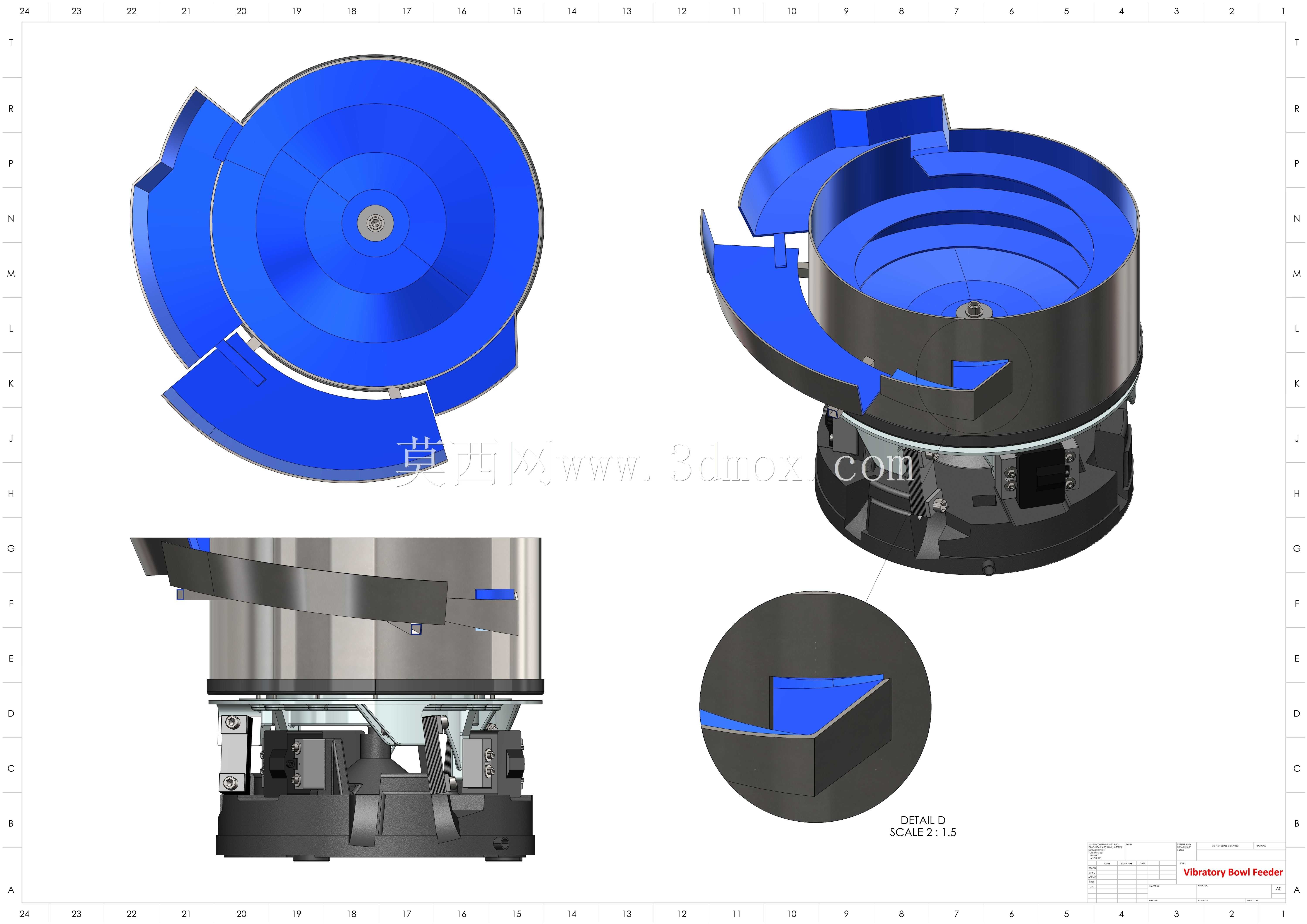

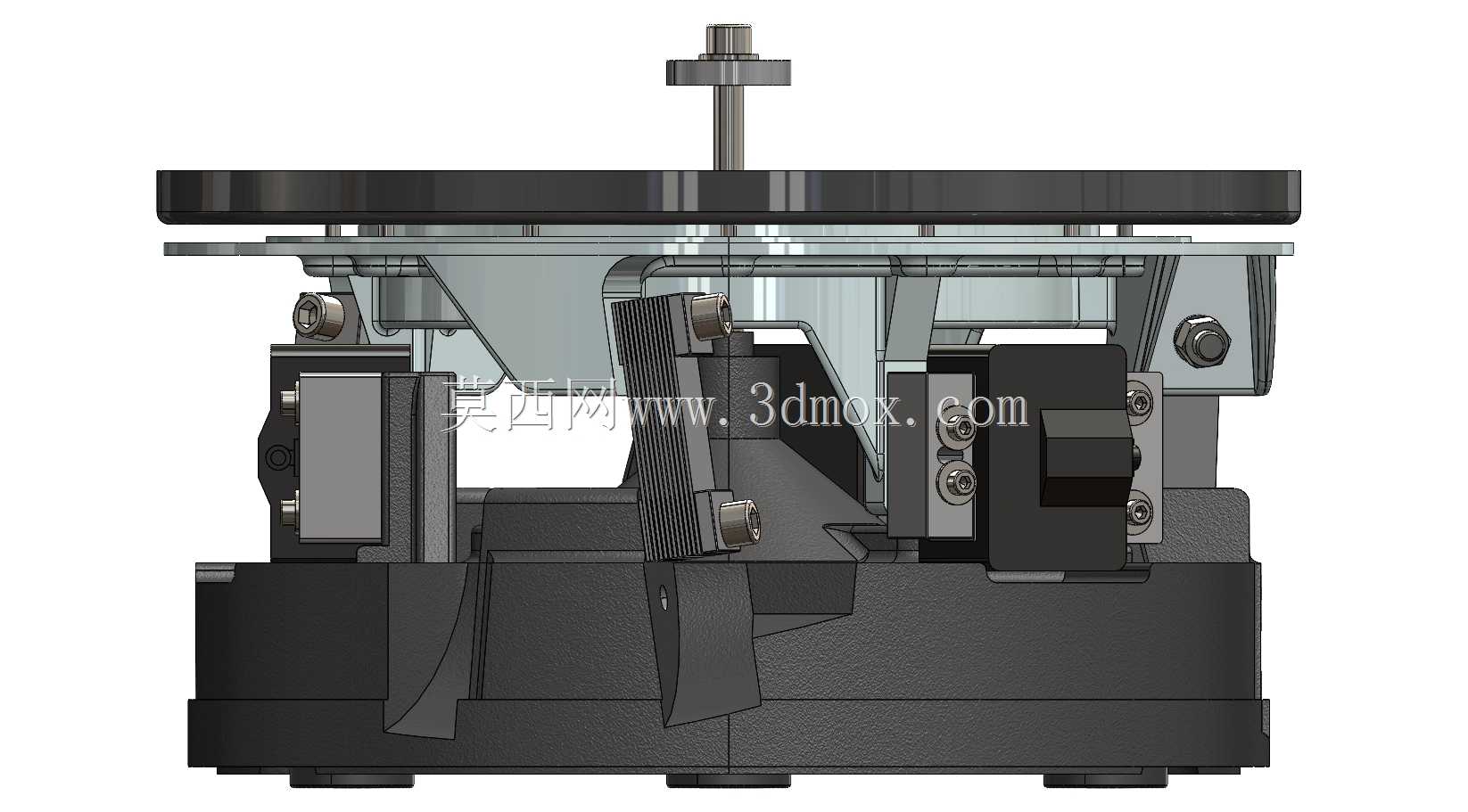

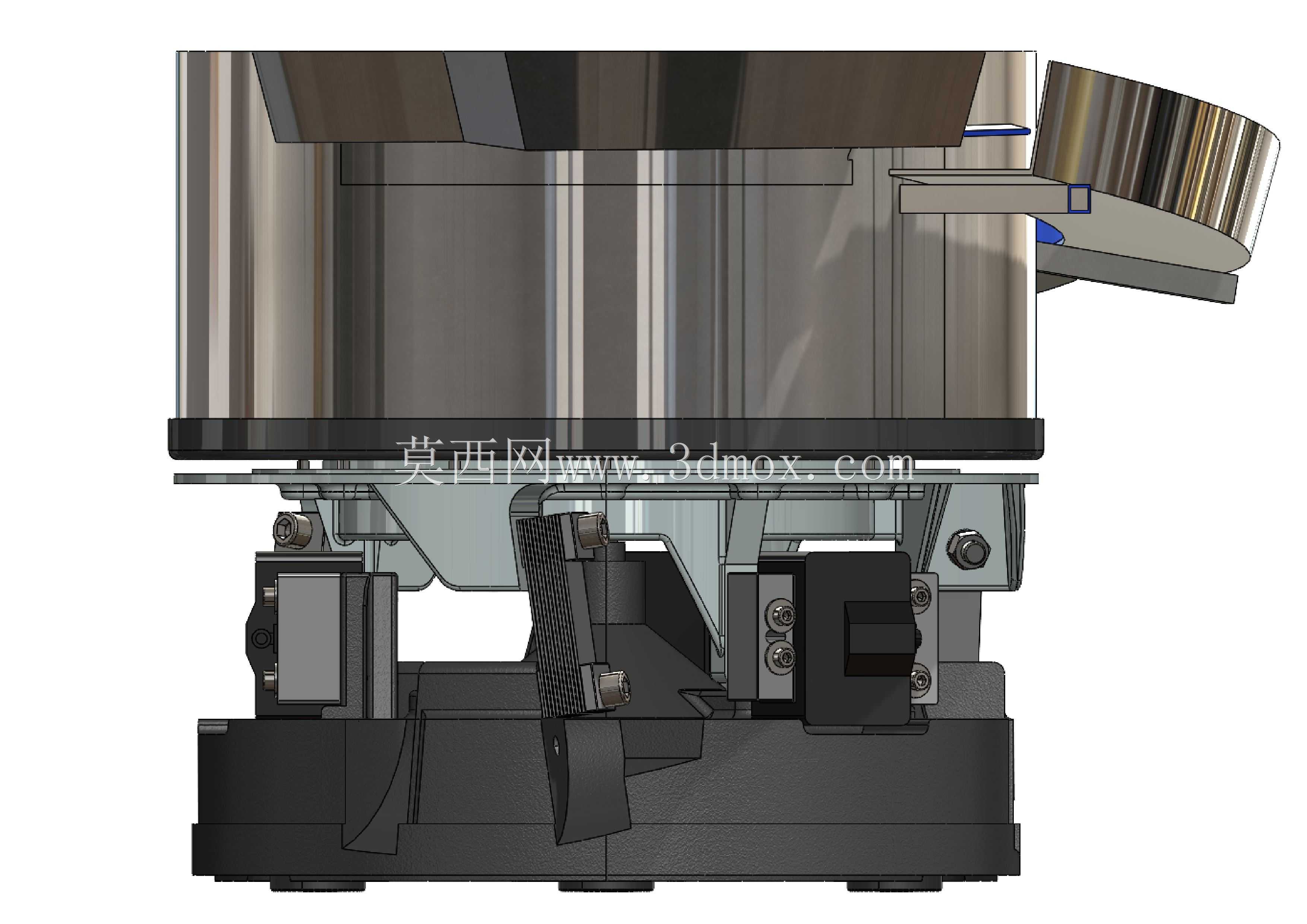

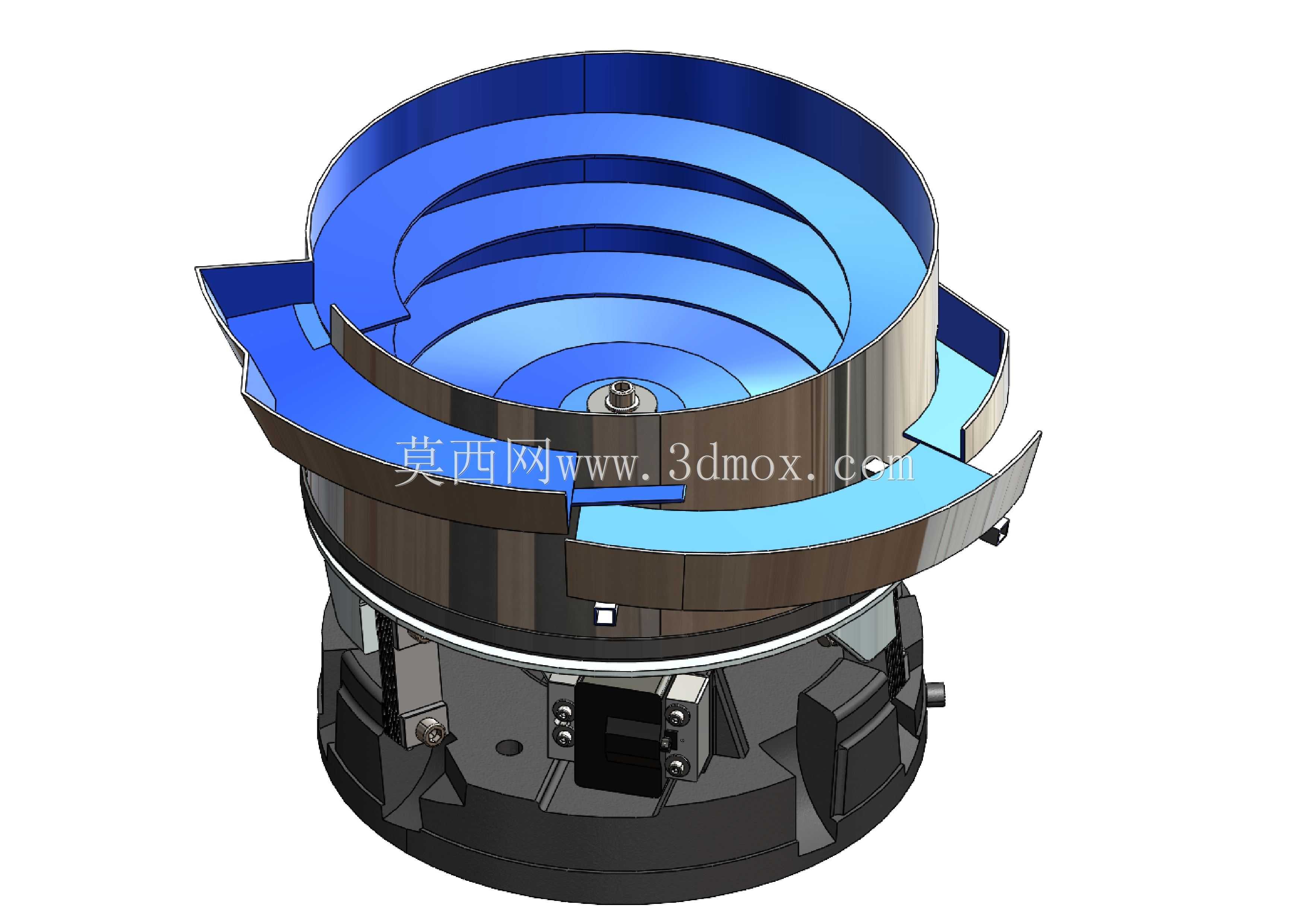

　　从结构设计逻辑来看，整套结构分为下部的振动驱动基座与上部的料斗螺旋轨道两大部分，下部基座内置振动发生组件，通过倾斜布置的弹性板簧将振动能量传递到上部料斗，让料斗产生垂直方向与周向扭转结合的复合振动，这种振动参数的匹配是设计核心——振幅过小会导致工件沿轨道爬升动力不足，容易出现物料堆积卡滞；振幅过大则会让工件在轨道上跳动幅度过大，无法完成姿态筛选，甚至直接跳出料斗。设计时需要根据待输送工件的单重、外形摩擦系数匹配对应的板簧刚度、振动频率参数，常规针对重量1g到50g的小型工件，振动频率多设置在工频附近的区间，单边振幅控制在0.5mm到1.5mm之间，保证工件能沿轨道稳步爬升的同时，有足够的姿态调整空间。

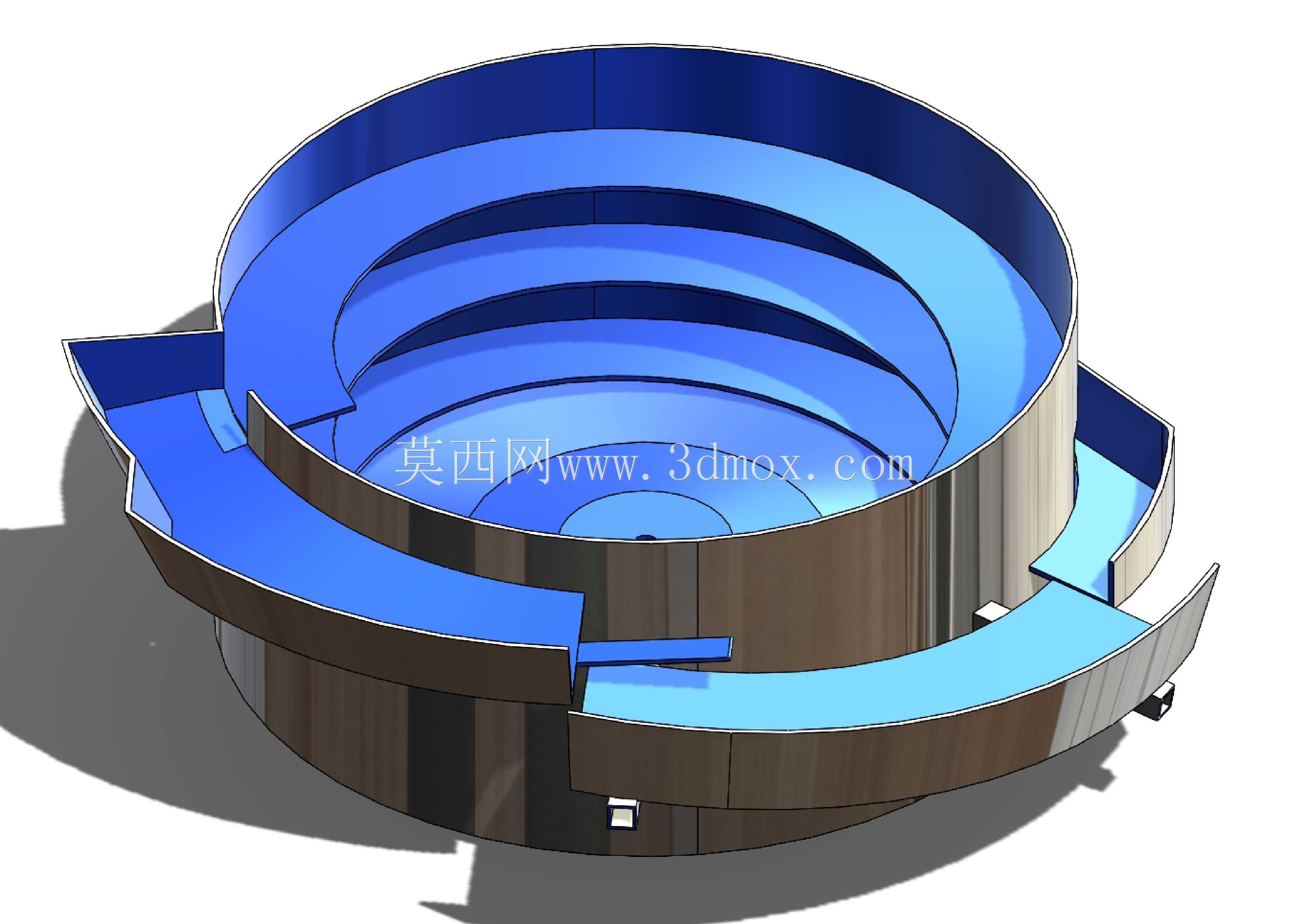

　　上部料斗的螺旋轨道设计是决定送料合格率的关键，轨道从料斗底部开始沿内壁螺旋抬升，每一圈轨道的宽度根据工件的最大轮廓尺寸设置，通常预留1.2倍到1.5倍的工件最大宽度余量，避免工件在爬升过程中卡滞。在轨道的不同抬升高度位置，会根据工件的外形特征设置对应的筛选结构：比如针对带凸缘的工件，会在轨道侧边设置缺口，让凸缘朝下的工件能挂在缺口上继续前进，姿态不对的工件直接掉回料斗底部重新循环；针对轴类工件，会在轨道上设置宽度渐变的开槽，让轴线沿轨道方向的工件能落入开槽保持定向，横置的工件则掉回料斗。轨道末端设置出料导向接口，接口的尺寸与下游输送轨道匹配，保证定向完成的工件能平稳过渡到下游工位，不会在出料位置出现卡堵。

　　从安装边界来看，这类振动给料结构的基座底部设置有均匀分布的安装孔位，安装时需要在基座与安装机架之间加装减震垫，避免振动传递到整个产线机架，影响其他设备的运行精度。整套结构的安装占用空间为圆形投影区域，直径根据料斗尺寸从300mm到800mm不等，高度方向通常在400mm到600mm区间，选型时需要根据产线的布局高度预留足够的安装空间，同时要保证出料口的高度与下游设备的接料高度匹配，避免出现工件跌落高度过大导致的磕碰、姿态翻转问题。料斗的内壁与轨道表面通常做抛光处理，降低工件与轨道之间的摩擦阻力，减少工件表面的划伤，对于有防静电要求的电子件送料场景，还会在料斗表面喷涂防静电涂层，避免静电吸附导致的工件卡滞或者静电损伤电子元器件。

　　在实际使用过程中，这套结构的料斗容量根据尺寸不同可容纳1L到10L的散料，可搭配储料仓实现自动补料，避免人工频繁加料影响产线连续运行。设计时还需要考虑不同工件的快速换型需求，上部料斗与下部振动基座采用快拆式连接结构，更换不同工件时只需要更换对应轨道结构的料斗即可，不需要调整下部的振动驱动组件，缩短产线换型的调试时间。针对易卡料的工件，还可以在轨道的易卡滞位置加装吹气辅助结构，通过定向的压缩空气气流辅助工件调整姿态，吹除卡滞的工件，提升送料的稳定性，减少停机清理的频次。整套结构没有复杂的传动齿轮、输送带等易损件，日常维护只需要定期检查板簧的紧固状态、减震垫的老化情况即可，运行可靠性高，能满足产线长时间连续运行的需求。
