12V750N小型电动线性执行器结构

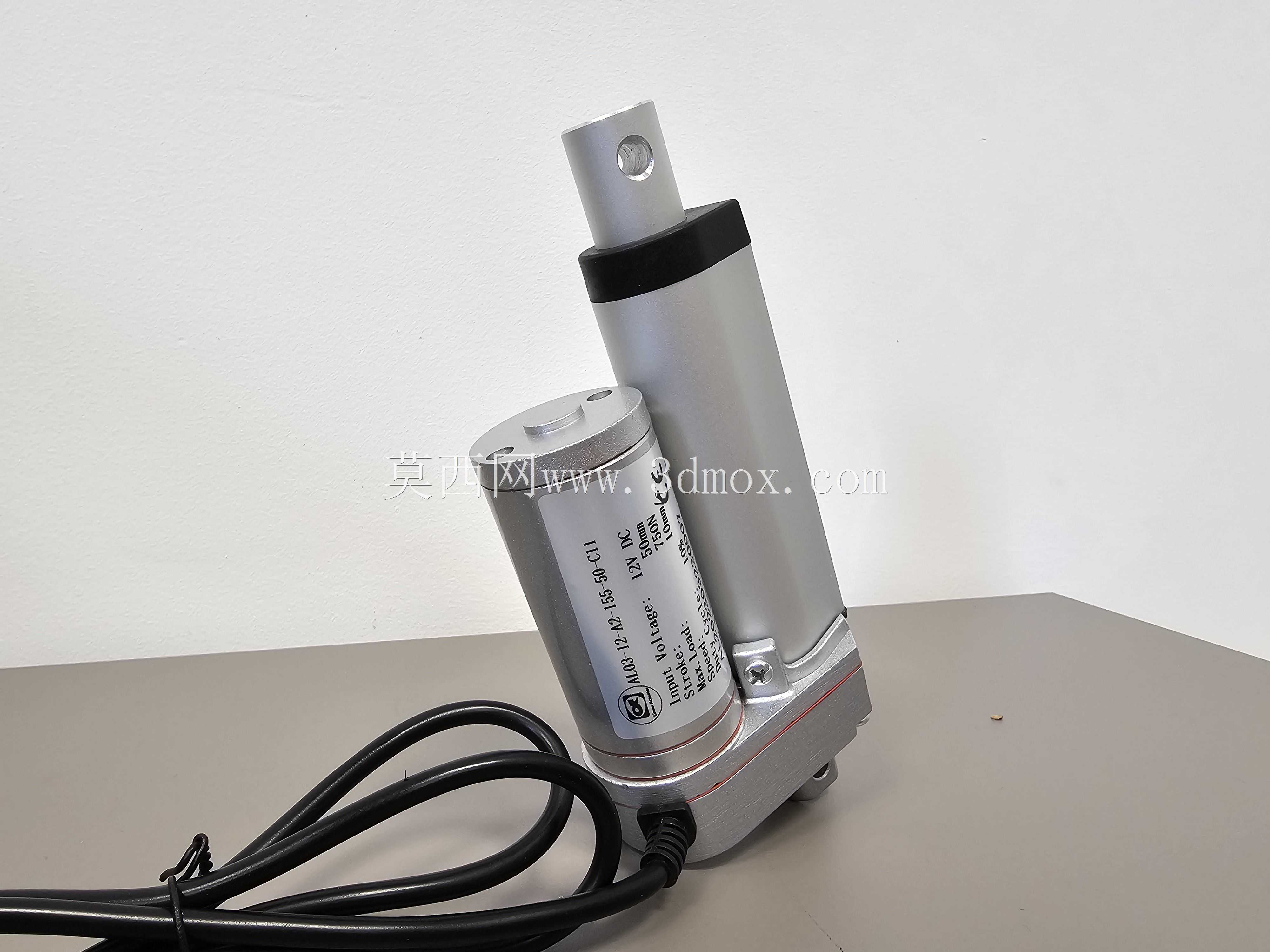

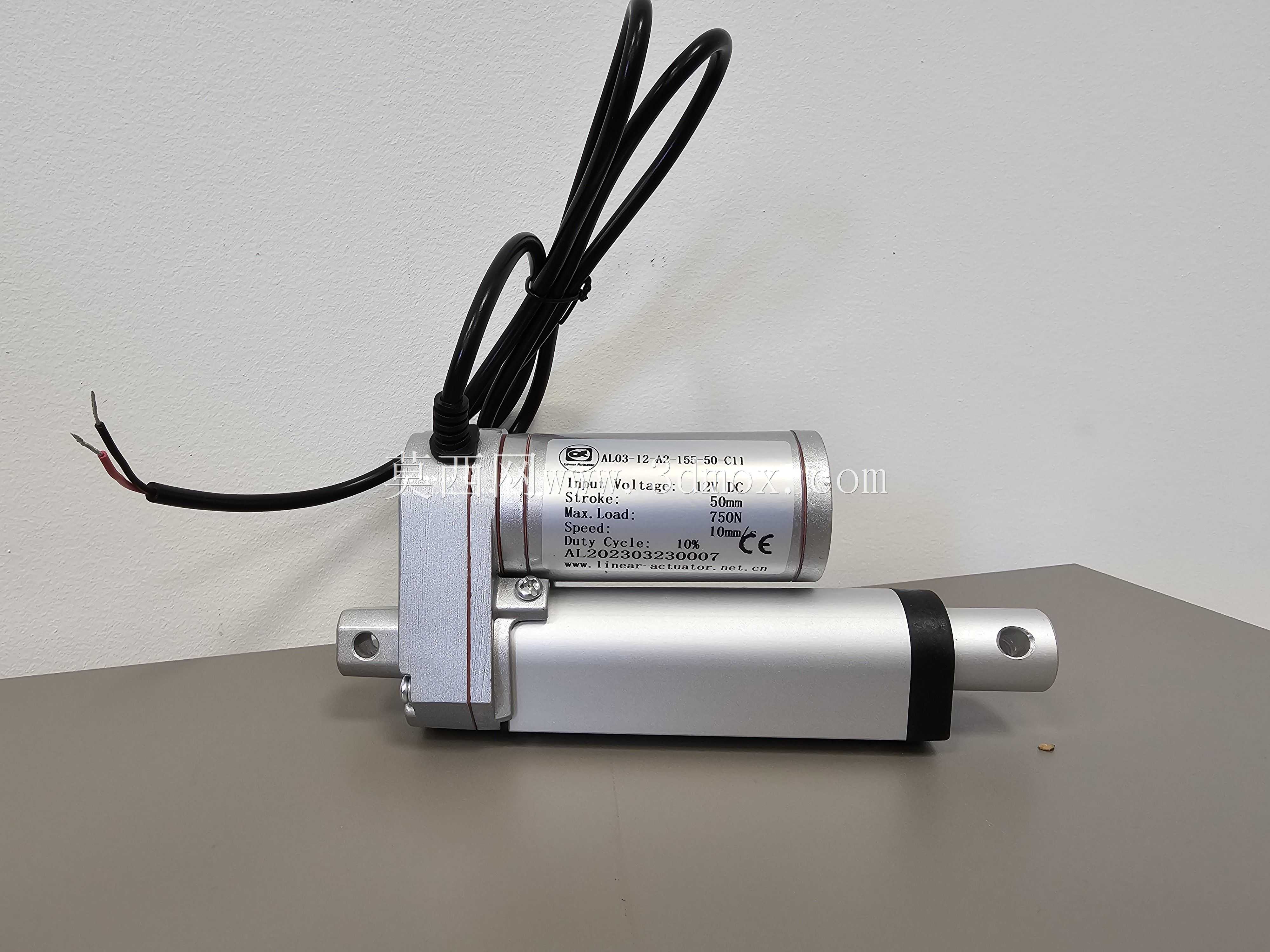

　　这款12V供电、额定输出推力750N的线性执行器，在小型自动化设备、民用机电改造、户外便携装备领域有着非常广泛的适配场景，比如小型升降台的高度调节、户外光伏板的角度微调、智能家居柜体的自动开合、小型农用机具的部件位姿调整，都能看到同规格执行器的应用身影。不同于大推力工业级重型推杆，这款小规格执行器主打紧凑安装空间下的直线往复驱动需求，不需要配套复杂的液压或气动动力源，仅靠直流供电就能实现稳定的直线伸缩动作，对于没有集中气源、液压站的分散式小型驱动点位来说，适配性远高于流体驱动类执行部件。从结构设计来看，这款执行器采用内置直流电机搭配减速增扭机构，再通过丝杠副将旋转运动转化为直线伸缩动作，行程设定为50mm，两端自带内部止动结构，

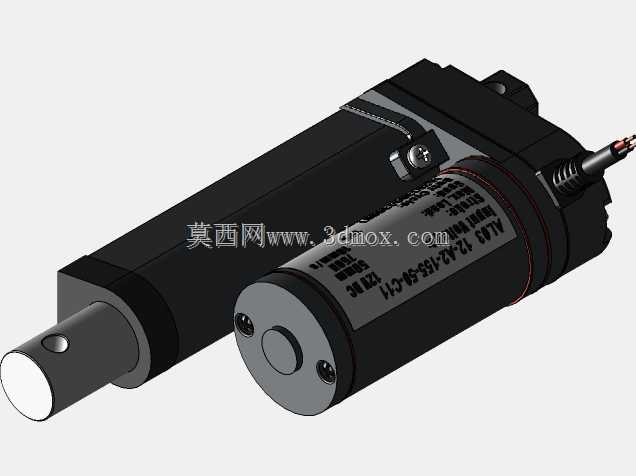

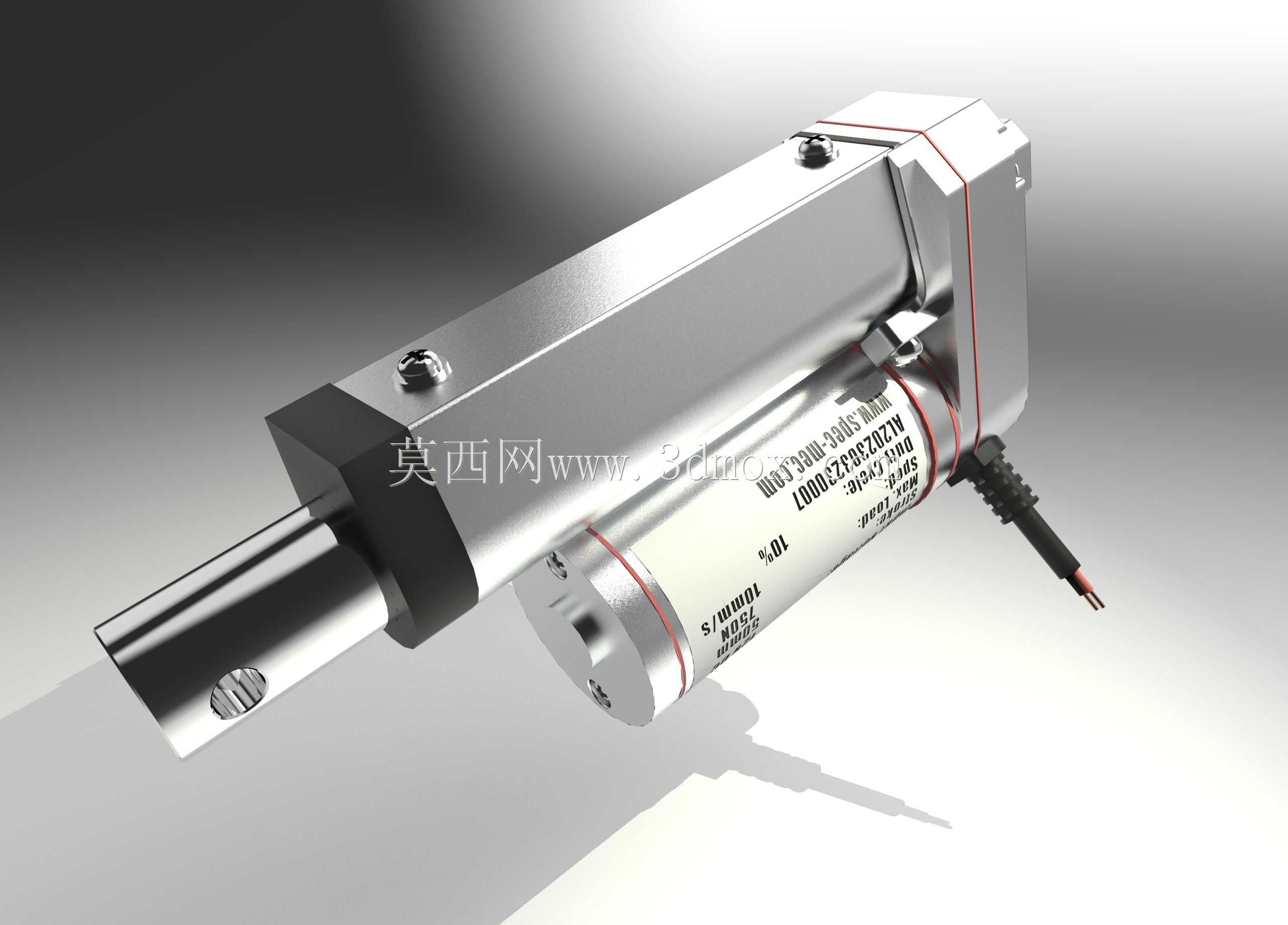

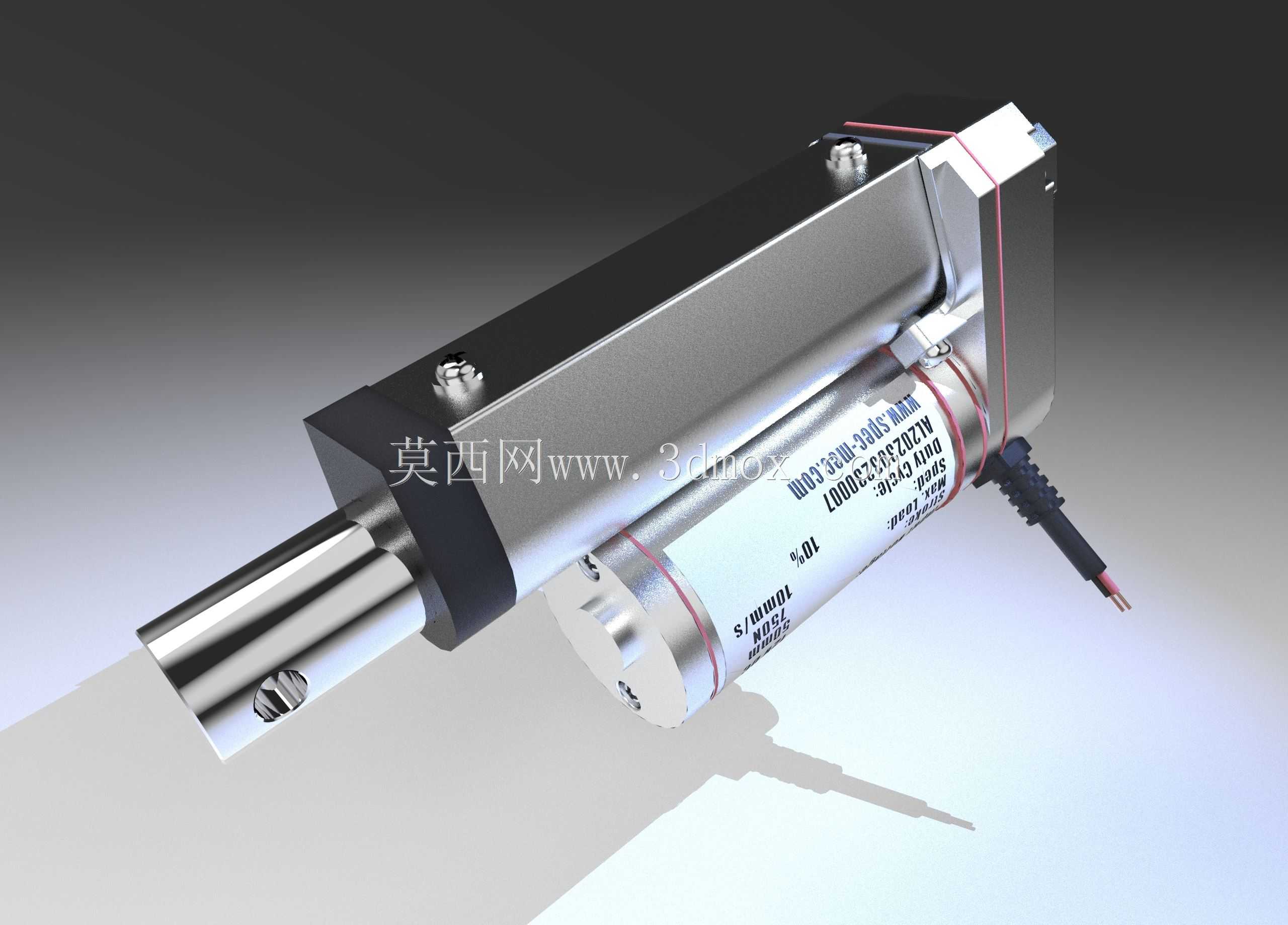

　　不需要额外在行程两端加装外置限位开关，当推杆运行到两个极限位置时，内部止动块会触发机械限位，切断动力传递路径，既避免了电机堵转烧损，也能防止推杆超行程脱出，降低了外围控制电路的设计复杂度，对于快速搭建原型设备的开发者来说，能省去不少限位调试的工作量。逆向建模还原这款执行器的时候，首先要明确安装边界的尺寸约束：执行器本体的主体截面为近似矩形的金属壳体，集成电机的筒状部分与主推杆腔体平行布置，尽可能压缩了径向安装尺寸，不会占用过多垂直于伸缩方向的安装空间；两端的安装接头采用带通孔的铰接耳结构，安装时可以通过销轴实现铰接固定，允许执行器在小角度范围内摆动，补偿安装面的位置误差，避免推杆运行过程中出现卡滞、别劲的问题。实际选型应用时，

　　要注意这款执行器的额定推力是在额定电压下的持续输出能力，不要长期超负载运行，尤其是推杆伸出到接近极限位置时，要避免硬冲击负载，防止内部止动结构受冲击损坏。从结构细节来看，推杆的外露杆体采用抛光金属材质，表面粗糙度控制在较低水平，既能降低伸缩过程中的摩擦阻力，也能减少外界粉尘、水汽附着在杆体表面被带入内部腔体的概率；尾部的出线端做了防弯折护套设计，反复摆动走线的时候不容易出现线芯断裂的问题，适配经常需要调整安装位置的移动类设备。在做设备结构布局的时候，要预留出执行器完全缩回和完全伸出两个状态的总长度空间，50mm行程对应的伸缩量要提前算入运动包络，避免设备运行时推杆与周边结构件发生干涉；如果是垂直安装使用的场景，要考虑执行器自锁性能，

　　这款带内部止动的结构在断电后可以保持位置，不会因为负载自重出现回缩，不需要额外加抱闸机构，对于需要断电保持位置的应用场景非常友好。建模过程中还原内部传动路径的时候，要注意减速机构与丝杠副的同轴度公差，实际生产中这个位置的同轴度如果超差，会直接导致推杆运行卡顿、推力损耗增大，甚至出现运行异响的问题；外壳的拼接缝隙做了错位止口设计，能提升整体的防护能力，应对日常使用中的溅水、粉尘环境足够使用。这类小规格线性执行器替代传统的气缸、液压缸做小型直线驱动，不需要配套管路、阀组、动力站，整体系统的复杂度大幅降低，维护成本也更低，尤其是在小批量定制设备、DIY改造项目里，这类部件的选用比例正在逐年提升，做结构设计的时候提前掌握这类标准执行器的安装尺寸、性能参数，能大幅缩短设备开发周期，减少非标驱动机构的设计工作量。
