米格-23MLD可变后掠翼歼击机三维结构模型

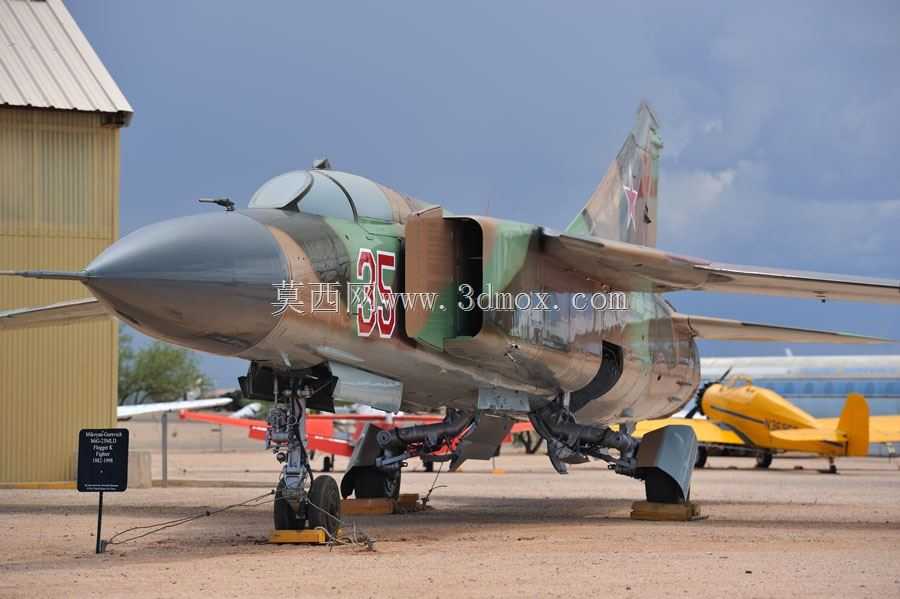

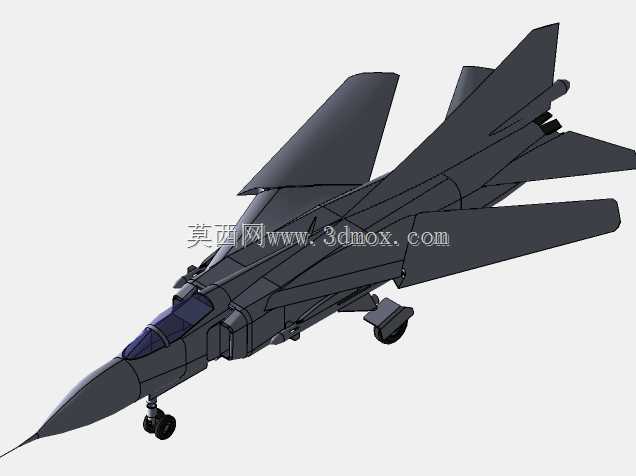

　　该模型还原的米格-23MLD是米格-23系列的后期改进型歼击机，作为冷战时期前线航空兵的核心制空装备，其设计核心围绕前线机场短距起降、不同高度空优作战、对地支援等多任务场景展开，建模过程完整还原了该机型的气动布局、结构分块与机载系统布置逻辑，可用于航空装备结构教学、作战仿真场景搭建、航空科普展品开发等多个领域。从气动设计思路来看，该机型最核心的特征是可变后掠翼结构，建模时完整复现了机翼后掠角16度、45度、72度三个典型档位的结构形态，对应起降阶段、亚音速巡航阶段、超音速突防阶段的不同气动需求：起降状态下机翼展开至最小后掠角，可获得最大升阻比，缩短前线简易跑道的滑跑距离；亚音速巡航时调整至中等后掠角，兼顾航程与机动性能；

　　超音速飞行时机翼收拢至最大后掠角，减小飞行阻力，提升高速冲刺能力。模型中完整还原了机翼转轴的结构位置、翼面翼刀的布置、前缘襟翼与后缘襟副翼的分块结构，甚至还原了机翼下的挂点接口位置，可匹配不同机载弹药、副油箱的挂载装配需求。机身结构部分，模型按照实机的半硬壳式机身结构进行分块建模，从机头的圆锥形雷达罩开始，依次还原了座舱段、进气道段、发动机舱段、尾段的结构轮廓：机头雷达罩采用介电材质对应的曲面建模，保证曲面曲率连续，还原实机的雷达透波结构外形；座舱段完整还原了水泡形座舱盖的曲面弧度、风挡的安装角度、座舱内弹射座椅的大致安装位置与仪表板的布局轮廓，可满足可视化仿真的细节需求；两侧进气道采用矩形二元可调进气道设计，

　　建模时还原了进气道斜板的调节结构位置、附面层隔道的间隙尺寸，保证进气道与机身之间的流道空间符合实机的气动设计逻辑，避免出现结构干涉的问题；发动机舱段围绕单台大推力涡喷发动机的安装轮廓建模，还原了机身中部的减速板结构、机腹的外挂点布局，尾段则完整还原了全动平尾、单垂尾、腹鳍的结构外形，垂尾上的航行灯安装位、方向舵的分块线、平尾的转轴位置都做了对应还原，保证气动操纵面的结构边界清晰。起落架部分采用前三点式起落架布局，建模时还原了前起落架的双轮结构、主起落架的摇臂式收放结构、起落架舱门的轮廓与收放间隙，轮胎的胎面花纹、起落架减震支柱的伸缩段结构、着陆灯的安装位置都做了写实还原，可用于地面滑行、停机状态的场景展示。从尺寸边界来看，

　　模型严格按照实机的尺寸比例建模，整机长度不含空速管约15.8米，翼展在最小后掠角状态下约13.9米，最大后掠角状态下约7.8米，机高约4.8米，所有结构的安装边界都符合实机的装配逻辑，比如垂尾顶端与平尾的高度差、机翼转动时与机身的间隙、起落架放下时的整机接地高度都控制在合理误差范围内，不会出现结构穿模、比例失调的问题。机载设备部分，模型还原了机身头部的敌我识别天线、空速管的安装位置，机翼下的导弹挂架、机腹的副油箱挂点轮廓，尾喷口的可调收敛扩张片结构，甚至还原了机炮口的位置与机身表面的维护口盖分块线，保证外观细节的还原度。在实际应用中，该模型可用于航空院校的飞行器结构教学，帮助学员理解可变后掠翼战机的结构设计逻辑与气动特性；也可用于军事仿真场景的搭建，作为空中作战单元的三维载体；还可用于航空文创产品的开发，比如3D打印实体航模、科普展品的结构原型。建模过程中对曲面曲率的控制、结构分块的逻辑都遵循航空装备的设计规范，比如机身曲面的G2连续保证外观顺滑，活动翼面的转轴位置与转动角度范围符合实机的操纵行程，所有结构的壁厚、连接位置都参考实机的结构受力逻辑做了简化还原，既保证了外观的写实度，也控制了模型的面数，可适配不同的渲染、仿真平台使用需求。
