轻木构架式滑翔遥控飞机结构设计

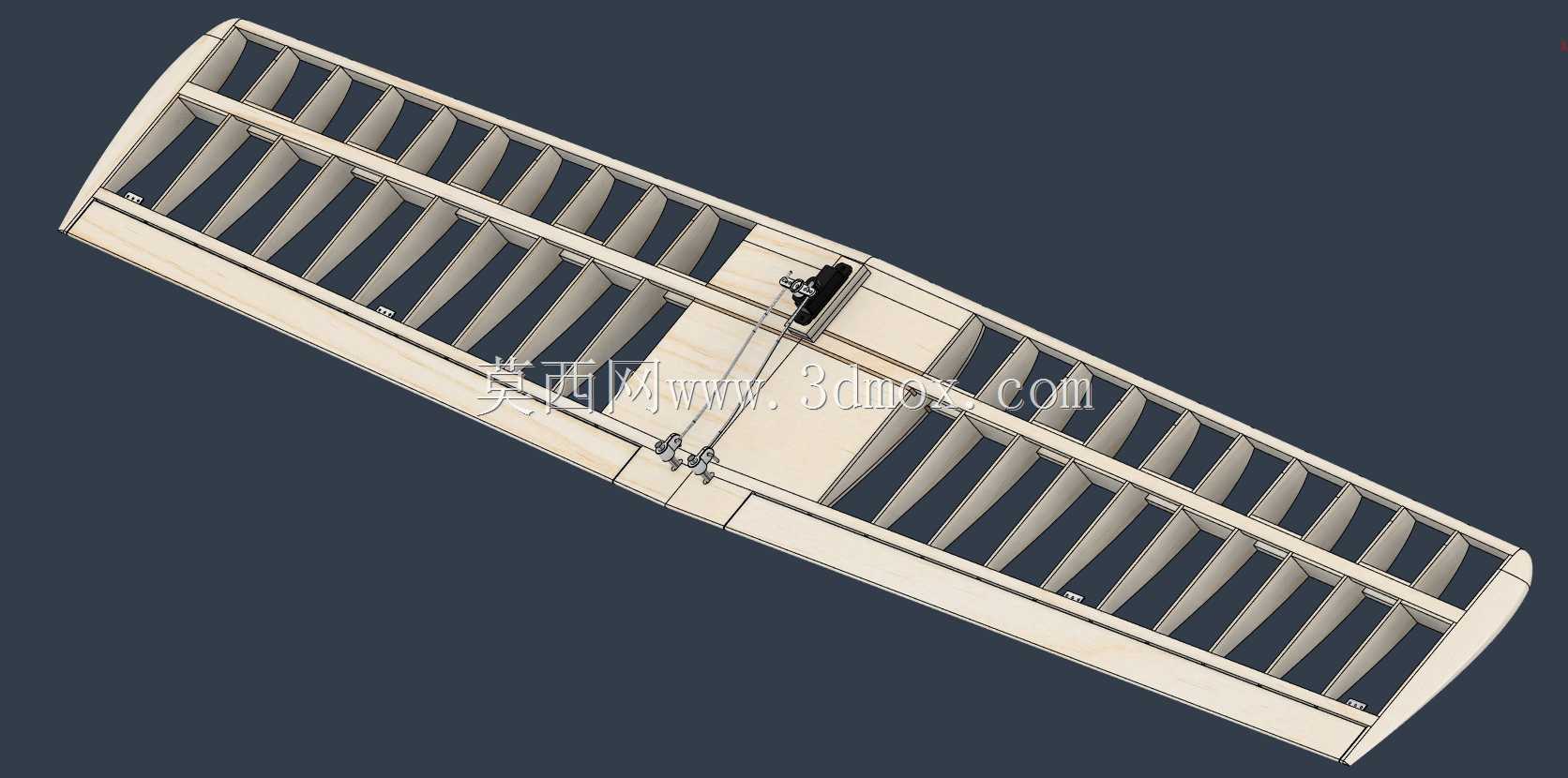

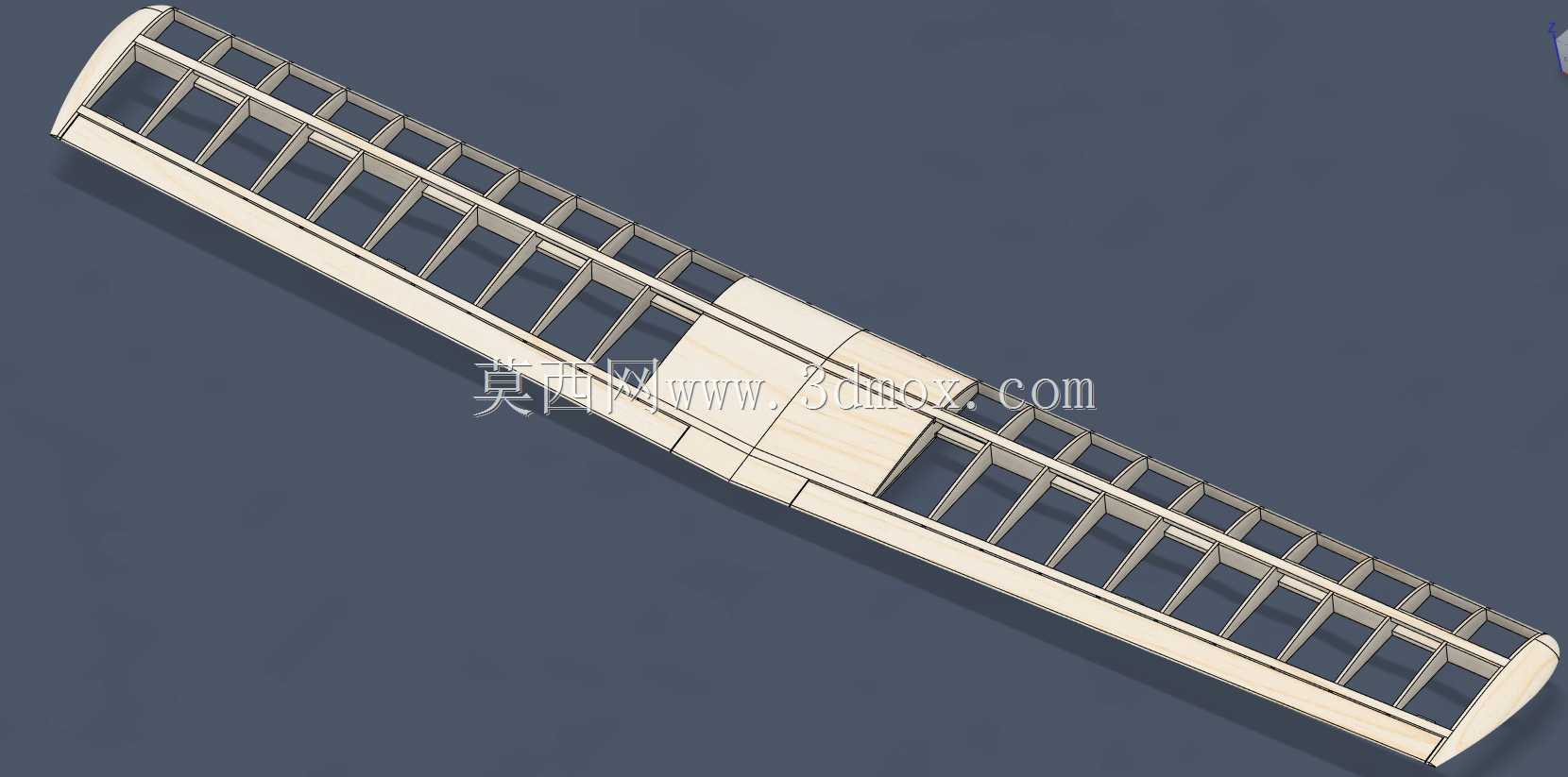

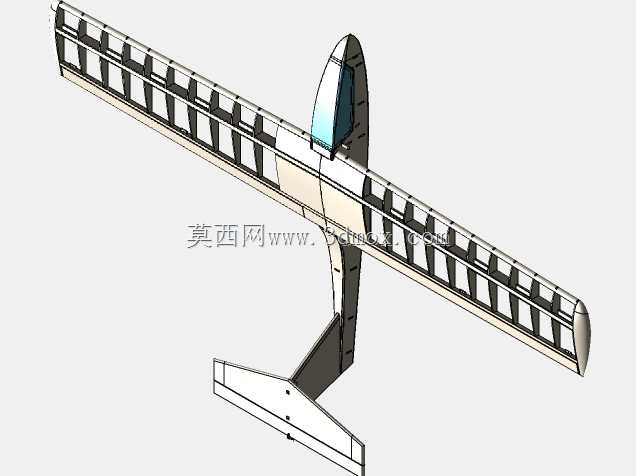

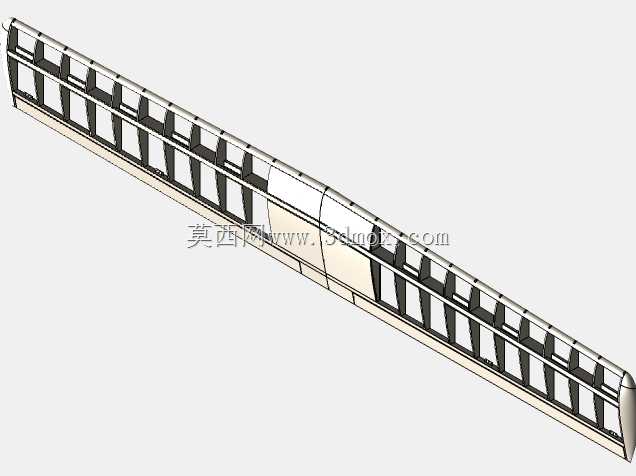

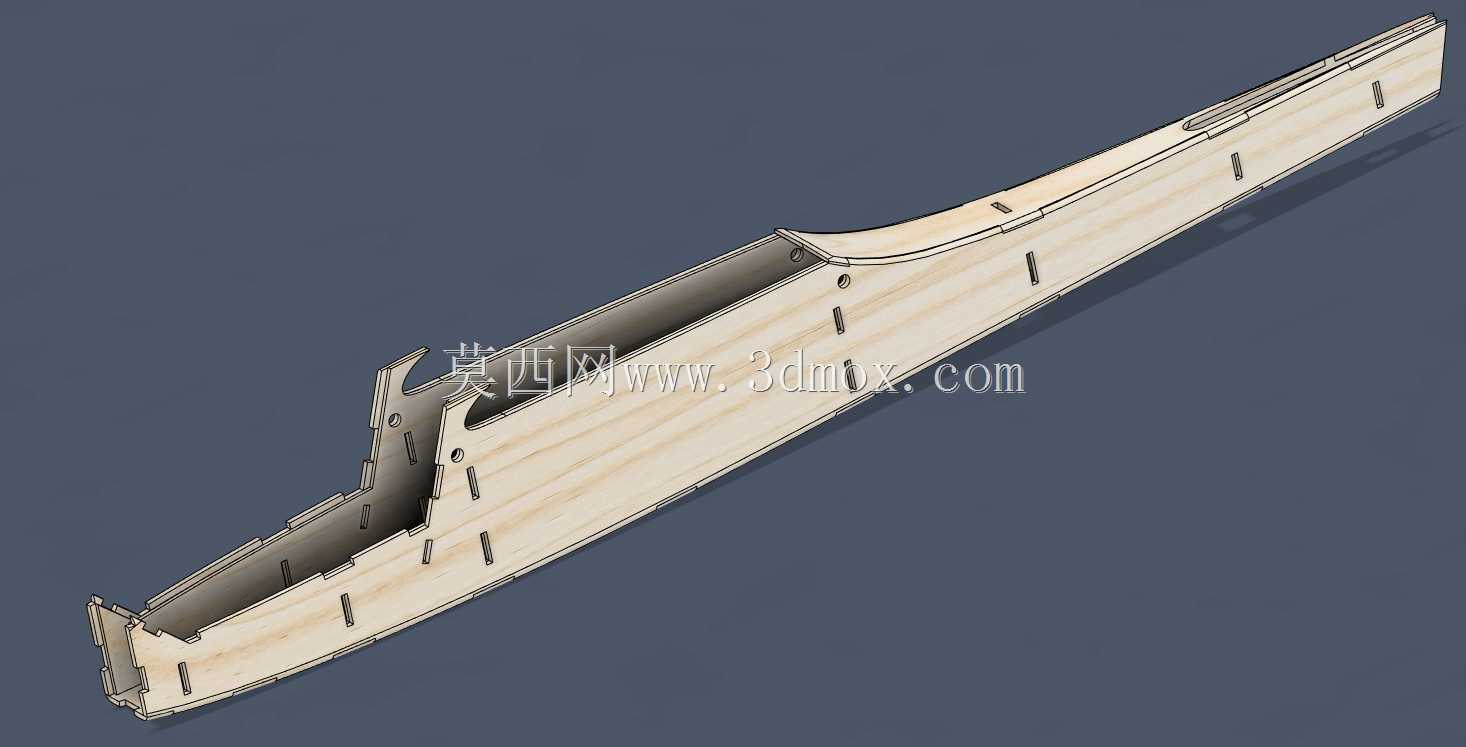

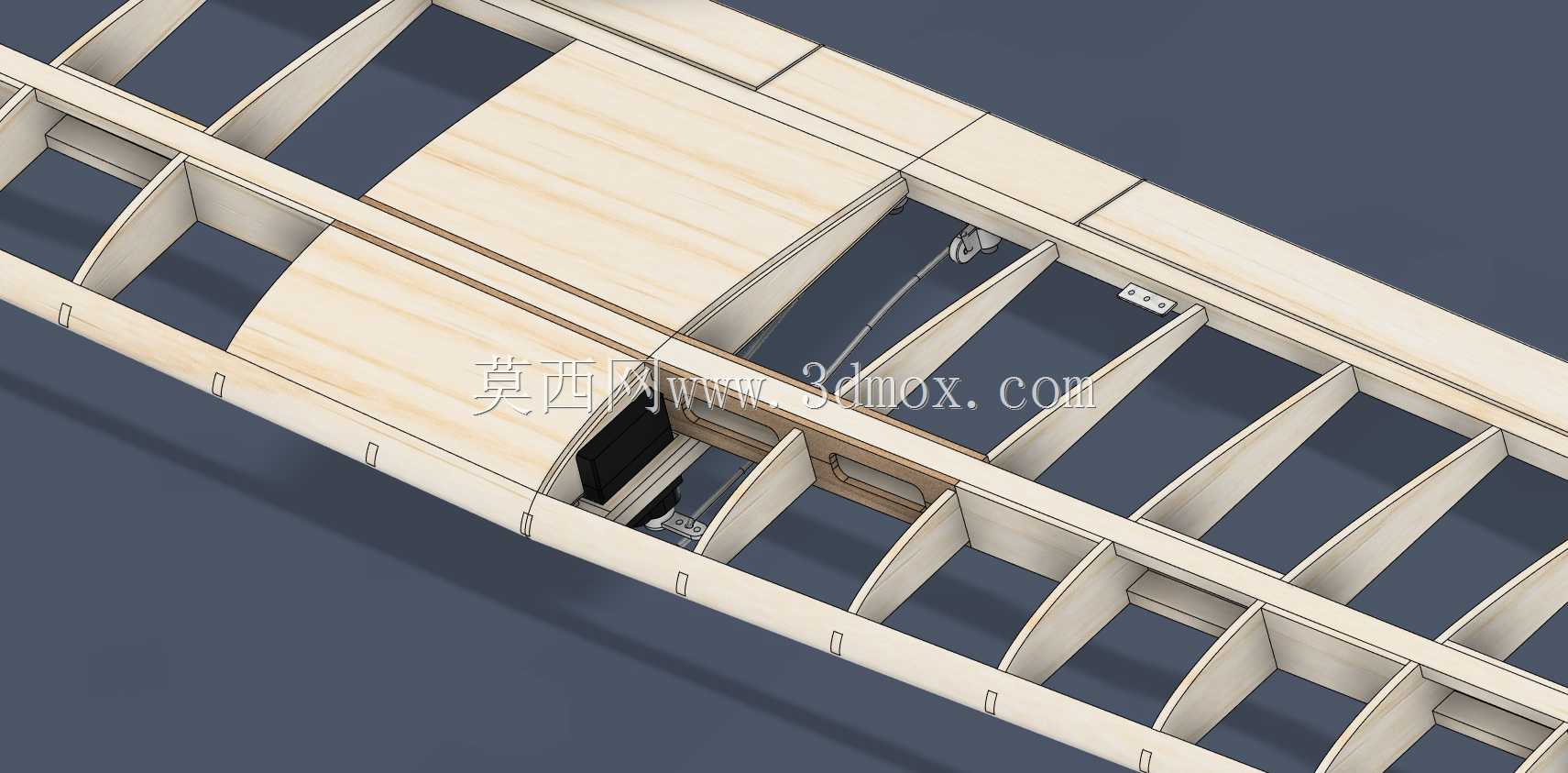

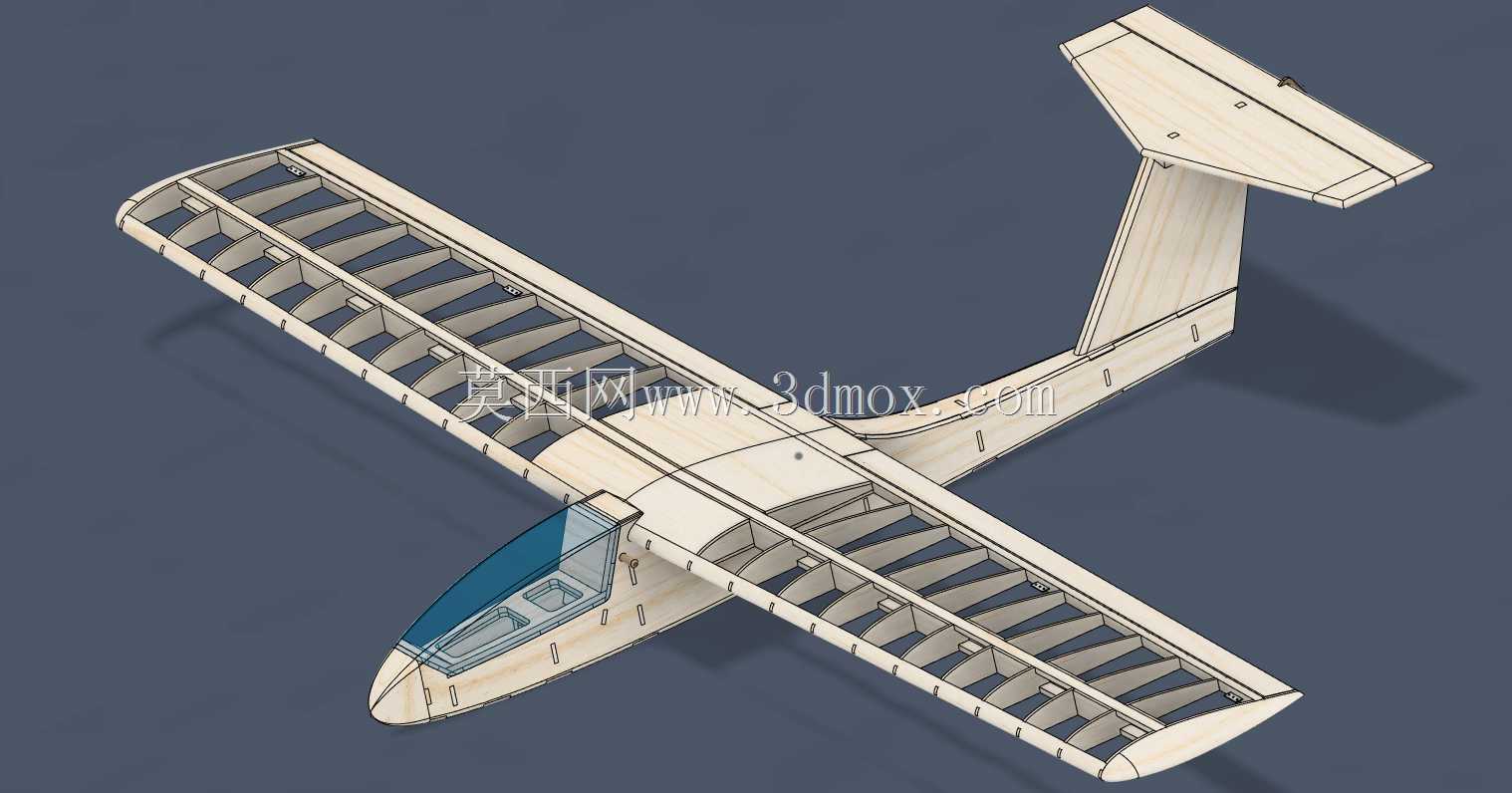

　　这款轻木构架式固定翼滑翔机，主要面向航模爱好者的户外飞行、航模教学实训以及小型航空科普场景使用，整体采用镂空桁架式骨架设计，在保证结构强度的前提下最大限度降低整机自重，适配低速滑翔飞行的气动需求。从结构设计逻辑来看，整机采用分段式模块化搭建思路，机翼部分采用平行翼肋搭配前后缘条的传统轻木航模结构，翼肋上预留的蒙皮粘接定位边，能够方便后续覆盖热缩蒙皮时快速对齐，保证翼型的准确度，避免蒙皮张拉后出现翼型变形的问题；翼肋之间的镂空间隔经过受力校核，既不会因为间隔过大导致飞行中机翼出现颤振，也不会因为结构过密增加不必要的重量，机翼与机身的连接位置预留了插接安装位，能够快速完成机翼的拆装，方便日常携带与运输维护。机身部分采用半硬壳式构架设计，

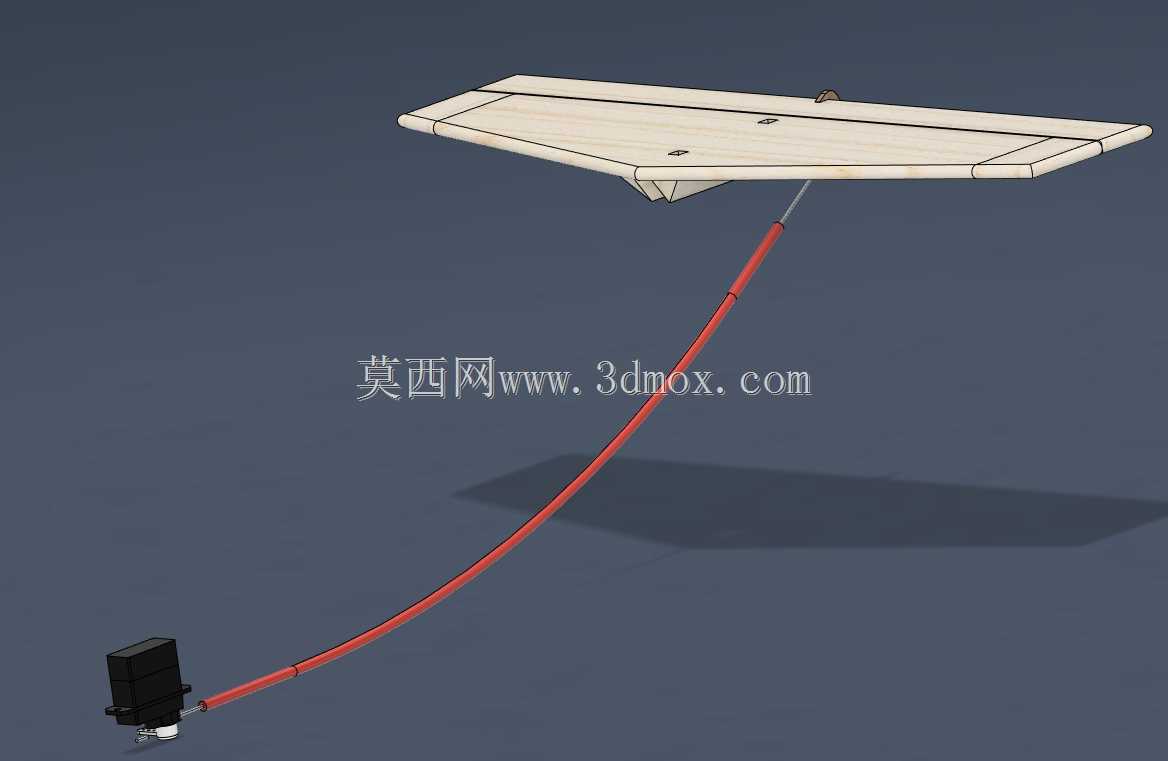

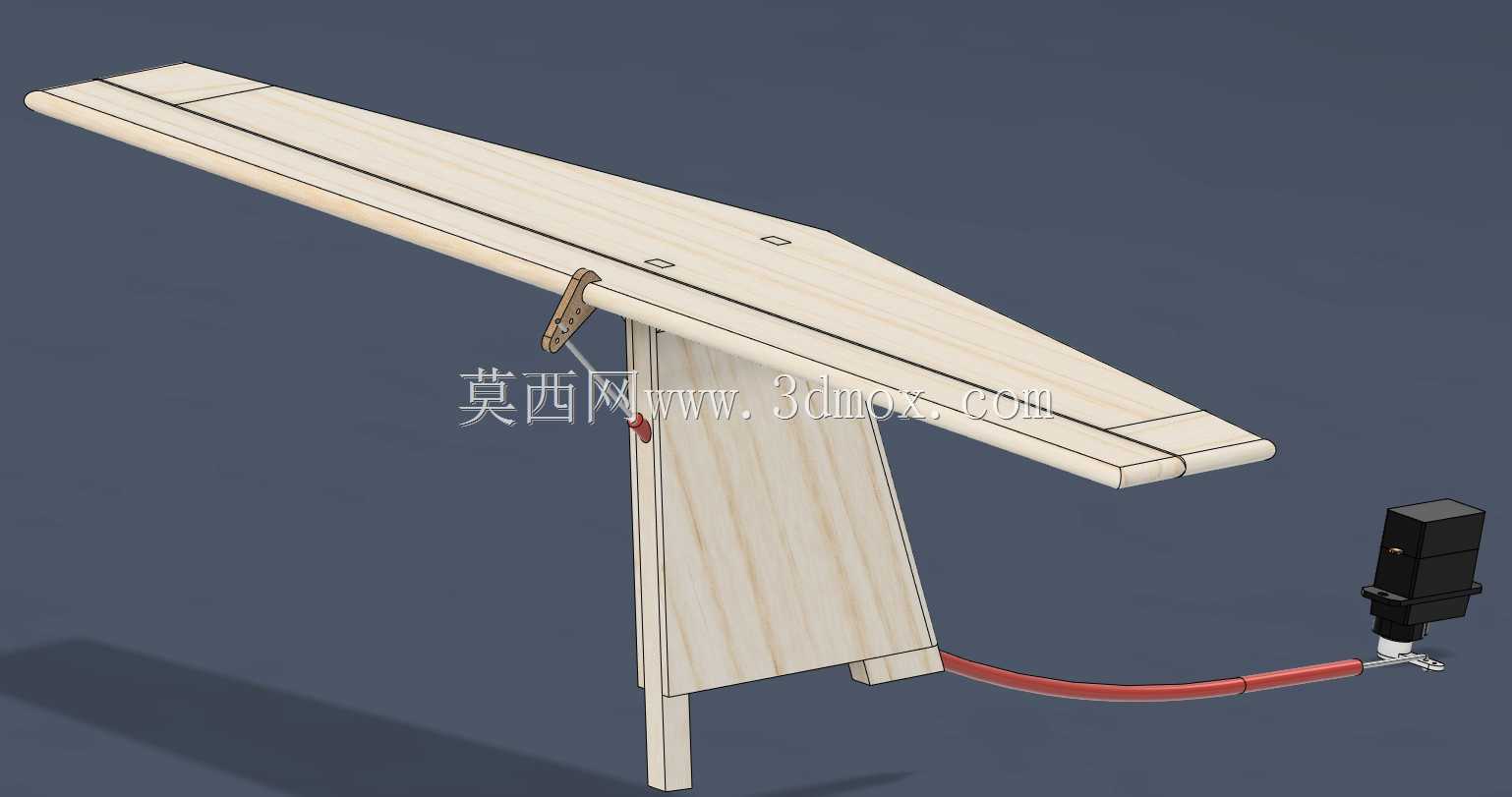

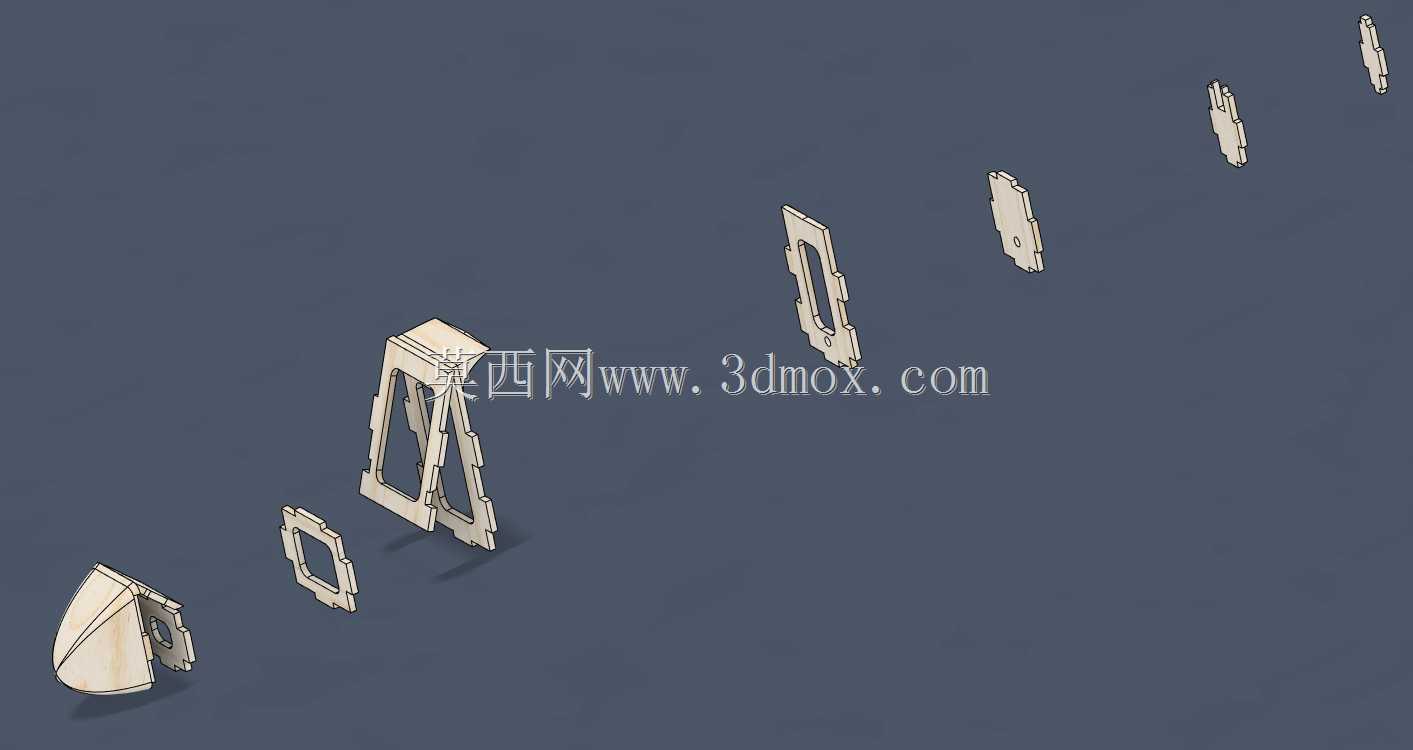

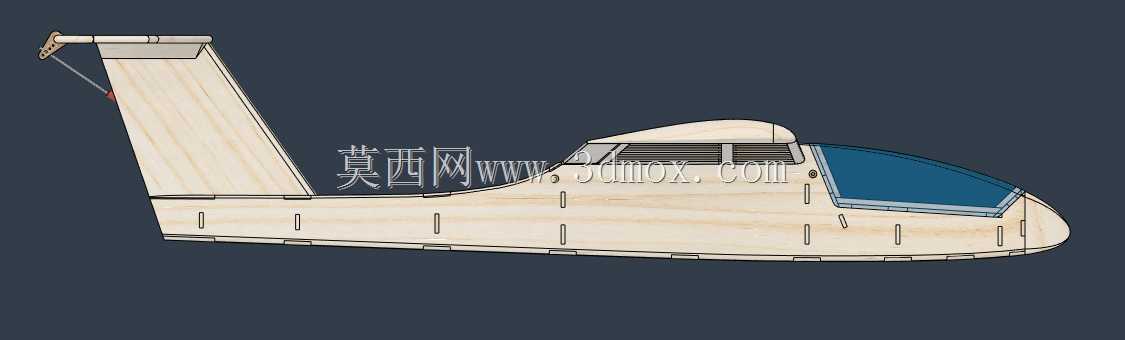

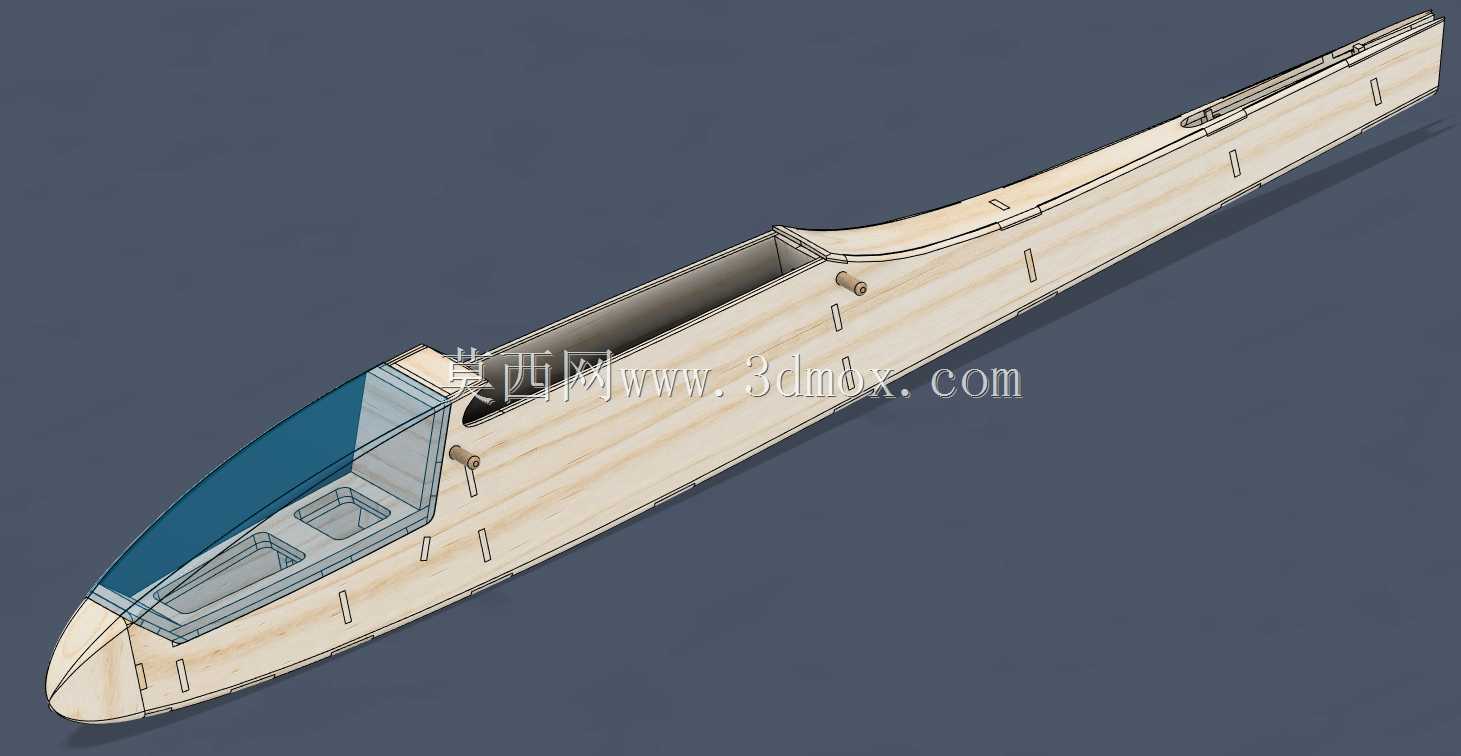

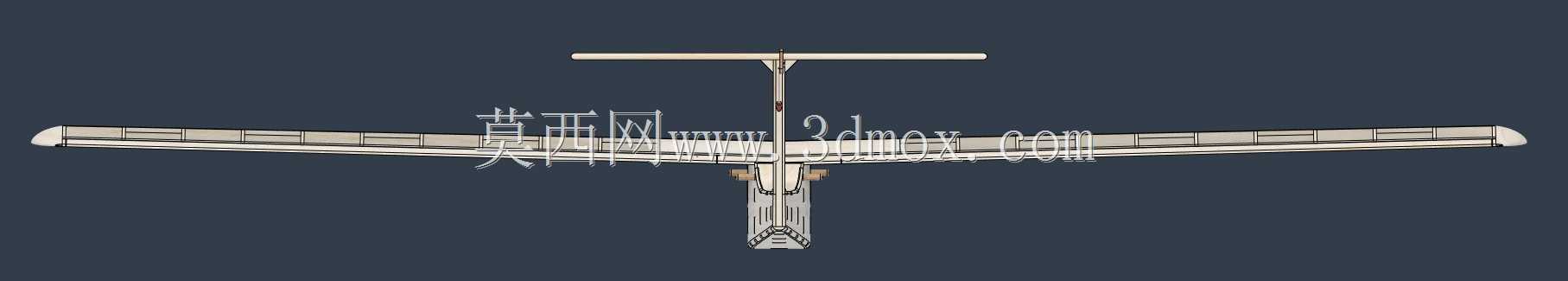

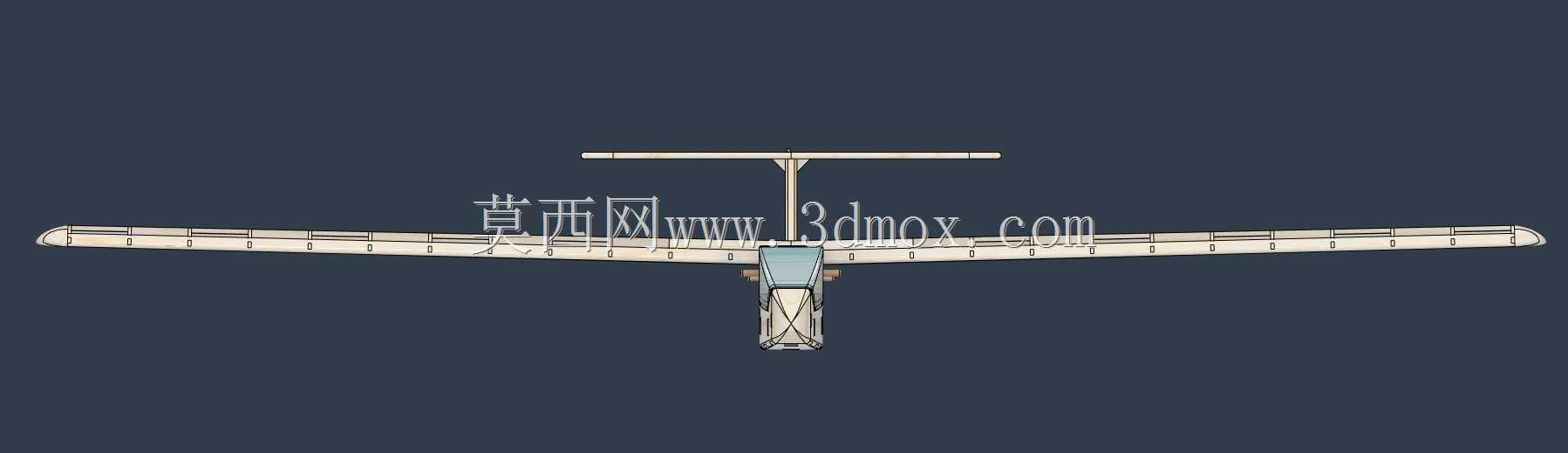

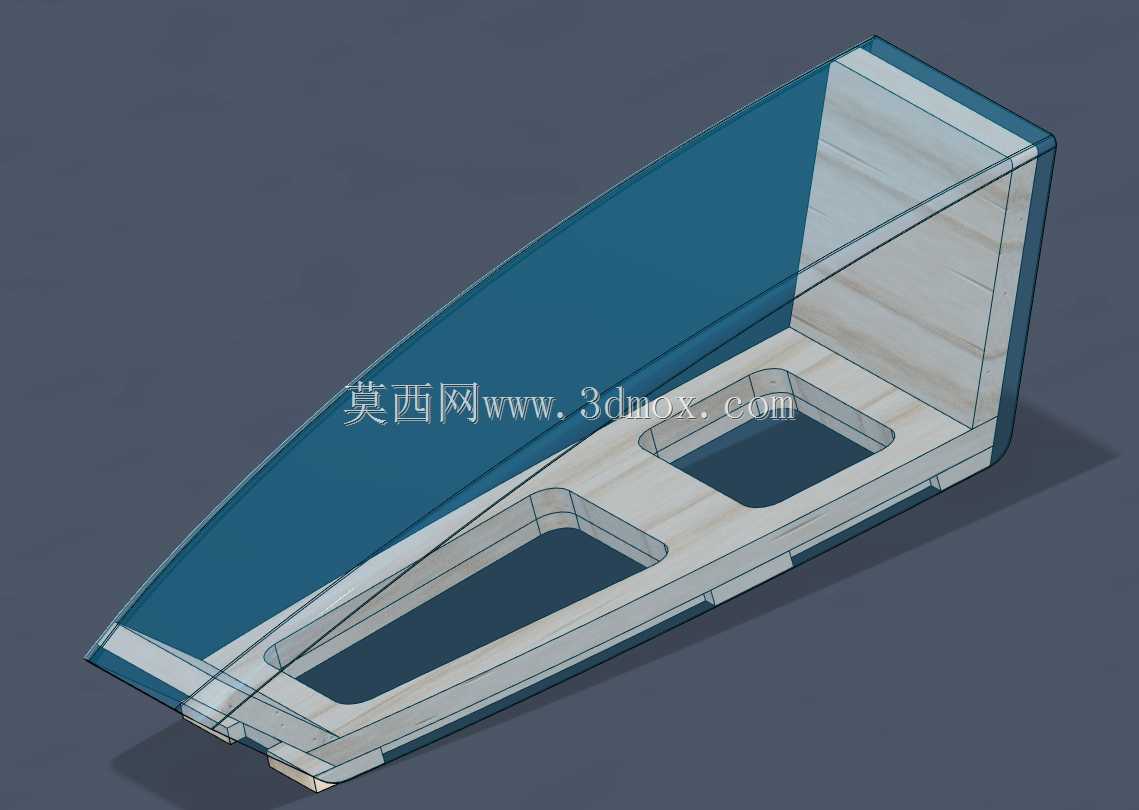

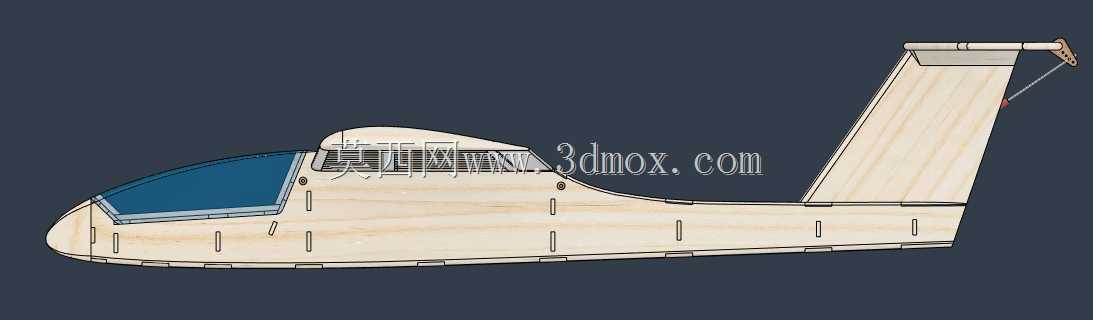

　　纵向布置的主梁承担飞行过程中的弯曲载荷，横向隔框维持机身截面形状，机头位置预留了动力设备、舵机以及电池的安装舱位，舱体周边的加强筋结构能够避免设备安装时出现结构开裂，透明座舱罩的定位卡槽与机身骨架精准匹配，安装后能够保证外形的流线度，减少飞行过程中的气动阻力。尾翼部分采用常规高置T型尾翼布局，水平尾翼与垂直尾翼同样采用轻木骨架结构，舵面的铰接位置预留了合页安装槽，能够直接粘贴标准航模合页，保证舵面转动的灵活性与同轴度，避免飞行中出现舵面卡滞的问题。从安装边界尺寸来看，整机翼展适配常规公园开阔场地的飞行需求，机身长度与翼展的比例经过气动配平计算，滑翔时的重心位置落在机翼弦长30%的标准区间内，不需要额外增加配重即可满足静稳定飞行要求；

　　机身内部的设备舱尺寸能够兼容常规9g微型舵机、小型电调以及2S锂电池的安装，舵机走线的预留槽位沿着机身主梁内侧布置，能够避免走线外露影响气动外形，也能减少飞行过程中导线晃动带来的干扰。这款模型的结构设计充分考虑了手工制作的便利性，所有骨架零件均采用平板切割加工的工艺适配性设计，不需要复杂的曲面成型工序，爱好者只需要按照定位标记完成拼接即可保证整体装配精度，机翼的翼型采用低速高升阻比的平凸翼型，在无动力滑翔状态下能够获得更长的留空时间，搭配小型动力系统后也能完成基础的特技动作；机身尾部的尾轮安装位预留了钢丝转向的连接结构，能够配合方向舵实现地面滑行的转向控制，起落架的安装位置经过受力优化，能够承受常规起降时的冲击载荷，

　　避免硬着陆时出现骨架断裂的问题。在实际使用场景中，这类构架式轻木滑翔机既可以作为航模入门爱好者学习固定翼飞机结构、气动原理的实训载体，也可以作为休闲飞行的户外玩具，相比泡沫材质的航模，轻木骨架结构的维修便利性更高，出现局部结构损坏时只需要替换对应的翼肋或者隔框零件即可完成修复，不需要整体更换机身部件；同时镂空的骨架结构也方便爱好者对内部设备进行调整，根据不同的飞行需求更换不同容量的电池或者不同拉力的动力电机，调整整机的推重比来适配滑翔飞行或者特技飞行的不同需求。设计过程中针对各个连接节点的受力情况做了针对性加强，比如机翼与机身的插接位置、尾翼与机身的连接位置、动力电机的安装座位置，都额外增加了层板加强片，分散集中应力，避免飞行过程中出现结构失效；所有零件的拼接位置都设计了定位榫头，装配时不需要复杂的夹具定位即可保证各部件的相对位置精度，降低手工制作的难度，即使是初次接触轻木航模制作的爱好者，也能按照结构顺序完成整机的装配，获得飞行性能稳定的成品。
