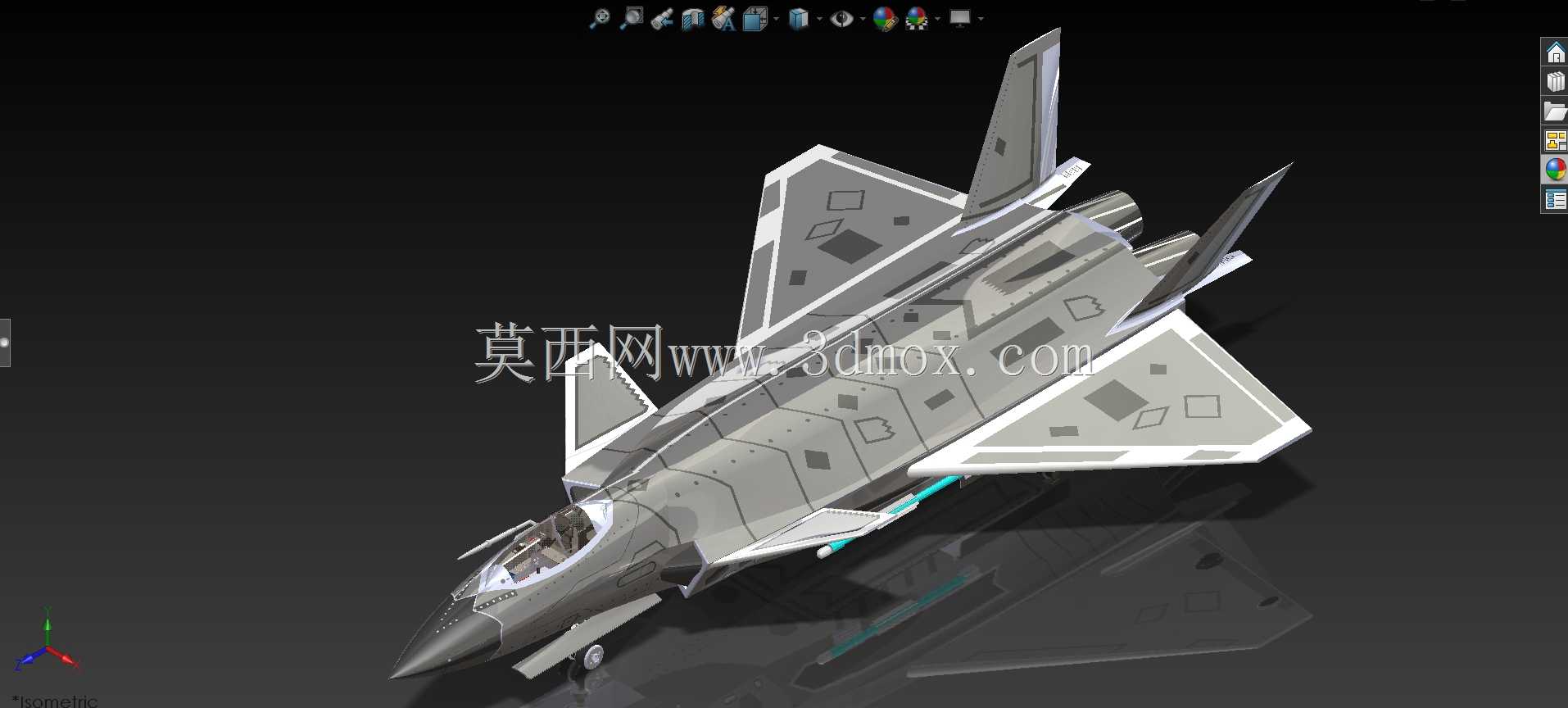

隐身制空歼击机整机结构三维数模

　　该三维数模完整还原了双发重型隐身制空歼击机的全机结构细节，建模过程中严格对标第四代战斗机的气动设计准则与结构布局逻辑，覆盖从外蒙皮形面到内部承力框架、起落架收放机构、气动操纵面的全系统结构。在航空装备研发场景中，这类高精度整机数模可用于气动仿真前置验证、结构干涉排查、地勤保障模拟训练等多个环节，相比传统二维图纸能够更直观地呈现各系统的空间装配关系，减少方案迭代阶段的物理样机试制成本。

　　从实际用途维度看，该机型承担的核心任务是制空权争夺、远程截击与纵深突防，因此建模时重点还原了其低可探测性气动外形特征：菱形机头截面可将正面入射雷达波偏转到非威胁方向，DSI无附面层隔道进气道既简化了结构重量，又能遮挡发动机压气机叶片这一强雷达反射源，全动垂尾与差动平尾的组合布局，在保证大迎角机动操纵效率的同时，进一步缩减了侧向雷达反射截面积。机身采用翼身融合升力体设计，整个机身段在飞行过程中可提供可观的附加升力，配合边条翼拉出的脱体涡，能在亚音速与跨音速区间大幅提升升阻比，缩短起降滑跑距离，同时优化超音速巡航阶段的阻力特性。

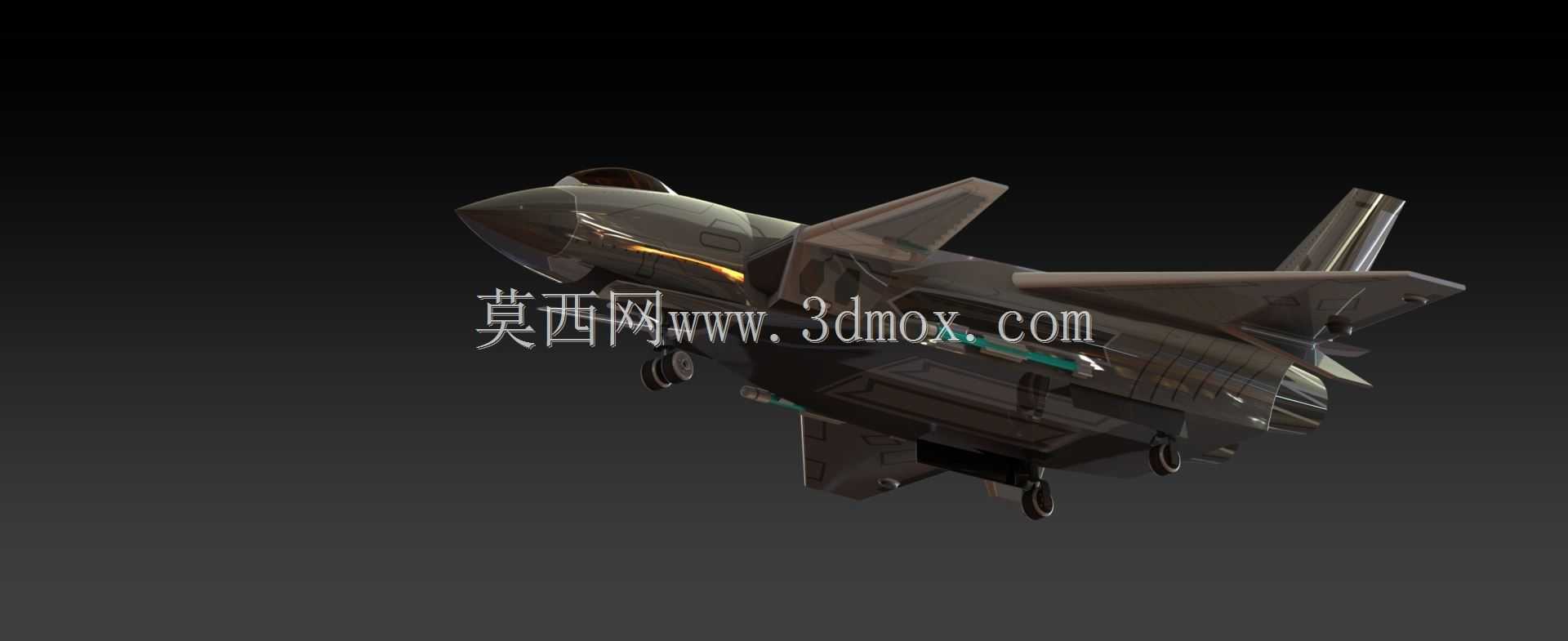

　　结构设计层面，数模中完整呈现了前三点式起落架的收放路径与安装边界：前起落架为双轮结构，布置于进气道下方承力隔框上，收放时向前翻转收纳于前机身起落架舱，舱门采用锯齿形接缝设计，兼顾结构强度与隐身要求；主起落架为单轮结构，通过摇臂式缓冲机构连接于机翼根部承力盒段，收放时向内翻转收纳于机身侧部主起落架舱，缓冲支柱的行程参数充分考虑了大下沉率着陆场景下的吸能需求，可满足野战机场粗糙跑道的起降使用要求。起落架舱门、航电舱门、武器舱门的接缝处均做了锯齿化处理，所有口盖的连接点均隐藏于机身内侧，避免外露结构形成雷达波角反射效应。

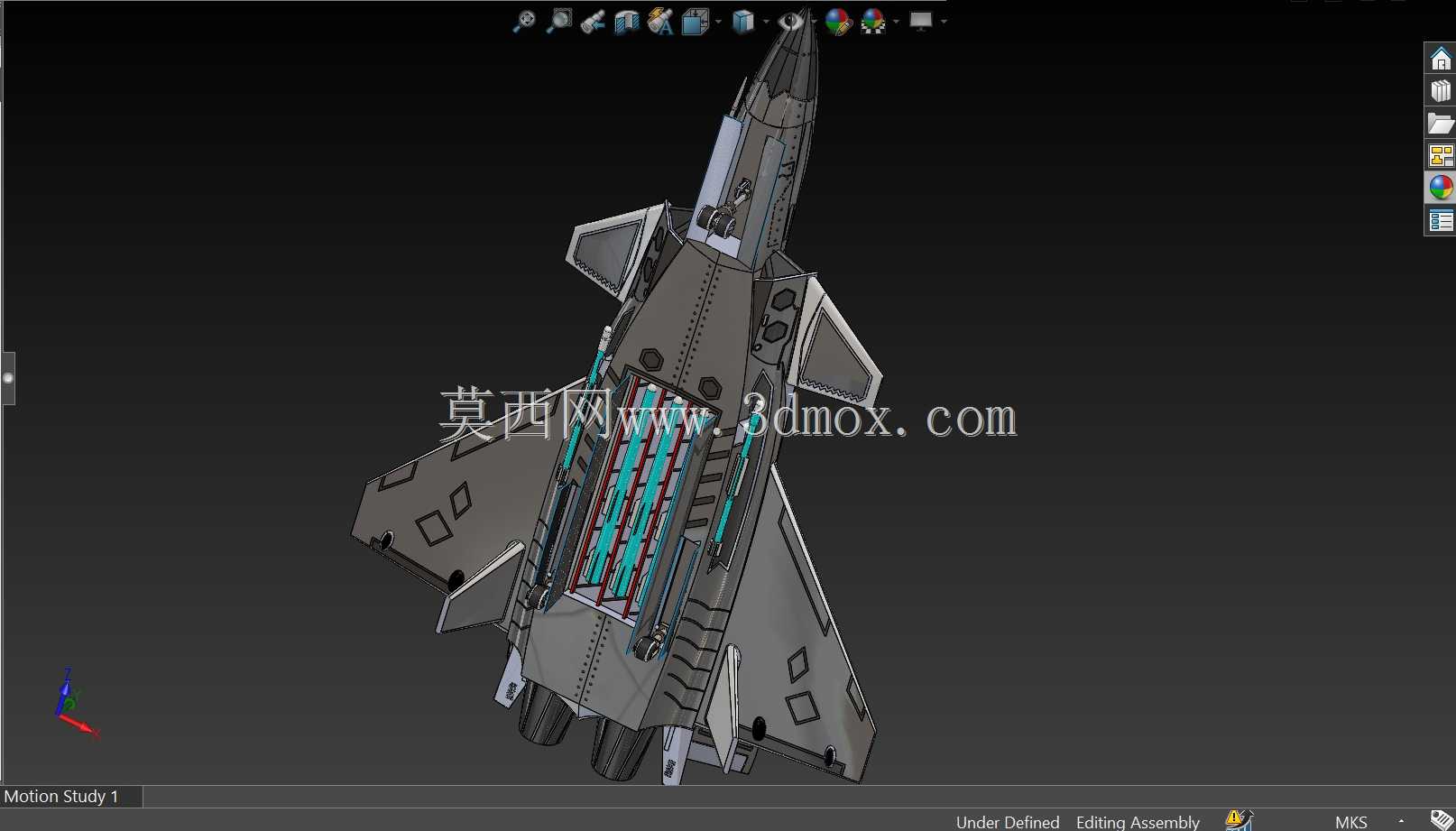

　　气动操纵面的结构还原也贴合实际工程逻辑：全动垂尾可通过差动动作实现偏航操纵与航向稳定，配合机翼后缘的襟副翼差动，可完成小半径转弯、大迎角滚转等复杂机动动作；机翼前缘的机动襟翼可根据飞行速度与迎角自动调整偏转角度，在低速起降阶段下偏提升升力，在超音速飞行阶段适当调整减小波阻。数模中机身中段的内置弹舱结构预留了充足的安装空间，可匹配中距空空导弹、近距格斗导弹的挂载尺寸，弹舱门采用快速作动机构设计，可在极短时间内完成开启-投弹-关闭的全流程，减少武器投放阶段的雷达暴露时间。

　　外形尺寸与安装边界方面，建模时严格控制整机的长细比在合理区间，保证超音速飞行时的波阻特性符合设计要求，翼展尺寸兼顾了高速飞行阻力与机场机库、停机位的停放边界，垂尾高度满足地面滑行时的净空要求，避免与机场导航设施、机库门楣发生干涉。机身表面的隐身涂层附着区域、天线安装窗口、航电传感器开口均在数模中做了精准定位，所有外露传感器均采用与蒙皮齐平的安装方式，既保证气动表面的顺滑度，又避免突出结构造成额外的雷达反射。

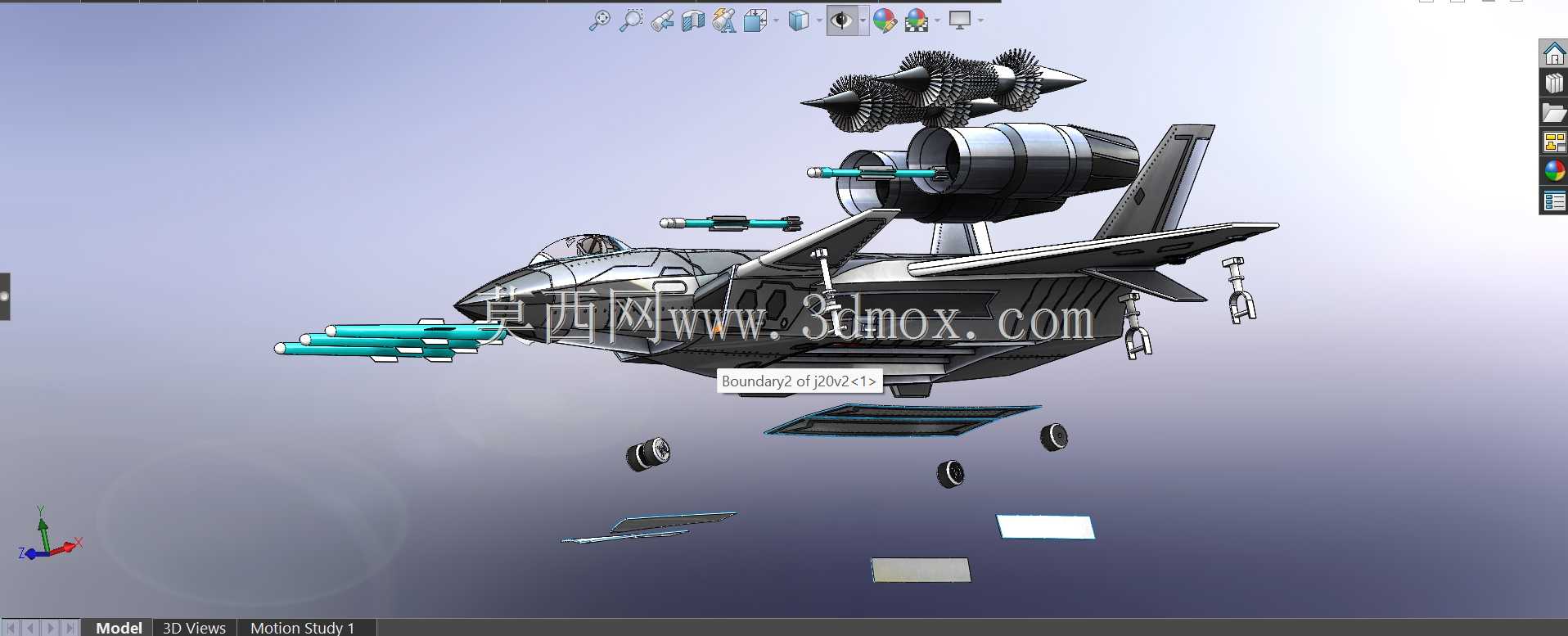

　　对于结构设计从业者而言，该数模可作为隐身战机气动布局、结构承力设计的参考案例，通过拆解全机结构可直观理解翼身融合段的承力路径设计、起落架与机身承力框的连接方式、操纵面的作动机构布置逻辑；对于航空装备教学场景，该数模可用于讲解第四代战斗机的设计特征与技术要点，帮助学习者快速建立整机结构的空间认知，避免二维图纸带来的空间理解偏差。建模过程中所有曲面均采用G2连续顺滑过渡，既保证了气动仿真时的网格划分质量，也可直接用于后续的渲染展示、3D打印验证等环节，无需额外做曲面修补工作。
