欧规转换电气适配器插头结构设计

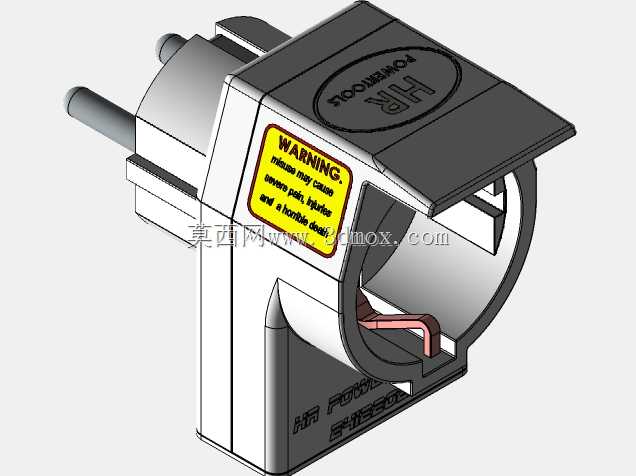

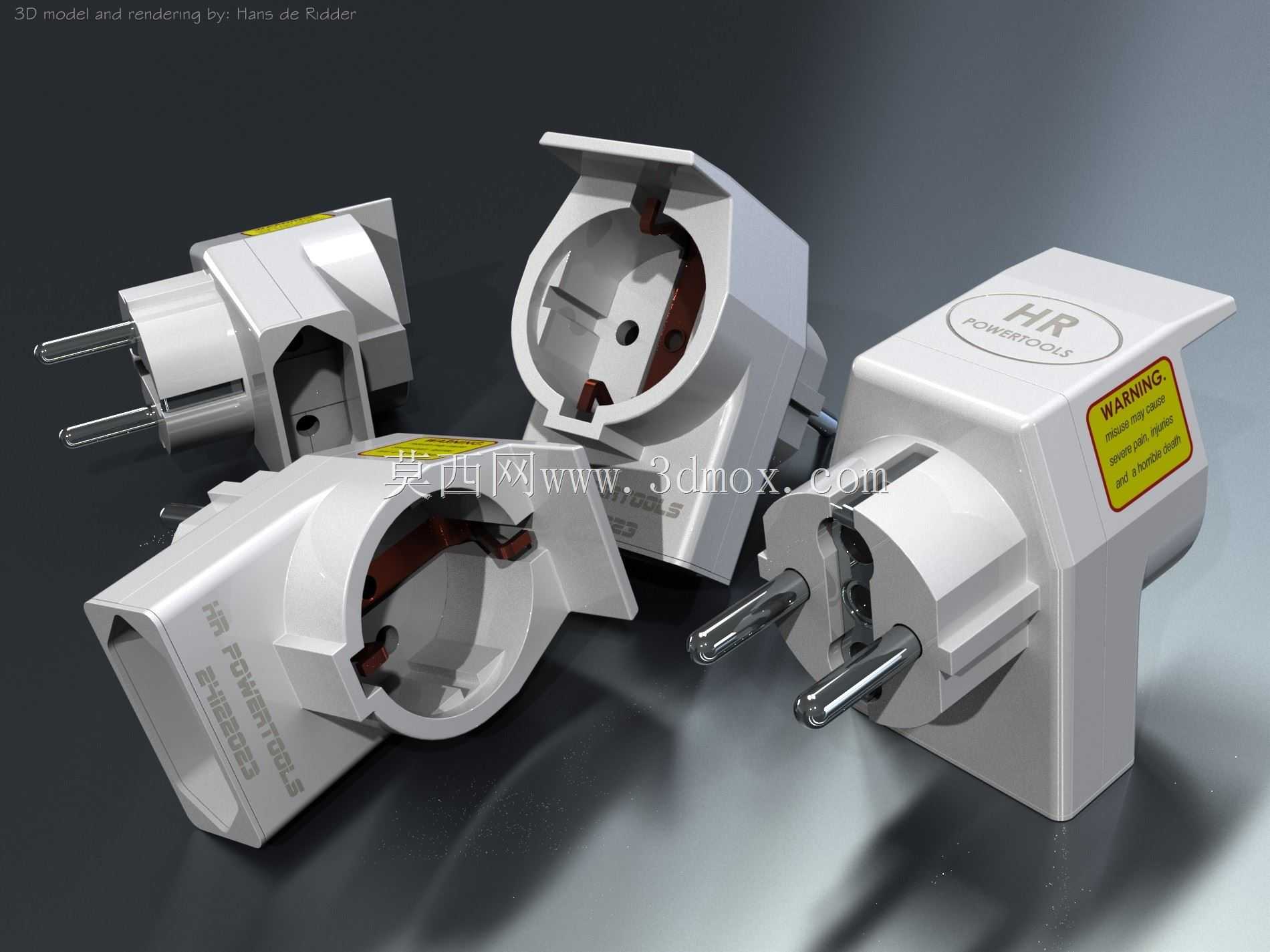

　　这款电气转换适配器主要面向跨制式电源接驳场景，解决不同标准电源接口无法直接匹配的实际使用问题，常见于进口机电设备临时供电、跨境电气工具适配、实验室多制式电源工位接驳等场景，能够在不改动原有供电线路与设备端插头的前提下，实现不同插接口径、插脚间距的电源导通连接，避免因强行驳接、剪线改插头带来的触电风险与设备损坏隐患。从结构设计层面来看，整体采用一体式阻燃绝缘壳体，壳体边缘全部做R2-R3的圆角过渡处理，既避免生产注塑过程中出现应力集中导致的壳体开裂，也能防止日常插拔使用时锐角划伤操作人员手部。插脚部分采用标准欧规双圆柱插脚设计，插脚直径与伸出长度严格匹配对应制式插座的夹持弹片行程，插脚根部设计有直径大于插脚本体的限位凸台，

　　装配时凸台完全卡入壳体内部的定位卡槽，避免插拔过程中插脚出现轴向窜动、转动偏移，保证多次插拔后插脚的同轴度与位置精度，不会出现插脚歪斜导致的插接受力不均、接触电阻过大问题。适配器的输出端为内嵌式插座腔体，腔体内部的导电接触弹片采用高弹性锡磷青铜材质，弹片冲压成型后做镀镍处理，既保证插拔时的夹持力稳定，也能减少长期使用后的氧化接触不良，腔体入口处设计有一圈高出端面1.5mm的防护围边，当适配插头插入后，围边能够完全包裹插头根部的衔接缝隙，防止日常使用中灰尘、飞溅的液体顺着缝隙进入腔体内部造成短路风险，同时也能避免异物误触内部带电部件。从安装与使用边界来看，这款适配器属于直插式无引线结构，整体轴向长度控制在合理范围，

　　插入墙面插座或设备端供电插座后，外伸长度不会占用过多空间，不会遮挡相邻插座的插孔位置，适配多联排插使用时也不会出现卡位干涉。壳体的分型面设置在侧面非外观接触面，合模线做了打磨平整合模处理，不会出现划手的毛边飞边，壳体表面采用细磨砂纹理，既提升握持插拔时的摩擦力，也能减少日常使用中表面划痕的产生。内部导电部件的排布完全遵循电气安全间隙要求，带电部件之间的爬电距离、电气间隙满足低压电器相关安全标准，插脚与内部弹片的连接采用压接+局部铆点加固的方式，避免大电流通过时连接点出现过热松脱。在实际选型使用时，这款适配器适配额定电流范围内的二类电器设备，无需额外接地即可实现安全导通，壳体上预留的标识区域可丝印额定电压、电流参数与警示标识，

　　提醒使用者不要超负载接驳大功率设备。从建模逻辑来看，整个壳体的特征构建先从主体拉伸轮廓入手，依次完成插脚安装孔、腔体内部避让槽、弹片定位卡槽、表面标识凹槽的特征切削，插脚部分单独构建零件后按照装配约束关系装入壳体对应位置，所有配合面预留合理的注塑收缩公差与装配间隙，保证实际生产装配时无需额外修模即可顺利组装，弹片部分的建模还原了实际冲压后的弯折角度与弹性形变空间，能够直观模拟插头插入时弹片的张开夹持状态，方便后续做干涉检查与结构优化。
