牵引式农田秸秆粉碎还田辊刀装置

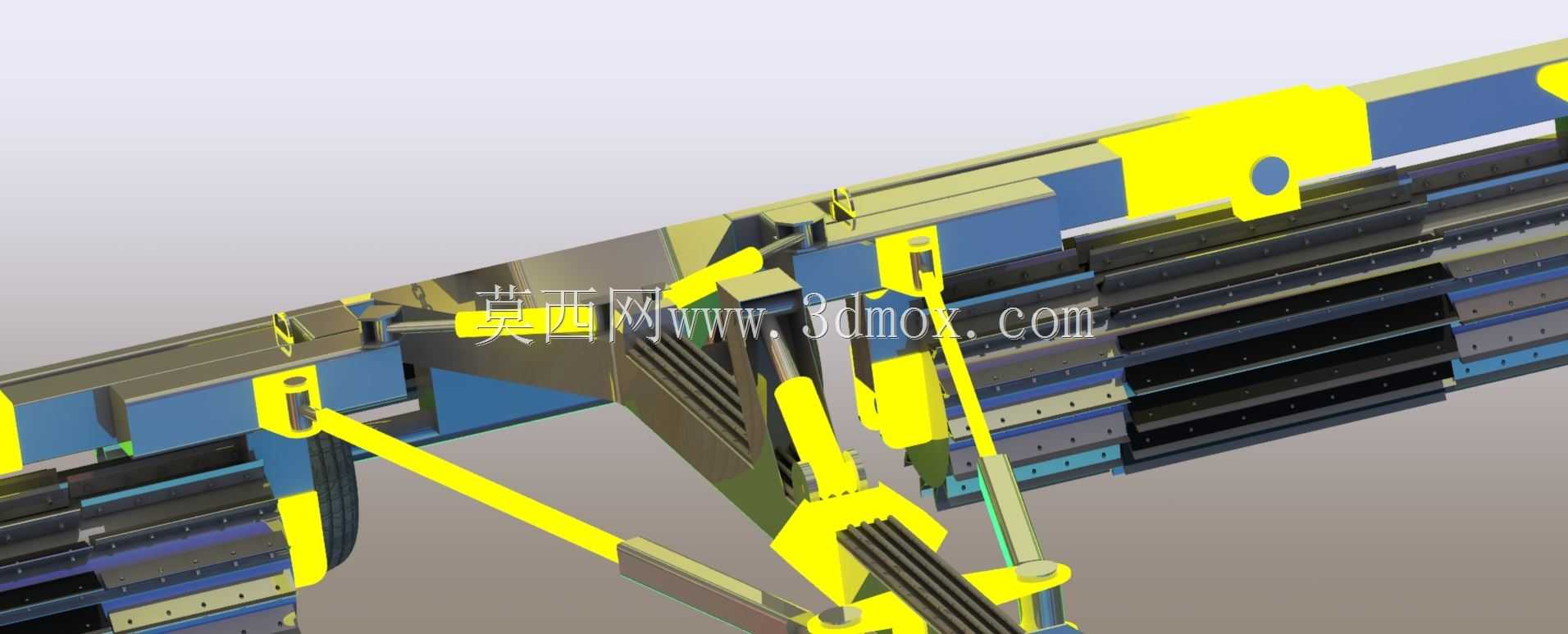

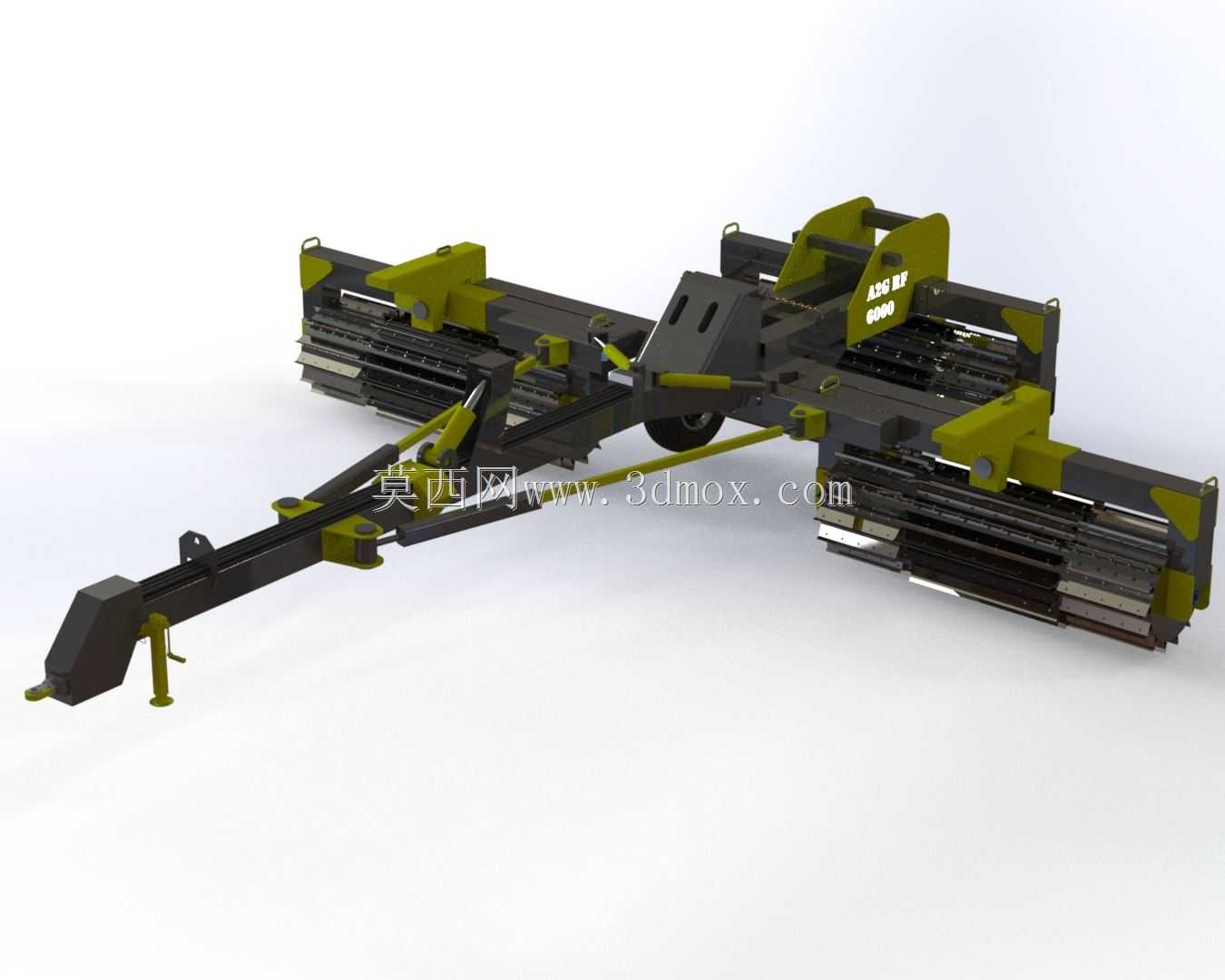

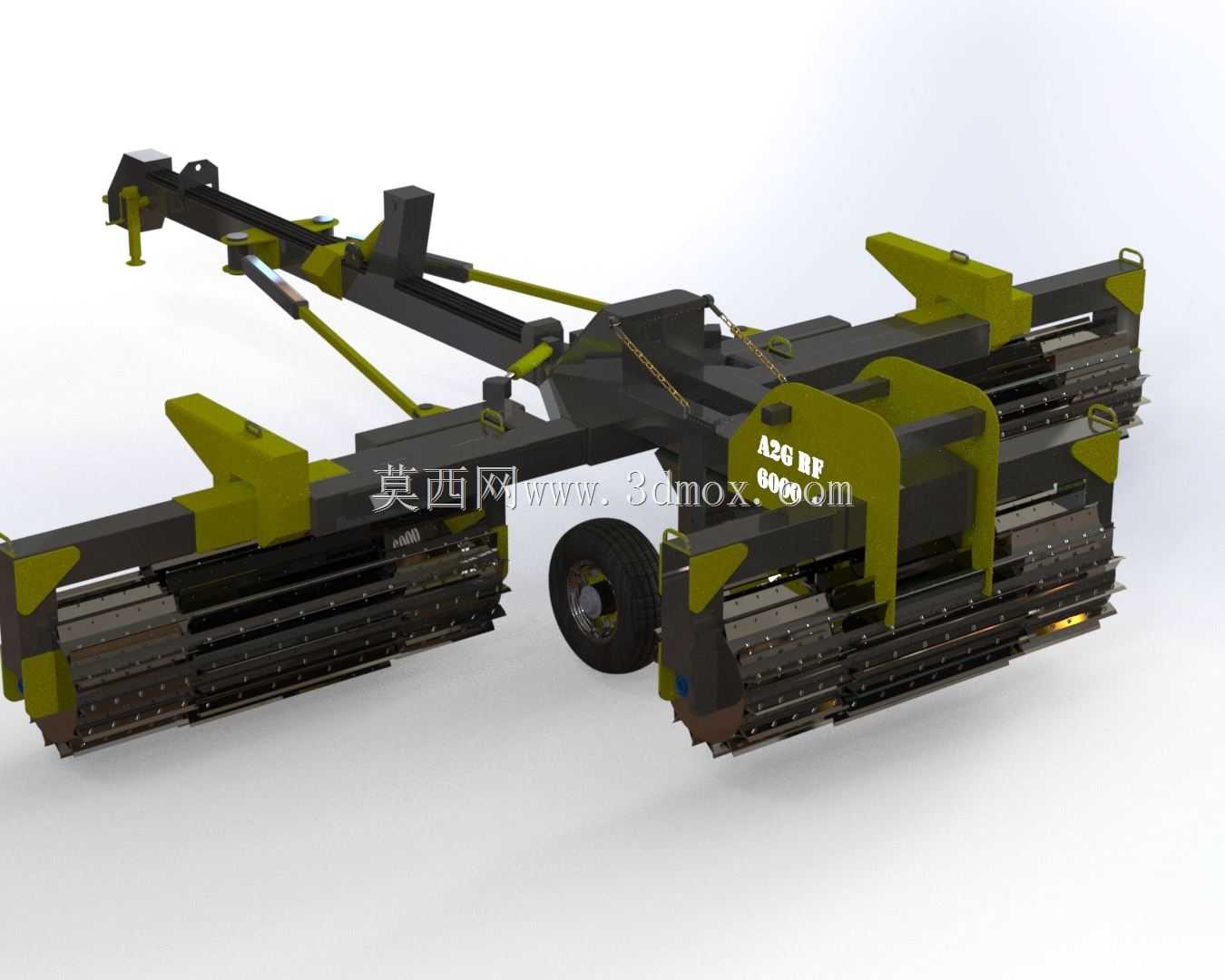

　　这款牵引式辊刀作业装置主要适配大田种植场景的秸秆处理环节，在东北、华北的玉米、小麦主产区，秋收后留茬高度普遍在20-30厘米，直接翻埋会导致土壤孔隙过大、下季作物出苗率受影响，配套大马力拖拉机挂接该装置后，可一次性完成站立秸秆推倒、切碎、均匀抛撒还田的全流程作业，作业幅宽匹配主流120-180马力段拖拉机的动力输出范围，单趟作业覆盖3.6米幅宽，作业效率可达每小时12-15亩，能有效缩短秋收后整地的窗口期，避免因秸秆未及时处理导致的春播延误。从结构设计来看，整机采用牵引式挂接结构，前端设置可调节高度的牵引架，挂接销孔位置匹配拖拉机后悬挂的标准尺寸，牵引架上集成了可折叠式支撑支腿，非作业状态下支腿落地可保证设备停放稳定，

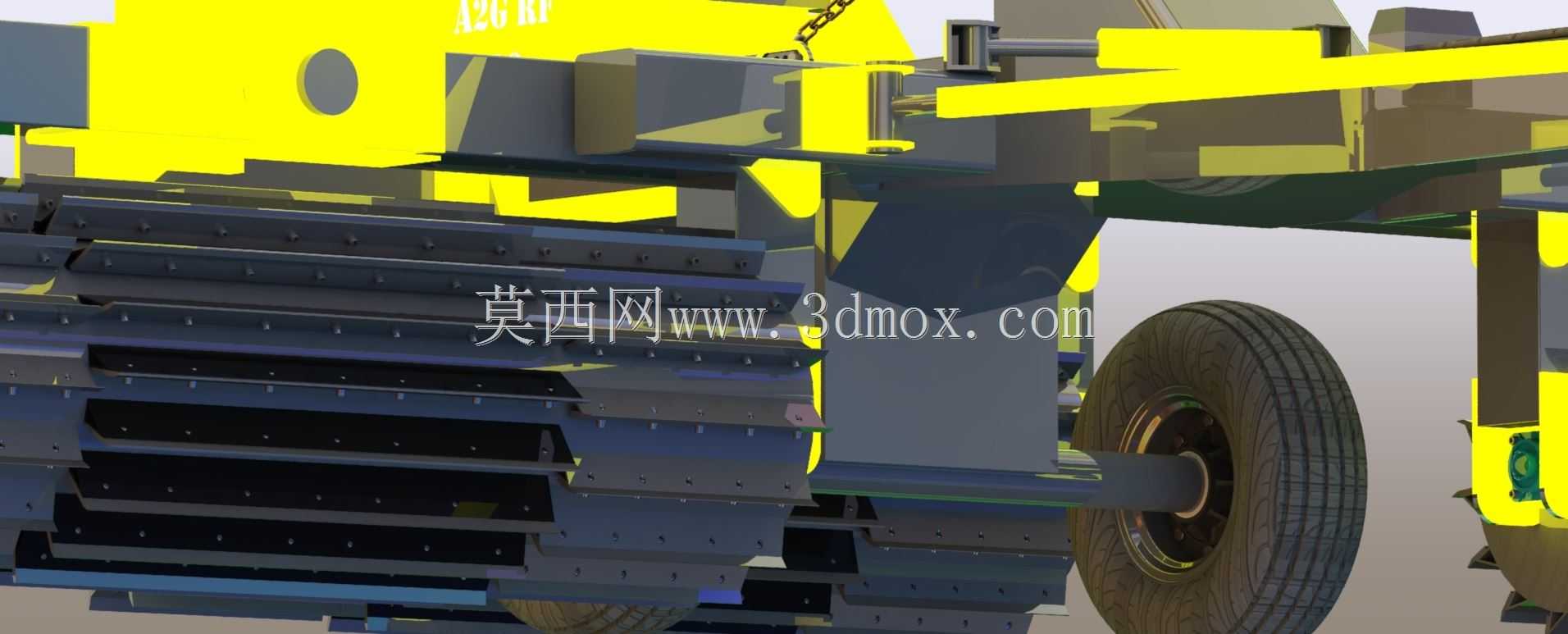

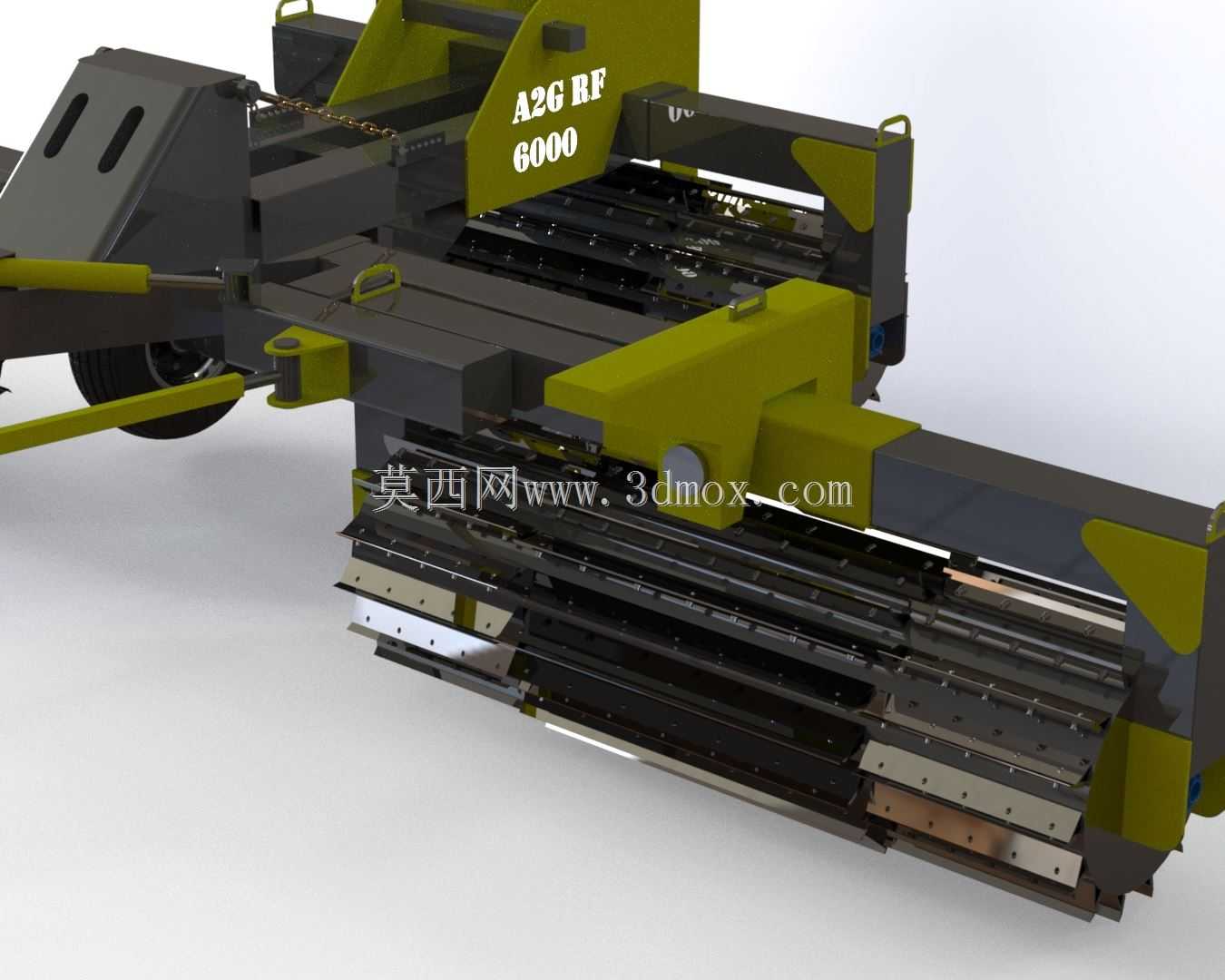

　　挂接时无需额外吊装设备，单人即可完成挂接操作。设备中部为动力传动舱，内部采用齿轮传动结合皮带张紧的结构，将拖拉机后输出轴的动力传递至两侧的辊刀总成，传动舱外壳采用加厚钢板冲压成型，边角处做圆弧过渡处理，避免田间作业时被作物秸秆缠绕、被土块磕碰变形。两侧的作业单元为对称式布局，每个作业单元上排布多组可拆卸式辊刀刀片，刀片采用高锰钢材质冲压成型，刃口做淬火处理，硬度达到HRC55-60，可应对玉米秸秆、棉花秸秆甚至直径1厘米以下的灌木枝条的粉碎作业，刀片通过螺栓固定在刀座上，单块刀片磨损后可单独更换，无需更换整个刀辊，降低后期维护成本。刀辊上方设置弧形导流罩，导流罩内侧焊接有交错排布的耐磨衬板，

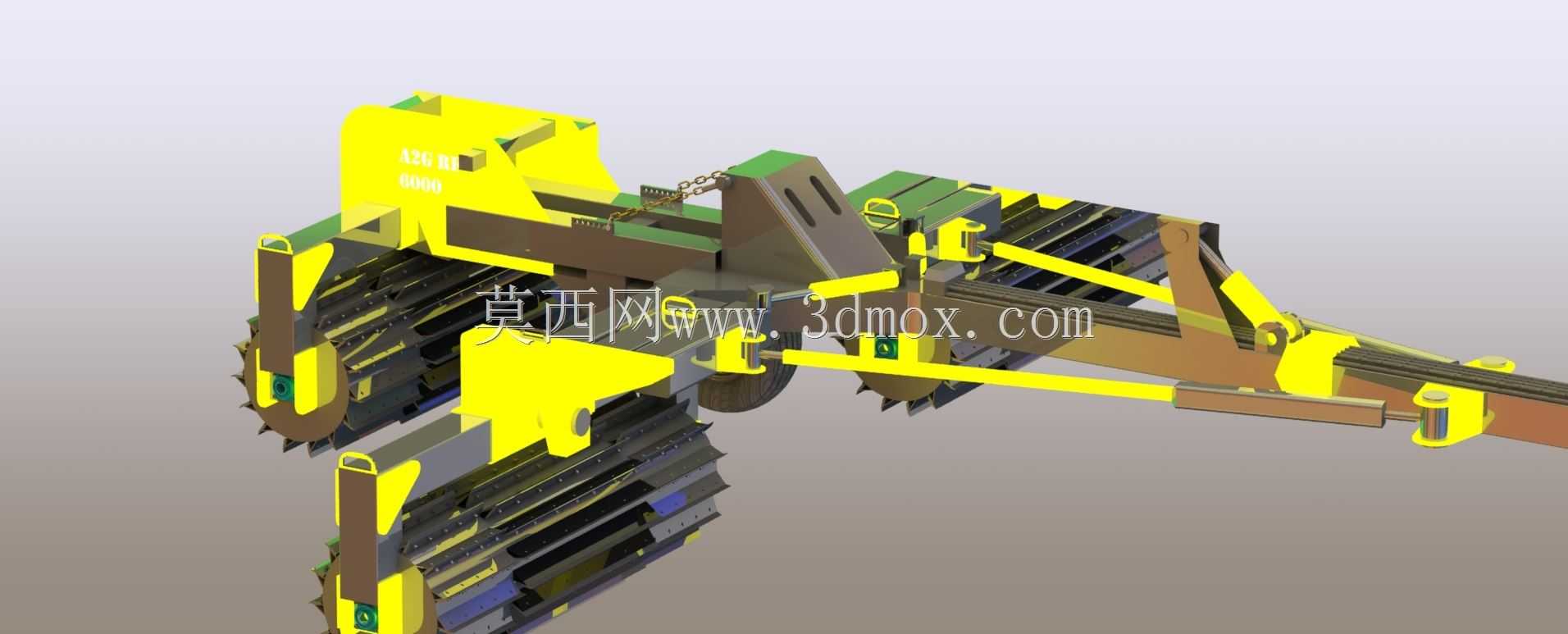

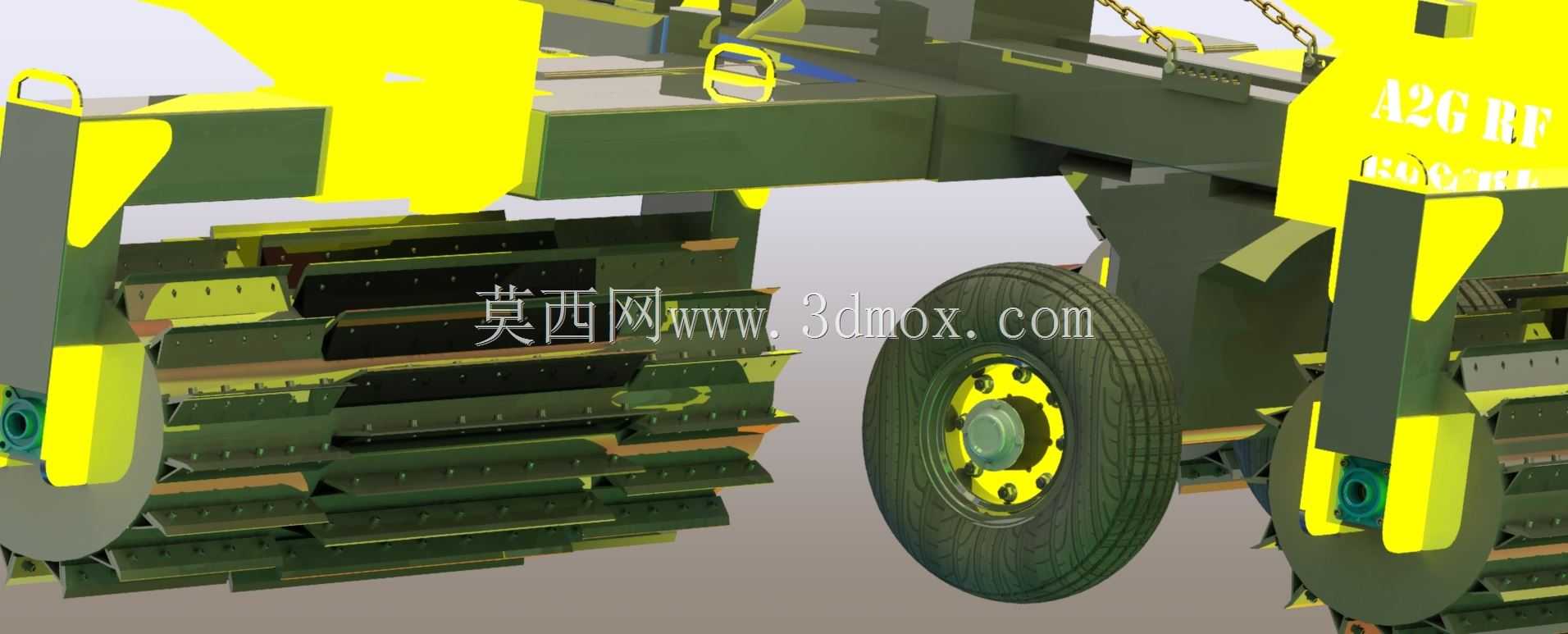

　　被刀片甩起的碎秸秆撞击到导流罩后会被二次破碎，同时顺着导流罩的弧度均匀抛撒到地面，避免碎秸秆成堆堆积影响后续翻埋效果。设备底部设置可调节高度的限深轮，限深轮的高度调节范围为0-15厘米，可根据田间留茬高度、土壤硬度调整作业深度，保证刀片入土深度控制在2-3厘米，既可以将作物根茬切碎，又不会因入土过深增加动力消耗、加快刀片磨损。整机的外形尺寸在作业状态下为长6.2米、宽3.8米、高1.2米，道路运输状态下可将两侧的作业单元向上折叠，折叠后整机宽度缩减至2.2米，符合乡村道路的通行宽度要求，无需额外办理超宽运输手续。安装边界方面，牵引架的挂接高度适配拖拉机后悬挂的标准高度范围，动力输入轴的万向节伸缩量预留了30厘米的余量，

　　可适应田间起伏路面的角度变化，避免作业过程中万向节卡死、传动断裂。设备的所有转动部位都设置了密封式轴承座，轴承采用双层油封结构，可阻挡田间的尘土、秸秆碎屑进入轴承内部，延长轴承的使用寿命，日常保养仅需按作业时长补充润滑脂即可，无需复杂的拆解维护。在实际作业场景中，该装置除了用于秸秆还田作业外，还可配合播种作业前的表土整理，将地表的残茬、杂草切碎，避免残茬堵塞播种机的开沟器，保证播种深度一致。针对南方稻油轮作区的高留茬油菜秸秆处理场景，该装置的刀片排布密度可做适应性调整，加密刀片后可将含水率较高的油菜秸秆切碎至5厘米以下，加快秸秆腐解速度，避免秸秆腐解过程中与下季作物争氮。设计过程中充分考虑了不同区域的土壤条件差异，在沙质土壤区域作业时，可将限深轮高度调低，减少刀片与土壤的接触面积，降低刀片磨损速度；在黏重土壤区域作业时，可适当调高限深轮，增加刀片入土深度，将板结的表土切碎，同时完成秸秆还田和浅旋作业，减少后续的整地工序。整机的配重经过合理分配，牵引架部位的配重占整机重量的35%，作业单元部位占65%，作业时刀辊对地面的压力均匀，不会出现一侧入土过深、另一侧作业深度不足的问题，牵引状态下行驶稳定性好，即使在坡度小于15度的坡地作业也不会出现侧翻风险。
