轮式装载机整机工程结构设计方案

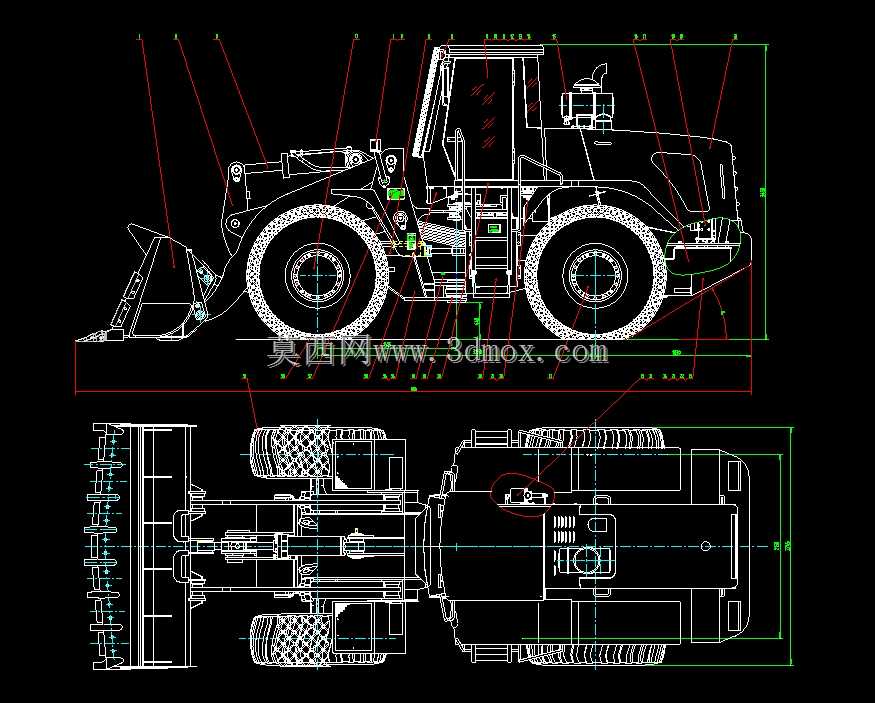

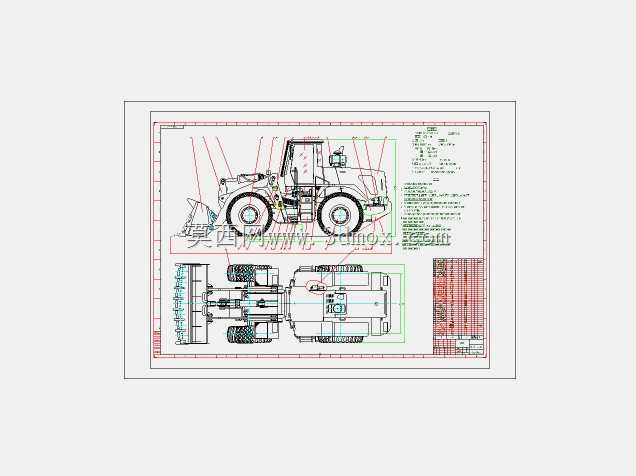

　　在散料转运、矿山剥离、基建土石方作业、厂区物料倒运等场景中，轮式装载机是兼顾机动灵活性与作业效率的核心作业设备，不同于履带式装载设备的场地限制，轮式构型可直接在硬化路面甚至等级公路完成短距离转场，无需额外拖运设备辅助，这一特性使其在市政养护、商混站集料上料、港口散货清舱等作业区间频繁切换的工况中占据极高的应用占比。从结构设计逻辑来看，这套图纸完整覆盖了整机的侧视投影与俯视投影尺寸链，前端工作装置采用铰接式动臂配摇臂连杆的铲斗举升结构，设计时需重点校核铲斗收斗角、卸载高度与卸载距离的匹配关系：当动臂举升至最高位置时，铲斗前倾卸载角度需满足散料自然滑落的角度要求，同时要避免铲斗与前车架、轮胎发生运动干涉，

　　这部分的铰接点位置排布直接决定了作业时的掘起力参数，若摇臂杠杆比设计不合理，会出现举升无力、收斗卡滞的实际作业问题。行走部分采用大直径宽基工程轮胎，轮距与轴距的参数匹配充分考虑了重载作业时的整机稳定性，从俯视投影可清晰看到前后车架采用中央铰接结构，折腰转向的设计让整机转弯半径远小于同吨位刚性车架设备，在狭窄料场作业时无需多次倒车调整即可完成对位铲装，铰接位置的转向油缸布置对称，转向过程中前后轮轨迹重合，可有效减少作业时的轮胎磨损。动力舱布置在后车架上方位置，后移的动力总成可平衡前端铲装重载时的整机重心，避免铲料时出现翘尾失稳的问题，驾驶室采用框架式结构布置在前车架上方，视野覆盖范围可直接观察到铲斗刃口与前轮边缘，

　　作业时操作人员无需频繁探身即可对位料堆，降低长时间作业的视觉疲劳。设计过程中需严格控制整机的外廓尺寸边界，整机长度需满足转场时的道路通行限长要求，整机高度要符合常见厂区大门、隧道的限高规范，宽度方向不能超出工程车辆的通行限宽，同时要预留出检修空间：动力舱侧罩的开启角度需保证日常维保时机油滤芯、空滤部件的拆装操作空间，铰接位置的注油点需外露便于日常打黄油维护，轮胎与轮拱之间的间隙要考虑泥泞工况下的泥块堆积空间，避免轮胎转动时与护板发生剐蹭。液压管路的排布沿车架内侧走线，从俯视投影可看到管路走向避开了高温的排气部件与运动铰接点，防止作业过程中管路被磨损或者高温老化，油箱布置在后车架侧方，加油口位置与地面高度匹配常规加油枪的作业高度，

　　无需攀爬即可完成燃油加注。铲斗的斗容设计匹配整机的额定载重，斗刃部分采用耐磨材料拼接，斗齿的安装座采用可更换结构，磨损后无需整体更换铲斗即可完成配件更换，降低设备的后期使用成本。前桥与后桥的承载能力匹配整机满载时的轴荷分配，制动系统采用气顶油的钳盘式制动结构，布置在轮边位置，制动响应速度快，重载下坡时的制动稳定性有充足保障。
