小型立式砂带磨削打磨设备结构

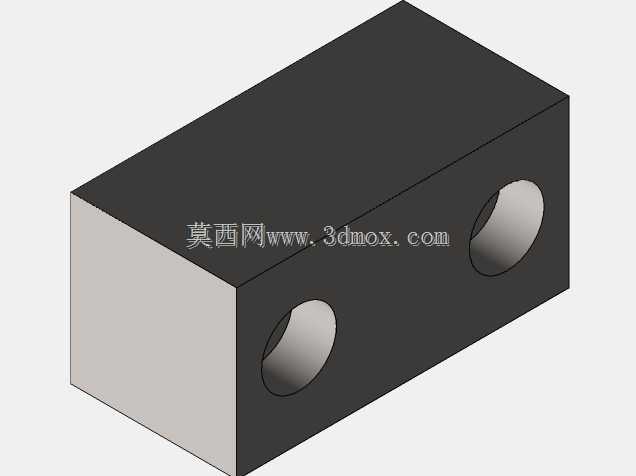

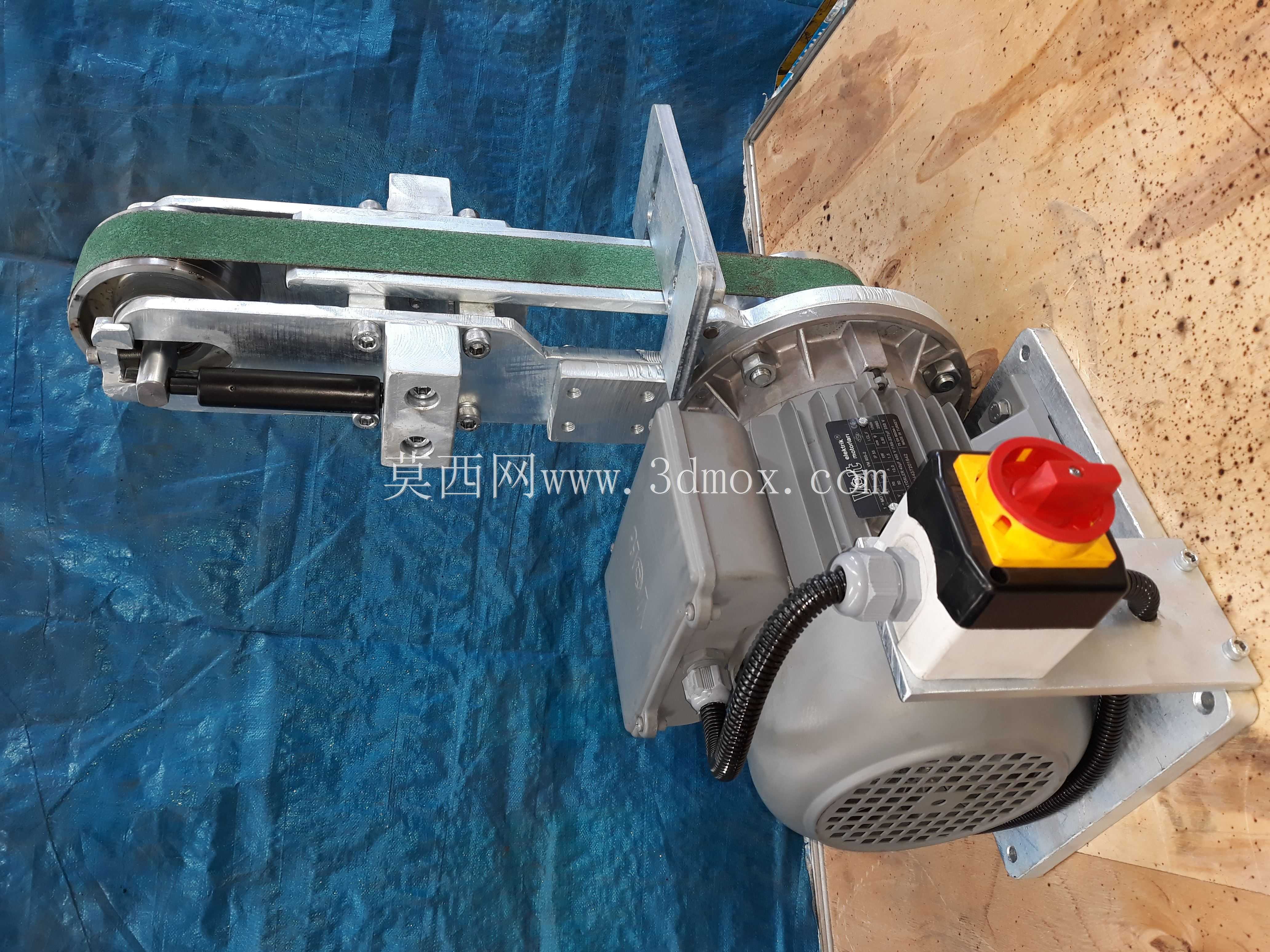

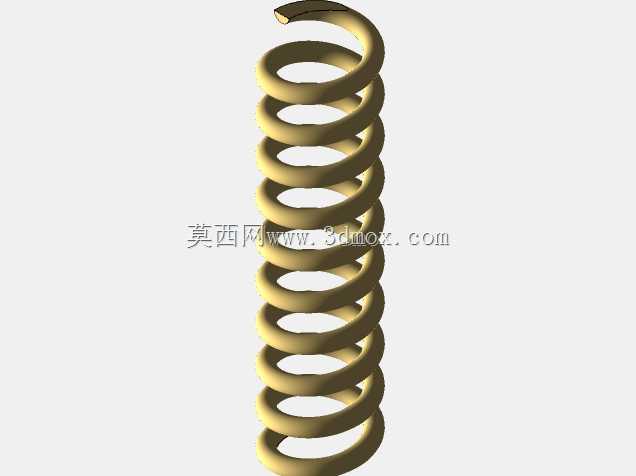

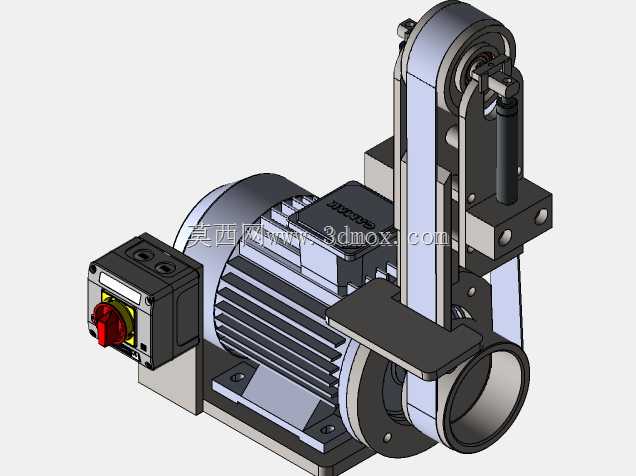

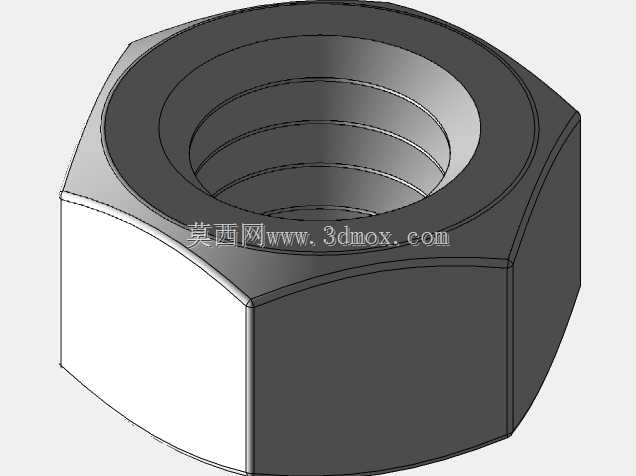

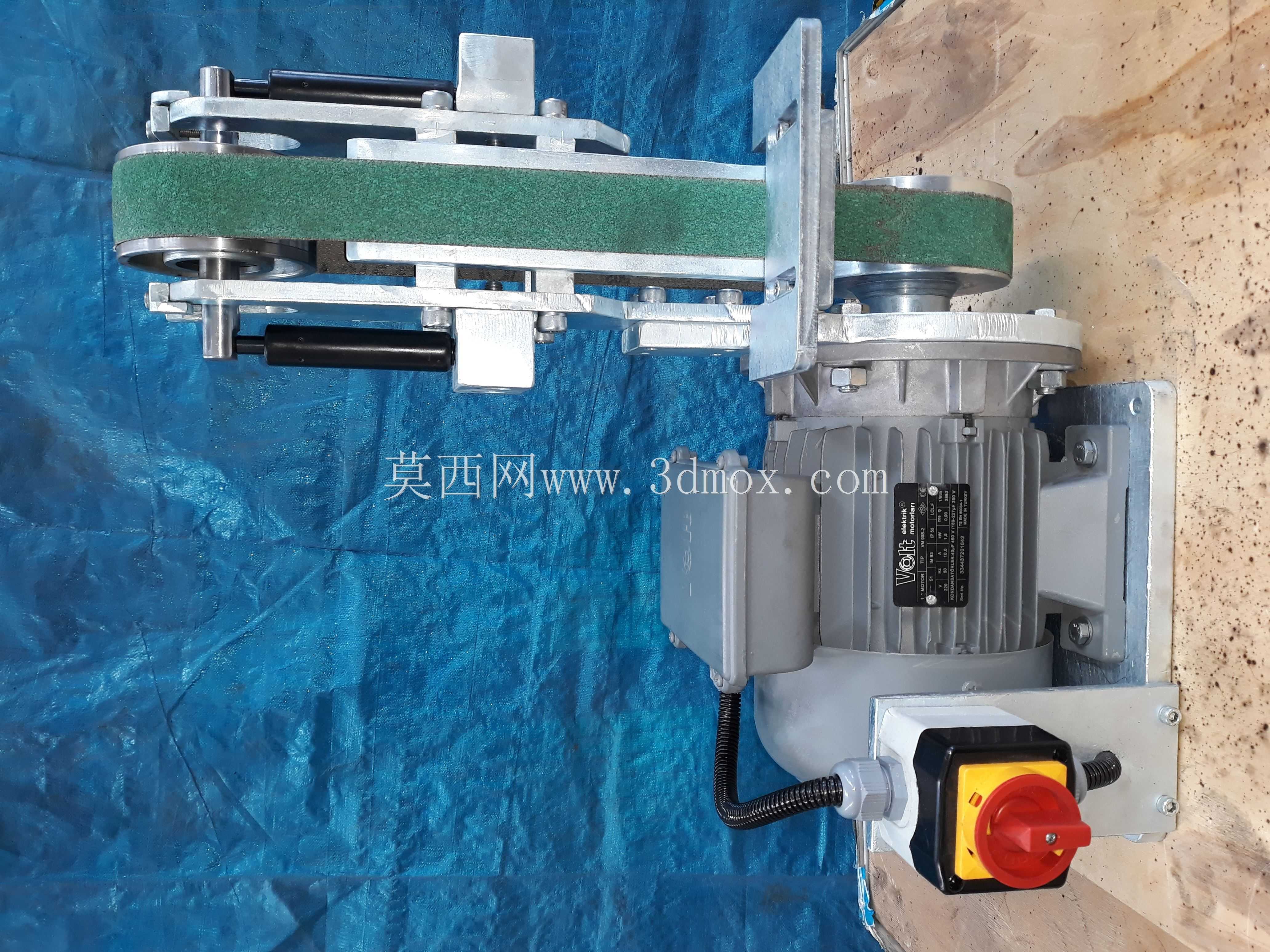

　　这款小型立式砂带打磨设备，主要面向小型机加工车间、五金修配工位、模具维保场景的轻量磨削作业，可适配金属零件飞边去除、焊缝余高打磨、小尺寸工件表面光整、非金属材质边缘修型等多类加工需求，相比大型落地式砂带机，它的占地空间更小，安装灵活度更高，可直接固定在普通钳工工作台台面使用，不需要额外做设备基础浇筑，适配多品种小批量的零散加工场景。从结构布局来看，设备采用驱动电机与砂带执行端直连集成的设计思路，没有额外设置中间减速传动结构，电机输出轴直接驱动主动砂带轮运转，从动轮端集成了张紧调节与角度偏转结构，可根据砂带磨损后的长度变化调整张紧行程，也能根据加工需求微调砂带工作面的倾斜角度，适配不同角度的倒角、圆弧面打磨作业。

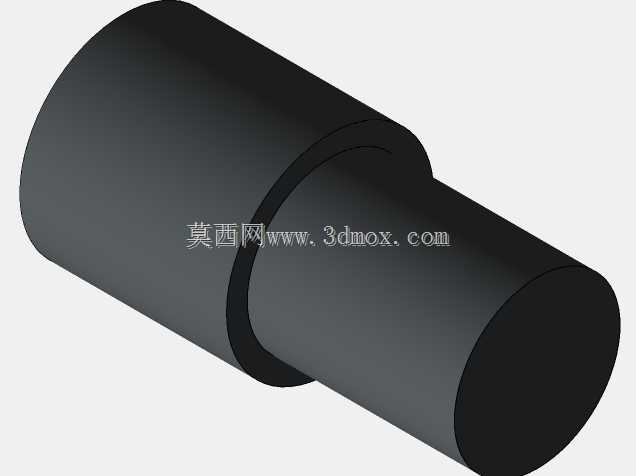

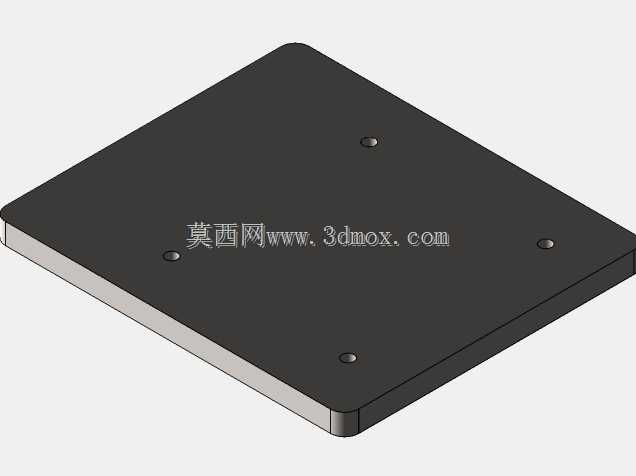

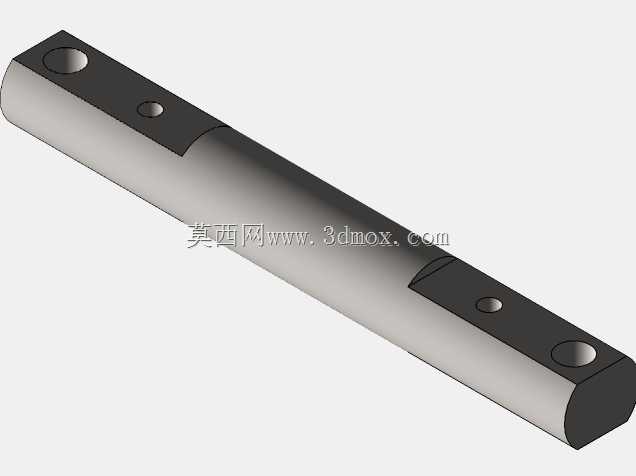

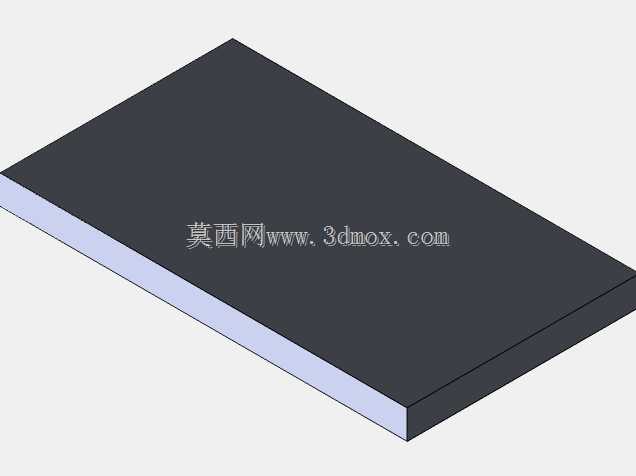

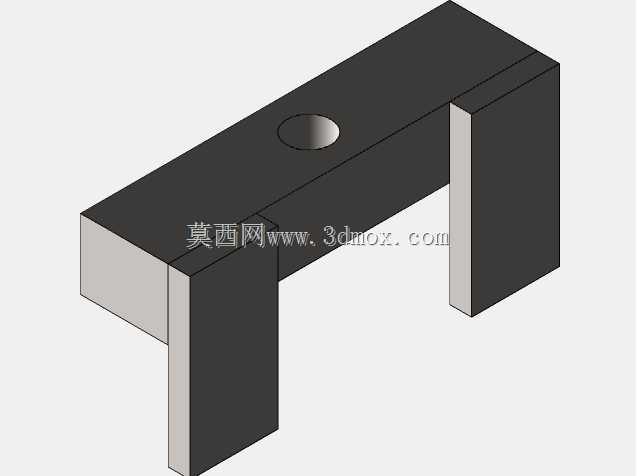

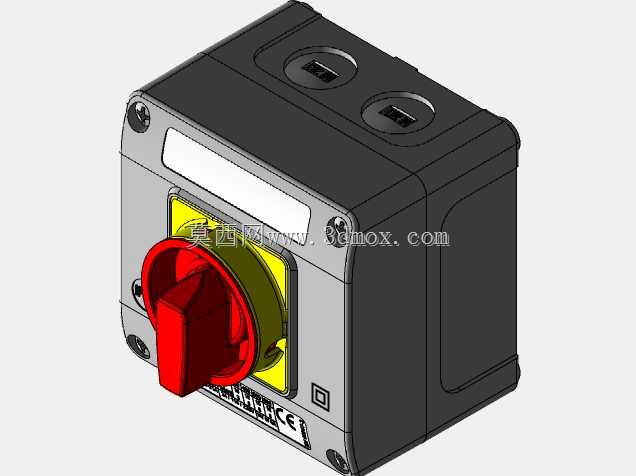

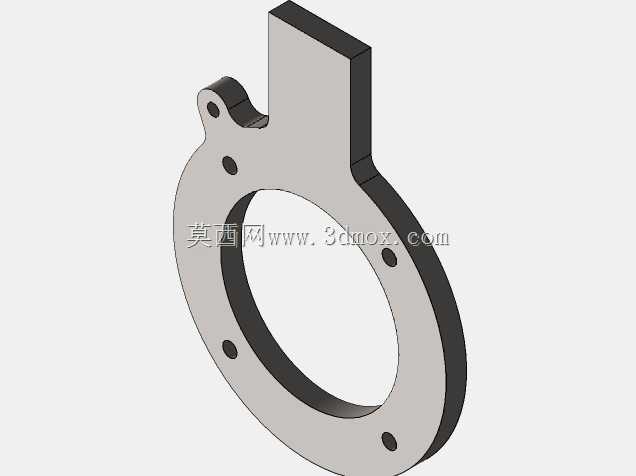

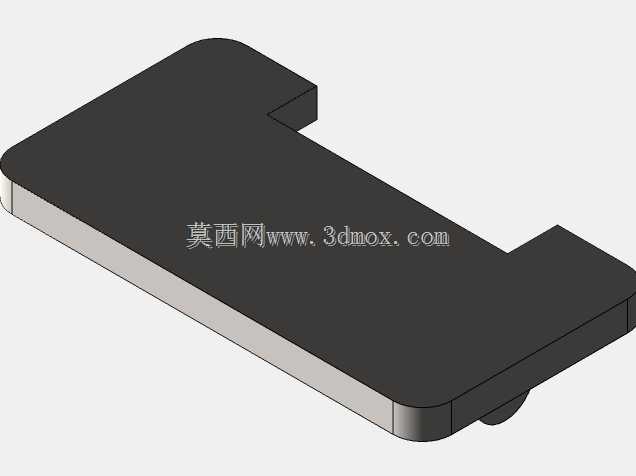

　　砂带工作面的接触背板采用硬质金属衬板结构，打磨过程中砂带不会出现过度凹陷变形，能保证平面打磨的平面度公差，接触板边缘做了圆角过渡处理，在打磨圆弧面、异形轮廓时也能避免砂带折损。设备的控制开关直接集成在电机侧方的安装支架上，采用带急停功能的旋转式电源开关，操作工位就在设备旁侧，操作人员不需要额外移步就能完成设备启停与紧急断电操作，开关外部加装了防误触的防护护圈，避免加工过程中飞溅的磨屑、工件磕碰导致开关误动作。整机的安装边界以电机底座为核心固定区域，底座上预留了四个对称分布的螺栓安装孔，可适配M8-M10规格的紧固螺栓直接固定在工作台面，安装后整机的重心落在底座中心区域，满负载运转时不会出现明显的振动偏移，不需要额外加装配重结构。

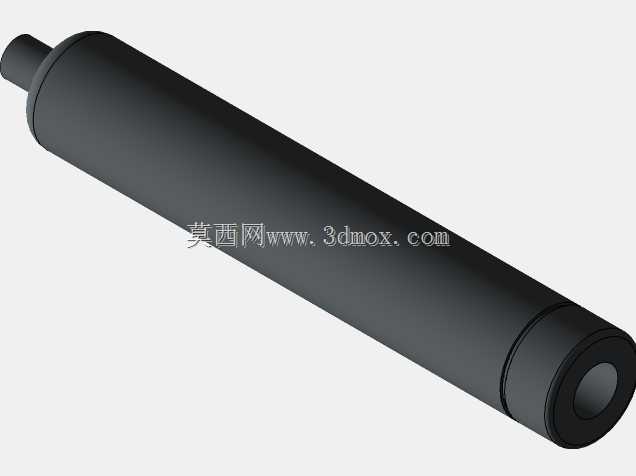

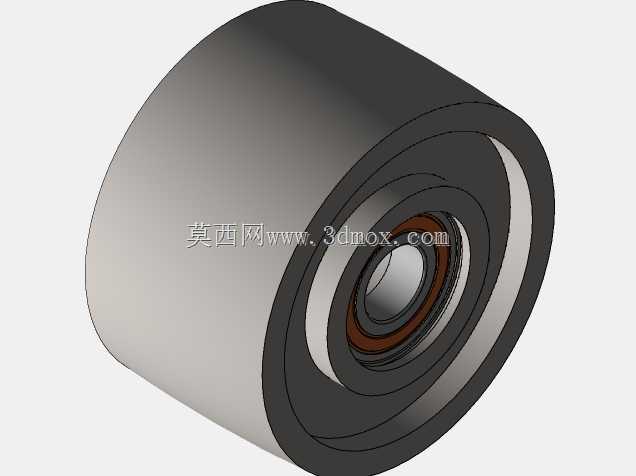

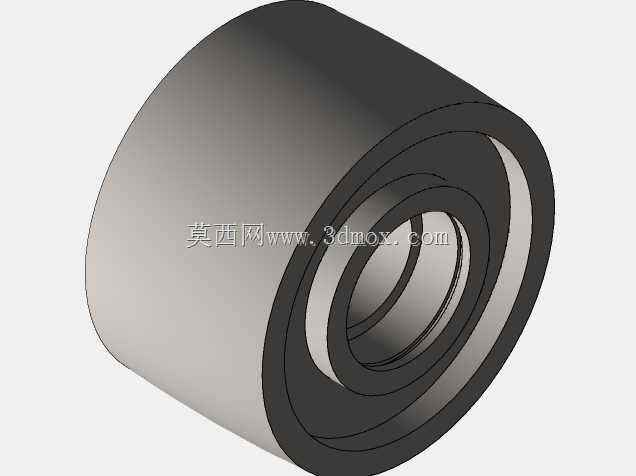

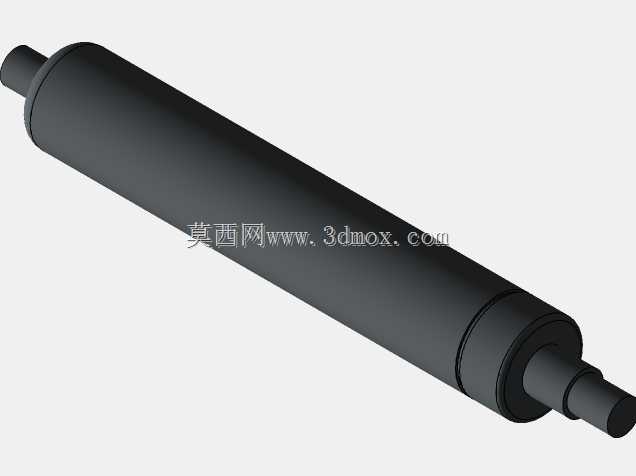

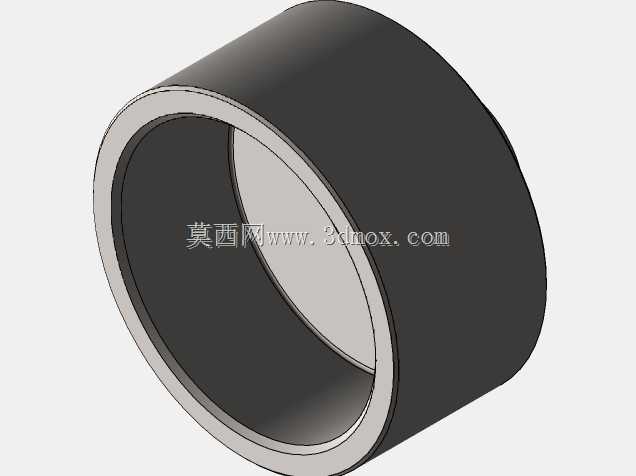

　　砂带的张紧调节机构采用螺杆滑块结构，从动轮轴座安装在直线导向槽内，通过旋转调节螺杆就能带动轴座滑移，实现砂带张紧度的调整，调整到位后通过侧方的锁紧螺钉固定轴座位置，长时间运转也不会出现张紧力松弛导致的砂带打滑、跑偏问题。设备的主动轮与从动轮都做了动平衡校正，轮面包覆有防滑橡胶层，既能增大与砂带背面的摩擦力避免打滑，也能缓冲砂带高速运转时的振动，降低打磨过程中的共振噪音。砂带的防护结构采用半开放式设计，仅在砂带非工作面的上下两侧加装了挡边，既不会干涉操作人员手持工件靠近砂带工作面，也能阻挡砂带意外断裂时的甩动范围，降低作业安全风险。从实际使用的适配性来看，这款设备可适配不同粒度的环形砂带，

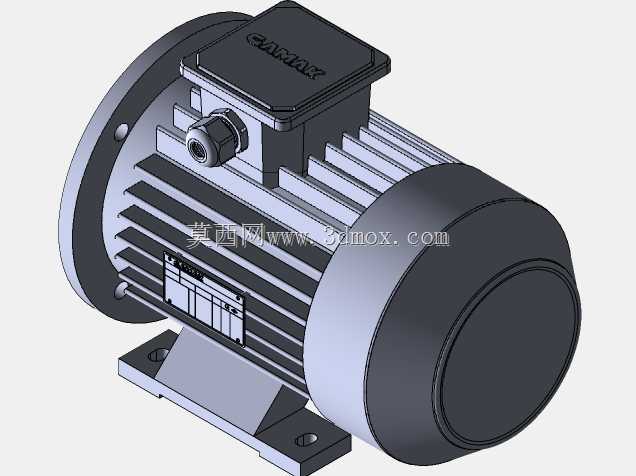

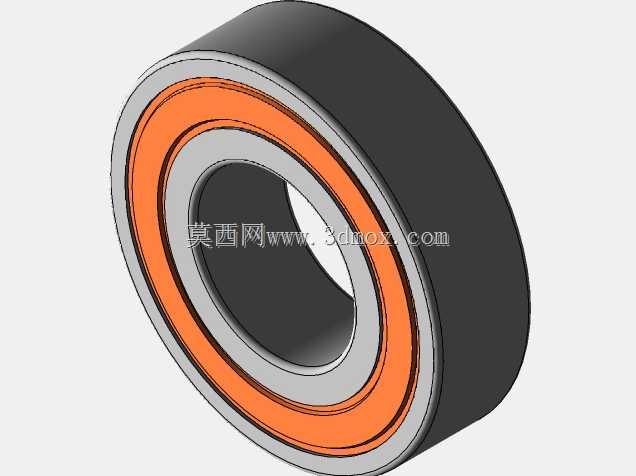

　　更换砂带时只需要松开张紧螺杆就能快速取下旧砂带，套入新砂带后重新调整张紧度即可完成更换，整个过程不需要额外拆卸其他结构部件，单人就能在短时间内完成耗材更换。设备的电机壳体采用散热筋结构设计，长时间连续打磨作业时也能保证电机温升在合理区间，不会因为过热触发过载保护停机，适配车间内长时间的连续加工作业。走线部分采用金属波纹管防护，从电机接线盒到开关的线缆全部包裹在波纹管内，可避免磨屑飞溅、工件磕碰损坏线缆绝缘层，提升设备在多尘加工环境下的使用可靠性。整机的结构没有冗余的复杂传动部件，日常维护只需要定期检查砂带磨损情况、轴承润滑状态、紧固螺栓的锁紧力即可，不需要复杂的维保流程，适合一线加工工位的日常使用。在加工适配性上，它既可以完成小型五金零件的平面打磨、棱角倒钝，也能配合手持工件的进给动作完成圆弧面、不规则曲面的光整加工，对于焊接加工后的小型结构件，可快速去除焊缝表面的焊渣、余高，让焊缝表面达到后续喷涂、电镀的表面粗糙度要求，也可用于小型刀具的刃口修磨、非金属零件的边缘飞边去除，适配的加工材质覆盖普通碳钢、不锈钢、铝合金、铜合金以及硬质塑料、木材等多类常见加工材料，通过更换不同粒度的砂带，就能实现从粗磨去除大余量到精磨获得低粗糙度表面的全流程加工，不需要额外更换其他打磨设备。
