五轴数控石材超高速桥式切割加工设备

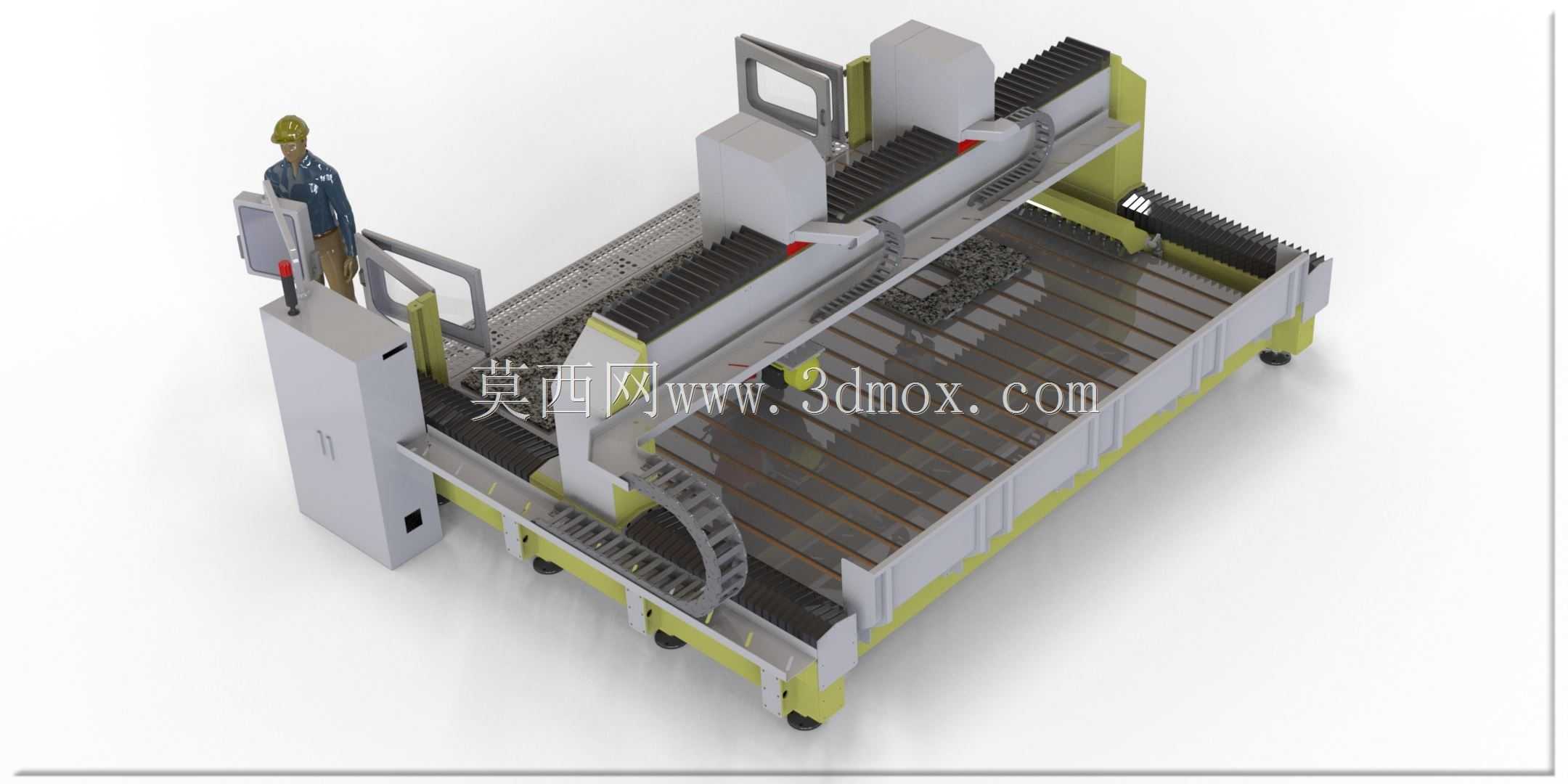

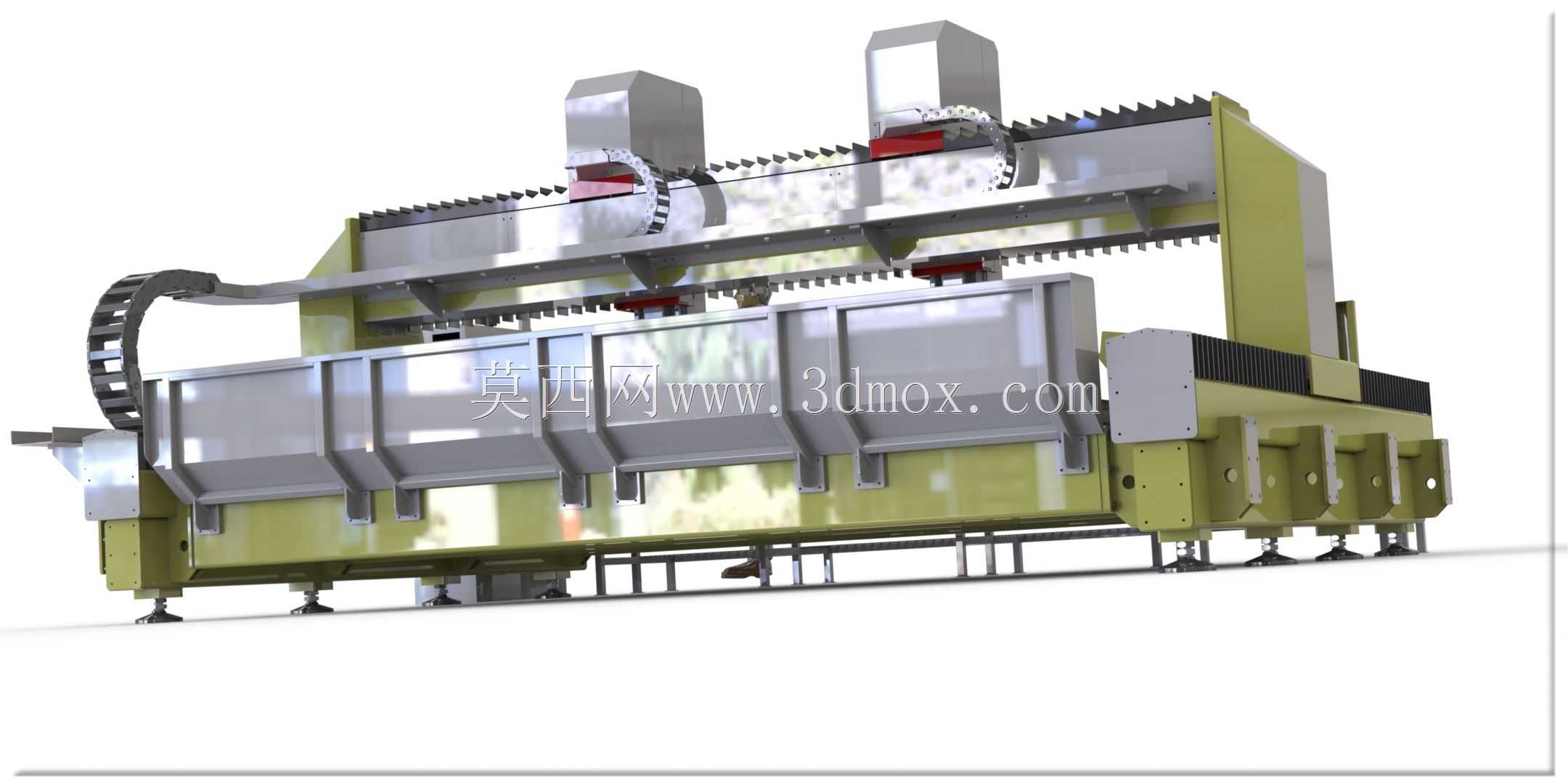

　　这款桥式切割设备主要面向石材加工场景设计，可覆盖石英石、大理石、花岗石、人造石等多类硬质装饰板材的切割作业，常见于规模化石材加工厂、定制橱柜台面加工车间、背景墙造型加工工坊等生产场景，能完成直切、斜切、异形轮廓铣切、倒角、开孔等多类加工工序，替代传统人工划线切割的低效作业模式，适配批量标准化板材加工与小批量定制化石材构件生产需求。设备整体采用龙门桥式架构，横梁跨距覆盖常规板材加工幅面，床身底座为整体焊接钢结构件，经去应力退火处理后加工装配，可承受大规格板材放置的载荷与切割作业的持续振动，底部配置可调式减震垫铁，安装时无需预埋地脚螺栓，可根据车间布局调整安装位置，适配不同厂房的地面条件，设备两侧设置带防滑格栅的操作走台，

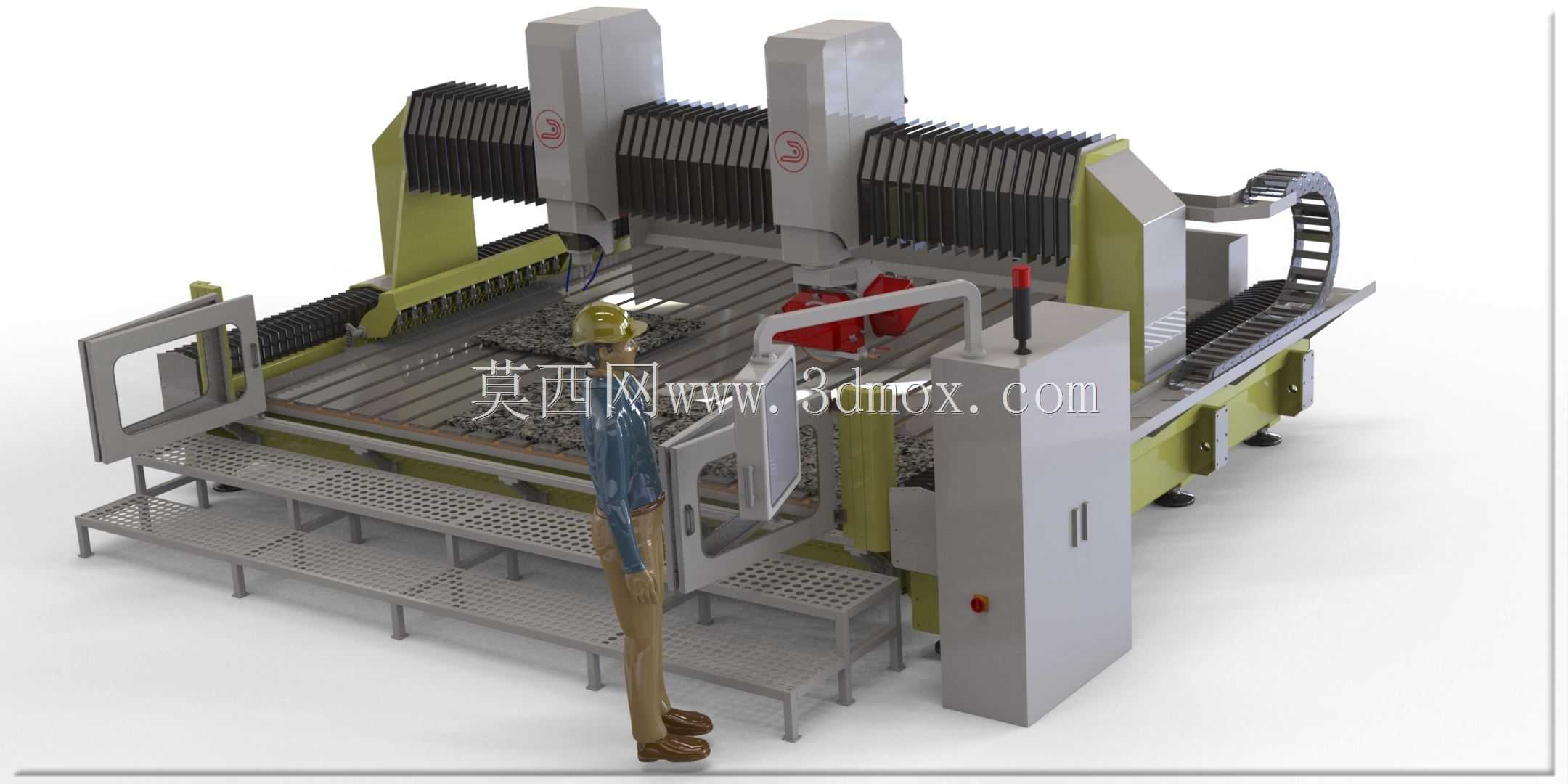

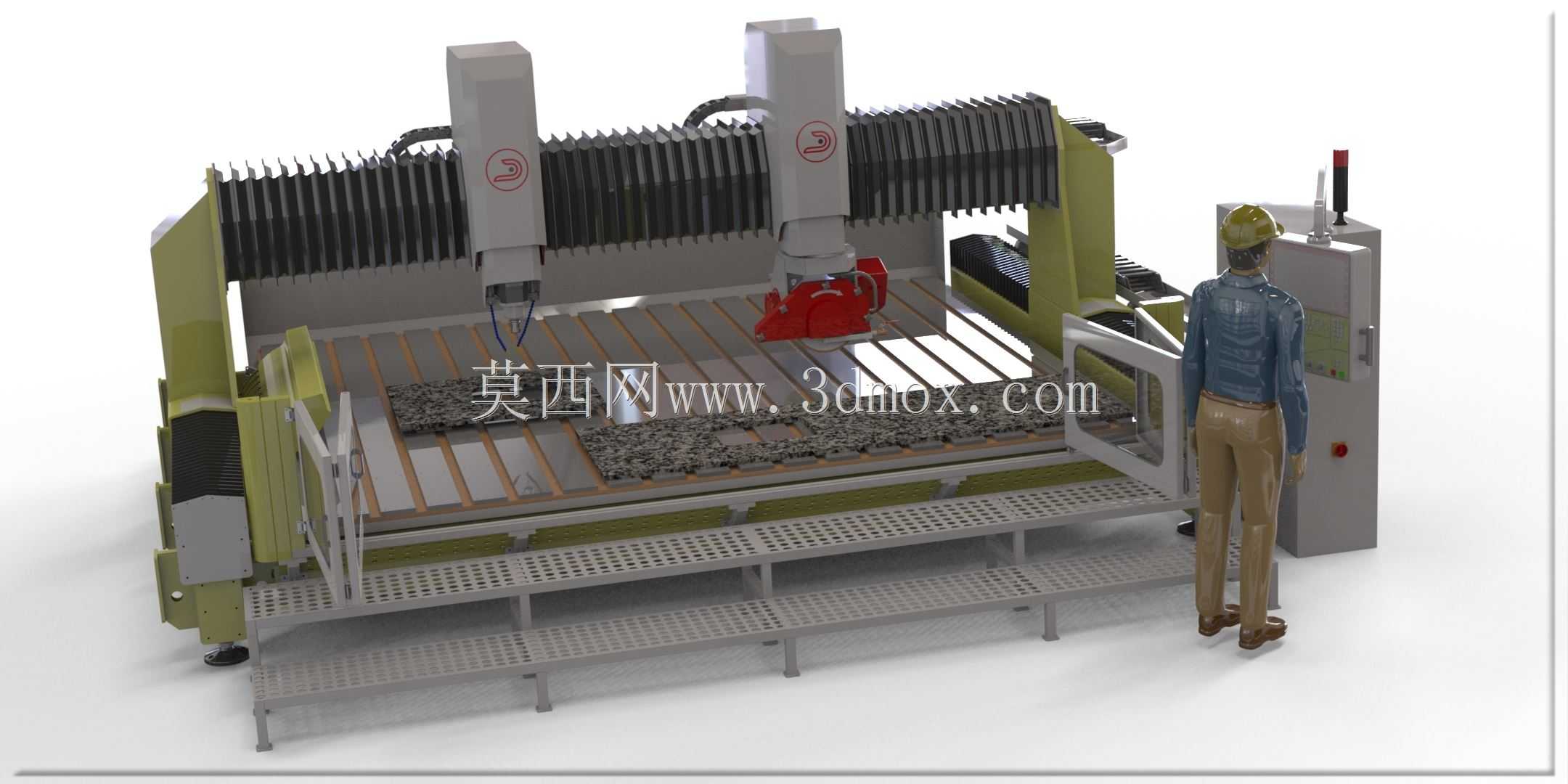

　　走台边缘设置安全防护栏，操作人员可沿走台完成板材上料对位、加工状态巡检、成品下料辅助等操作，走台高度与床身工作台面齐平，减少作业时的高度差带来的操作不便。设备配置双切割主轴单元，可根据加工需求切换不同规格的锯片，主轴进给采用伺服驱动配合高精度直线导轨传动，定位精度可满足石材装饰构件的拼接公差要求，传动部位全封闭风琴防护罩覆盖，避免切割产生的石粉、冷却水进入传动导轨与丝杠，延长核心传动部件的维护周期。控制系统采用PLC搭配触控式人机交互界面，操作人员可通过界面直接导入加工图纸、设置切割参数、调取预设加工配方，系统内置超高精度磁栅定位模块，可实时反馈主轴与横梁的位置坐标，配合左右运行的变频器调速单元，可根据不同石材的材质硬度、

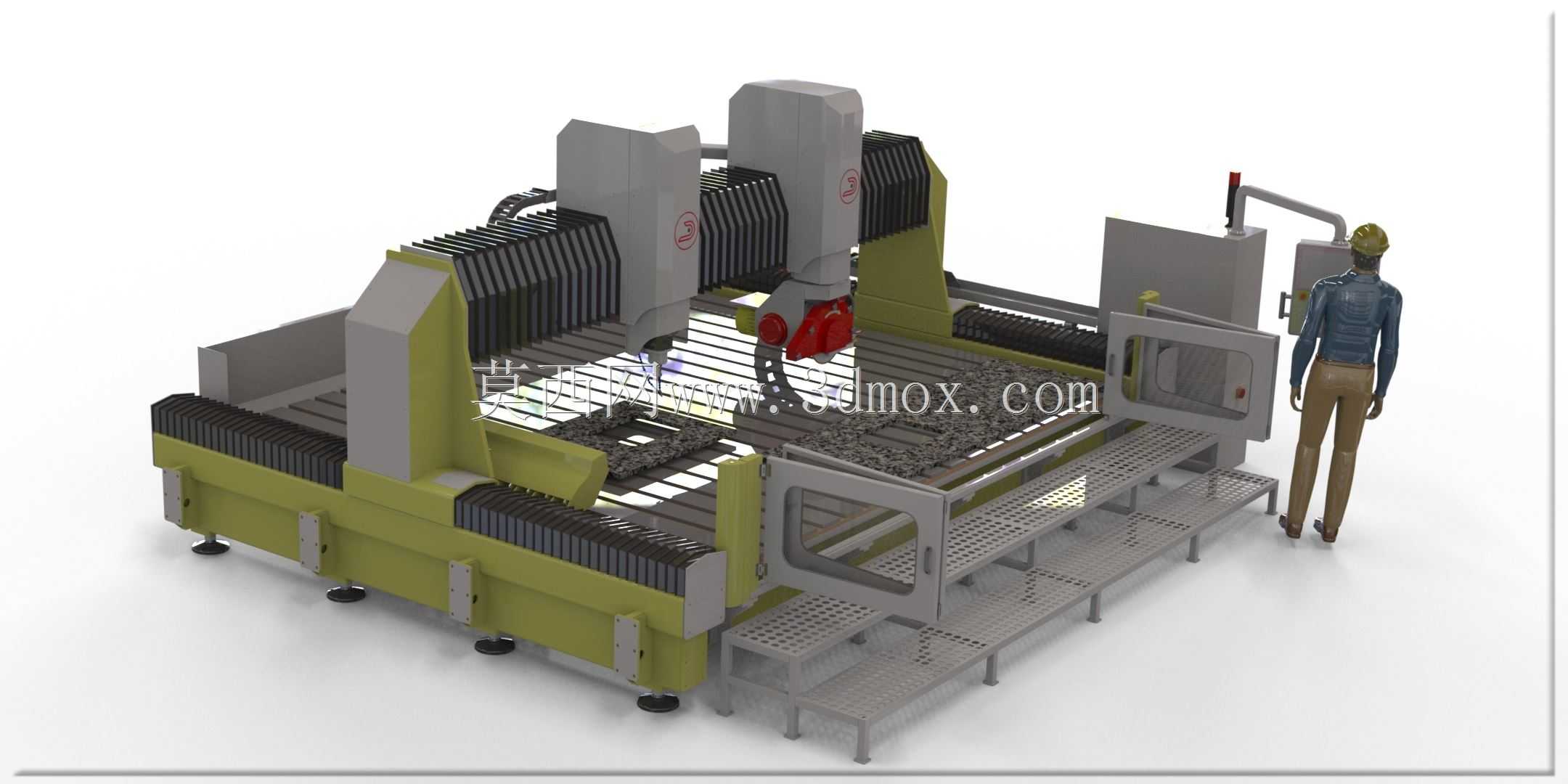

　　切割厚度自动调整进给速度与主轴转速，避免锯片崩边、卡刀等问题，设备自带自动化操作程序，可实现板材上料后自动定位、自动切割、故障实时监测、加工数据统计等功能，操作人员仅需完成上下料与参数确认即可完成整板加工，降低对操作人员的技能要求。设备的安全防护设计覆盖作业全流程，切割区域设置可开合的透明防护门，门体配置安全联锁开关，防护门未完全关闭时设备无法启动切割程序，避免切割过程中碎石、冷却水飞溅伤及操作人员，设备侧方设置三色状态警示灯与急停按钮，出现异常工况时可快速触发停机，切割头部位配置冷却水喷淋装置，切割作业时持续喷淋锯片与加工位置，既可以降低锯片工作温度，也能抑制石粉飞扬，配套的回水结构可将带石粉的冷却水导流至外置沉淀池循环利用，

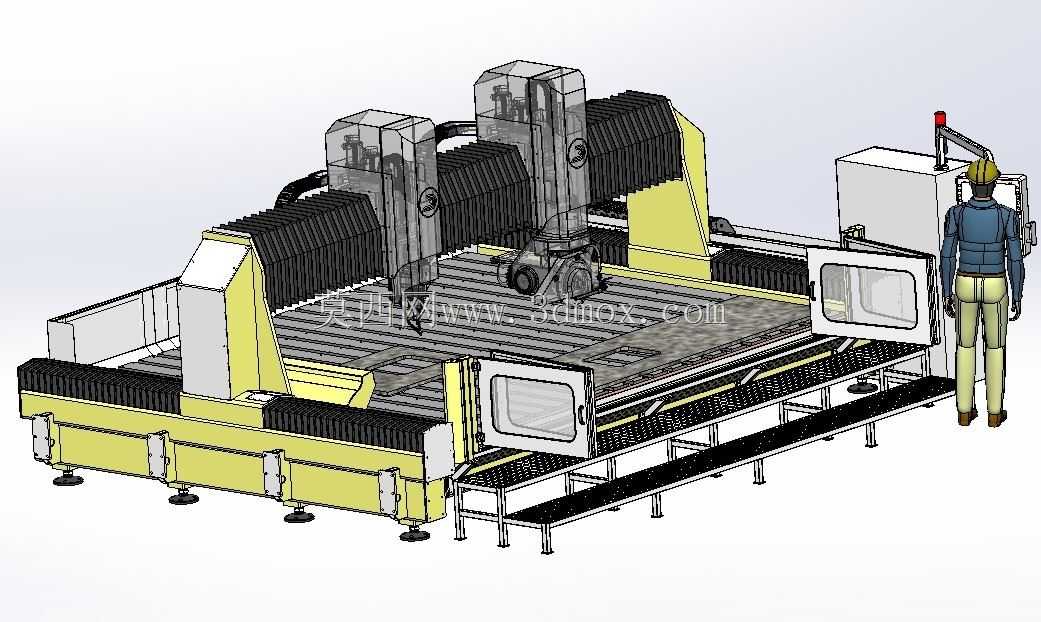

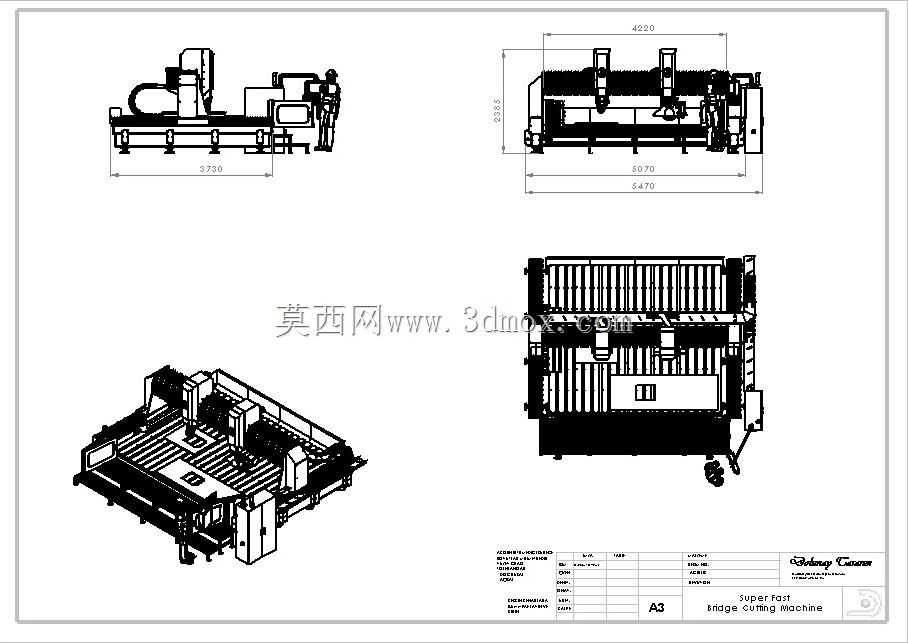

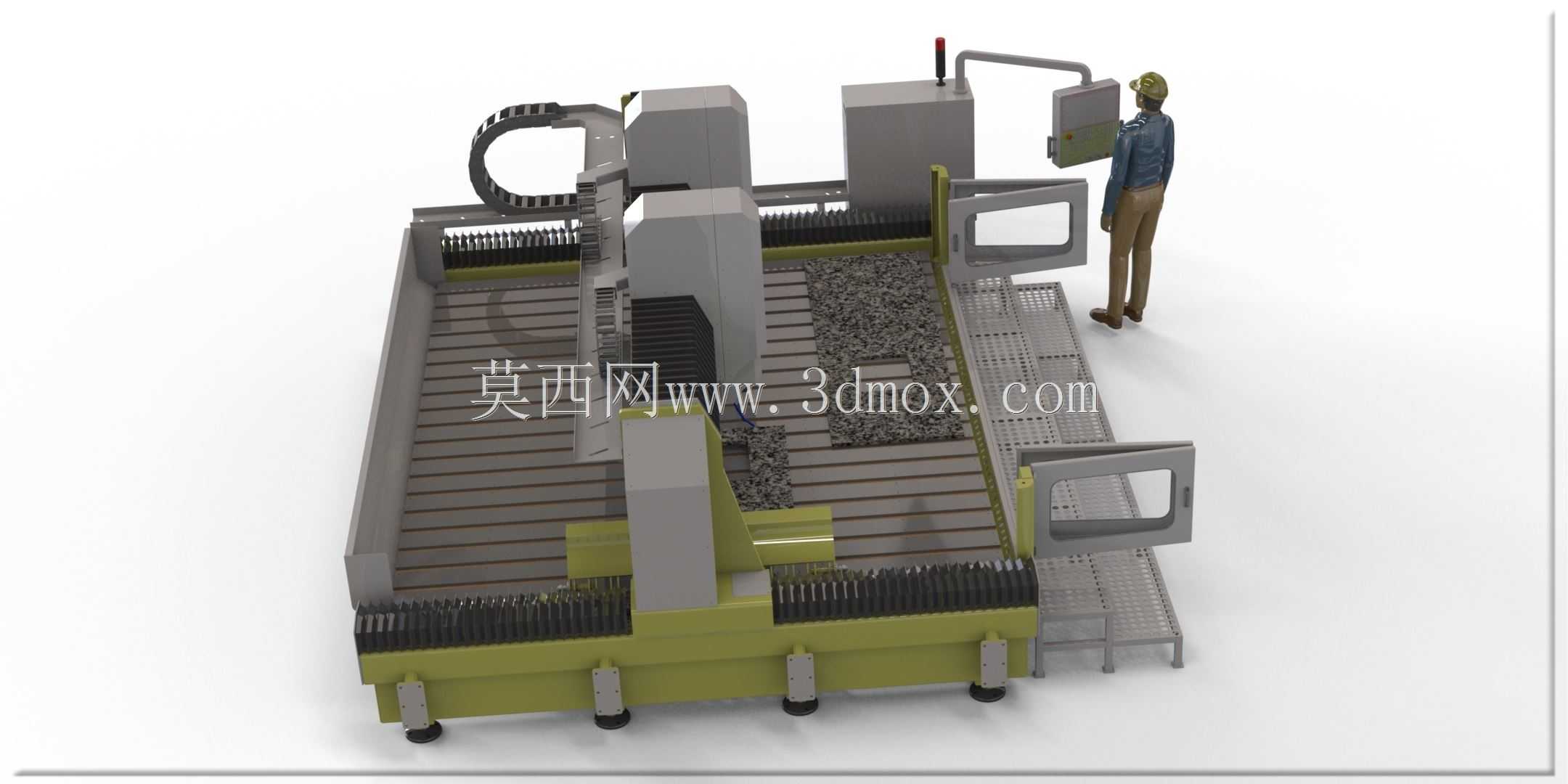

　　减少生产过程的水资源消耗。从三维建模的结构设计角度来看，这款设备的建模过程优先还原了各部件的装配关系，床身、横梁、主轴滑座、走台、防护门等部件的连接位置、安装孔位、运动行程都按照实际加工装配尺寸还原，传动部件的防护罩伸缩行程与主轴的运动范围做了匹配校验，避免运动干涉，操作走台的格栅间距、护栏高度都符合机械安全设计规范，人体模型的参照可直观体现设备的整体尺寸比例，方便设计人员评估设备的操作空间预留、车间布局占位，设备的外接电、外接水的接口位置统一设置在床身侧方的走线槽区域，安装时可快速完成车间管线对接，无需额外改造设备本体结构。这款设备可加工的板材厚度覆盖常规装饰石材的全规格范围，针对橱柜台面的挖孔、磨边工序，五轴结构的摆头可实现多角度切割，一次装夹即可完成多面加工，减少二次装夹带来的定位误差，背景墙的异形图案切割可通过导入CAD图纸直接生成加工路径，无需制作模板，大幅缩短定制化产品的生产准备周期，相比传统单头桥切设备，双主轴配置可在批量加工同规格板材时提升加工效率，也可在异形加工时分别配置粗切、精切锯片，减少换刀辅助时间。
