油压测量台三滑动式前置防护装置

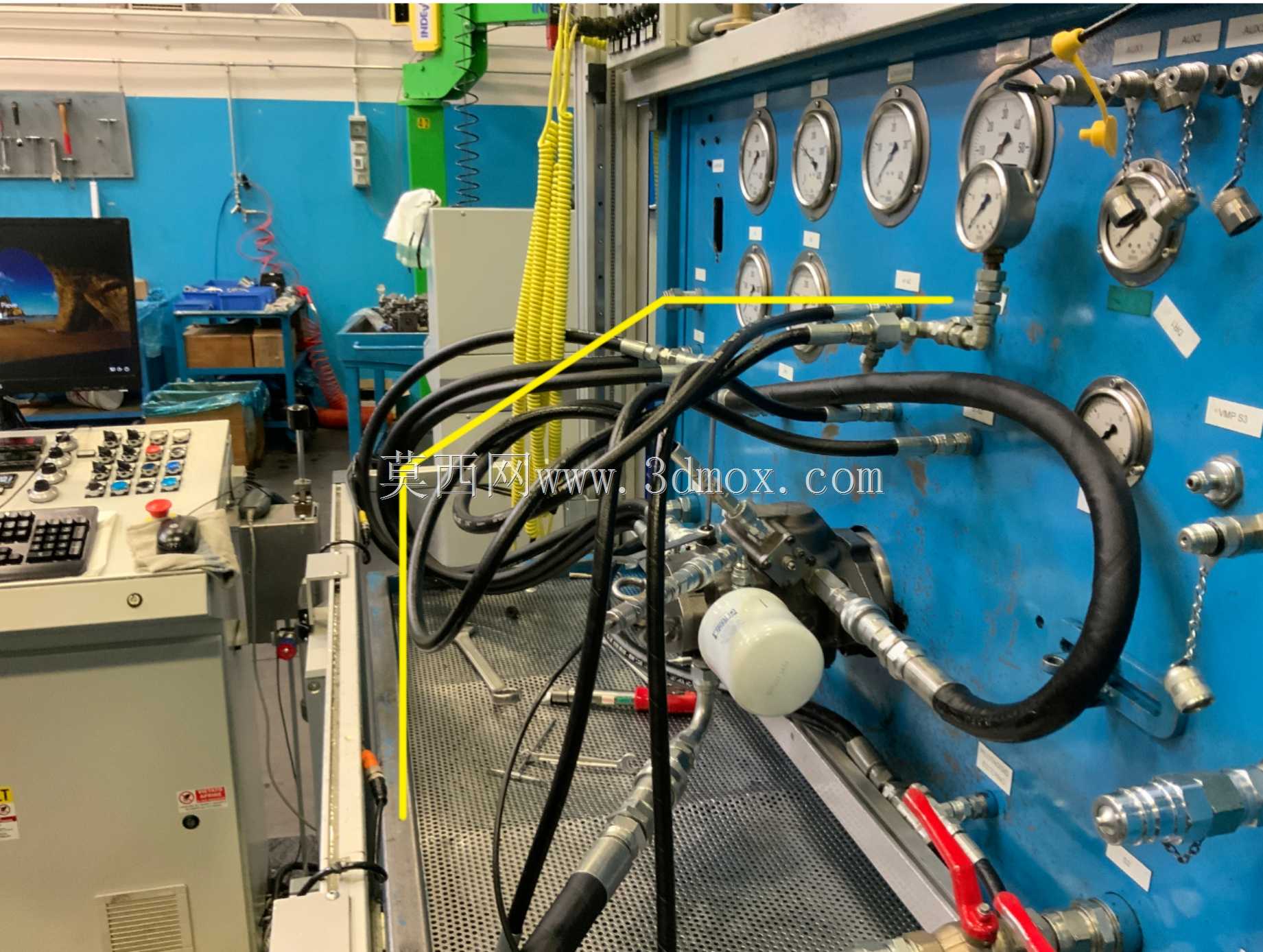

　　这套滑动式防护结构主要应用于车间内的油压测量工位，这类工位日常需要完成液压元件耐压测试、油压系统密封性校验等作业，测试过程中一旦出现管路崩脱、密封件失效的情况，带压的液压油会高速喷射，极易造成操作人员眼部、皮肤的伤害，同时飞溅的油液也会污染周边工位的量具、工件，增加现场清理的工作量。

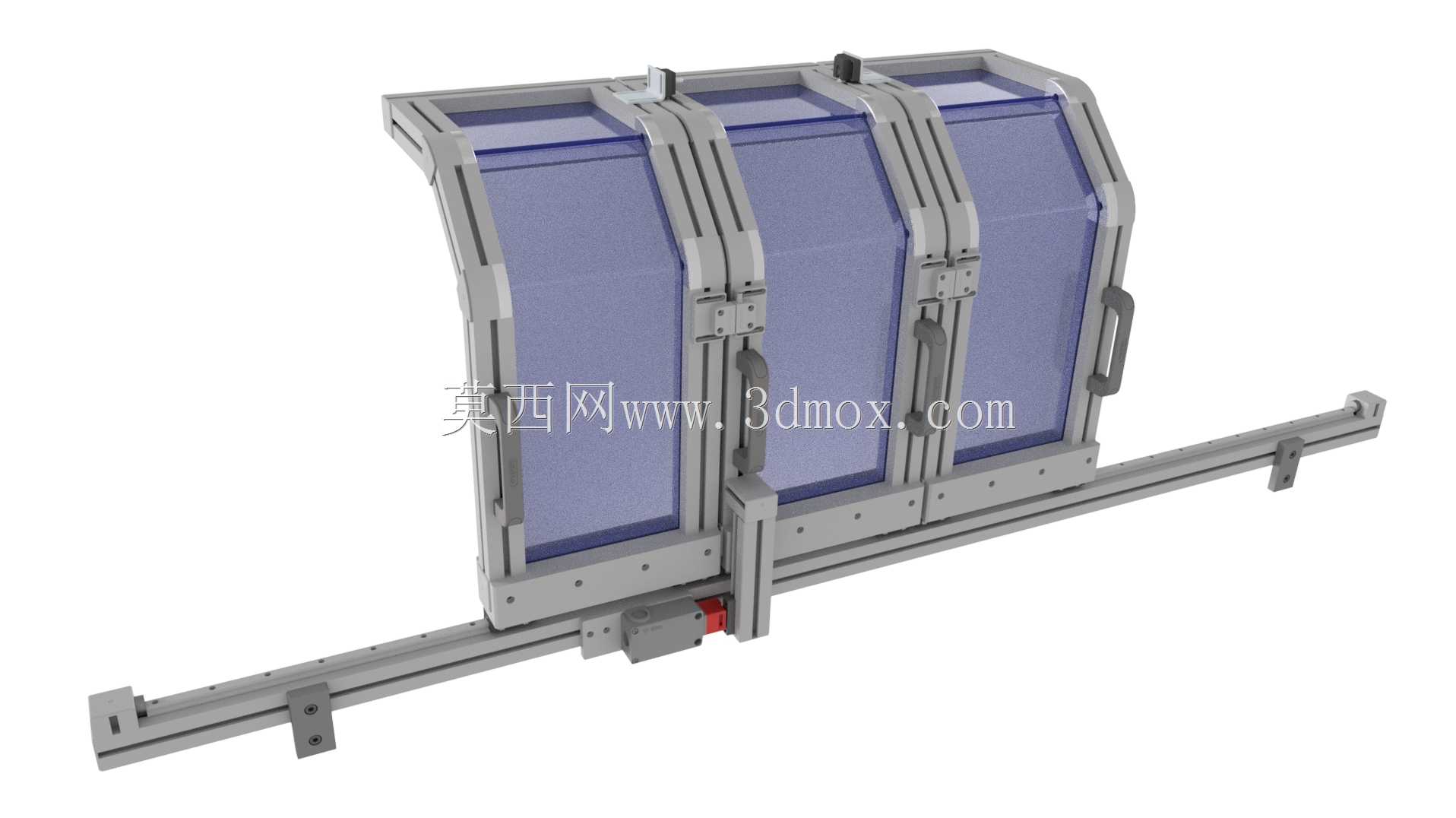

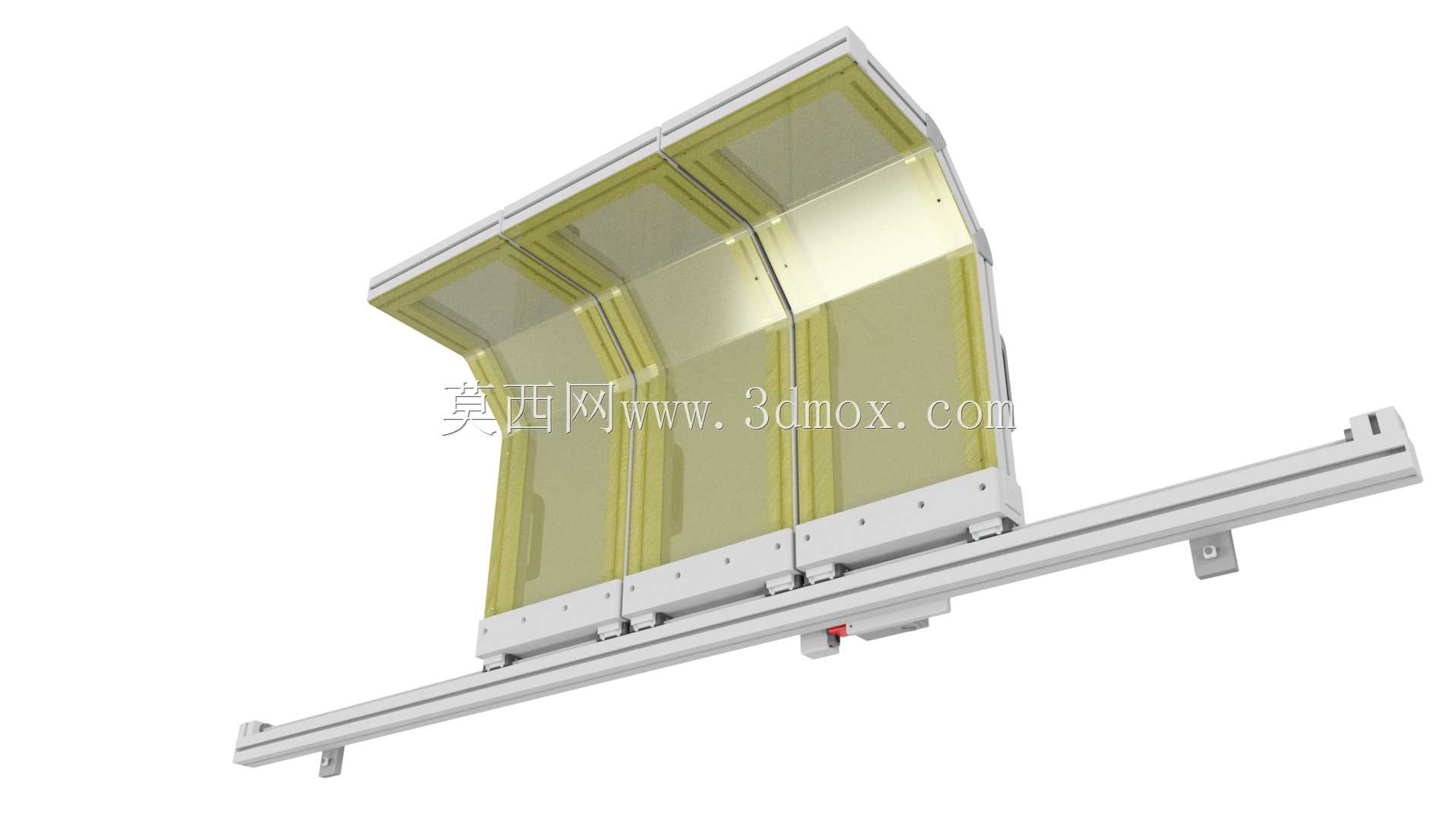

　　从结构设计逻辑来看，整套防护采用模块化铝型材作为框架基材，铝型材的槽道结构不需要额外焊接加工，所有连接点都可以通过型材内置的T型螺栓完成装配，后期如果需要适配不同宽度的测量台台面，只需要裁切对应长度的型材就能完成改制，不需要重新开模制作框架零件。防护的视窗部分采用双层有机玻璃板叠加的结构，两层板材的厚度分别为5mm与8mm，相比单层同厚度的板材，双层结构的抗冲击性能提升40%以上，即使被高速飞出的管接头、爆裂的金属碎片击中，也不会出现整块板材碎裂的情况，同时有机玻璃的透光率能达到92%以上，操作人员隔着防护板就能清晰观察台面上压力表的数值变化、被测工件的状态，不会因为加装防护影响正常的测试读数。

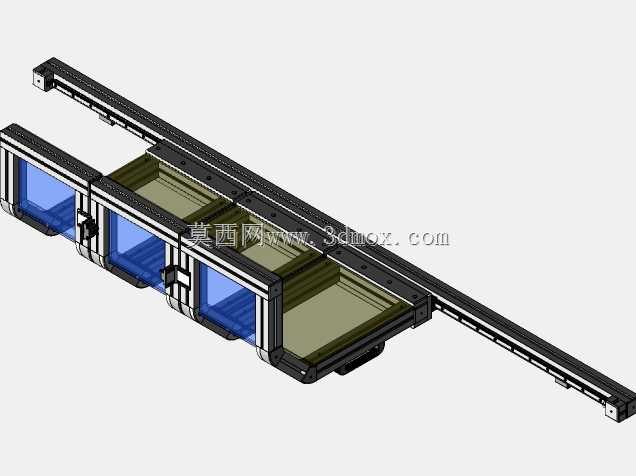

　　滑动部分采用循环球式导轨作为承载结构，相比普通的滑动摩擦导轨，循环球结构的滚动摩擦阻力仅为滑动结构的1/8，操作人员单手就能推动单扇防护门滑动，不会出现推拉卡顿的情况，三扇滑动门的设计可以根据测试操作的需求，任意开启对应位置的开口：需要吊装大型被测工件的时候，可以把三扇门全部推到同一侧，留出完整的台面操作空间；测试过程中可以关闭所有门体，形成全封闭的防护区间；需要微调台面上的阀门、接头的时候，只需要推开对应位置的单扇门就能操作，不需要把整个防护全部打开，减少了防护失效的暴露区间。

　　门体之间的密封采用互锁磁性密封结构，其中一扇门配置机械锁止块，另外两扇门配置磁吸密封件，当所有门体关闭到位时，磁吸件会提供50N的吸附锁紧力，这个力值经过反复验证：既可以保证测试过程中门体不会因为油压喷射的冲击力自行滑开，又不会因为吸力过大导致操作人员开门时需要用过大的力，避免开门时的惯性导致门体撞击型材框架产生变形。门体上配置的嵌入式把手采用内凹设计，不会突出门体表面，避免门体滑动过程中把手勾挂周边的气管、线缆。底部的导轨安装面预留了5mm的高度调节余量，安装时可以通过调整垫铁找平导轨的直线度，保证三扇门滑动全程无卡滞，导轨两端配置了橡胶缓冲挡块，门体滑动到行程端点时不会产生刚性撞击，降低日常使用的噪音。

　　从安装边界来看，整套防护的底部导轨长度可以根据测量台的实际台面宽度定制，常规适配1200mm到1800mm宽度的油压测量台，防护主体的高度为750mm，刚好覆盖操作人员坐姿操作时的视线与身体躯干高度，不会因为防护过高遮挡车间顶部的照明光线，也不会因为高度不足导致飞溅的油液从防护顶部溢出。框架侧面预留了传感器安装槽位，如果后期需要加装门体关闭到位检测开关、安全联锁装置，不需要在型材上额外钻孔，直接把传感器卡入型材槽道就能完成安装，可以直接接入设备的安全回路，实现门体未关闭到位时设备无法启动加压测试的联锁功能，进一步提升工位的本质安全水平。

　　在实际使用场景中，这类防护结构除了应用在油压测量台，也可以适配在小型液压试验台、零部件耐压测试工位、油品飞溅类的加工工位，相比固定式的整体防护罩，滑动式的结构不需要占用台面外侧的操作空间，所有门体的滑动行程都在台面上方的投影范围内，车间内通道狭窄的工位也能顺利安装。视窗的有机玻璃板表面做了防油雾涂层处理，长期接触油雾也不会出现表面发花、透光率下降的情况，日常清理只需要用普通的无纺布沾取中性清洁剂擦拭即可，不需要特殊的维护保养。框架的铝型材表面做了阳极氧化处理，长期接触车间内的液压油、切削液也不会出现表面锈蚀、涂层脱落的问题，整套结构的设计使用寿命不低于10年，期间只需要定期给导轨添加少量润滑脂就能维持顺畅的滑动状态，维护成本极低。
