光学检测用三轴直线位移运动模组

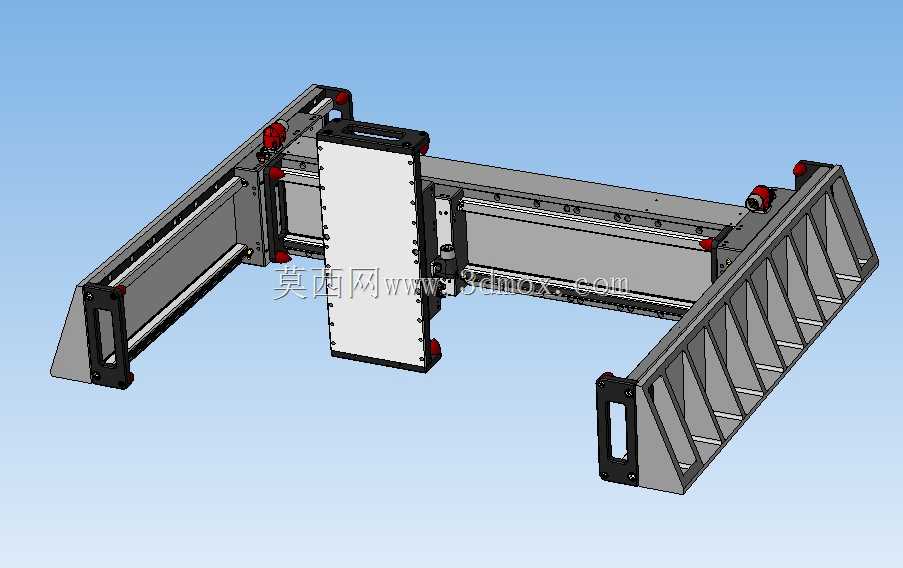

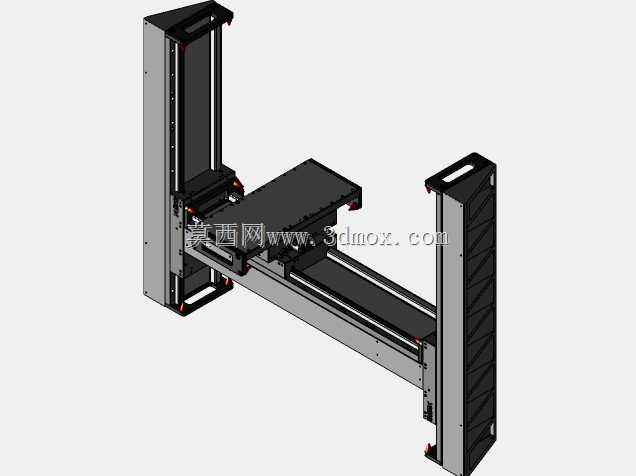

　　这套三轴直线运动机构，核心适配光学检测、微组装这类对位移精度有稳定要求的场景，日常在视觉对位、光学元件对焦、微小零件精密排布工位上承担多维度位置调整的功能，区别于重载输送类的直线模组，它的设计取向偏向轻载、高重复定位精度的工况，整体传动布局采用正交堆叠的架构，X轴作为长行程基础承载轴，采用双平行导轨搭配单侧丝杠传动的结构，底座侧面做了斜向加强筋结构，用来抵消长行程下的悬臂形变，避免滑台运行到行程末端时出现低头、抖动的问题，实际安装时X轴的两个端面都预留了带定位销孔的安装法兰，可以直接锁附在设备的大理石平台或者铝型材机架上，不需要额外做转接板适配。Y轴垂直跨接在X轴的滑台安装面上，传动组件和导轨都做了内嵌式设计，

　　滑台的安装面做了整面的铣平处理，平面度控制在微米级，用来保证Z轴安装后的垂直度，不会出现运行过程中Z轴偏摆导致的光学光路偏移问题。Z轴采用垂直布置的传动结构，滑台正面预留了整面的安装孔位阵列，可以直接固定光学调整架、工业相机、点胶阀或者微焊接头这类末端执行元件，安装孔位采用标准的孔距设计，能兼容市面上多数常规的光学装夹配件，不需要重新打孔适配。设计过程中对各轴的运动边界做了充分的限位考量，每个轴的两端都预留了硬限位块的安装位置，同时在传动侧预留了光电传感器的安装槽，方便用户根据实际使用需求调整软限位的触发位置，避免超程运行导致的传动件损坏。走线方面采用了侧装拖链的布局，所有动力线、传感器线都可以内置在拖链内部，

　　不会在设备运行过程中出现线缆剐蹭、拉扯的问题，拖链的弯曲半径做了适配常规高柔性线缆的选型，长期往复运行也不会出现线缆内部线芯折断的故障。从安装边界来看，整套机构的X轴有效行程覆盖500mm级别，Y轴有效行程100mm，Z轴有效行程100mm，整体安装占用的横向宽度控制在合理范围内，不会占用过多的设备内部安装空间，对于桌面级光学检测设备、小型精密组装设备来说，这个尺寸区间刚好能适配多数设备的内部腔体空间，不需要对设备整体框架做大幅度的改型。各轴的导轨选型都采用了高刚性的滚珠直线导轨，滑块预压可以根据实际负载情况做调整，轻载光学场景下可以调至轻预压，降低运行阻尼提升运动平顺性，如果搭载稍重的末端执行件，可以适当增加预压量，

　　提升整体的结构刚性，减少高速启停时的滑台晃动。丝杠选型采用了研磨级滚珠丝杠，配合锁紧螺母可以有效消除轴向背隙，保证反向运动时的定位精度，不会出现反向空程导致的位置偏差，这一点对于光学对焦、视觉对位这类需要频繁往复调整位置的工况来说尤为重要，能有效减少位置补偿的调整时间，提升设备的整体运行效率。整套机构的结构件多数采用铝合金材质做硬质阳极氧化处理，在保证整体结构刚性的前提下尽可能降低自重，减少X轴承载的负载重量，提升长行程运行时的动态响应速度，同时阳极氧化表面也能避免长期使用过程中出现锈蚀、表面掉屑的问题，适配光学车间这类对环境洁净度有一定要求的使用场景，不会因为结构件掉屑污染光学镜片或者精密工件。
