十字手柄传统式冷水控水阀结构设计

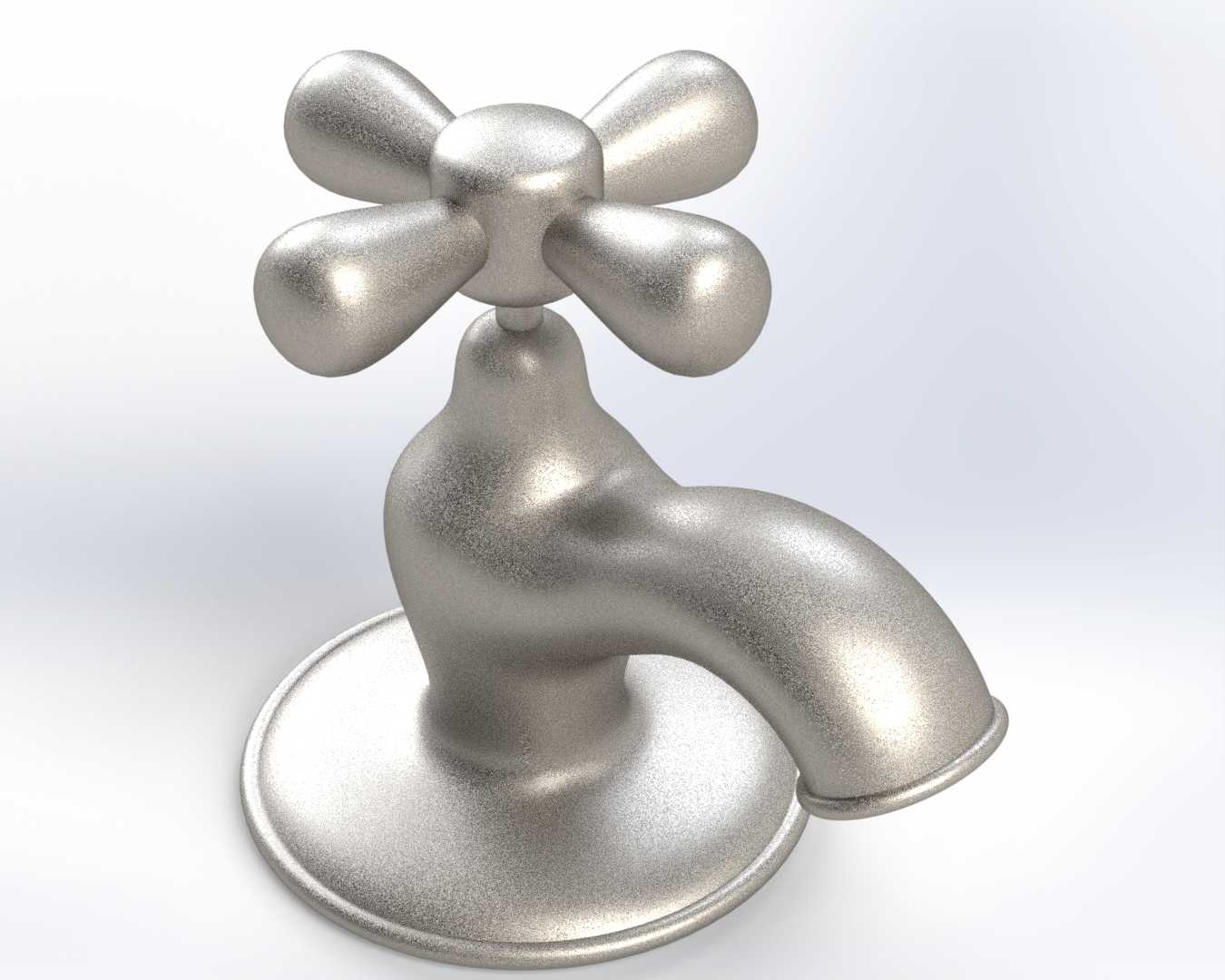

　　这款传统结构的控水阀，日常应用场景覆盖民用住宅厨卫进水端、老旧公共盥洗台供水支路、小型商用门店洗手台供水点位，作为末端控水执行部件，直接对接自来水管路出水端，承担通断水流、调节出水流量的核心功能，无需额外配套电控或传感部件，完全依靠手动操作实现水路控制，适配多数常压市政供水工况，也可用于常压常温的非腐蚀性清水管路通断控制。从功能特性来看，该阀采用十字型花瓣式操作手柄，四个对称分布的握持瓣能给操作人员提供多方向的施力点，即便手部沾水或沾有少量皂液，也能稳定施加旋转力矩，不会出现打滑脱手的情况，相比单柄式旋钮，操作容错率更高，对老年用户、手部力量较弱的使用者更友好；阀身采用一体化铸造的流线型出水弯管，出水嘴向下倾斜15度左右，

　　出水时水流能自然落入盥洗盆中心区域，不会出现水流沿阀身外壁流淌渗漏的问题，底座采用圆盘式安装结构，增大了与安装台面的接触面积，安装后受力均匀，长期使用不会出现阀体倾斜、密封胶圈受压不均导致的台面渗水问题。设计思路上，这款阀体优先考虑长期使用的结构可靠性，所有转角位置均做了圆角过渡处理，没有尖锐的棱角凸起，既避免日常使用时磕碰划伤使用者，也能减少铸造环节的应力集中问题，降低毛坯件的残次率；内部阀芯采用常规的升降式密封结构，旋转手柄时阀芯随螺纹副升降，压紧或松开进水端的密封胶垫实现水流通断，这种结构的零件通用性极强，后期维护更换密封件时无需专用工具，普通用户即可自行完成配件更换，大幅降低全生命周期的使用成本。外形尺寸与安装边界方面，

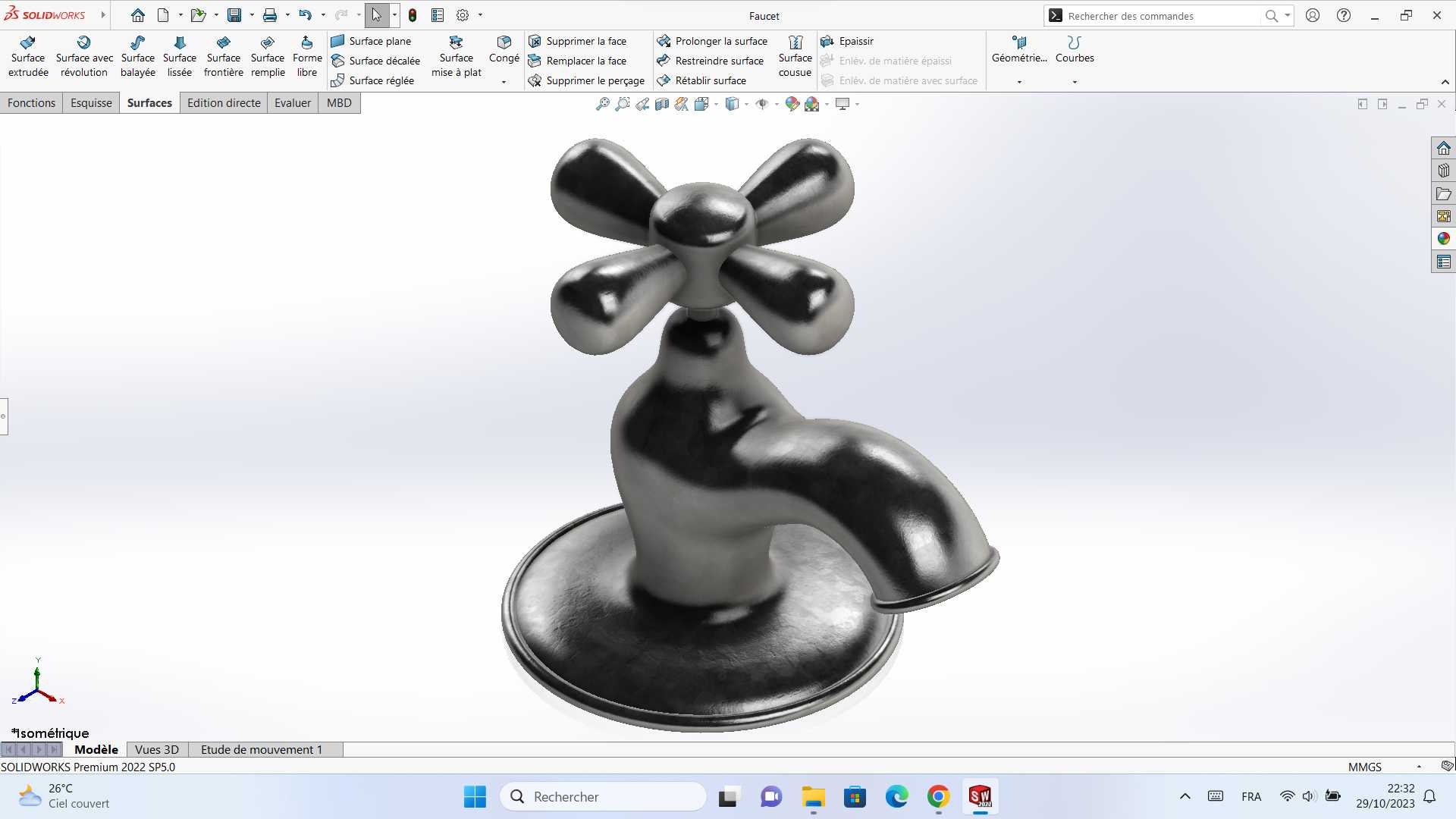

　　这款阀体整体高度控制在100mm左右，底座安装盘直径约70mm，出水嘴前端距离安装台面的垂直高度约55mm，水平方向伸出底座边缘约45mm，安装时仅需在台面上开设直径20-25mm的穿管孔即可，适配市面上绝大多数常规厚度的石材台面、陶瓷盥洗台，进水端采用标准的4分外螺纹接口，可直接对接民用建筑通用的给水软管，无需额外配置转接头；安装时需注意底座与台面之间需加装橡胶密封垫片，锁紧固定螺母时需对称施力，避免底座偏斜导致密封失效，手柄旋转的活动范围内不能有遮挡物，保证90度旋转行程内无干涉，确保阀芯能完全开启到最大通径，避免长期半开状态下水流冲刷密封垫造成的局部磨损。从结构建模的角度来看，这款阀体的曲面过渡处理是建模难点，

　　阀身颈部与出水弯管、底座的衔接位置需要做G1连续的曲面顺滑处理，既要保证铸造拔模角度符合工艺要求，也要兼顾外观的流畅性，十字手柄的四个瓣体采用圆周阵列特征生成，保证每个瓣体的外形尺寸、重量完全对称，旋转操作时不会出现偏重卡滞的问题；所有配合位置的尺寸公差均按民用五金件的通用公差设定，螺纹配合位置预留足够的装配间隙，密封槽的尺寸与标准密封胶圈的尺寸完全匹配，避免出现胶圈压缩量过大导致的启闭力矩过大，或是压缩量不足导致的渗漏问题。在实际工程选型中，这类传统结构的控水阀常被用于对成本控制较严格、使用频率适中的供水点位，相比快开式阀芯结构，这种升降式结构的抗水锤冲击能力更强，在管路水压波动较大的老旧小区供水系统中，使用寿命更长，不会出现水压骤变导致的阀芯密封件损坏问题；同时阀体整体采用金属材质，表面做磨砂质感处理，不容易残留水渍和指纹，日常清洁维护仅需用软布擦拭即可，无需特殊的养护工序。
