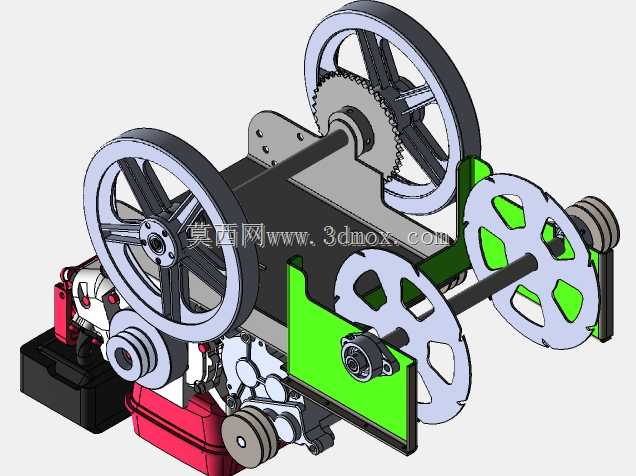

手推式汽油动力除草耕耘一体机结构

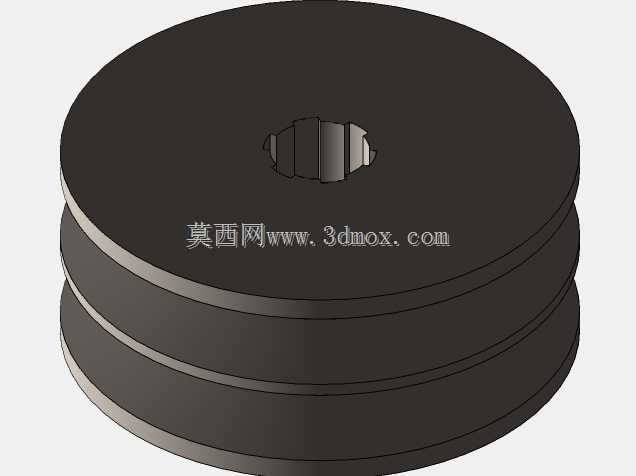

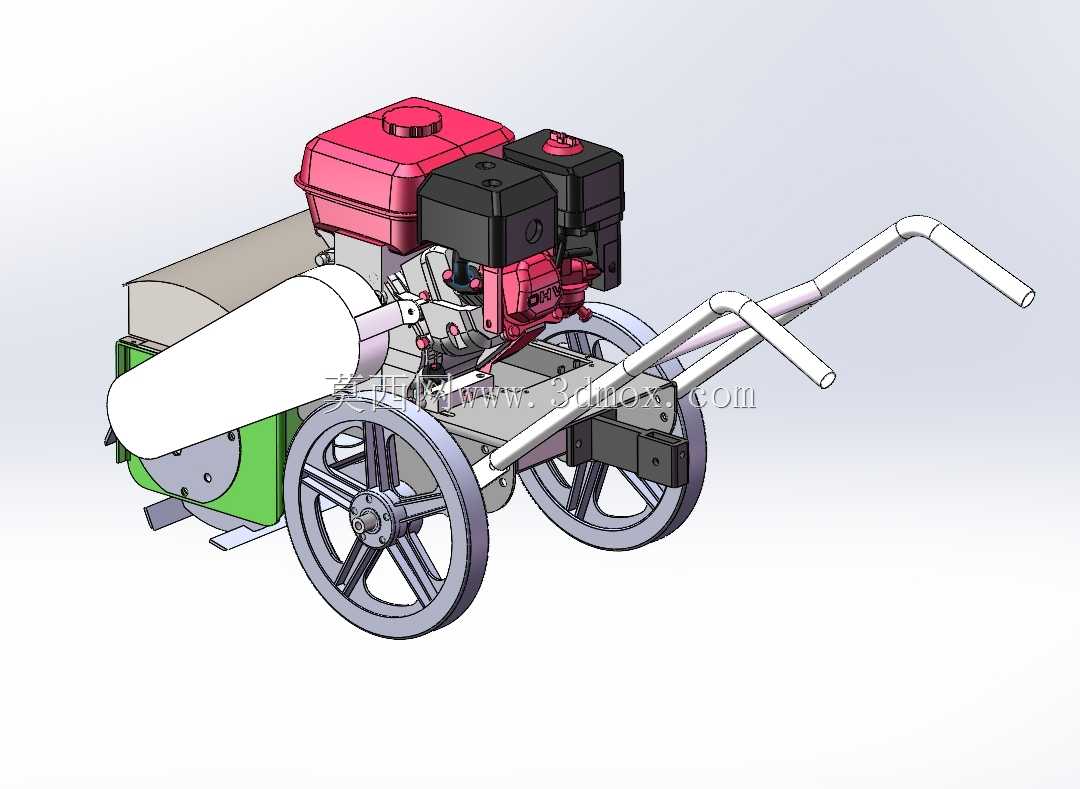

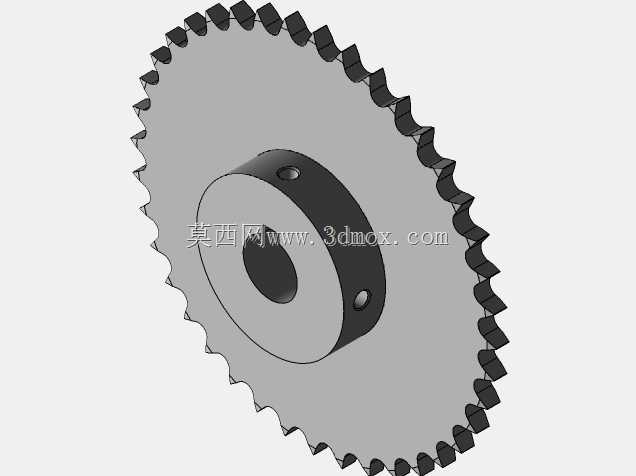

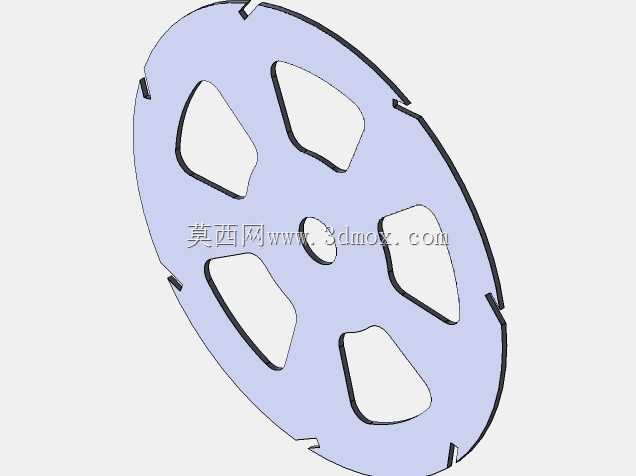

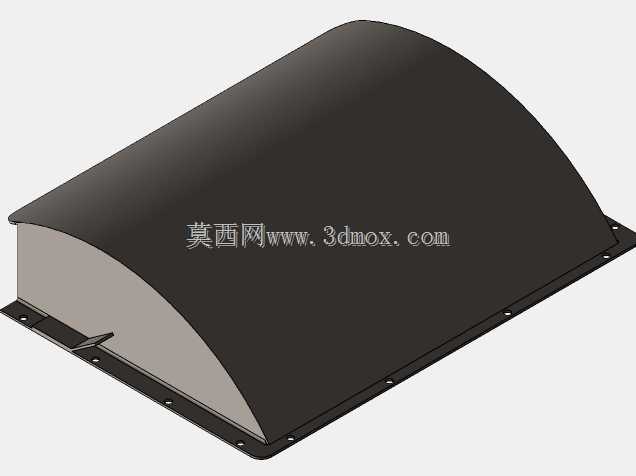

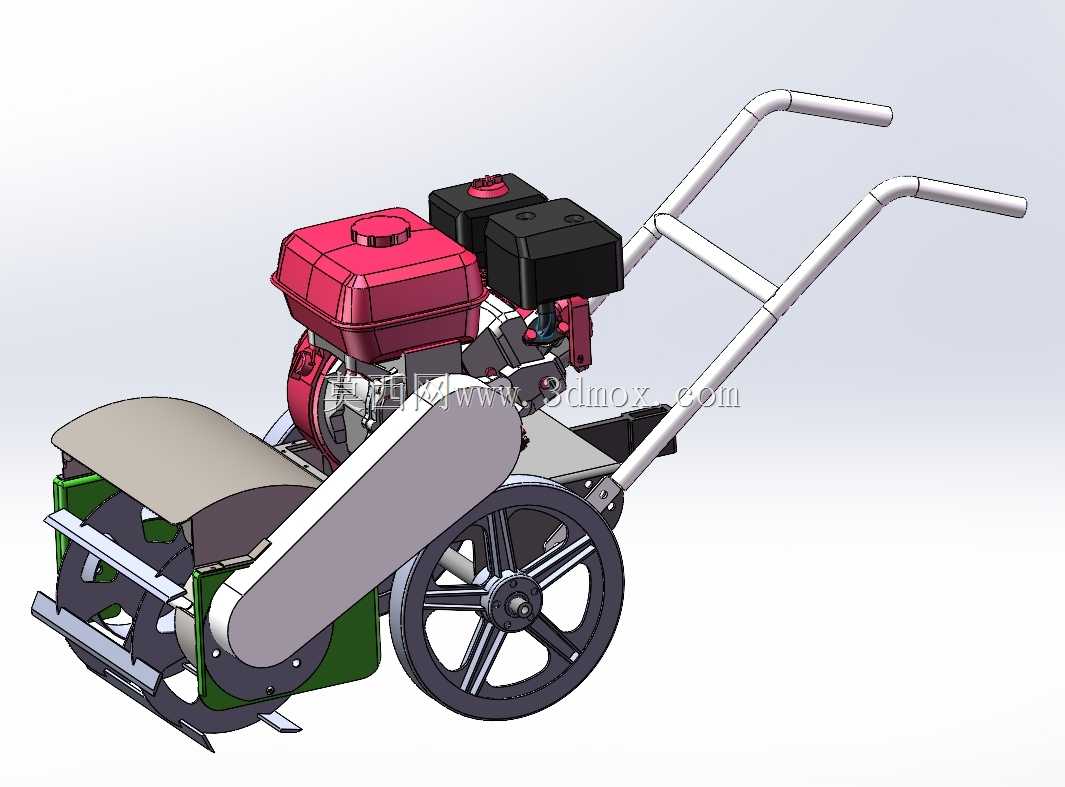

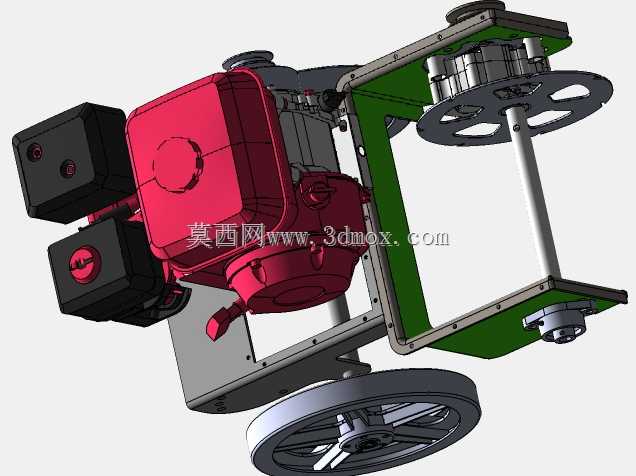

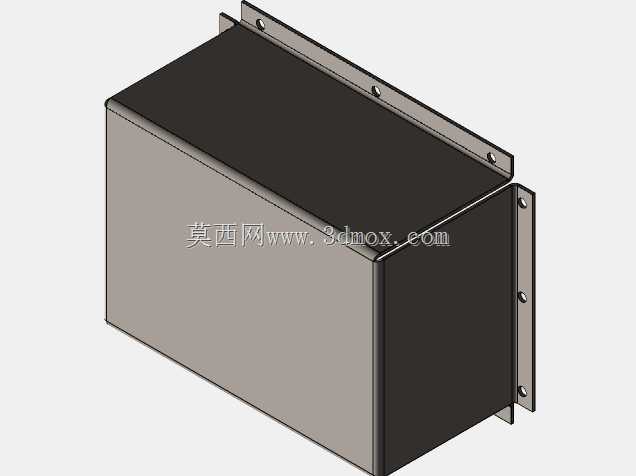

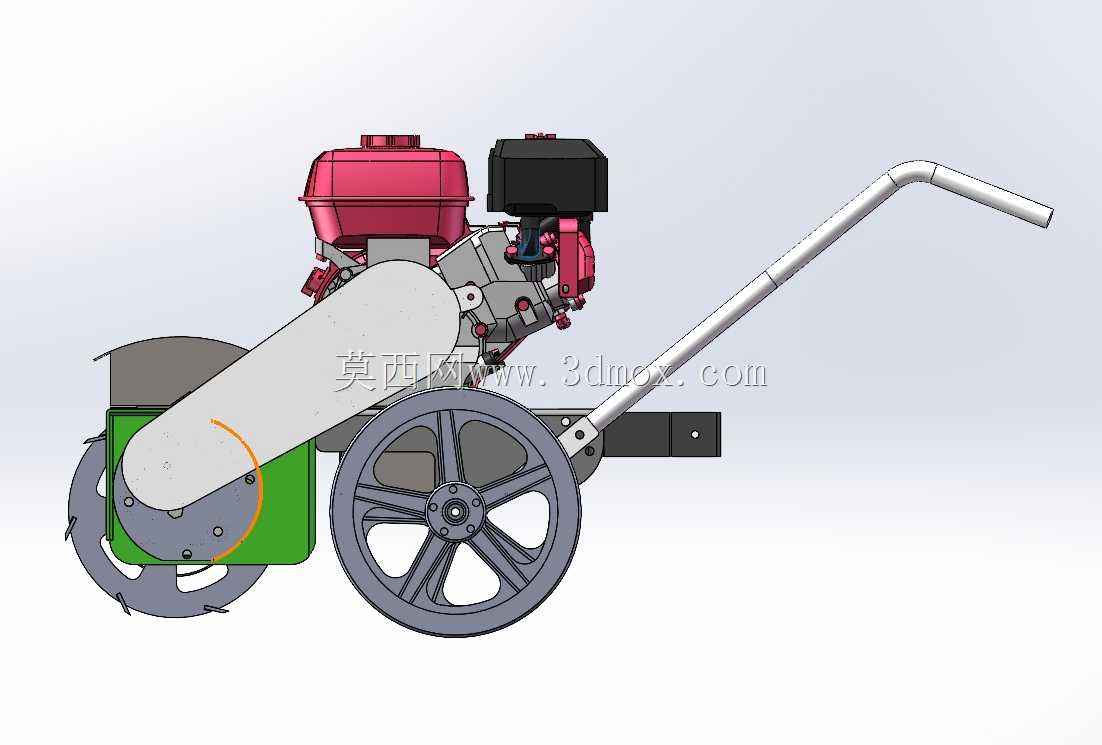

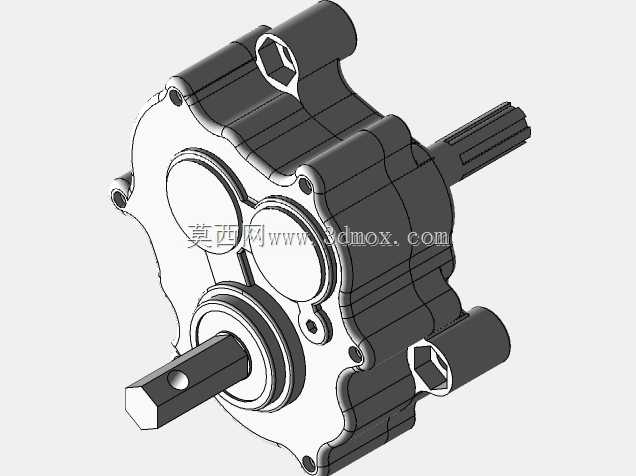

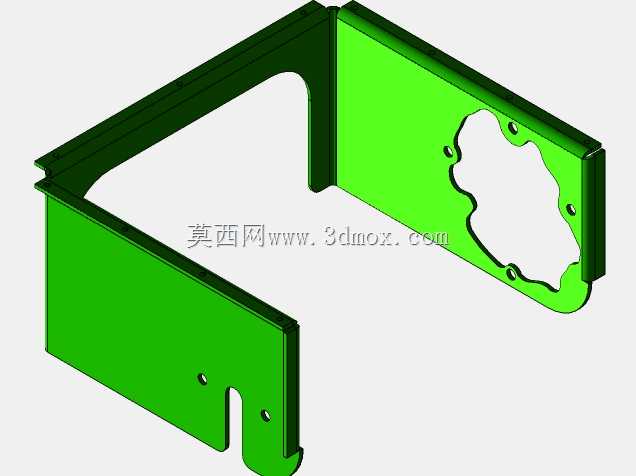

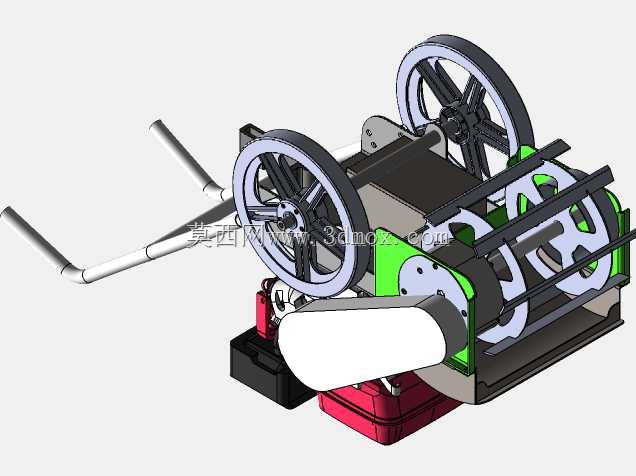

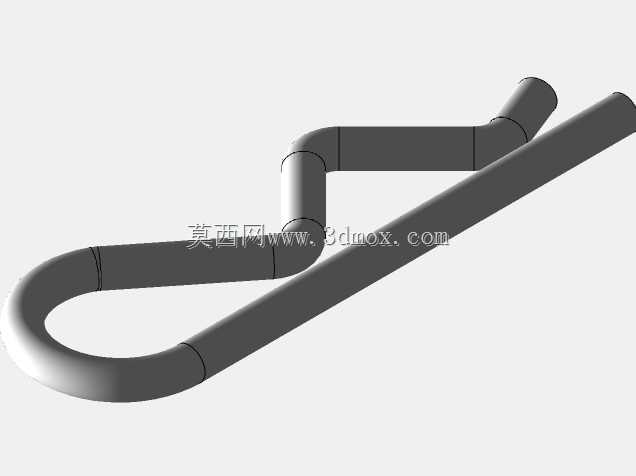

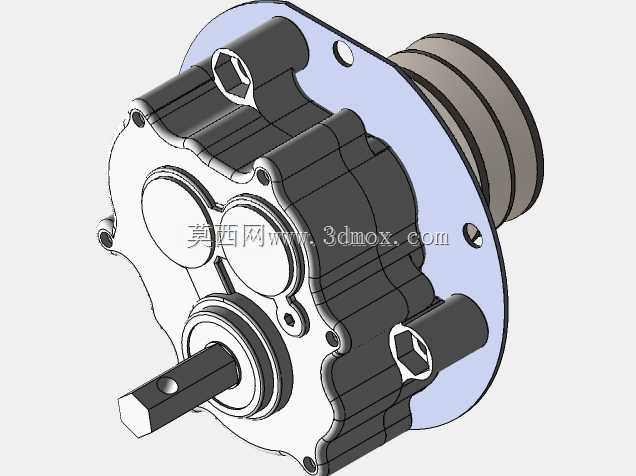

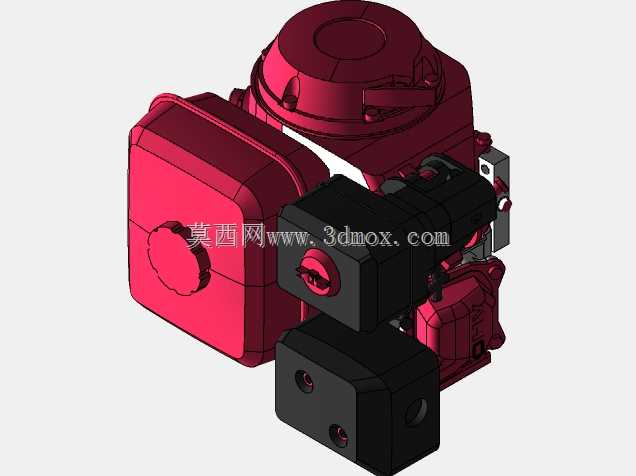

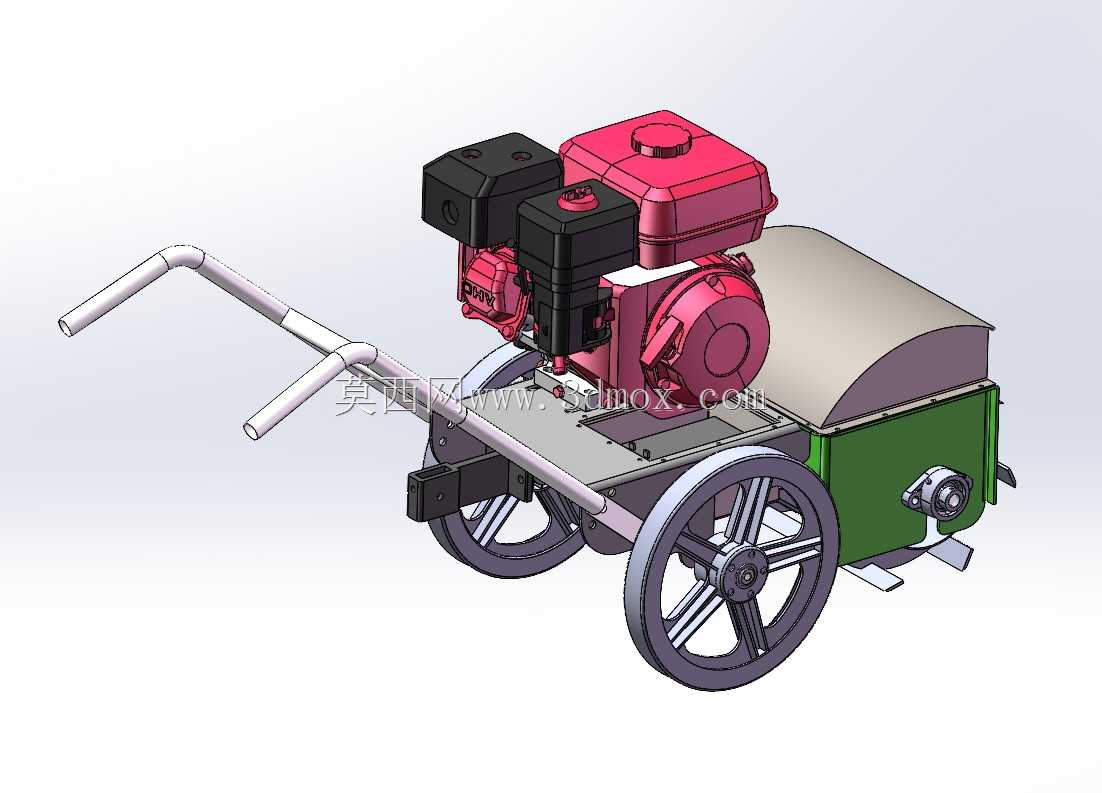

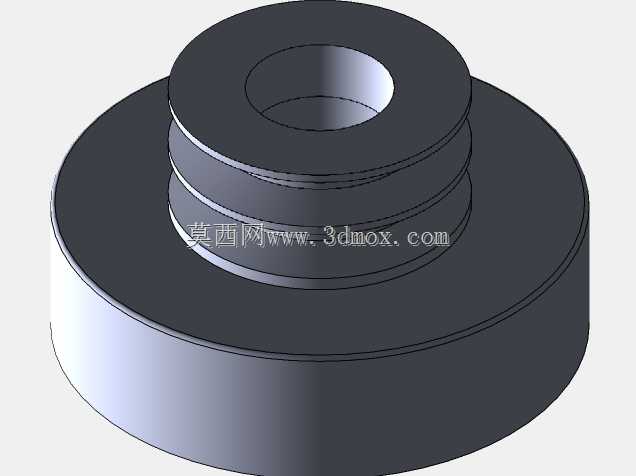

　　这款手推式动力农具的三维结构，核心围绕丘陵小块耕地、果园垄间、蔬菜大棚边角区域的作业需求设计，这类场景普遍存在大型农机无法进入、人工作业效率低下的痛点，设备整体采用单轮驱动配辅助行走轮的布局，操作扶手采用弯折圆管结构，握持高度适配成年操作者自然站立的作业姿态，作业时无需大幅弯腰，能降低长时间劳作的疲劳感。动力单元采用单缸风冷汽油机布置在设备机架上部靠前位置，重心靠近驱动轮轴心，作业时能将整机重量有效传递到作业刀盘，避免刀盘打飘影响除草或耕深稳定性，动力输出通过皮带传动结构连接到下部作业轴，传动外侧设置弧形钣金护罩，既可以阻挡作业时甩出的泥土、草屑飞溅到操作者方向，也能避免外露传动部件卷入杂物造成故障。设备的作业端采用快换式刀盘结构，

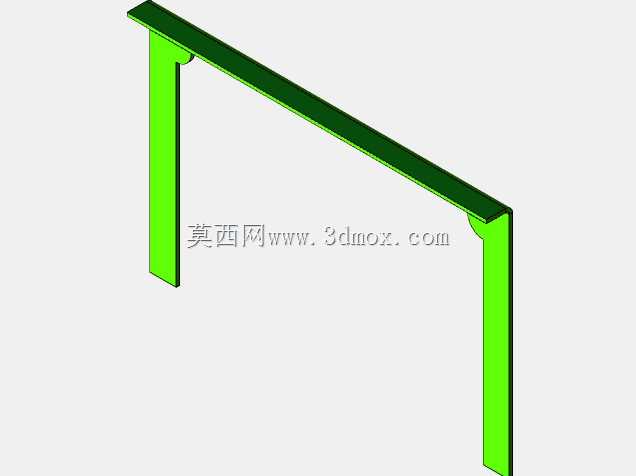

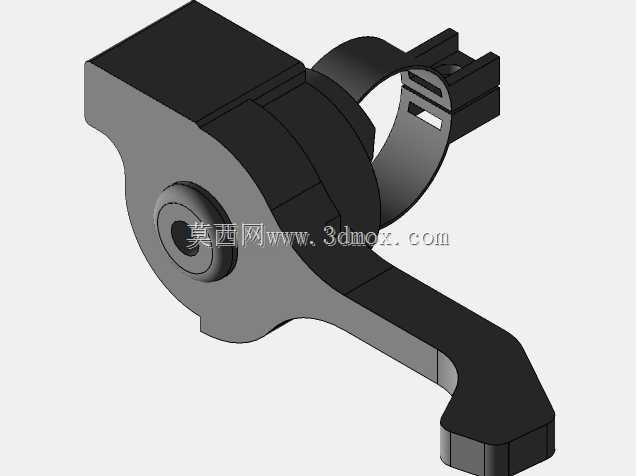

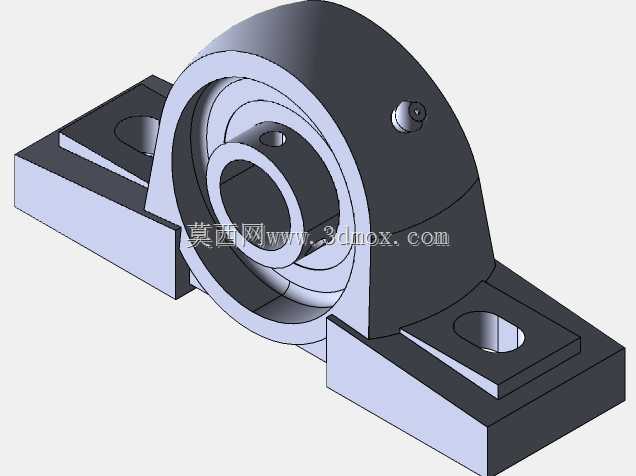

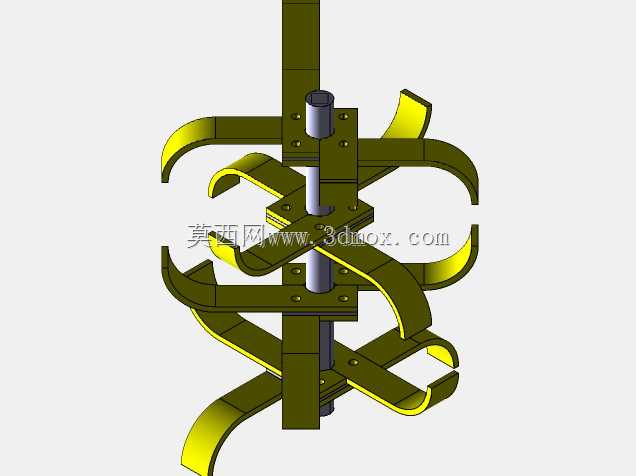

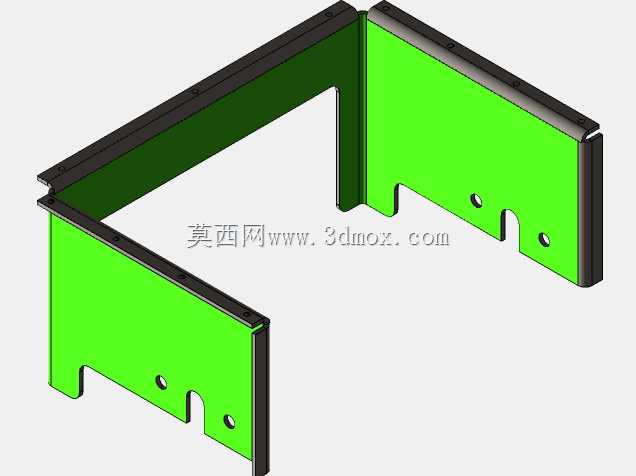

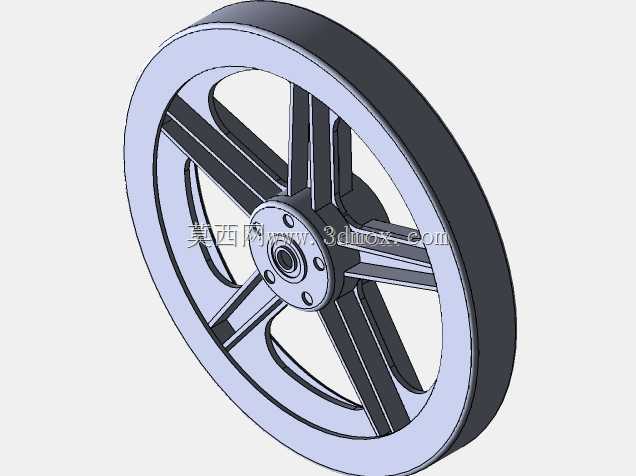

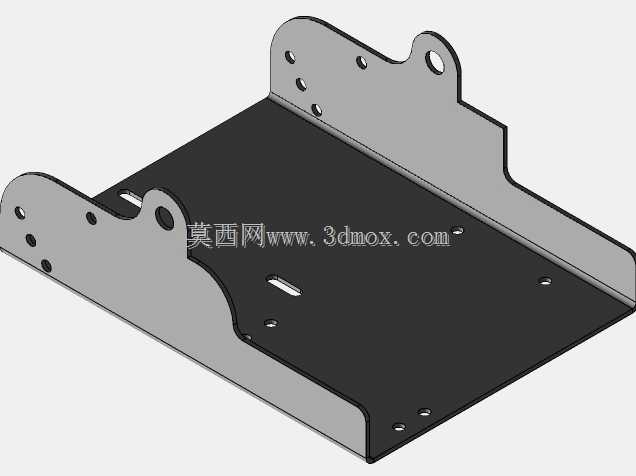

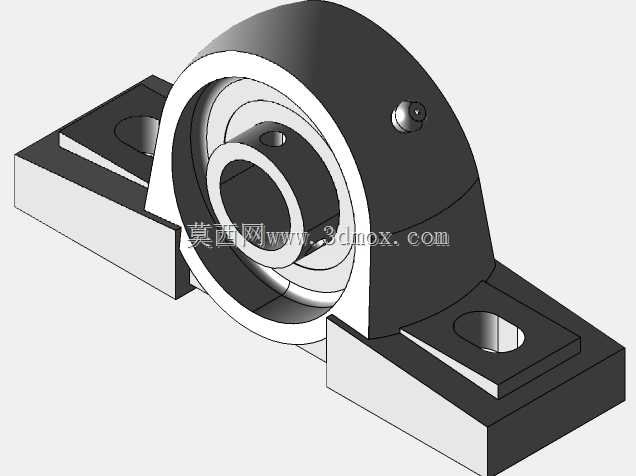

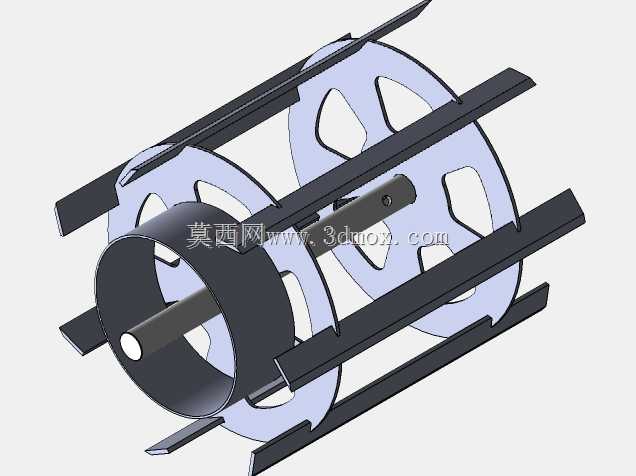

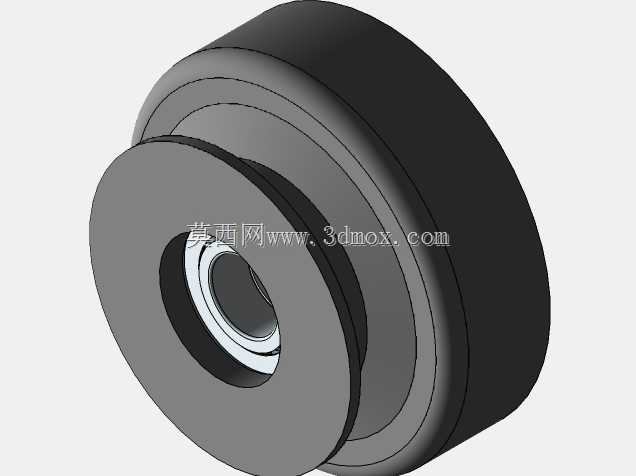

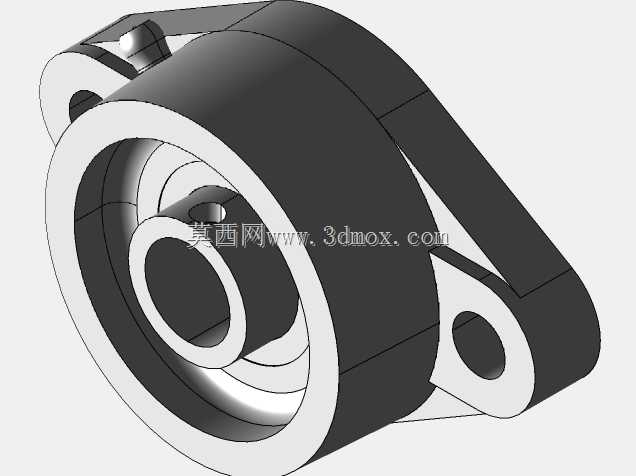

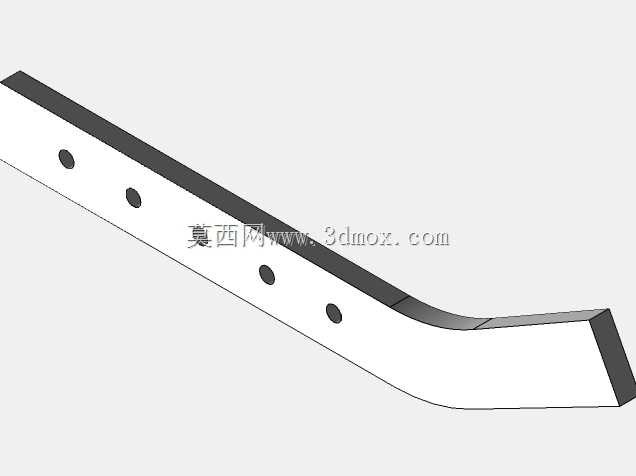

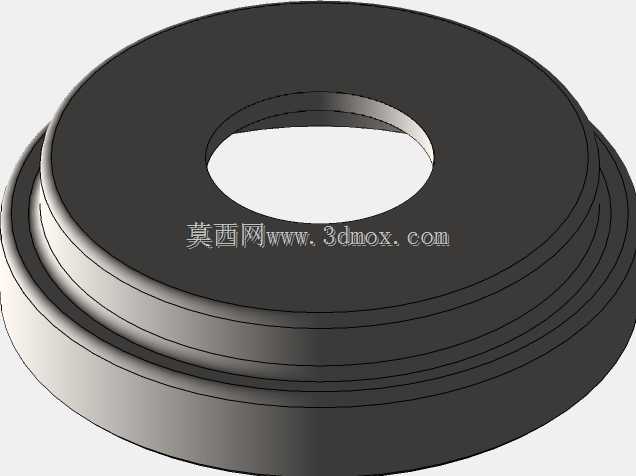

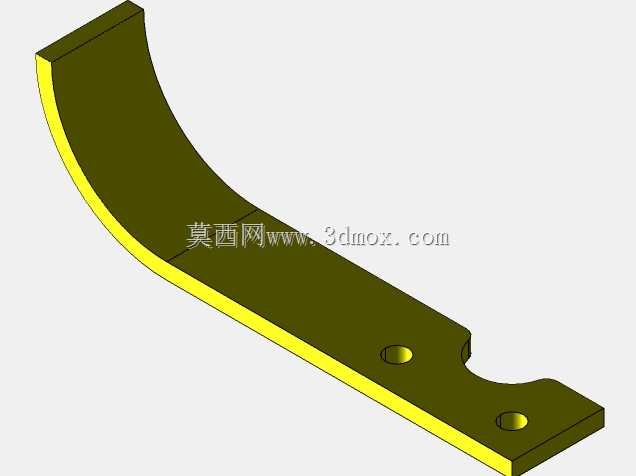

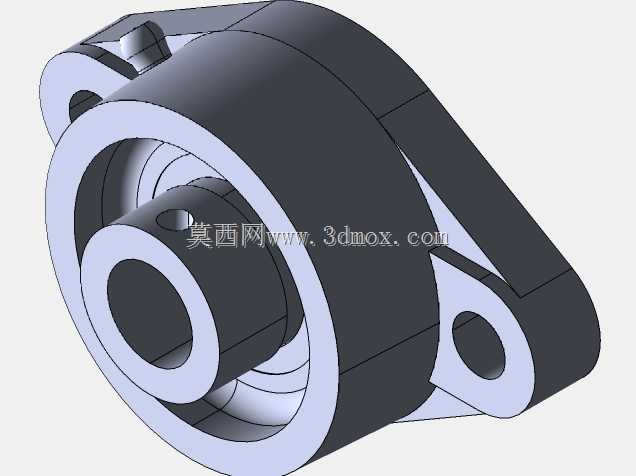

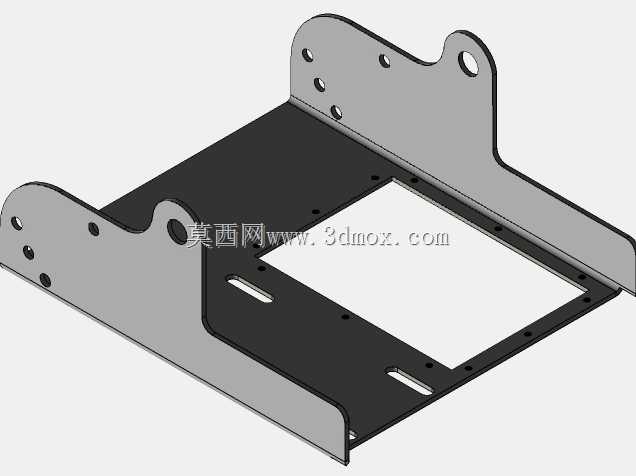

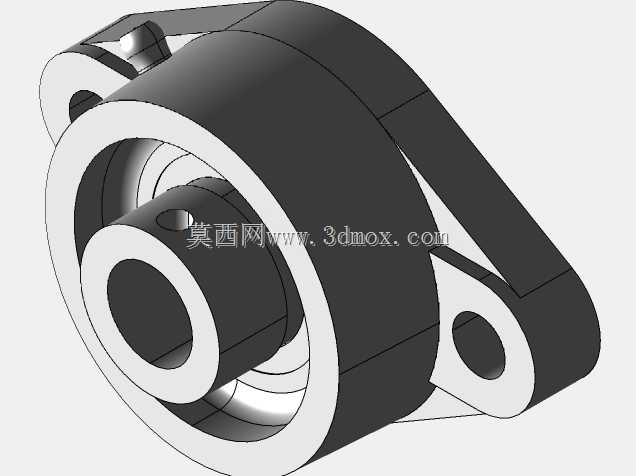

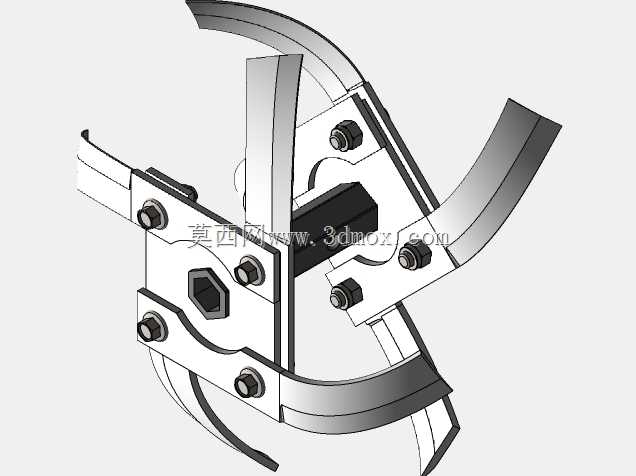

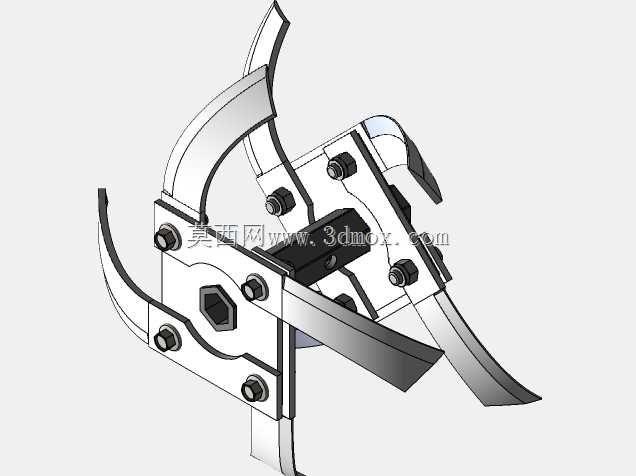

　　除草作业时可安装带弧形甩刀的刀盘，刀齿边缘做淬火硬化处理，贴地作业时能将地表杂草从根部切断，同时不会过度翻耕土层，适合果园保墒作业场景；更换耕耘刀盘后，刀齿采用弯形深耕结构，可深入土层10至15厘米，将板结土壤打碎翻松，满足蔬菜种植前的整地需求。机架部分采用矩形钢管焊接成型，动力安装座预留多组调节孔位，可根据传动皮带的磨损情况调整动力单元位置，张紧传动带，降低后期维护的调整难度；行走轮采用辐条式实心橡胶轮，轮面做防滑纹路处理，在湿润泥泞的田块行走时不易打滑陷车，轮轴位置配置防尘密封轴承，能阻挡泥土进入轴承滚道，延长转动部件的使用寿命。操作扶手末端设置油门控制扳机，与汽油机节气门通过拉线连接，

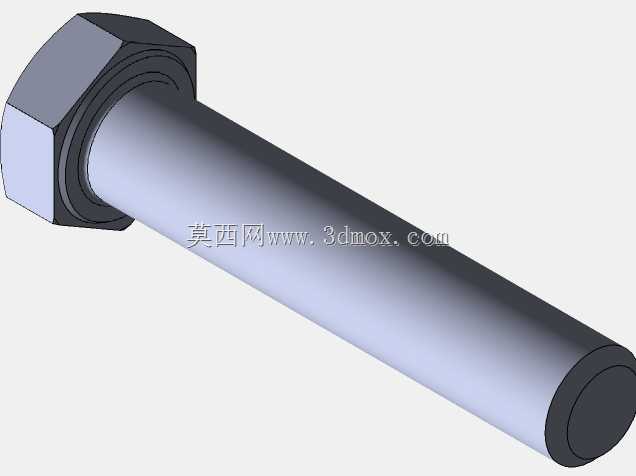

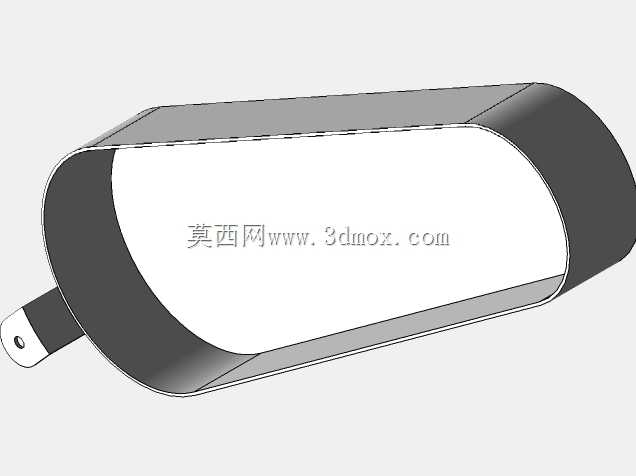

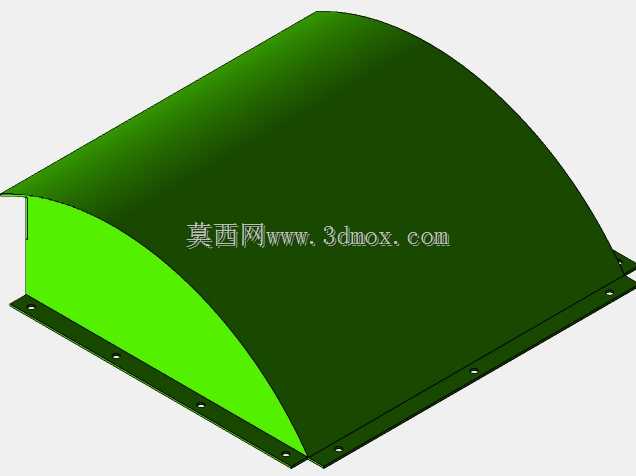

　　操作者可在握持扶手的同时直接调整动力输出转速，匹配不同土质的作业负载，遇到板结硬土时可加大油门提升刀盘扭矩，在疏松熟地作业时降低转速减少燃油消耗。设备的作业深度通过机架后侧的可调限深板控制，限深板通过螺栓固定在机架尾部的长槽孔内，上下调整限深板的高度即可改变刀盘入土深度，调整范围覆盖3厘米浅除草到15厘米深耕耘的常用区间，无需额外工具即可完成参数调整。整机横向宽度控制在60厘米以内，能顺利进入果树行距较窄的密植果园、宽度有限的大棚过道，作业时不会刮蹭果树树干或棚架立柱；扶手与机架的连接位置设置减震胶垫，能吸收汽油机运转和刀盘切削土层产生的震动，减少震动传递到操作者手臂的强度，降低长期作业带来的职业损伤。刀盘外侧设置弧形安全护板，

　　护板下缘距离地面留有2厘米间隙，既能阻挡碎石、土块向外飞溅，也不会因为护板贴地增加行走阻力，护板采用加厚钢板冲压成型，抗冲击能力强，作业时碰到田间小石块也不会出现变形损坏。燃油箱布置在汽油机上部，容积满足连续2小时作业的燃油储备，无需频繁停机加油，油箱盖设置通气阀，可避免作业过程中油箱内形成负压导致供油不畅。整个设备的结构没有复杂的电控或液压部件，所有维护点都暴露在易操作的位置，普通农户经过简单指导即可完成日常保养、易损件更换的操作，适配农村地区的维修保障条件，在三维建模过程中，所有转动部件的配合间隙都按照实际农机的装配公差设置，传动路径的干涉检查覆盖了刀盘全转动行程、扶手调整全行程、限深板调整全区间，确保结构落地时不会出现装配卡滞、运动干涉的问题，安装边界上，设备扶手可向上翻折，翻折后整机长度缩短近三分之一，方便用小型三轮车、面包车转运，也能减少日常存放的空间占用。
