手推式汽油滚筒割草机钣金护罩结构

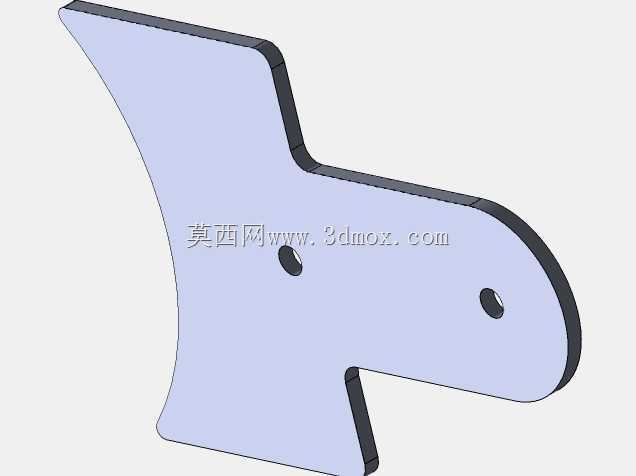

　　该三维结构围绕手推式汽油滚筒割草机的外侧防护钣金展开，主体呈现为一块异形薄板冲压件，轮廓一端为圆润弧形包覆区，另一端收窄并设置带圆孔的连接耳，整体用于覆盖割草机切割滚筒或刀盘外侧，在草坪修剪作业中阻挡草屑飞溅、防止人员误触旋转部件，同时承担整机侧面防护与外观成型作用。

　　从实际使用场景看，这类护罩常见于小区绿化、庭院维护、公园草坪修整以及小型场地割草作业。设备行进时，滚筒或刀片高速旋转，护罩需要把甩出的草屑导向集草区域或地面排草通道，并在遇到小石子、土块时形成遮挡，避免异物横向飞出。护罩前端和下端的开放边界要保证草茎顺利进入切割区，后侧与机架衔接处则需要留出排草、装配和维护空间，因此外形不能简单做成规则平板，而要随切割腔体、轮系位置和推把连接关系形成连续变化的曲面与折边。

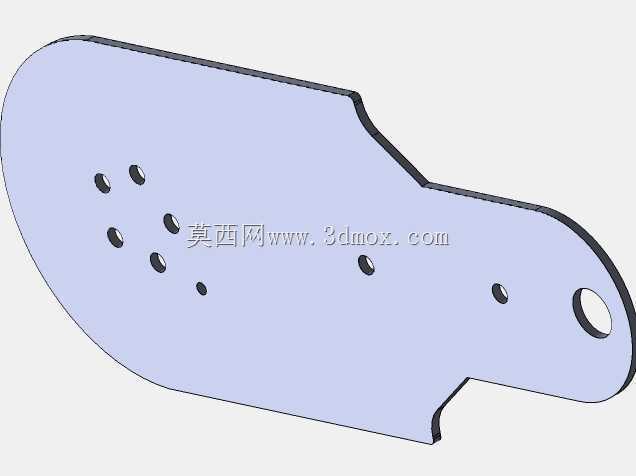

　　建模时首先要确定护罩与机架的安装边界。板件上分布有多组小孔，孔径和孔位并非随意布置：靠近中部的成组孔用于与内部支架、刀腔侧板或发动机安装基座进行螺栓固定，需保证紧固件装入后不与旋转滚筒发生干涉；端部独立大孔位于连接耳中心，适合作为铰接、销轴固定或外侧支撑点，承受推机过程中产生的拉扯与振动。孔边距、折弯边宽度和局部加强形态都要结合板厚校核，避免在频繁振动环境下出现孔口开裂。

　　外形尺寸方面，该护罩的长度方向覆盖切割腔体主要侧向区域，宽幅轮廓与割草机滚筒有效工作宽度相匹配；圆弧大端对应切割腔外侧包络，能够给高速旋转部件留出安全半径，收窄端则贴近动力或行走支撑区域。建模过程中需要把滚筒最大回转半径、轮胎外缘、发动机底座和推把支架作为干涉检查基准，确保钣金内壁与运动件之间保留稳定间隙。下边缘距离地面的高度也需结合割茬高度调节范围考虑，过低会在不平草坪上刮土，过高则削弱挡草和防护效果。

　　设计思路上，该件适合采用薄板下料、折弯和局部冲压成型工艺。外轮廓通过异形展开获得，周边折边可提高薄板刚性，减少大面积平板在发动机振动下的噪声和抖动。大圆弧区域不宜设置急剧转角，以降低冲压应力集中；连接耳处由于承受装配力，应保留足够圆角并控制孔到边缘的距离。若干孔位于同一装配基准线上，实际生产中可通过工装一次定位钻孔，提高互换性。

　　结构功能上，护罩并不只是外观件，它还影响割草机的排草方向、噪声传播和操作安全。内侧空间需要与刀腔形成相对封闭的通道，使草屑在气流带动下向预定方向运动；外侧曲面则应避免突出尖角，防止搬运和维护时划伤人员。底部缺口位置要让位给滚筒或行走轮，后侧折线则与机架型材贴合，保证螺栓锁紧后板件不产生悬空。

　　在三维建模阶段，可先按机架骨架和滚筒包络建立参考面，再绘制护罩外形草图，通过拉伸薄壁、折弯和切除孔特征完成主体。对于需要展开下料的车间，还应保留统一板厚、折弯半径和 K 因子参数，使展开长度与实际冲压结果一致。装配验证时重点检查三类位置：一是孔位与支架螺栓是否对正，二是护罩内壁与旋转件最小间隙是否满足安全要求，三是外缘是否与车轮、油箱、推把连接座发生碰撞。经过这些约束处理后，该钣金件能够直接服务于园林割草设备的结构设计、样机制作与钣金加工评审。
