多规格容器回转式液体灌装生产线设备

　　这套设备针对液态物料的容器灌装工序设计，可适配5升、10升、20升三种常见规格的硬质包装容器，覆盖民用日化、食品饮品、工业助剂等多个领域的中小批量灌装生产场景，能在同一条生产线上完成容器输送、定位、定量灌装、出料转运的全流程作业，无需针对单一规格单独搭建产线，可有效降低中小生产企业的设备投入成本与车间占地需求。

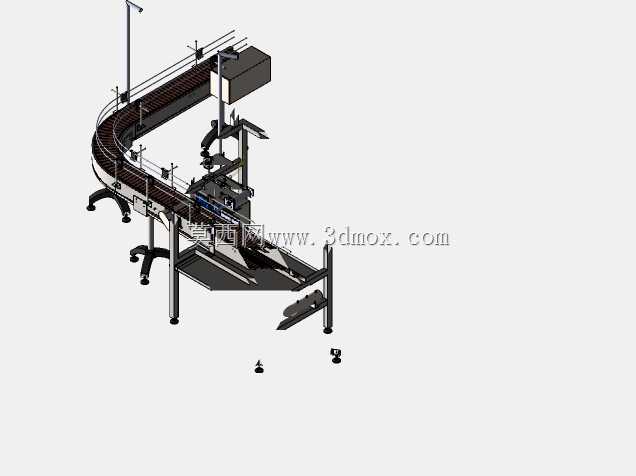

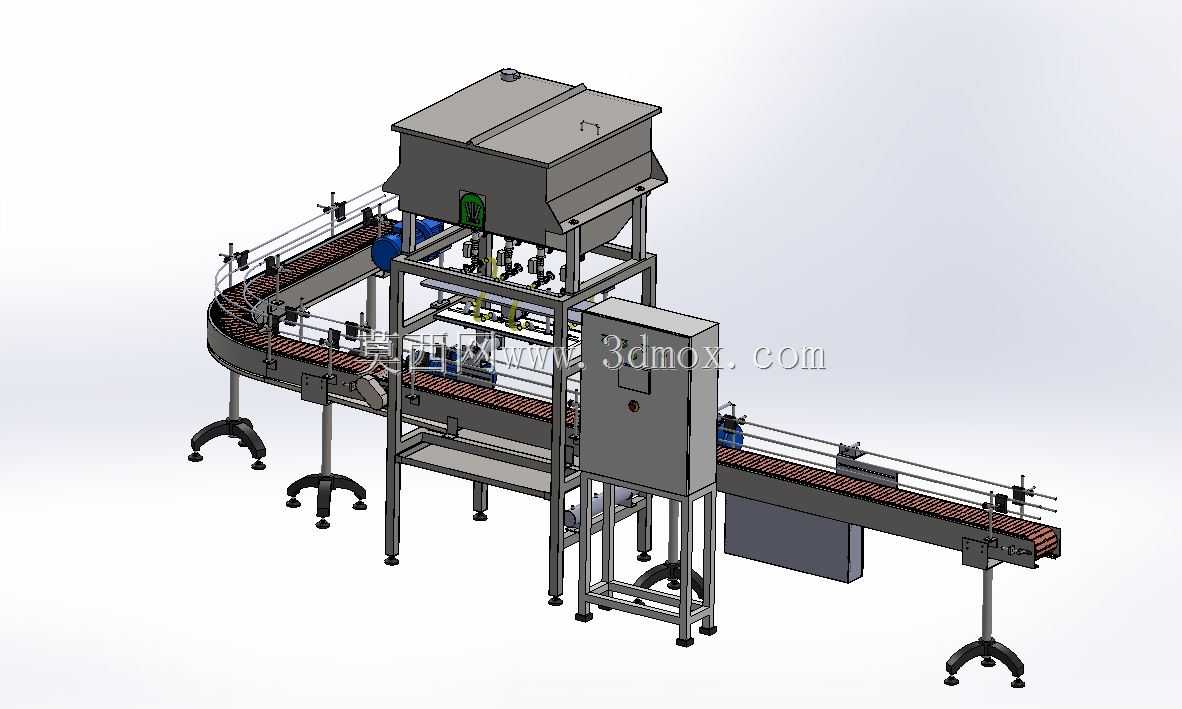

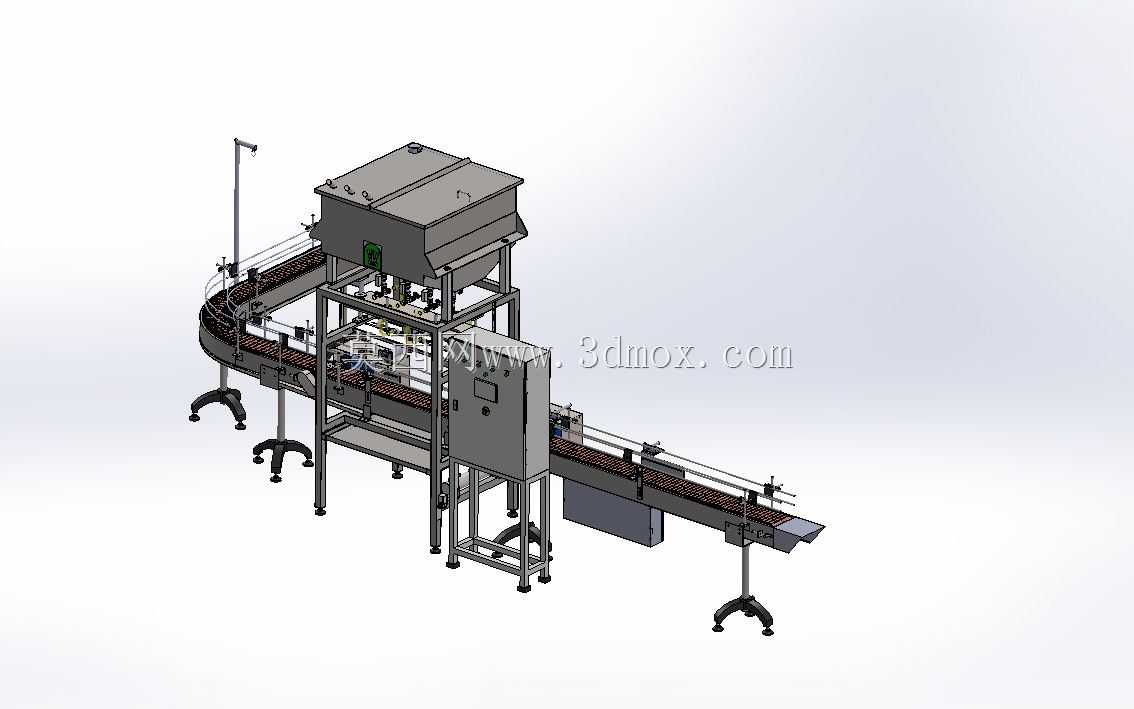

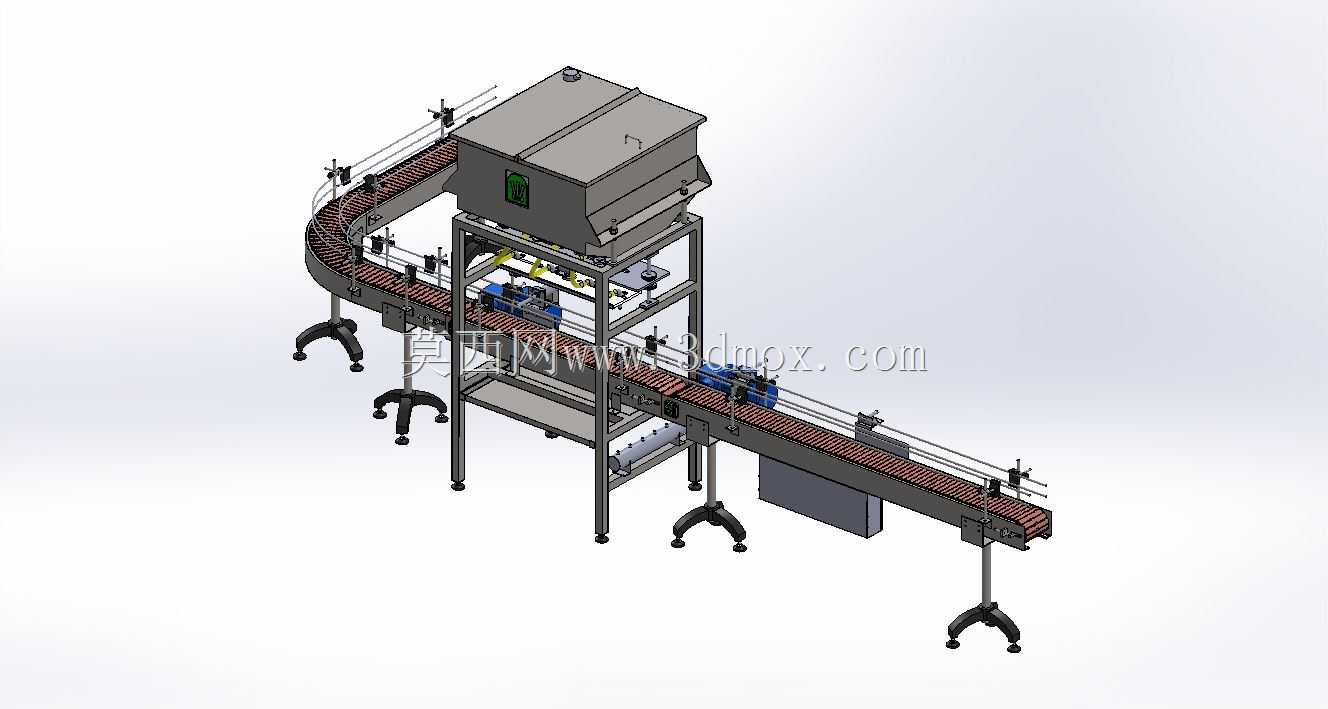

　　从产线布局来看，设备采用弯道回转式输送结构，进料端通过90度弯道衔接上游容器上料工位，可直接对接理瓶机、人工上料台等前置设备，出料端直连后续旋盖、贴标、装箱工位，整体输送路径采用紧凑的U型排布，相比直线型灌装线可减少40%左右的直线占地长度，适配车间面宽有限的生产场地。输送链板采用带防滑限位的模块化链板，链板表面设置与容器底部匹配的定位凹槽，可避免容器在输送、灌装过程中出现移位、倾倒问题，弯道段的链板导向条采用高分子耐磨材质，可减少容器侧壁与导向结构的摩擦刮痕，保证包装外观完整性。

　　灌装主机部分设置在输送线中段的机架上方，料仓采用大倾角锥底结构设计，可避免粘稠液态物料在仓壁挂料、沉积，料仓顶部设置快开式检修盖，方便定期清理仓内残留物料、更换灌装规格时的清洁作业。灌装头采用多组并列式布局，可根据容器规格调整灌装头的间距与下探深度，针对不同容量的容器匹配对应的灌装流速，大容量容器采用大流量灌装阀快速注料，临近额定容量时自动切换为小流量补注，可有效避免灌装溢料、计量偏差问题，灌装头的升降结构采用线性导轨导向，升降行程可根据容器高度灵活调整，适配不同高度规格的包装容器。

　　设备的电控柜体独立安装在输送线侧方的机架上，柜体与灌装主机、输送驱动单元采用快插式线缆连接，方便后期维护时的线路检修与部件更换，柜体防护等级满足常规生产车间的防尘防水要求，可适配潮湿、有少量物料飞溅的灌装作业环境。输送线的支撑脚采用可调节高度的脚杯结构，可根据车间地面的平整度调整整机水平度，避免输送链板出现跑偏、卡滞问题，脚杯底部设置防滑橡胶垫，可减少设备运行过程中的振动移位，降低运行噪音。

　　从设计逻辑上，这套设备优先考虑了多规格兼容的通用性，所有与容器接触的定位、灌装部件都采用快拆式结构设计，更换生产规格时无需借助专用工具即可完成定位块、灌装头密封圈的更换，单规格切换的调试时间可控制在30分钟以内，适配多品种小批量的柔性生产需求。输送线的驱动单元采用变频调速设计，可根据前端上料速度、后端包装工序的节拍灵活调整输送速度，灌装速度可在每分钟10-30桶的范围内调整，匹配不同产能需求的生产场景。设备的机架主体采用不锈钢方管焊接成型，所有焊缝都做了打磨抛光处理，避免物料残留、锈蚀问题，符合食品、日化类产品生产的卫生要求，料仓与物料接触的部分全部采用食品级不锈钢材质，可兼容食品类液态物料的灌装作业。

　　在安装边界方面，设备整机的直线长度控制在6米以内，宽度不超过2.5米，主机最高点距离地面2.2米，车间安装时只需预留周边0.8米的操作维护空间即可，无需额外搭建高层操作平台，地面承重要求不超过每平方米500千克，常规工业厂房的地面即可满足安装要求，不需要额外做地基加固处理。设备的进料端与出料端的输送面高度统一为0.9米，可与市面上多数常规包装设备的输送高度直接对接，不需要额外增设过渡输送台，减少产线搭建的配套成本。灌装过程中容器的定位采用机械式侧定位结构，无需额外配置视觉定位系统，可降低设备的采购与维护成本，定位精度可控制在±2毫米以内，完全满足灌装头与容器口的对位要求，避免灌装时物料洒漏到容器外壁。
