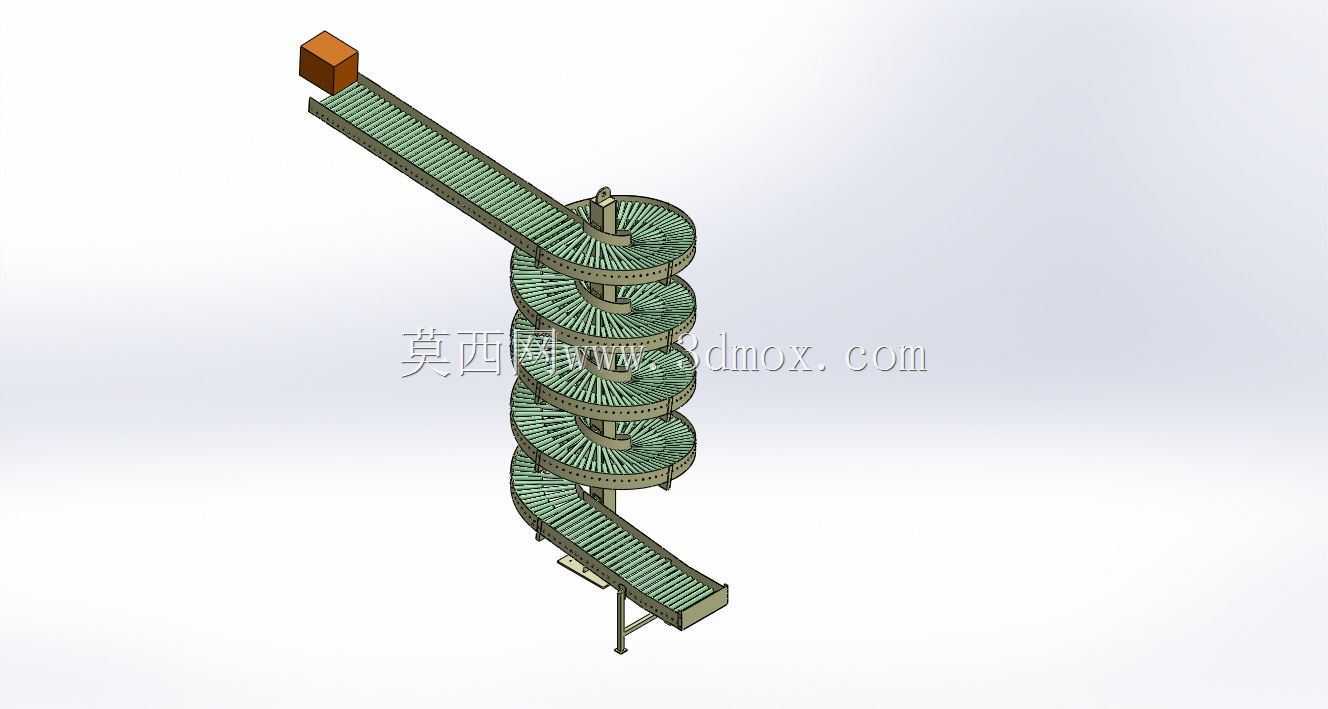

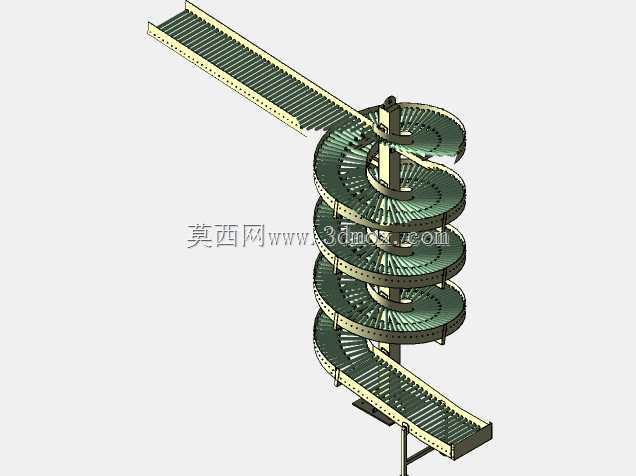

螺旋重力式辊道物料垂直输送设备

　　在多层厂房的生产物流链路、电商仓储的楼层分拣环节、轻工制造的跨层物料转运场景中，垂直方向的物料输送一直是兼顾效率与能耗的核心痛点，传统的垂直提升机需要配套动力驱动、电气控制系统，不仅安装占用空间大，后期维护的备件成本、能耗成本也长期占据物流运维的不小比例，而螺旋重力式输送设备的出现，恰好填补了无动力垂直连续输送的场景空白。这套设备的核心运行逻辑完全依托物料自身重力实现下滑输送，全程无需额外配置驱动电机、传动链条等动力组件，仅依靠螺旋排布的辊道面形成稳定的下滑坡度，让承载在托盘或者直接放置在辊道上的箱装、袋装、规整硬质包装物料，从高层接入端沿着螺旋轨道匀速下滑至低层出料端，整个输送过程连续无间断，相比往复式提升机的间歇输送模式，

　　单位时间的物料通过效率能够提升40%以上，同时完全消除了动力组件运行带来的噪音、故障停机风险。从结构设计层面来看，设备整体采用中心立柱承载的螺旋悬挑结构，中心主立柱采用厚壁矩形钢管焊接成型，作为整个螺旋轨道的核心承载基准，所有螺旋段的辊道支架全部通过焊接或者高强度螺栓连接固定在中心立柱的预设连接点位上，每一圈螺旋轨道的螺距经过反复校核，既保证下滑坡度控制在合理区间，避免坡度过大导致物料下滑速度过快出现冲落、磕碰，也防止坡度过小造成物料卡顿、滞留在辊道面上。辊道部分采用无动力镀锌辊筒排布，辊筒之间的间距根据常规输送物料的最小底面尺寸设定，保证最小规格的物料也不会出现卡入辊筒间隙的问题，辊筒两端采用精密轴承内嵌安装，转动阻力极小，

　　能够保证物料下滑过程顺畅无卡滞。螺旋轨道的外侧全程设置防护挡板，挡板高度根据输送物料的常规高度设定，避免物料在螺旋下滑的离心力作用下从轨道侧方滑落，轨道的进料端设置平直段对接上层平台的出料辊道，平直段的长度足够承接上层输送过来的物料，让物料平稳过渡到螺旋下滑段，出料端同样设置平直缓冲段，对接低层的输送线或者物料收集工位，缓冲段的辊筒可以选配阻尼结构，适当降低物料到达出料端的速度，避免物料冲出工位造成磕碰。从安装边界来看，整套设备的占地投影为圆形区域，直径根据输送能力需求可以调整，常规适配跨2到4层楼层的输送场景，安装时仅需要在各层楼板预留对应尺寸的安装洞口，将中心立柱垂直固定在底层地面的预埋基础上，

　　各层的洞口位置配套设置防护围栏即可，不需要额外搭建复杂的支撑钢架，相比其他垂直输送设备，对厂房的结构承重要求更低，安装周期也更短。在实际应用中，这类设备特别适合输送包装规整、重量在一定范围内的成品物料，比如食品加工行业的箱装成品、电商仓储的包装快递件、轻工制造的组装成品件，只要物料底面平整、具备一定的刚性，都可以通过这套设备实现无动力垂直转运，在运行过程中不需要安排专人值守操作，仅需要定期检查辊筒的转动灵活性、紧固连接螺栓的松紧度即可，日常维护工作量极小。设计过程中需要重点校核螺旋轨道的曲率半径与下滑速度的匹配关系，曲率半径过小会导致物料受到的离心力过大，增加侧翻的风险，曲率半径过大则会增大设备的整体占地尺寸，降低厂房的空间利用率，同时需要根据输送物料的不同摩擦系数调整螺旋的下滑角度，针对表面摩擦系数较大的物料可以适当增大坡度，针对表面光滑、重量较大的物料则适当减小坡度，必要时可以在轨道段间隔设置阻尼减速组件，控制物料的下滑速度始终处于安全区间。设备的所有金属结构件都做了静电喷塑或者镀锌防腐处理，能够适应厂房内的常规温湿度环境，即使在部分有轻微潮湿的生产场景中也能长期稳定使用，不会轻易出现锈蚀、结构强度下降的问题。
