砂石分级振动筛分设备结构设计

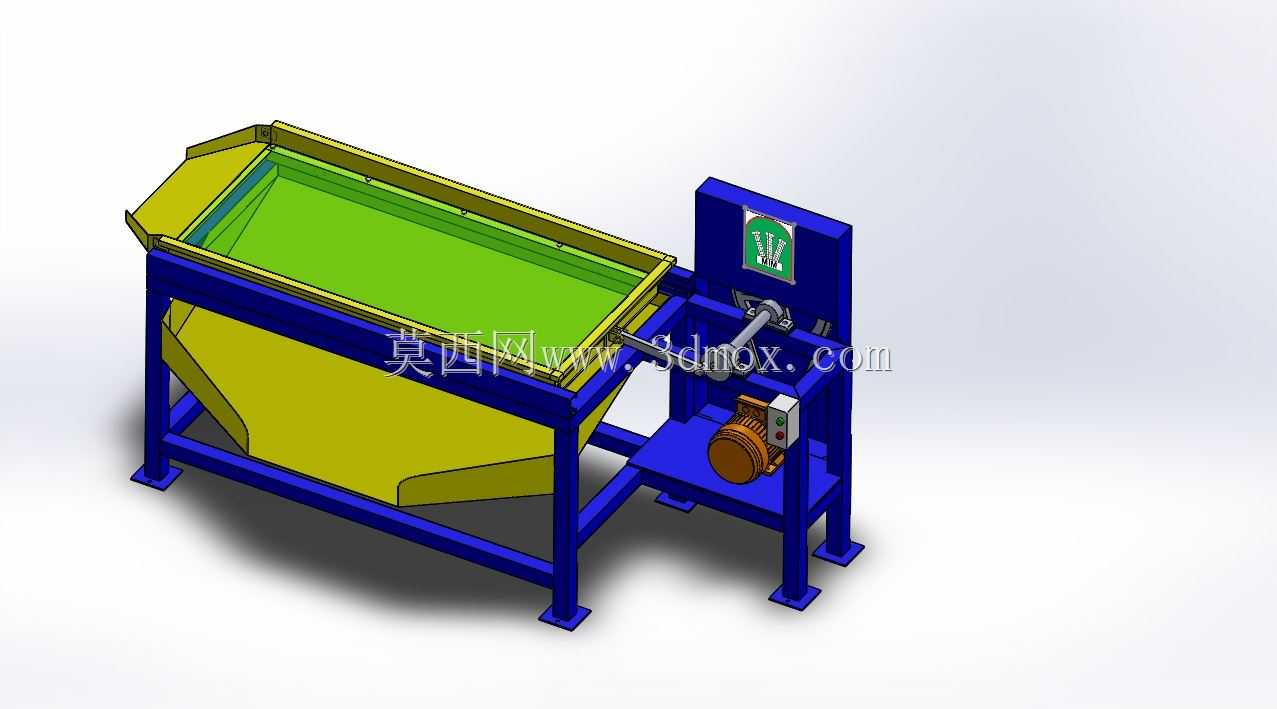

　　这套筛分设备的三维结构围绕砂石、颗粒散料的分级作业展开，整体采用槽形筛箱搭配独立侧置驱动机架的布置方式，常见于小型砂石场、建材原料预处理、干混砂浆前段筛分以及颗粒物料除杂工况。现场物料经上料设备送入敞口筛槽后，依靠激振机构产生的定向振动，使料层在筛面上持续松散、跳跃并向前输送，小于筛孔的颗粒透筛落入下部集料区域，大于筛孔的杂物或粗颗粒沿筛面尾端排出，从而完成粒度分级与异物分离。

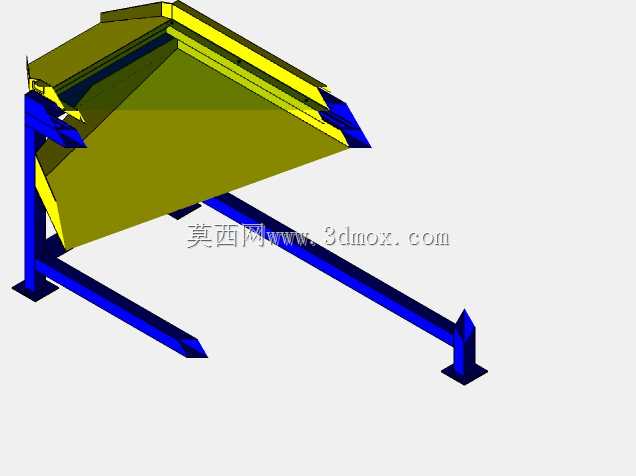

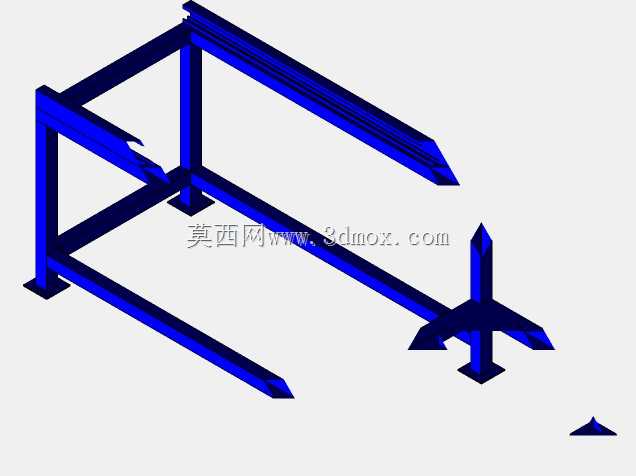

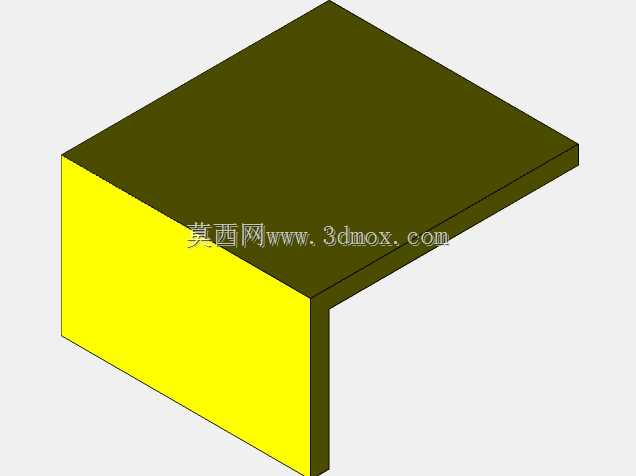

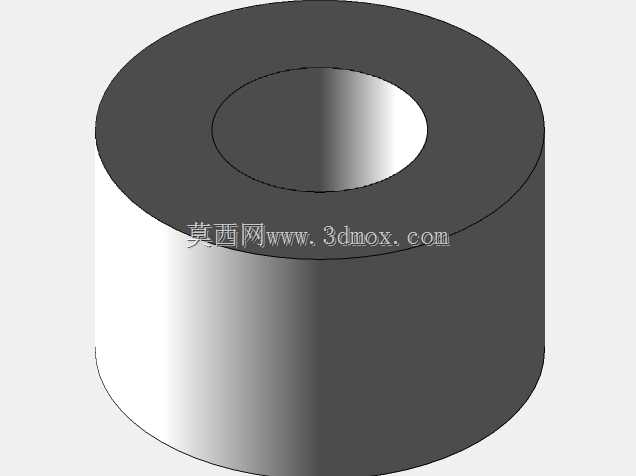

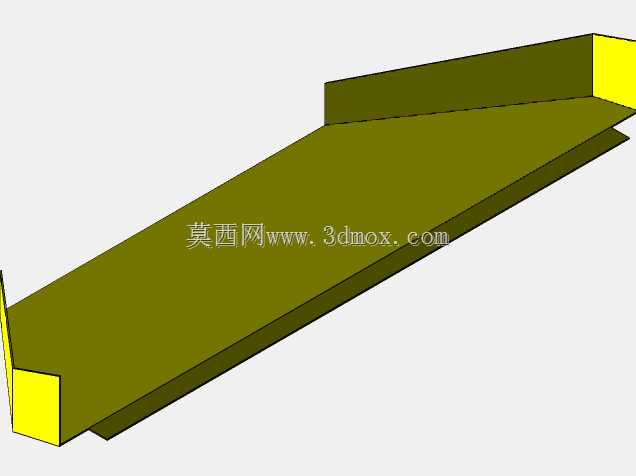

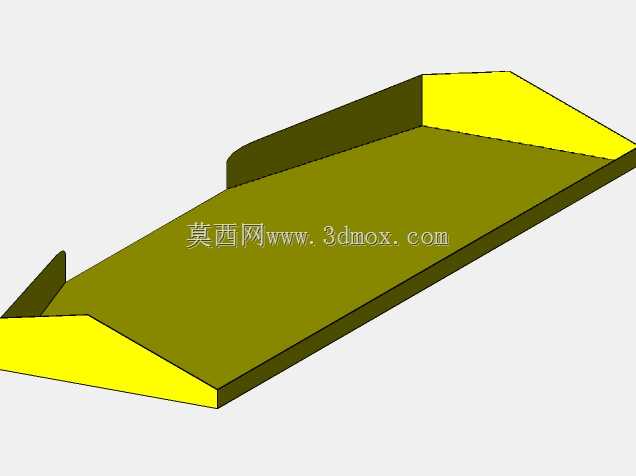

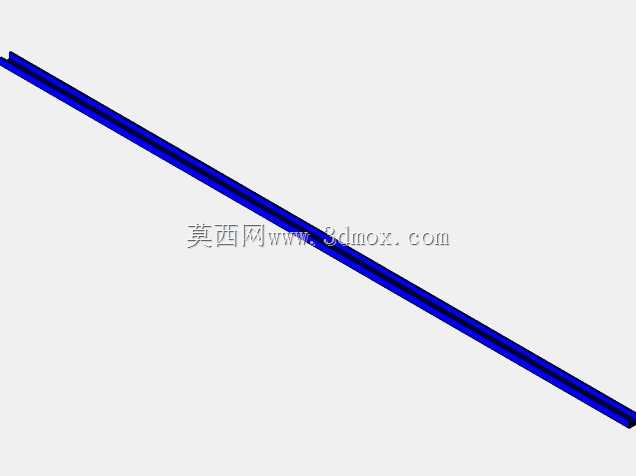

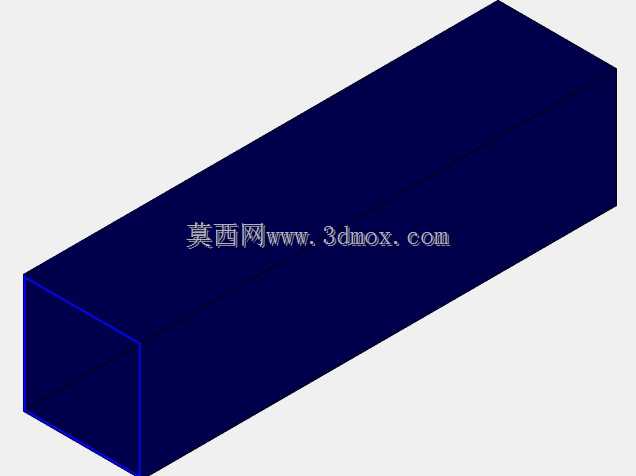

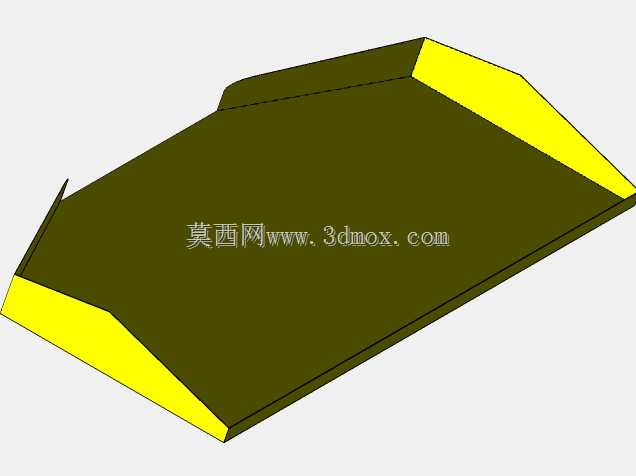

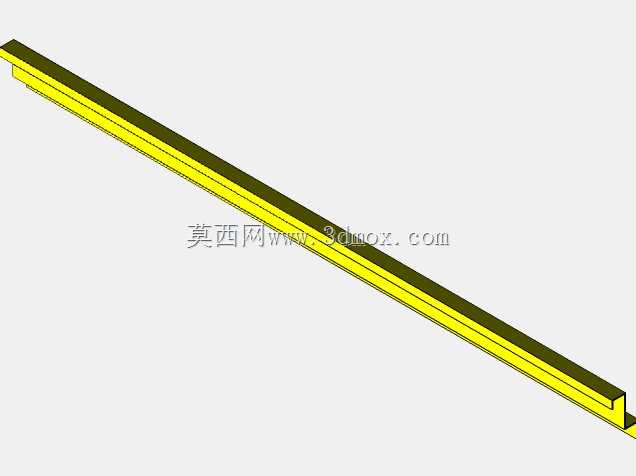

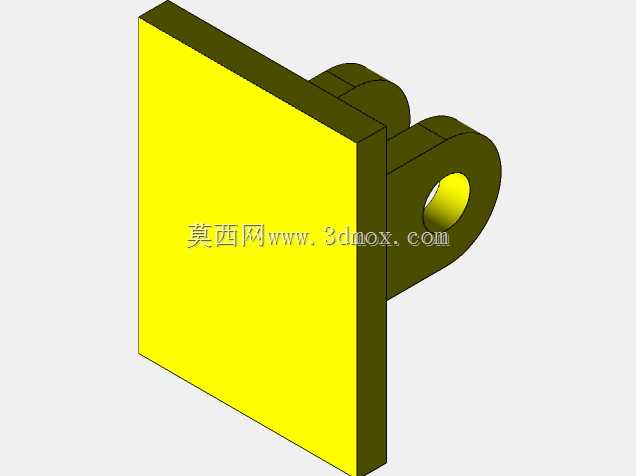

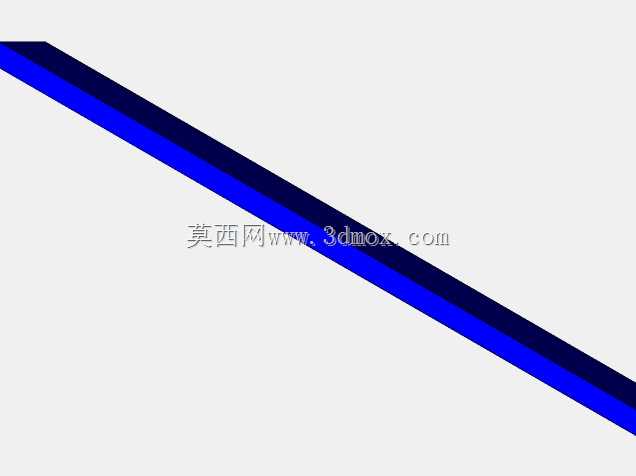

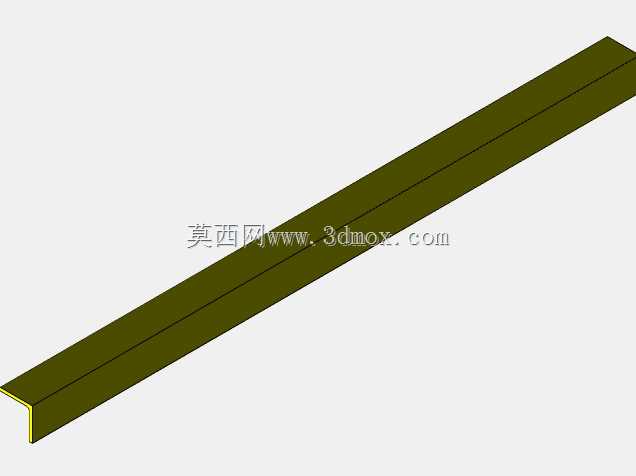

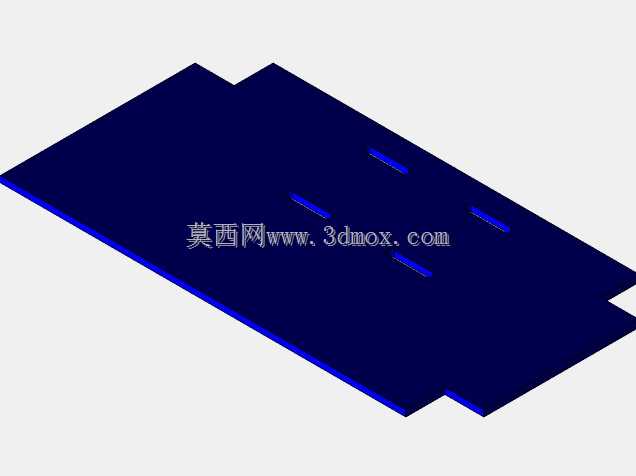

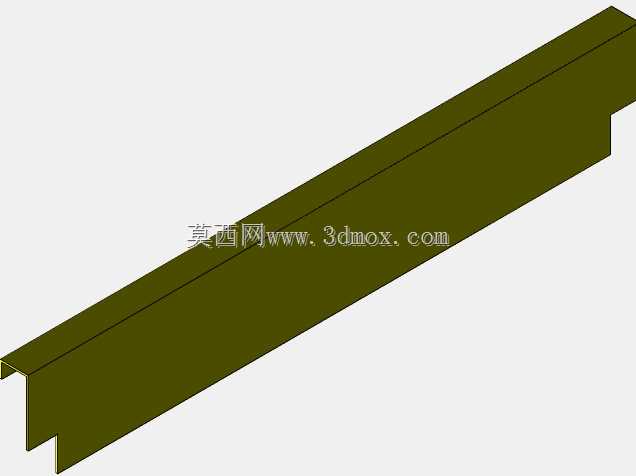

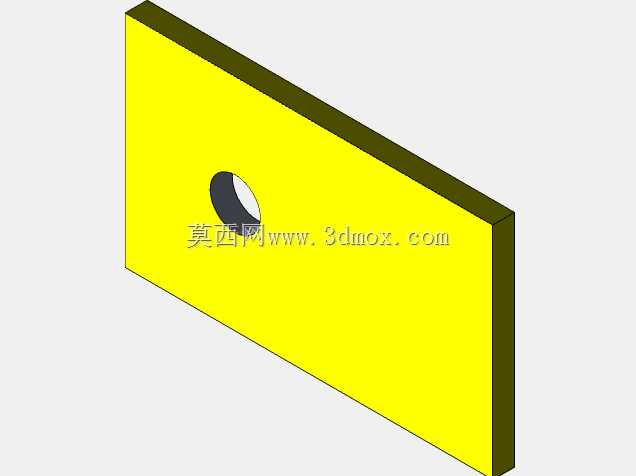

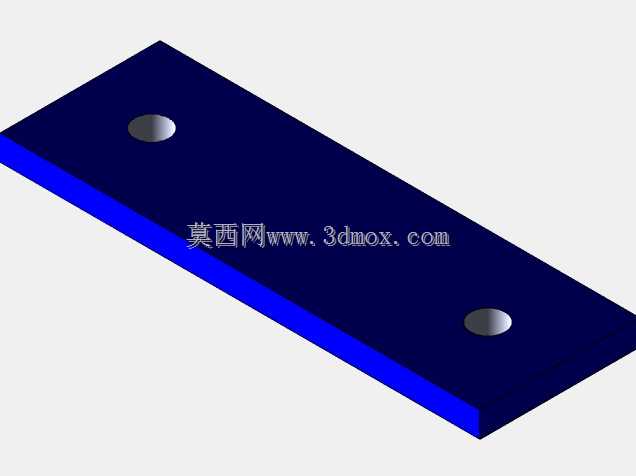

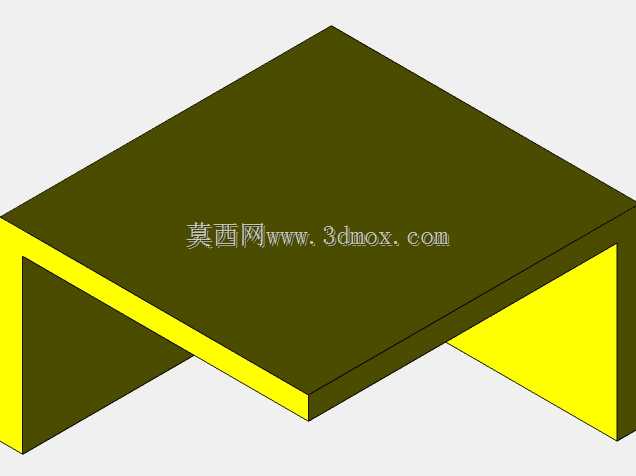

　　从结构组成看，长槽形筛箱是承载物料和筛网的核心部件。模型中筛箱采用上宽下收的斗状轮廓，侧壁和底板通过折弯板材与加强筋组合，既保证容纳料层的容积，也能降低振动工况下薄板发生共振变形的风险。筛箱内部预留筛网安装面，实际设计时可根据砂石粒径更换不同孔径筛面；侧壁外侧的支撑点位用于连接弹性支承元件，使筛箱能够相对底架做受控振动，而不是将激振力直接传递到基础。蓝色框架式底架承担整机承重，立柱与横梁形成稳定空间结构，底部支脚留有地脚安装面，便于在混凝土基础或钢结构平台上固定。

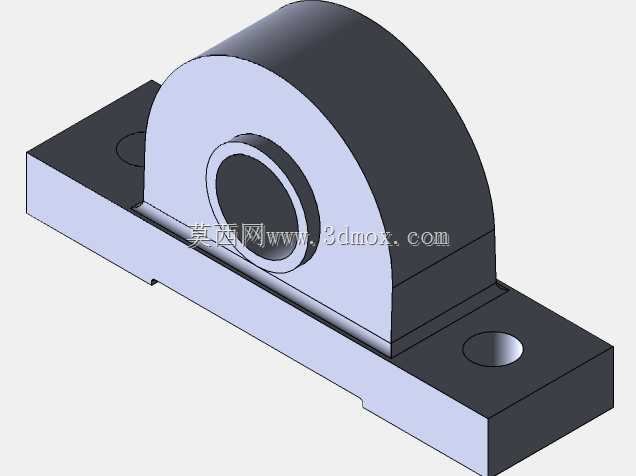

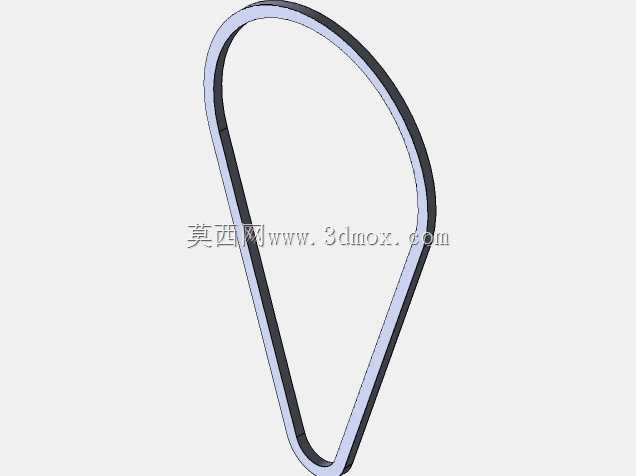

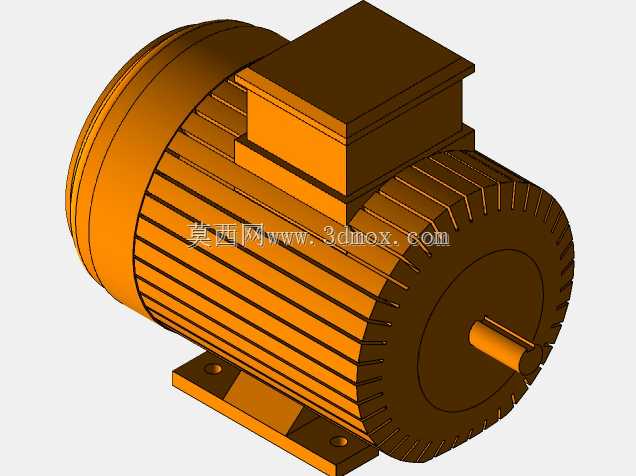

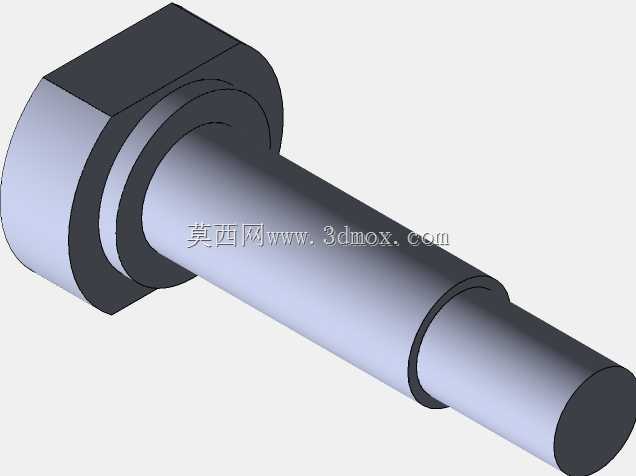

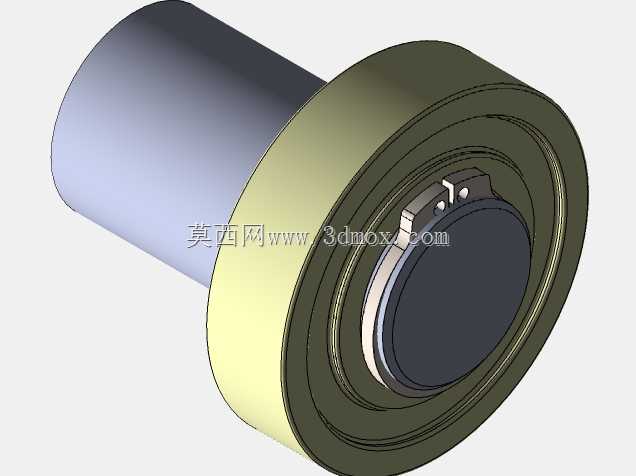

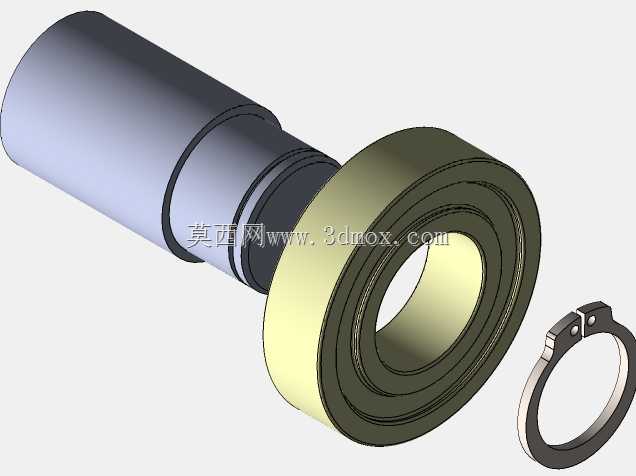

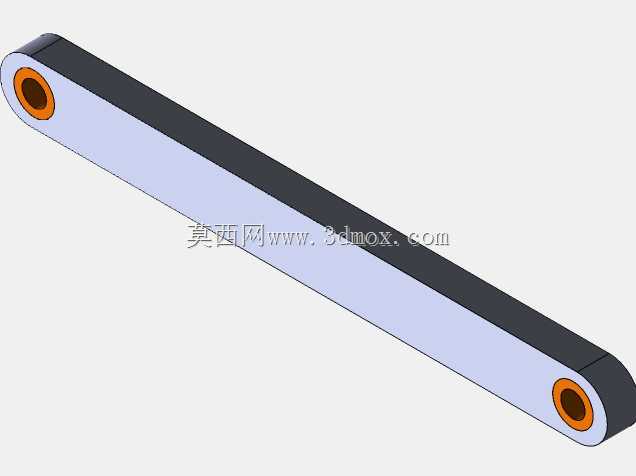

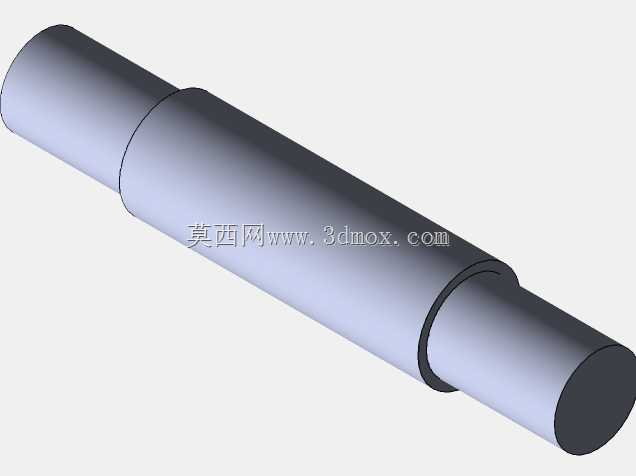

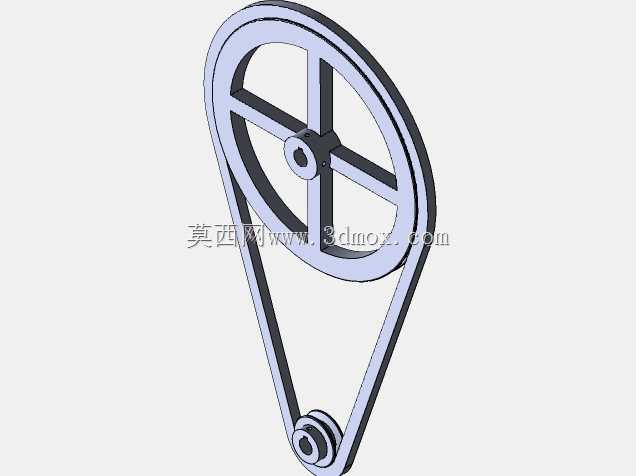

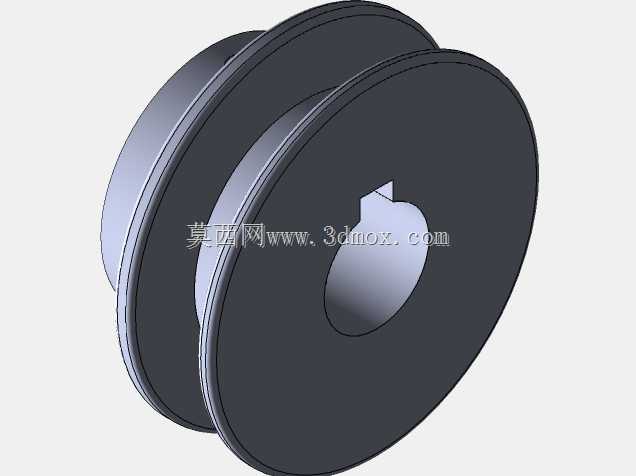

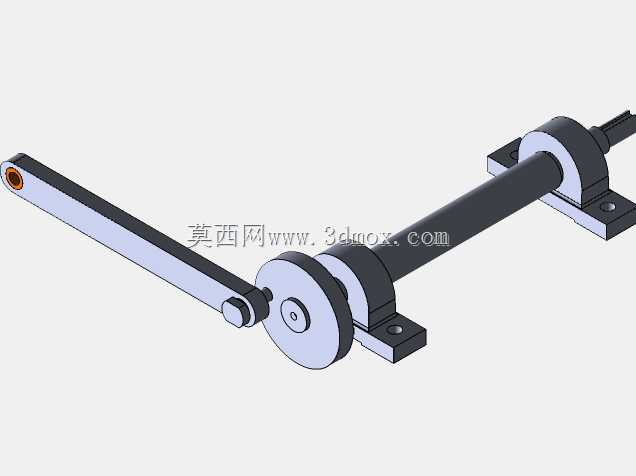

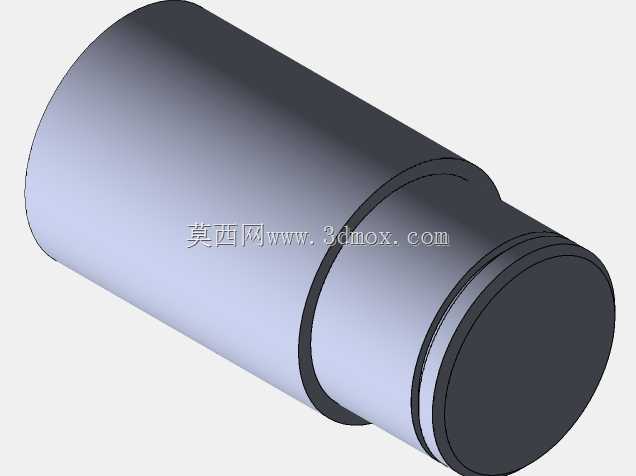

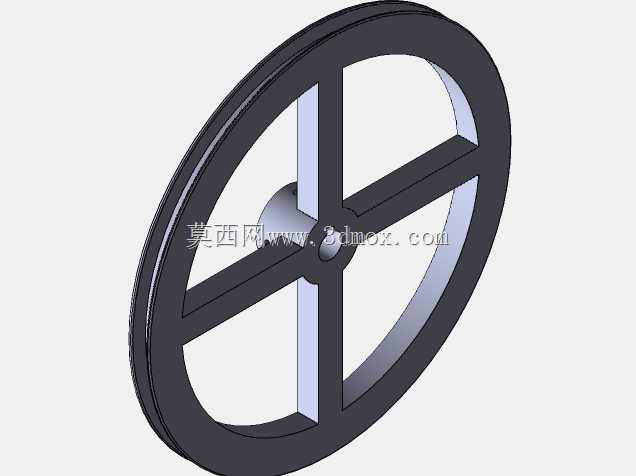

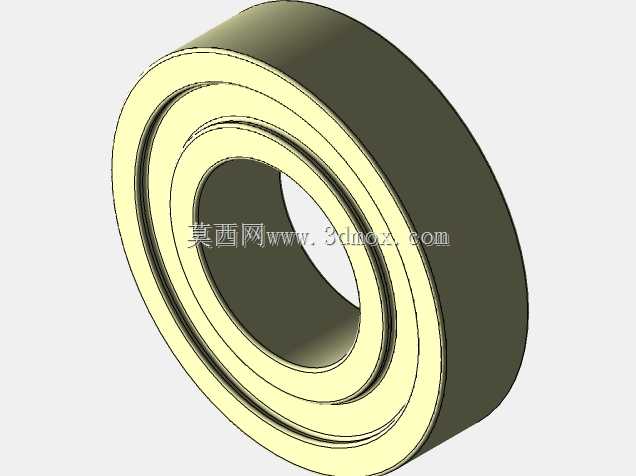

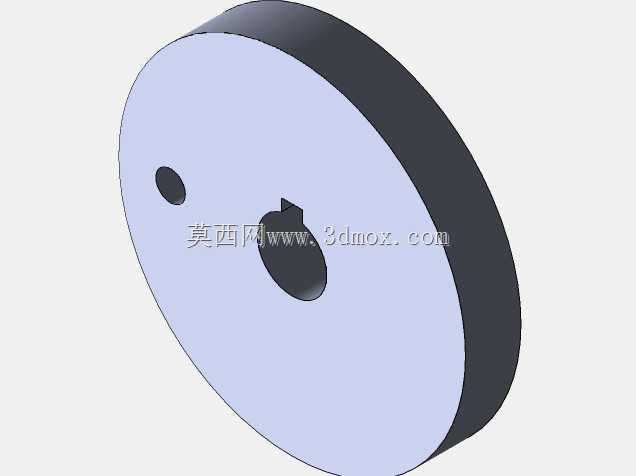

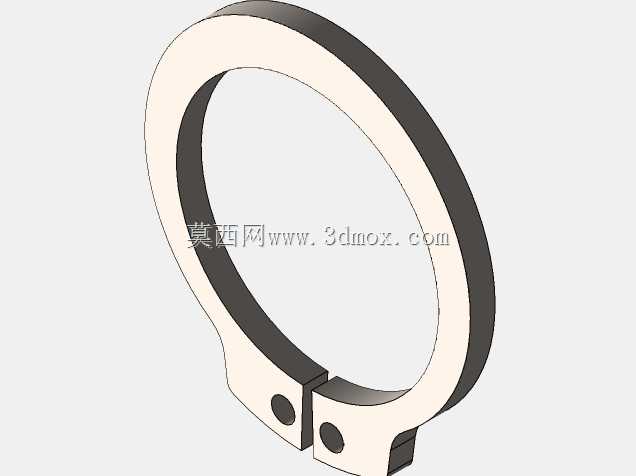

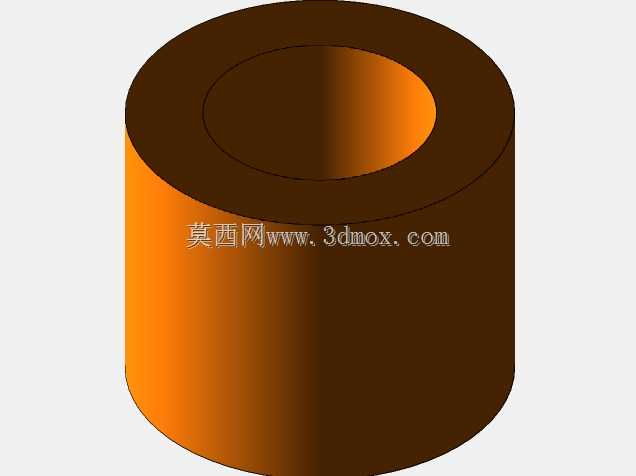

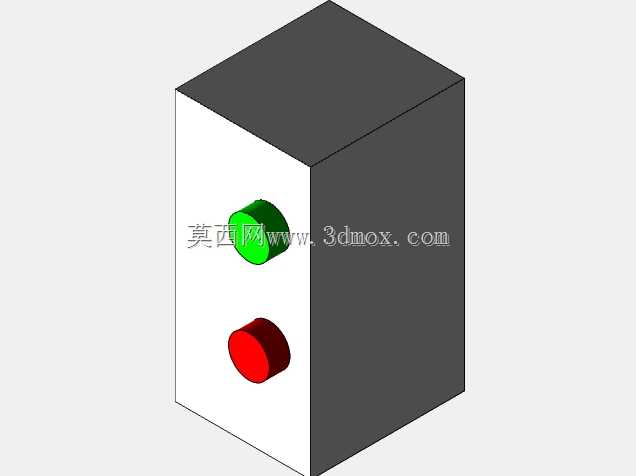

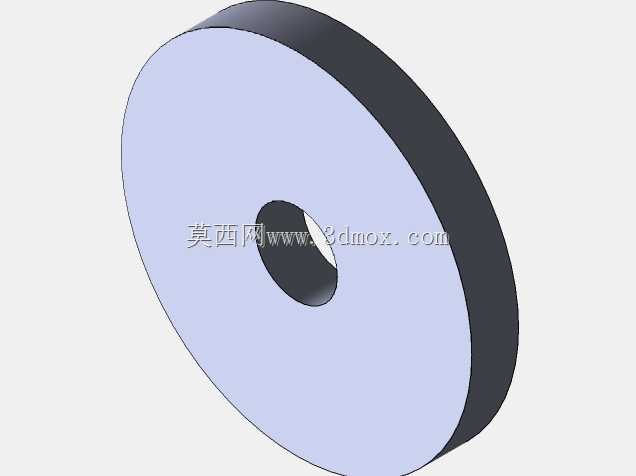

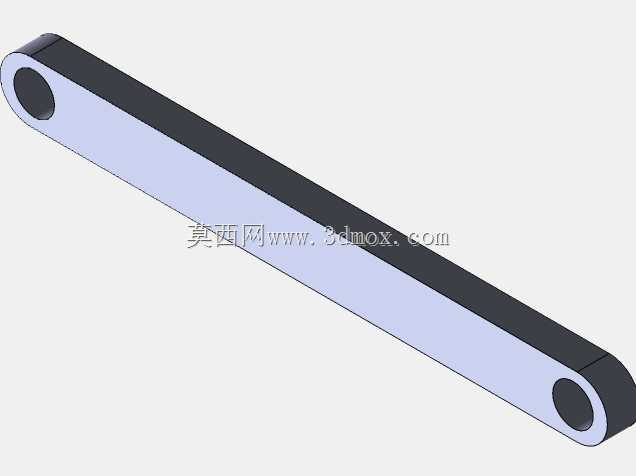

　　驱动部分布置在筛体侧下方，而不是直接悬挂在筛箱重心处，这种方式有利于维护电机、带轮和传动部件，也能通过传动机构把动力传递到激振轴。模型中可见电机、带传动、轴承支承和偏心激振组件的相对位置：电机旋转后经带轮带动偏心轴运转，偏心质量产生周期性离心力，迫使筛箱沿近似直线或椭圆轨迹振动。工程设计中需要重点校核激振力方向、振幅、频率与筛面倾角之间的匹配关系，振幅过小会导致砂料堆积堵孔，振幅过大则增加机架疲劳载荷和地脚松动风险。

　　安装边界方面，设备整体呈长条布置，筛箱长度方向为主要占地尺寸，侧置驱动架在宽度方向额外占用检修空间，因此现场布局不能只按筛体外轮廓预留位置，还应在电机侧留出皮带拆装、轴承润滑和电机调整的操作距离。上部需要保留提升机或装载机的喂料高度，筛箱进料端应避免物料垂直冲击筛网，最好设置缓冲料斗或均料板。下部出料区要与接料溜槽、输送带或料仓衔接，透筛物料和筛上物的排出方向应在建模阶段就与厂区物流线对齐。

　　设计思路上，该结构把“物料容纳、筛面振动、动力驱动、基础支承”分成几个明确模块：筛箱强调耐磨和容料效率，驱动架强调检修可达性，底架强调刚度和稳定性，弹性支承则负责隔振。对于三维建模人员，装配时应注意筛箱与固定机架之间不能出现刚性干涉，振动件周围需预留振幅间隙；皮带传动中心距要可调，以补偿张紧和更换需求；轴承座位置需保证偏心轴同轴度，避免高速运转时产生附加弯矩。若用于潮湿砂石，还可在筛面增加喷淋或防堵孔结构，并对底板、溜槽部位做耐磨衬板加厚处理。整体模型较完整地表达了小型振动筛分机从料槽、机架到激振传动的空间关系，可作为散料处理设备方案设计、结构校核和现场布置参考。
