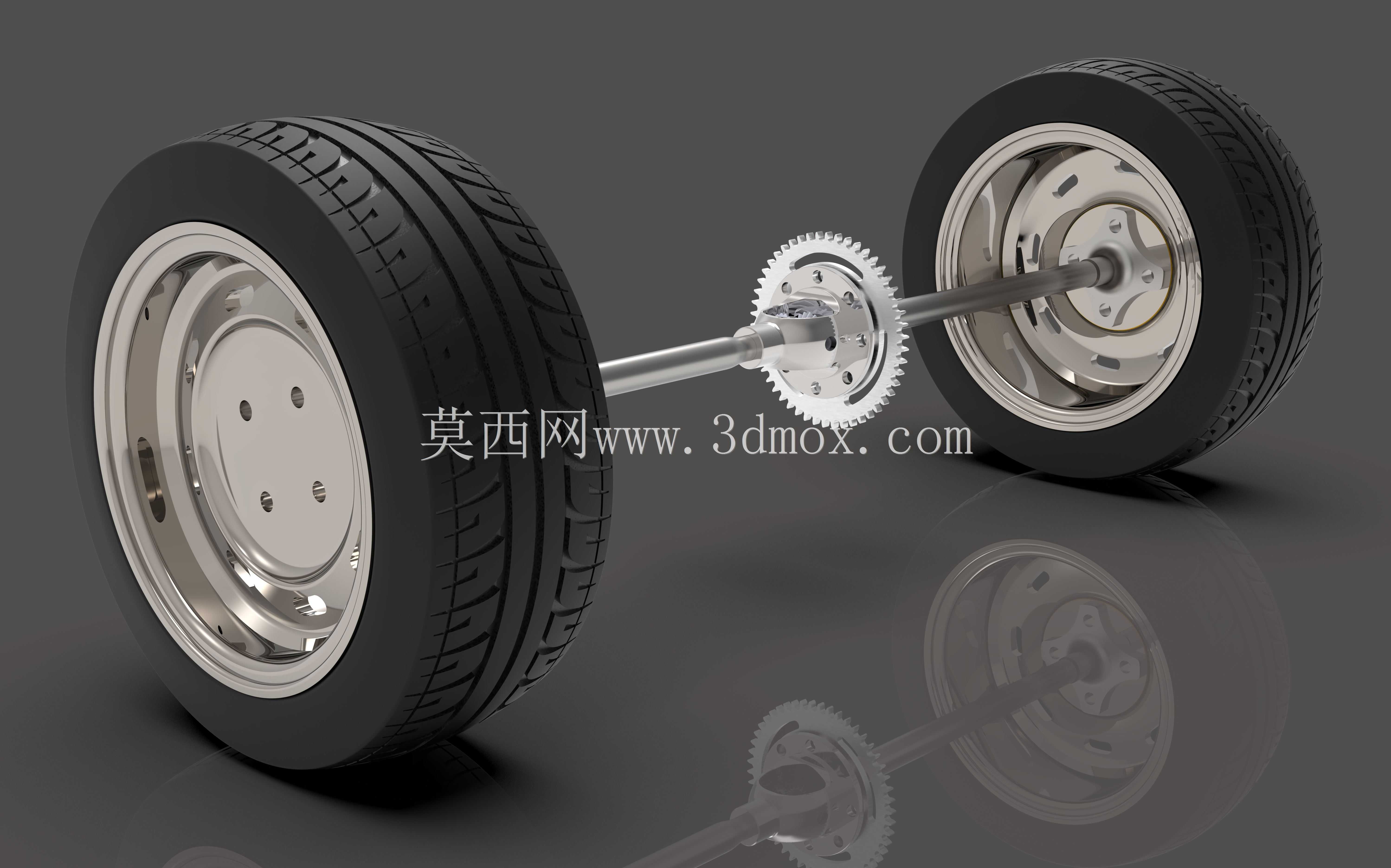

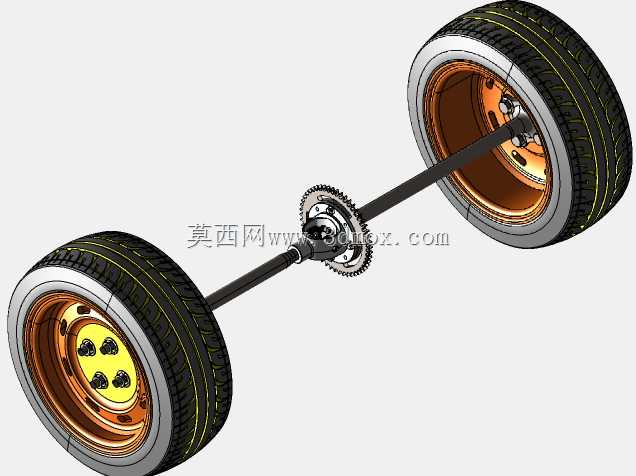

越野卡丁车带差速器后轮传动总成

　　这套后轮传动结构主要面向非道路休闲越野卡丁车的行走系统配套，适配小排量后置后驱的轻型越野卡丁车底盘，在非铺装路面、林间穿越、场地竞技这类场景下使用，核心作用是把动力输出端的扭矩传递到两侧后轮，同时解决转弯时两侧车轮转速差的问题，避免轮胎拖滑加剧磨损，也能提升过弯时的车身可控性。整套结构直接沿用成熟量产微面的差速器核心部件，不用重新开发差速器壳体与行星齿轮组，大幅降低了小批量改装、自制卡丁车的配套成本，差速器输入端的从动大齿轮直接与动力端的输出小齿轮啮合，匹配对应减速比就能满足卡丁车低速大扭矩的动力需求。两侧车轮采用钢制冲压轮辋，搭配深沟槽越野轮胎，轮辋通过螺栓组直接固定在半轴外端的连接法兰上，法兰面做了定位止口设计，

　　安装时能保证轮辋与半轴的同轴度，避免高速行驶时车轮出现径向跳动。半轴采用实心圆钢加工，两端通过花键分别连接差速器侧齿轮与车轮连接法兰，中间位置加装支撑轴承座，轴承座可直接通过螺栓固定在卡丁车后车架的安装横梁上，安装孔位预留了±5mm的调节余量，方便装配时调整齿轮啮合间隙，避免因车架焊接误差导致齿轮啮合偏磨。差速器壳体下方预留了润滑油加注与放油螺塞位置，日常维护时不用拆解整个传动总成就能完成齿轮油更换，壳体的安装支耳做了加厚处理，能承受越野路面颠簸带来的冲击载荷，避免支耳断裂失效。整套结构的安装边界需要匹配卡丁车后车架的宽度，两侧轮距控制在1200mm到1300mm区间，适配多数168F、190F系列通用汽油机配套的卡丁车底盘，

　　差速器输入端的齿轮中心高度距离车架安装平面为120mm，安装时需要保证动力输出轴与从动齿轮的中心距误差不超过0.2mm，否则会加剧齿轮磨损甚至打齿。设计时没有采用独立悬架配套的等速万向节结构，而是用整体式后桥搭配固定半轴，结构更简单，维护成本更低，完全能满足卡丁车低速越野的使用需求，轮胎的接地宽度为180mm，在松软沙土路面能提供足够的抓地力，避免陷车。轮辋上的螺栓孔采用4孔均布设计，孔距为100mm，和多数微面车轮的安装参数通用，后期更换轮胎、轮辋时不用单独定制配件，通用性更强。传动轴中间的支撑轴承采用带密封的深沟球轴承，能阻挡泥沙、灰尘进入轴承内部，延长轴承在恶劣越野环境下的使用寿命，轴承座与车架之间可以加装橡胶减震垫，

　　过滤传动系统运转时的振动，提升驾驶时的平顺性。差速器的行星齿轮与半轴齿轮采用渐开线齿形，啮合间隙控制在0.15mm到0.3mm之间，既保证传动平稳，又能在受冲击时预留一定的缓冲空间，避免齿轮硬接触断裂。整套传动总成在装配时需要先把差速器总成固定在车架中央位置，再依次穿入两侧半轴，安装中间支撑轴承，最后固定车轮法兰与轮辋，装配完成后需要手动转动车轮，检查两侧车轮是否能自由转动，差速器是否能正常实现差速功能，确认齿轮啮合没有卡滞、异响后再加注齿轮油。在实际场地测试中，这套结构能在卡丁车以20km/h速度过弯时，让内侧车轮保持合理转速，不会出现轮胎拖滑尖叫的情况，直线行驶时两侧车轮同步转动，动力传递直接，没有明显的动力损耗，在颠簸路面跳跃落地时，传动系统也没有出现松旷、异响的问题，结构强度完全满足轻型越野卡丁车的使用要求。
