微型电动机多速比变速传动箱体结构设计

　　在小型精密传动系统的设计选型环节，这类适配微型电动机的多速比变速箱体，常被应用在桌面级自动化执行机构、小型智能家电动力单元、精密检测设备进给模组、航模舵机传动链路这类对安装空间、传动精度、输出扭矩有多重约束的场景中。不同于工业级大型重载变速箱的设计逻辑，这类微型变速单元从初始方案阶段就需要平衡尺寸边界、传动效率、速比切换平顺性三者的矛盾，很多时候还要兼顾终端产品的外观装配协调性，不能单纯按照理论力学计算结果堆砌齿轮组结构。

　　从实际功能落地的角度看，这类变速箱体的核心作用是承接微型直流/步进电机的高转速低扭矩输出，通过内部不同齿数配比的齿轮组啮合，实现多档位转速切换，最终在输出轴端匹配不同负载工况下的扭矩与转速需求——比如在小型物料分拣机构的横移模组中，空载快进时需要高转速低扭矩档位缩短行程时间，带载抓取移位时切换到低转速大扭矩档位保证运行不丢步；在小型精密车床的进给单元里，不同速比可以适配不同材质工件的进给速率要求，避免走刀过快导致工件表面粗糙度超标或者刀具崩损。

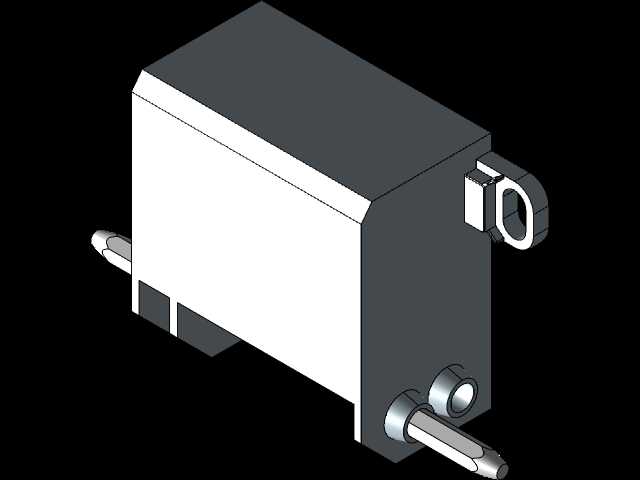

　　整个箱体的结构设计采用了分体式装配思路，主体外壳分为上下两个扣合腔体，腔体内部预留了多级齿轮轴的安装定位槽，所有轴孔的同轴度公差在建模阶段就按照IT7级精度预留加工余量，避免装配后出现齿轮啮合卡滞、传动噪音过大的问题。输入轴端直接对接微型电机的输出轴，采用扁位配合的连接方式替代传统键连接，在极小的轴径尺寸下保证扭矩传递不打滑，同时减少轴向装配所需的空间。输出轴端采用双轴承支撑结构，靠近箱体外侧的轴承选用带法兰的微型深沟球轴承，既可以承受径向传动负载，也能抵消部分轴向窜动，保证输出端连接执行机构时的运行稳定性。箱体侧面预留的挂耳式安装结构，是建模阶段特意针对小型设备的安装场景设计的，安装孔位的中心距按照常用微型设备的安装型材间距做了适配，不需要额外做转接板就可以直接固定在15系列铝型材或者薄钢板安装面上，安装孔周边做了局部加厚处理，避免长期受振动导致安装孔开裂。

　　在内部齿轮组的排布上，设计时没有采用传统的平行轴一字排布方式，而是将部分变速齿轮做了错位叠放，在不增加箱体外形宽度的前提下多布置了一级减速齿轮，让整体速比覆盖范围比同尺寸常规变速箱宽30%左右。齿轮的齿形在建模时做了微观修形处理，齿顶部分预留了0.02mm的修缘量，降低齿轮啮合时的切入冲击，哪怕是用普通POM材质注塑加工齿轮，也能把运行噪音控制在45分贝以内，适配家用智能设备、桌面办公设备这类对噪音敏感的应用场景。箱体的合箱面没有采用额外的密封胶条设计，而是在建模时做了0.1mm的止口配合结构，既可以保证上下箱体装配时的定位精度，也能阻挡日常使用环境中的灰尘进入箱体内部，减少齿轮磨损，同时降低装配工序的复杂度，适合批量生产时的快速组装。

　　从安装边界的尺寸控制来看，整个箱体的主体轮廓做了圆角过渡处理，没有尖锐的凸台结构，在终端产品内部布线时不会刮伤导线绝缘层，箱体的出线位置（如果搭配集成霍尔转速传感器的版本）预留了标准的1.25mm间距接插件安装位，不需要额外在设备内部走线固定。输入轴的伸出长度做了严格控制，刚好匹配常用微型电机的轴伸尺寸，不会因为轴过长导致电机安装后出现顶轴问题，输出轴的轴径按照通用微型传动接头的尺寸做了标准化设计，可以直接搭配市面上常见的联轴器、同步轮、小模数齿轮等传动配件，不需要二次加工轴径。在建模过程中，所有的装配间隙都按照不同加工工艺做了区分：如果是采用金属压铸工艺生产箱体，预留0.15mm的装配间隙；如果是采用注塑工艺生产ABS材质箱体，预留0.2mm的收缩余量间隙，保证不管采用哪种批量加工工艺，都能顺利完成装配，不会出现过盈量太大装不上或者间隙太大晃动的问题。

　　很多初次接触小型传动系统设计的工程师，容易忽略这类微型变速箱的热膨胀余量设计，在这个模型的结构里，齿轮轴的支撑端特意预留了0.05mm的轴向窜动间隙，当设备长时间运行导致箱体内部温度升高时，齿轮轴和塑料齿轮的热伸长量可以被这个间隙吸收，不会出现高温下传动卡滞的问题。箱体外部没有设计多余的散热筋结构，因为微型电机搭配这类变速箱的整体功率通常在10W以内，运行时的发热量很小，依靠箱体外壳的自然散热就可以把温度控制在材料允许的范围内，去掉散热筋反而可以缩小整体外形尺寸，让终端产品的结构设计更紧凑。
