Reenvios Serie DZ型变速器结构三维数模

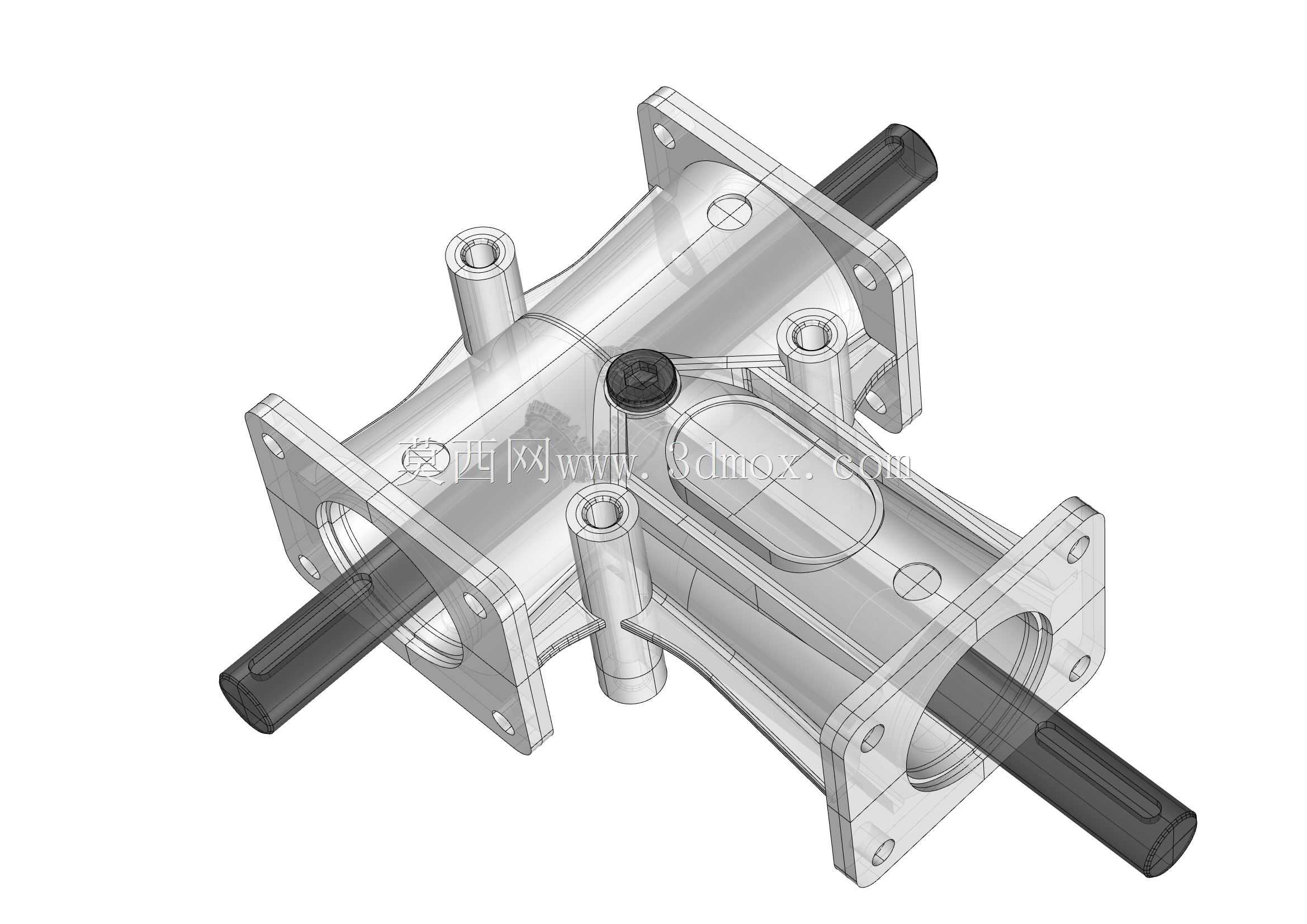

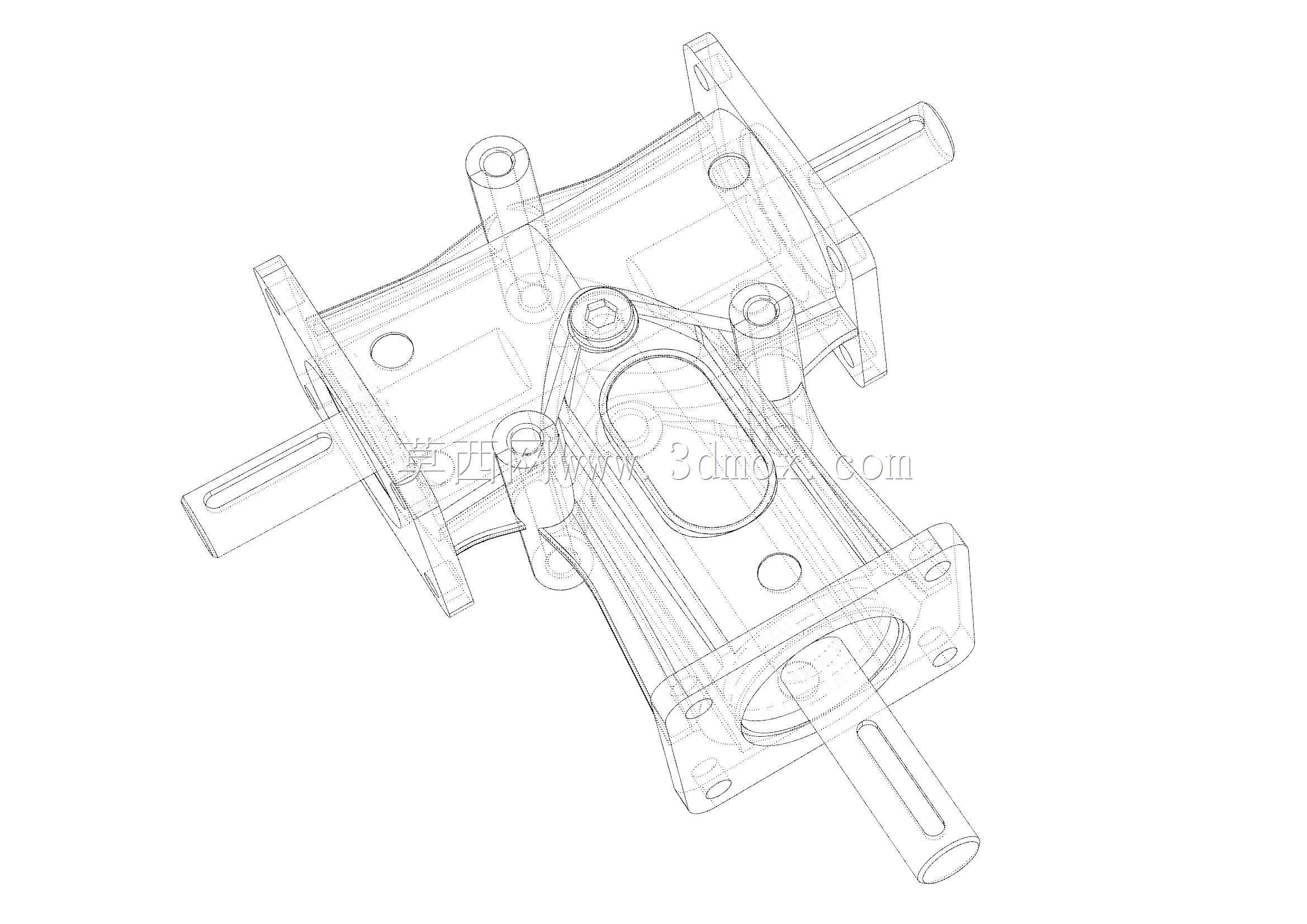

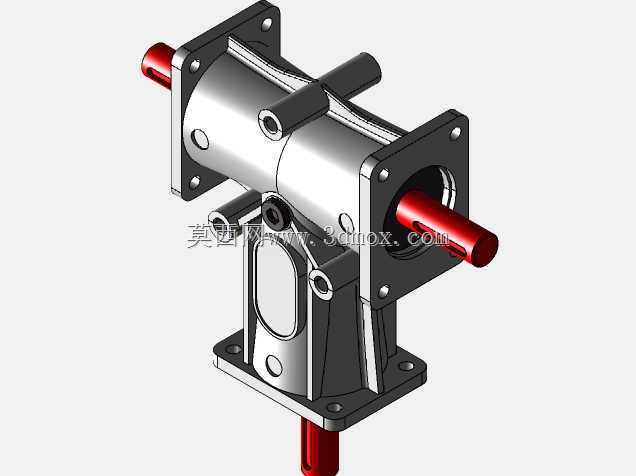

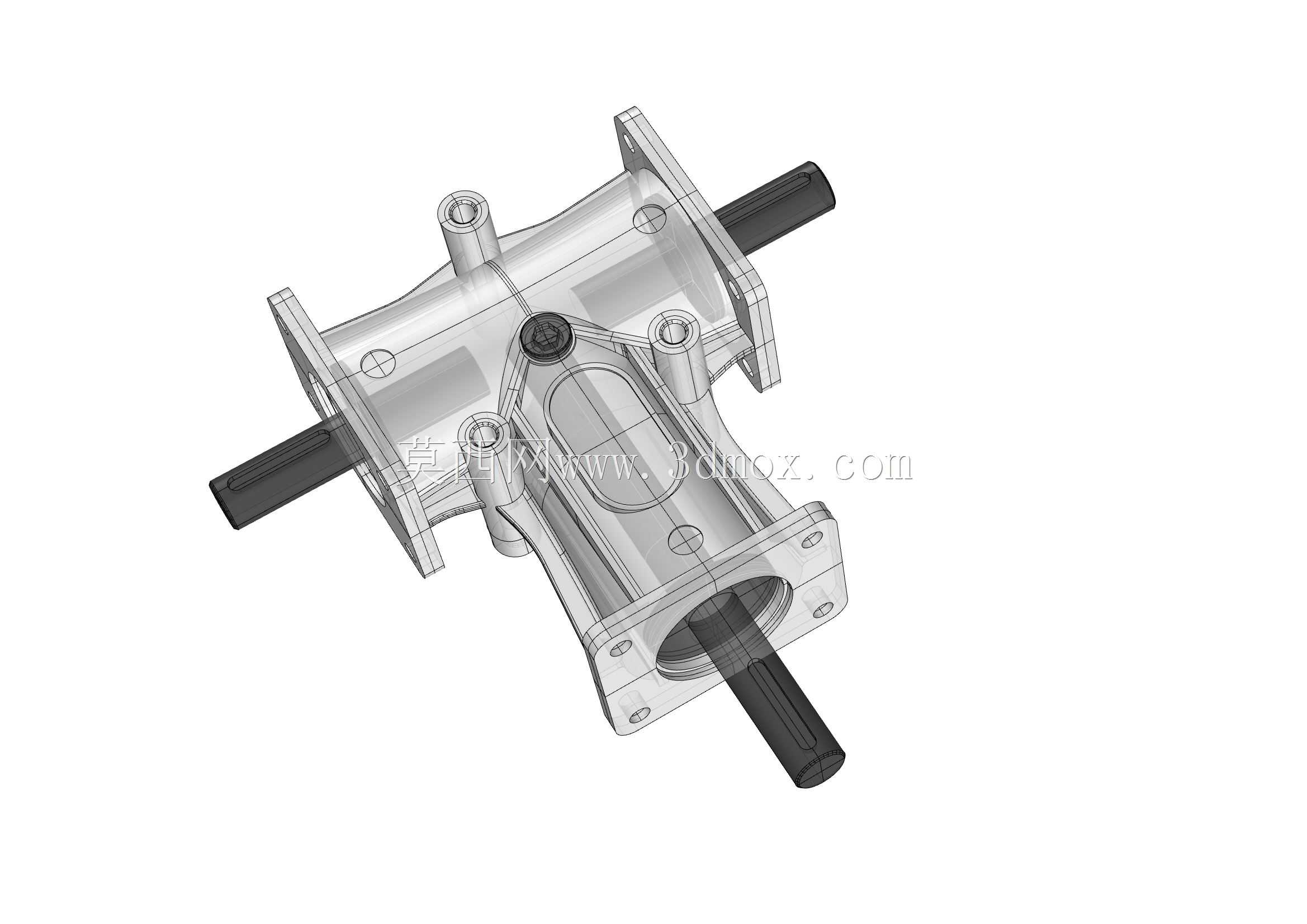

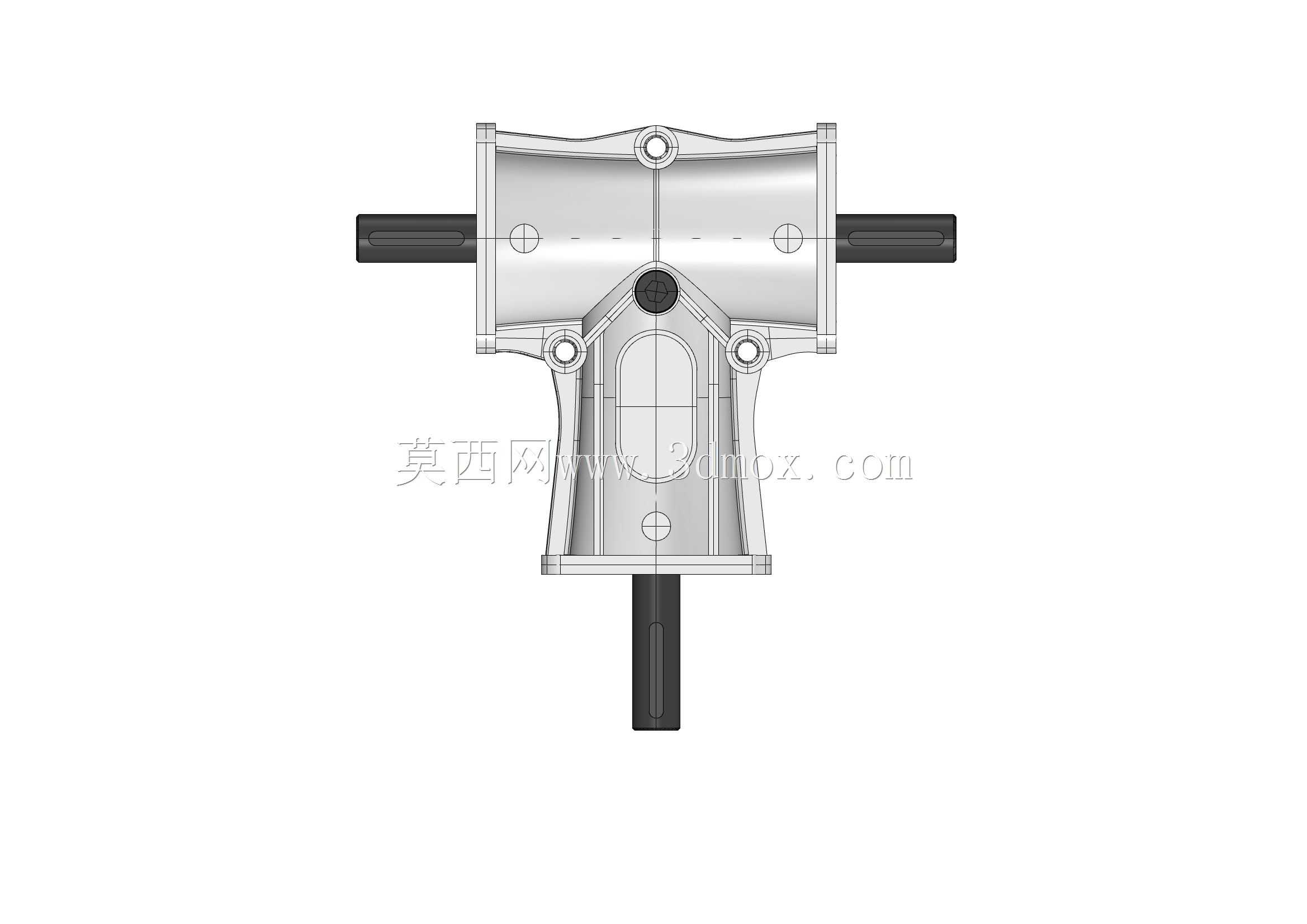

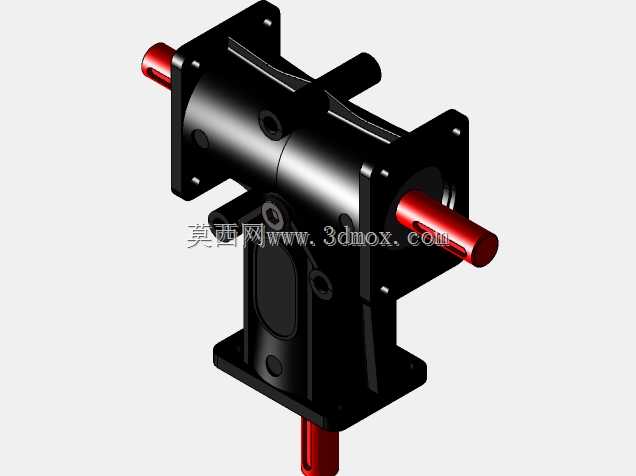

　　这款DZ系列变速器的三维结构，主要面向小型动力传输场景的传动需求，常见于轻载工业设备、小型作业机具的动力匹配环节，核心作用是在动力输入与输出端之间实现转速、扭矩的适配转换，满足不同工况下的动力输出特性要求。从结构设计来看，整体采用对称式壳体布局，双出轴的布置形式能够适配双向动力输出的安装场景，壳体上预留的多组法兰安装面，可适配不同角度的固定需求，安装法兰上的螺栓孔位按照通用传动件安装间距设计，能够兼容多数常规安装基座的孔位匹配，无需额外做转接板加工即可完成固定。设计过程中优先考虑了壳体的受力分布，将轴承安装位的支撑筋做了加厚处理，避免轴系受径向载荷时出现壳体变形，影响传动精度。输入输出轴均采用花键轴结构，

　　能够保证扭矩传递过程中的同轴度，同时降低轴与传动件之间的打滑风险。需要注意的是，该数模的外部装配尺寸与实际量产件的匹配度较高，可直接用于设备布局阶段的安装空间校核，壳体的外轮廓尺寸、轴伸长度、安装法兰的定位尺寸都可作为初步选型的空间参考，但内部齿轮传动副、换挡机构的细节结构存在一定简化，内部配合间隙、齿形参数未做完全精准的还原，不能直接用于零部件的加工生产，更适合用于设备整体装配演示、传动方案布局验证、教学演示类的场景使用。在做设备整体布局设计时，可直接将该数模导入装配环境，核对周边部件与变速器的间隙，预留出足够的装配操作空间，尤其是壳体侧面的注油、检修位置，要预留不小于操作空间，避免后期装配维护时出现操作干涉。轴伸端的连接尺寸可作为外接联轴器、传动轮的选型参考，提前匹配对应的连接件规格，减少选型阶段的反复核对工作量。
