四箱装载式环卫垃圾清运三轮车仓结构

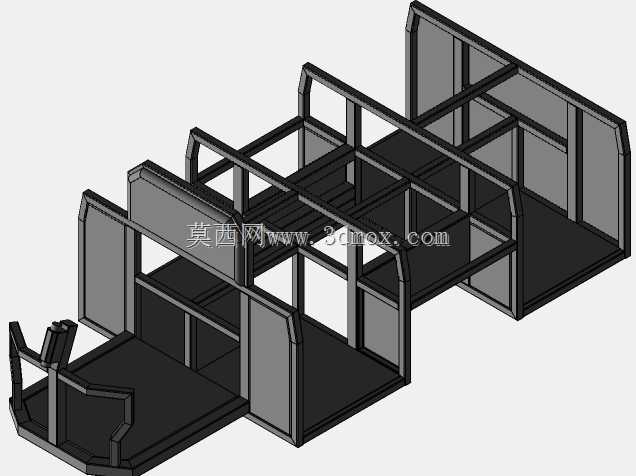

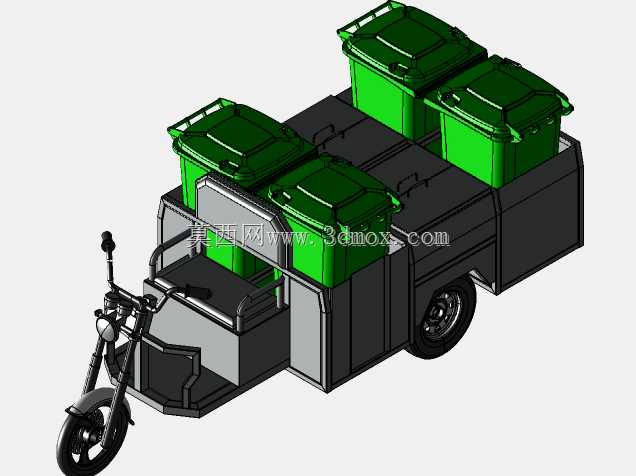

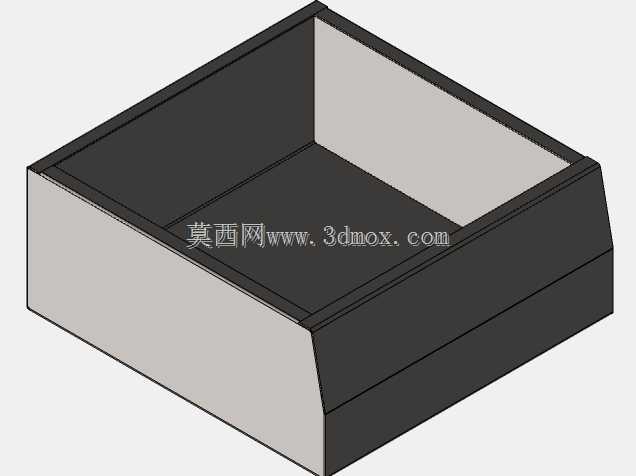

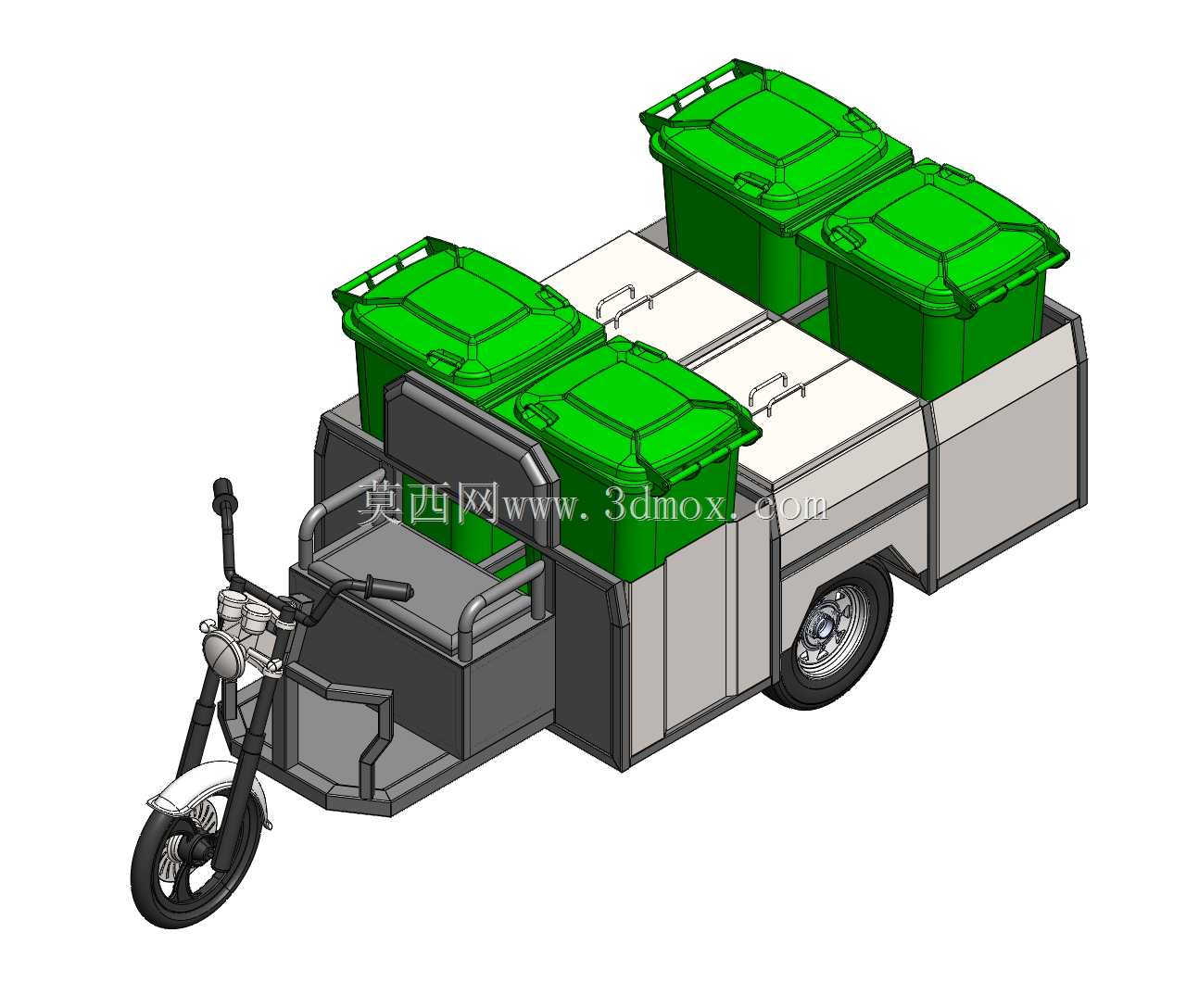

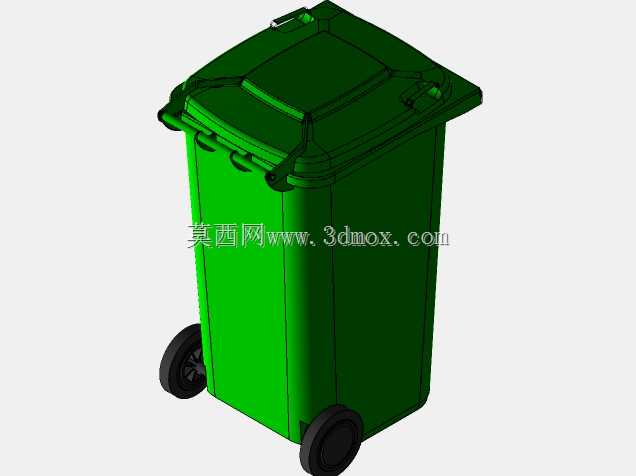

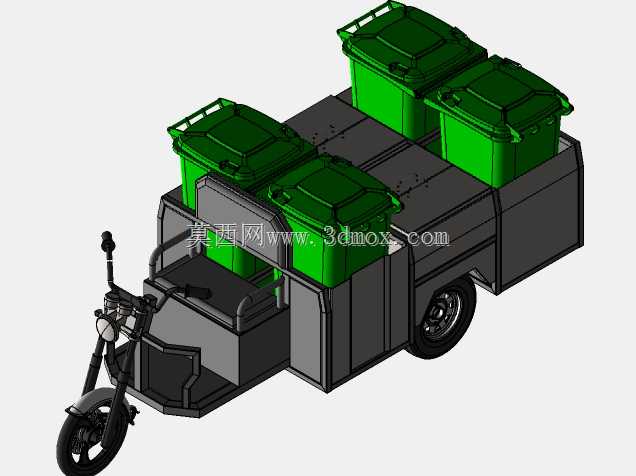

　　这款三轮载具的仓体结构，核心面向城镇背街小巷、老旧小区、步行街区等大型环卫车辆无法通达的作业场景设计，这类区域普遍存在道路宽度有限、转弯半径不足、垃圾收集点分散的特点，常规四轮清运车难以驶入作业，而人力手推车的装载量与转运效率又无法满足日常保洁需求，这款三轮仓体结构刚好填补了这一作业场景的运力空白。从实际作业逻辑出发，仓体采用前驾驶区后装载区的布局，驾驶区保留了开放式操控空间，周边设置了简易的防护栏结构，既能够为作业人员提供基础的操作防护，也不会额外增加车身宽度，保证在窄巷通行时的灵活性。后部装载区的尺寸经过针对性核算，刚好可以并排固定四个标准规格的环卫垃圾桶，每个垃圾桶的卡位都做了限位凸起设计，车辆在起步、转弯、制动过程中，

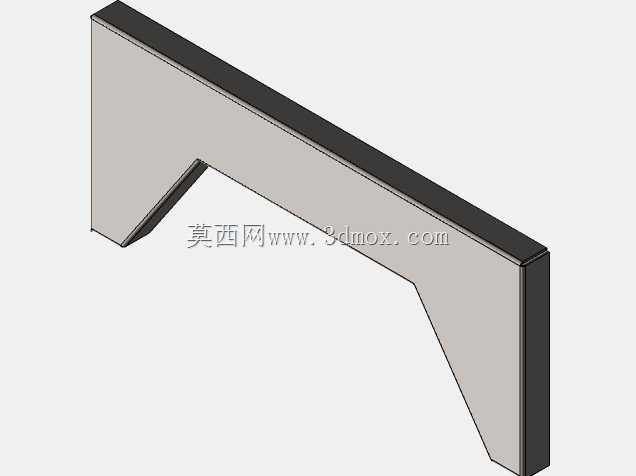

　　垃圾桶不会出现滑移、倾倒的情况，避免垃圾遗撒造成二次污染。仓体的侧边采用半高式围板结构，围板高度刚好与垃圾桶的桶身中部齐平，既能够对垃圾桶形成侧向约束，也不会遮挡垃圾桶的提手位置，作业人员在装卸垃圾桶时，不需要额外调整姿势，直接可以握持提手完成桶体的取放，单桶装卸的动作幅度控制在人体工程学舒适范围内，降低长时间作业的疲劳感。仓体的底板采用防滑花纹钢板材质，表面做了凸起的防滑纹路，即使在雨天作业，桶底沾带的积水也不会导致桶体打滑，同时底板边缘设置了一圈导流槽，垃圾桶渗漏的污水会顺着导流槽汇集到车尾的集液口，不会直接流到路面造成污染。车架与仓体的连接位置采用了加强筋焊接结构，因为满载状态下四个垃圾桶加上垃圾的总重量接近额定载重上限，

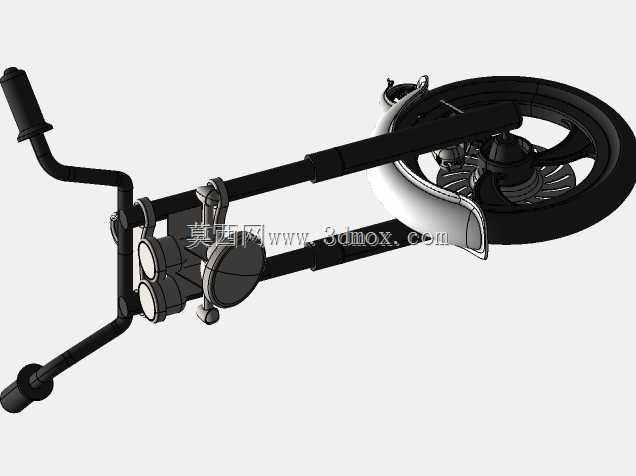

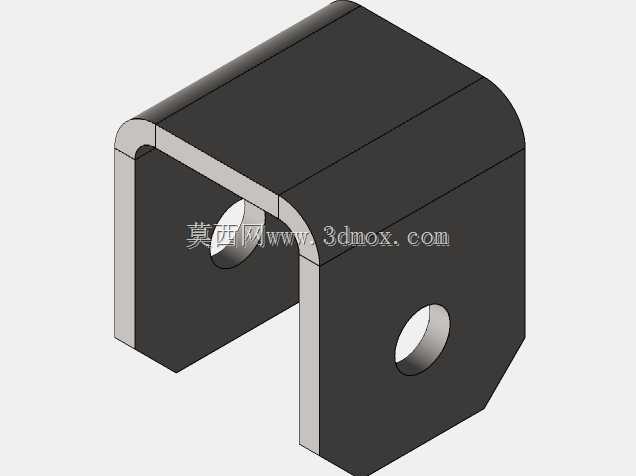

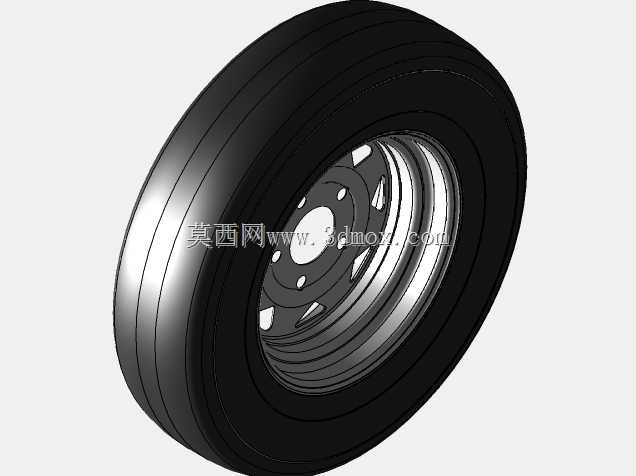

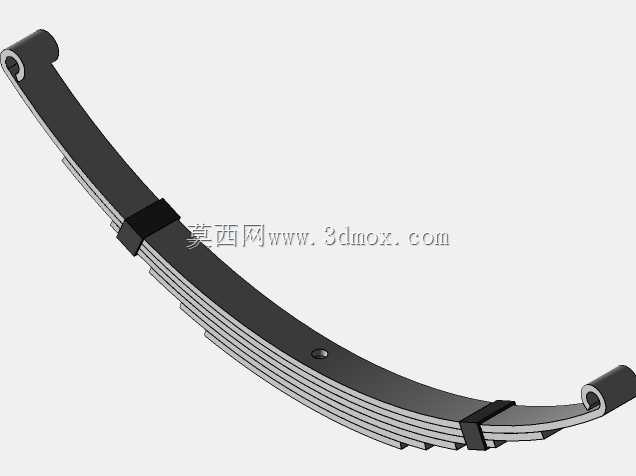

　　连接位置的受力集中，通过在主梁与仓体横梁的交接处增加三角加强筋，能够分散行驶过程中产生的交变应力，避免长期使用后出现焊缝开裂、仓体偏移的问题。前轮的转向角度预留了足够的余量，整车最小转弯半径控制在三米以内，在宽度不足四米的巷道内可以完成一次性掉头，不需要反复倒车调整，非常适合在路网复杂的老旧居民区作业。仓体的尾部没有设置封闭尾门，而是采用了开放式的挡边结构，作业人员在收集点卸桶时，不需要开启锁具、翻转尾门，直接可以将垃圾桶从车尾拉出，配合垃圾桶本身的滚轮结构，单人即可完成装卸操作，不需要额外辅助人员。考虑到环卫作业的户外使用环境，仓体的所有金属构件都做了防锈处理，焊接位置打磨平整后做了喷塑层，能够抵御日常垃圾渗滤液的腐蚀，也可以适应夏季暴晒、冬季低温的户外环境，减少后期维护的成本。驾驶区与装载区之间设置了一块立式挡板，挡板高度超过垃圾桶的上沿，能够避免车辆行驶过程中，垃圾桶内的轻质垃圾被风吹到驾驶区，影响作业人员的操作视线。四个垃圾桶的放置位做了等距划分，每个位置的尺寸公差控制在5毫米以内，既不会因为间隙过小导致垃圾桶卡滞难以取放，也不会因为间隙过大导致桶体在行驶过程中出现晃动碰撞，产生额外的噪音。仓体的顶部没有设置全封闭顶盖，而是保留了开放式的装载空间，除了放置标准垃圾桶之外，遇到大件的零散垃圾，比如废弃纸箱、树枝等，也可以临时放置在桶体之间的空余位置，提升了设备的场景适配能力。车架的后悬挂采用了加厚的钢板弹簧结构，匹配载重需求，

　　在经过小区内的减速带、坑洼路面时，能够有效缓冲震动，避免桶内垃圾因为剧烈颠簸溅出。整车的宽度控制在1.2米以内，长度控制在2.8米以内，能够顺利通过大部分小区的单元门入口、步行街的隔离桩间隙，真正实现上门收集垃圾的作业需求，不需要居民将垃圾提到主干道的收集点，也减少了垃圾收集过程中对居民通行的影响。仓体的围板采用了分段式焊接结构，如果某一段围板因为碰撞出现变形，可以单独切割更换，不需要整体替换仓体，降低了后期维修的成本与难度。每个垃圾桶卡位的前端都设置了一个简易的卡扣结构，卡扣采用弹簧复位设计，垃圾桶放置到位后，卡扣会自动卡住垃圾桶的上沿，即使在坡度较大的路面行驶，桶体也不会向前滑移，作业时只需要踩下卡扣的踏板，就可以解除锁定，拉出垃圾桶，操作逻辑简单，新入职的保洁人员不需要长时间培训就可以熟练操作。
