全定制500行程三轴刚性数控加工机架结构

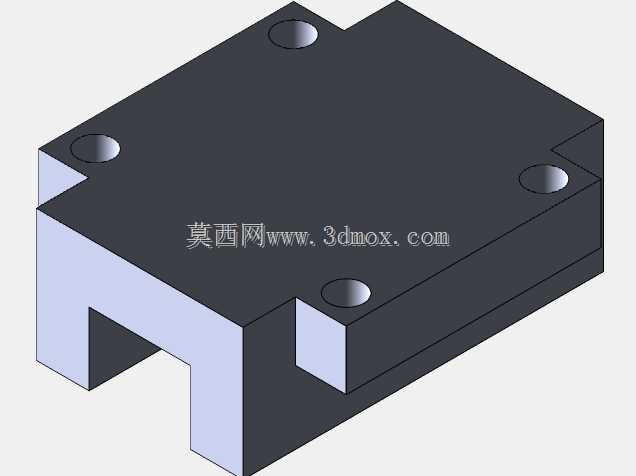

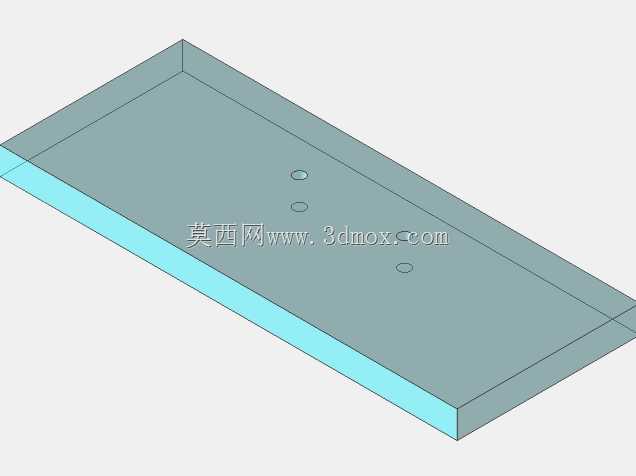

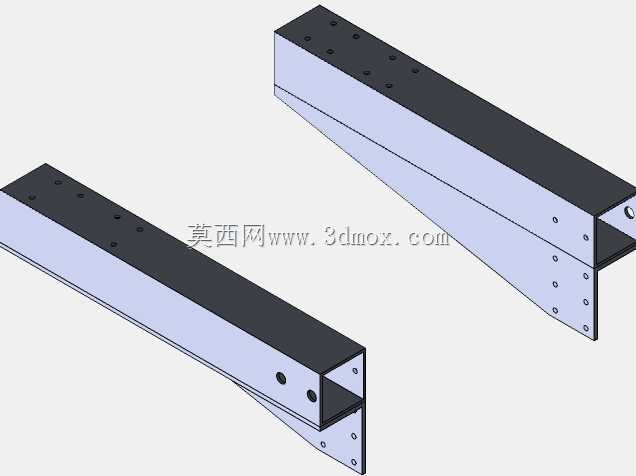

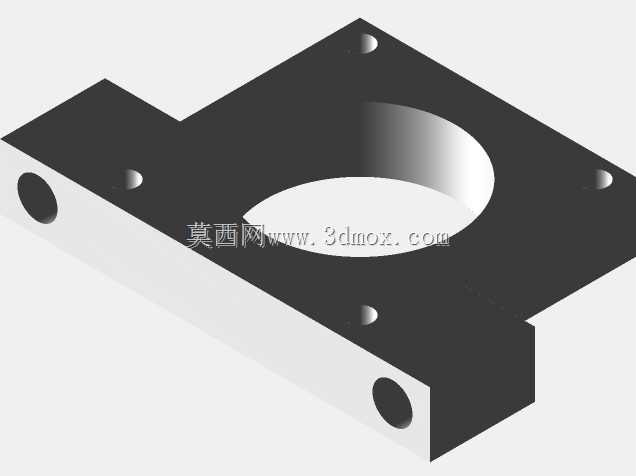

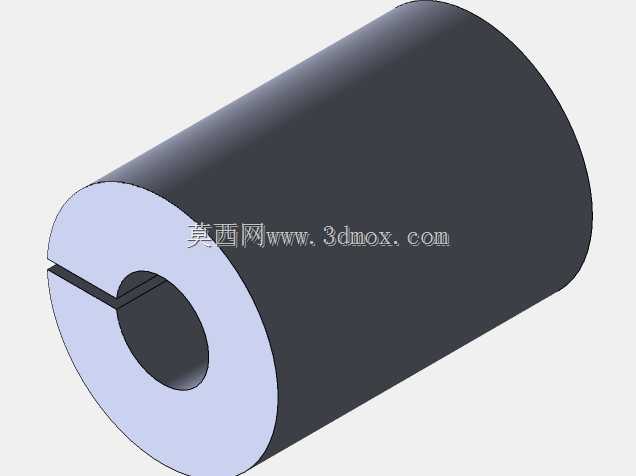

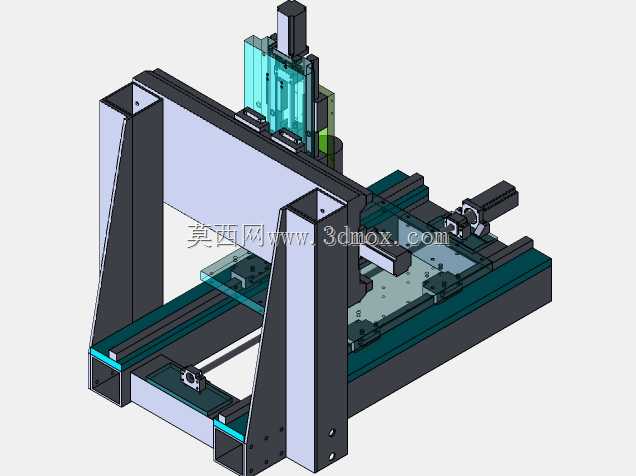

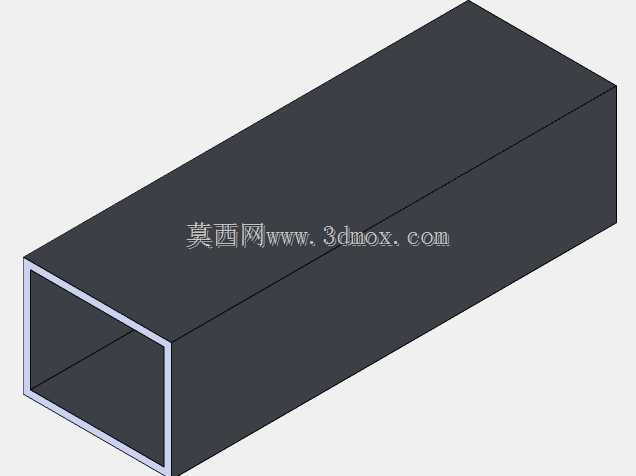

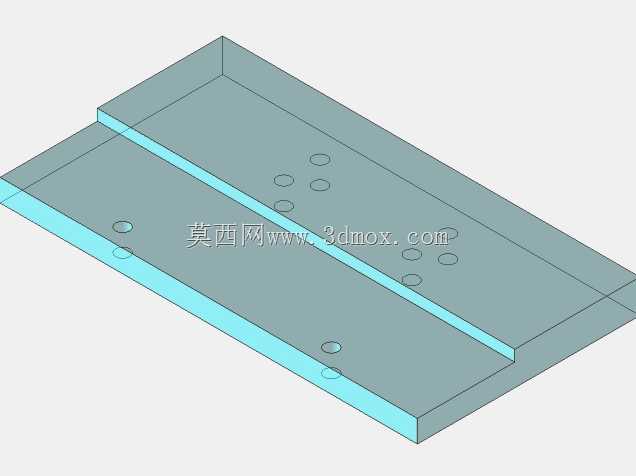

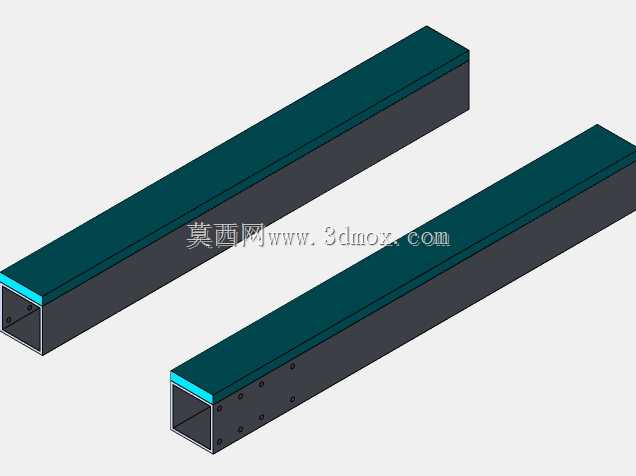

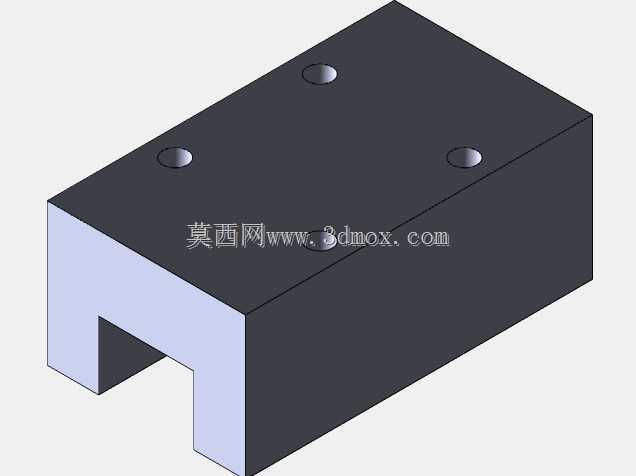

　　这款三轴刚性数控加工结构，主要面向小型精密零件加工、模具精修、非标五金件小批量生产场景，在个体加工户、院校实训车间、小型产品研发打样工作室这类场景中适配性极强，能覆盖常规铝件、铜件、工程塑料甚至软质钢材的铣削、钻孔、攻丝工序，相比常规商用同规格机型，在结构刚性冗余上做了针对性强化，应对断续切削、小刀具高速加工时的结构振颤问题有明显改善。从结构设计逻辑来看，整体采用龙门式双立柱支撑布局，两侧立柱与底部床身采用一体式焊接钢结构拼接，焊后做整体去应力处理，避免长期使用后床身变形导致的加工精度漂移；X轴传动布置在床身两侧的平行导轨上，采用双滑块支撑的移动横梁设计，相比单导轨悬臂结构，横梁移动时的偏载力矩被两侧导轨均匀分摊，

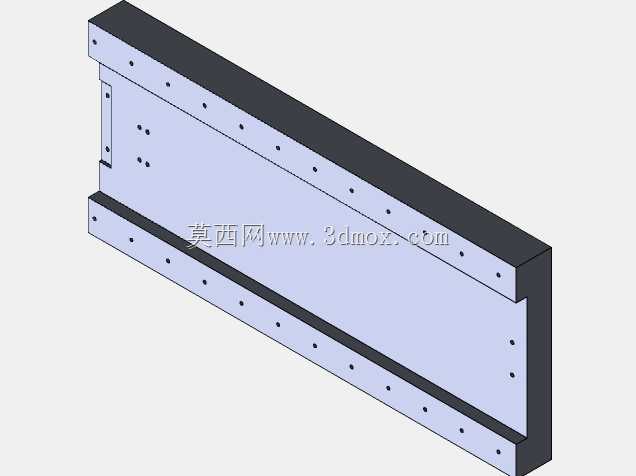

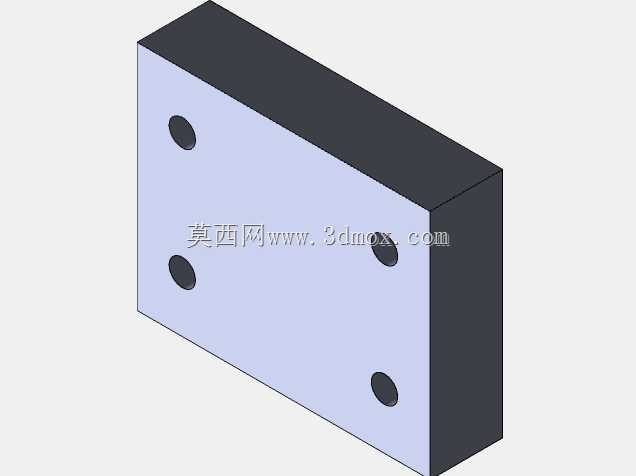

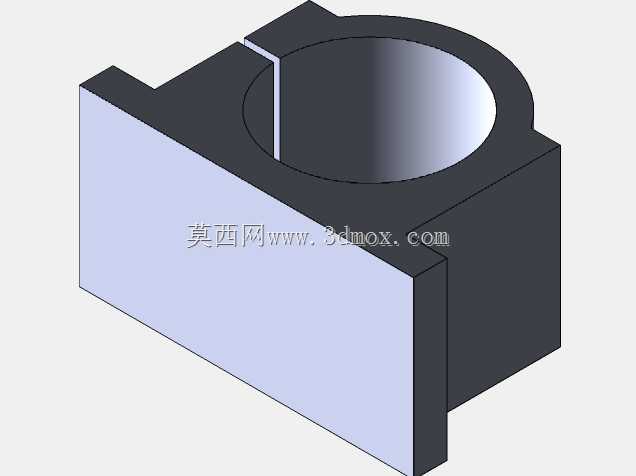

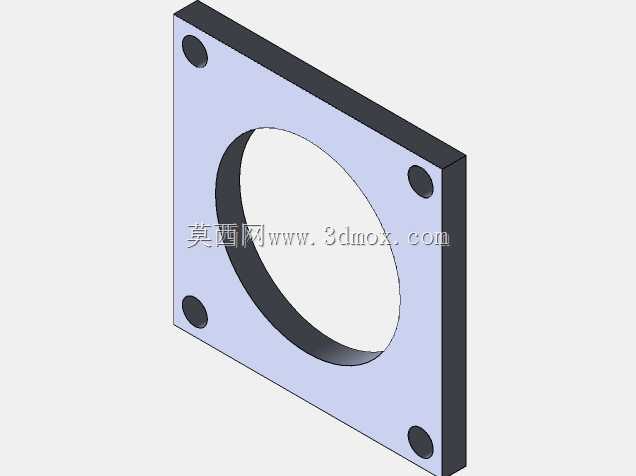

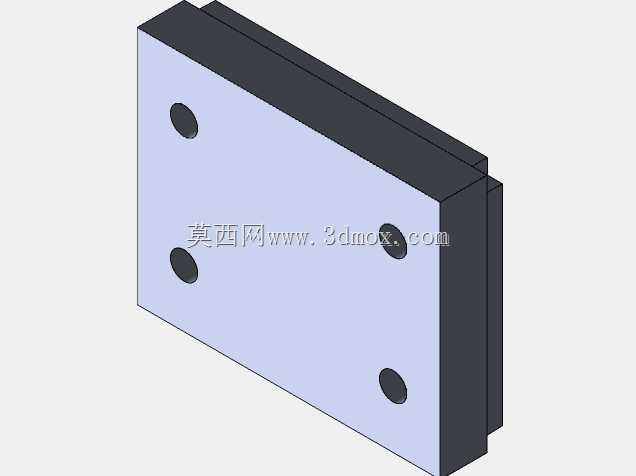

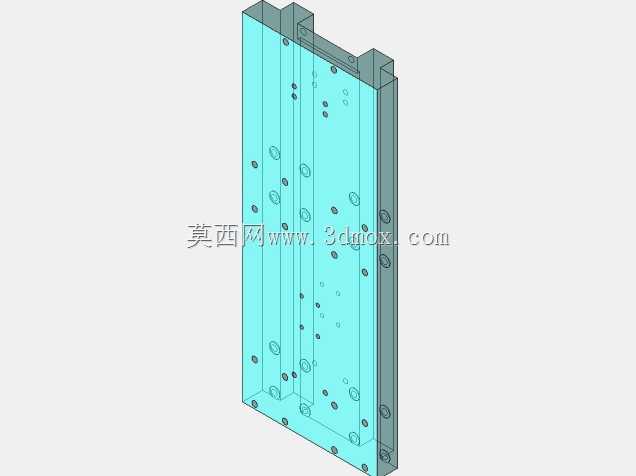

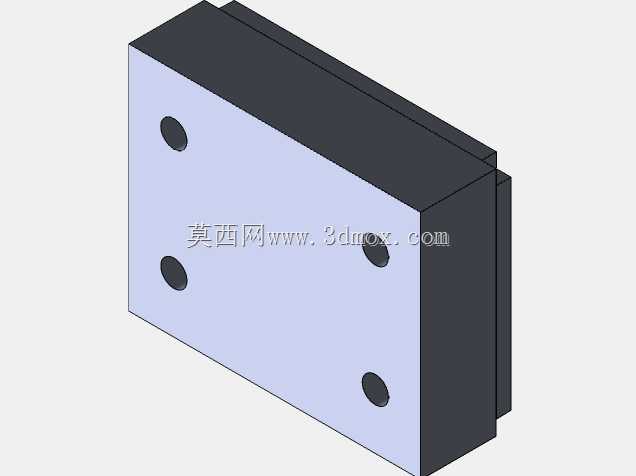

　　即使Y轴滑台移动到横梁最远端，切削时的结构形变量也能控制在微米级区间。Z轴滑台采用方轨加滑块的垂直布置，主轴安装座直接与Z轴滑台刚性连接，没有额外的转接悬臂，缩短了主轴刀尖到导轨支撑面的力臂距离，这也是提升切削刚性的核心设计点——很多入门级三轴设备为了压缩成本，会在Z轴做转接延长，看似加工行程更大，实际重切削时Z轴的点头振颤会直接反映在工件表面粗糙度上，这款结构直接规避了这个设计缺陷。设备的有效加工行程为X向500mm、Y向500mm、Z向250mm，这个行程边界刚好覆盖大部分小型加工件的尺寸需求，安装时需要预留的地面空间约为1200mm×1000mm，地面承重要求不高，普通硬化水泥地面即可放置，不需要做额外的设备基础，

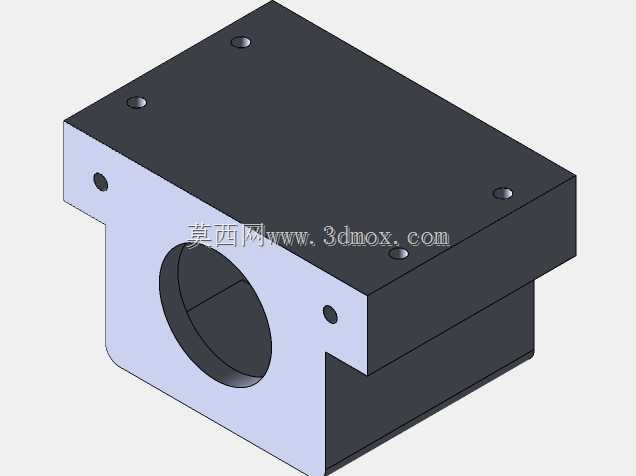

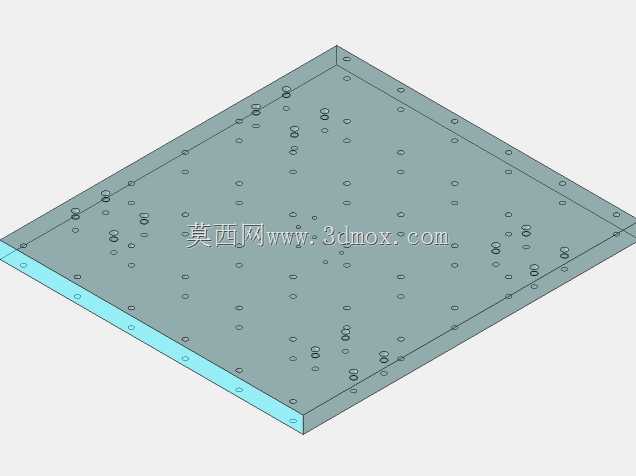

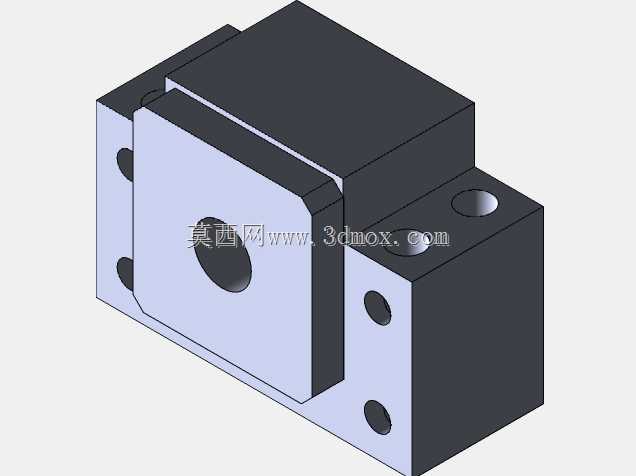

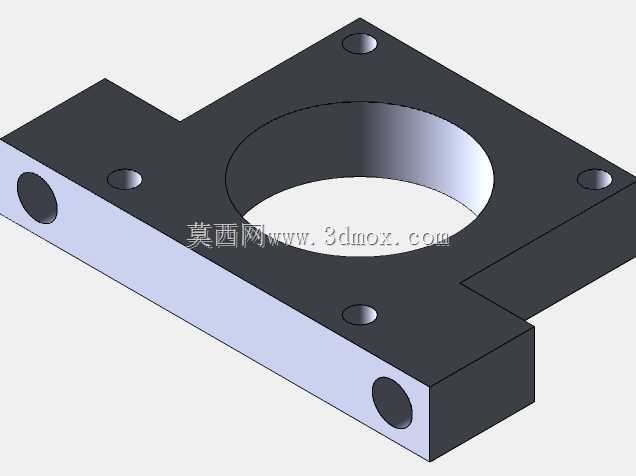

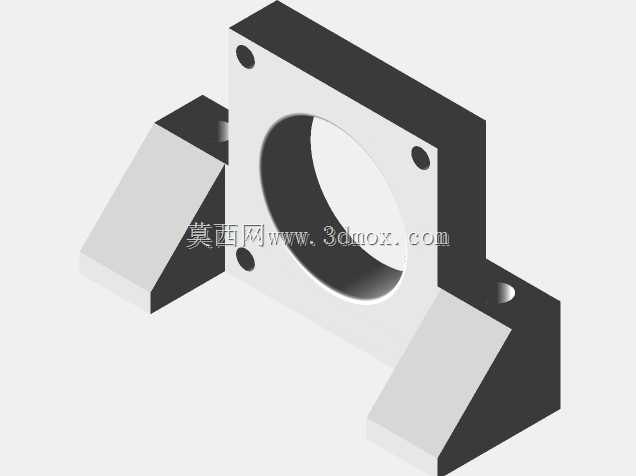

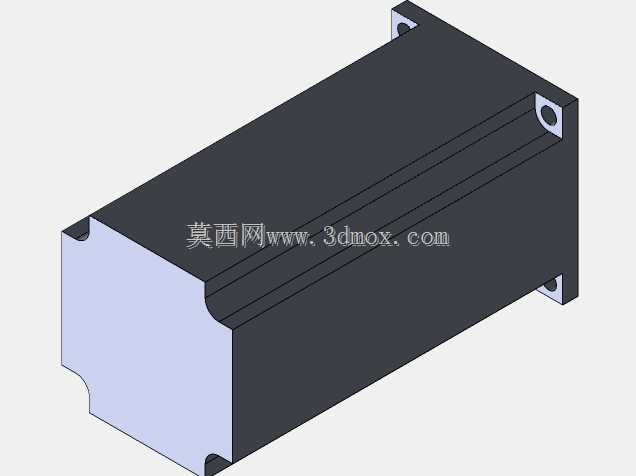

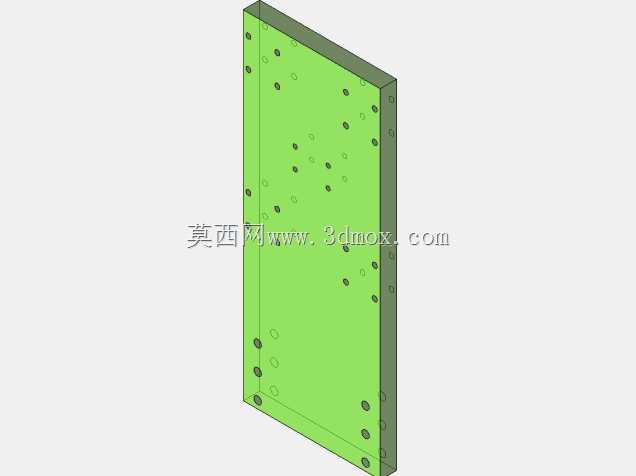

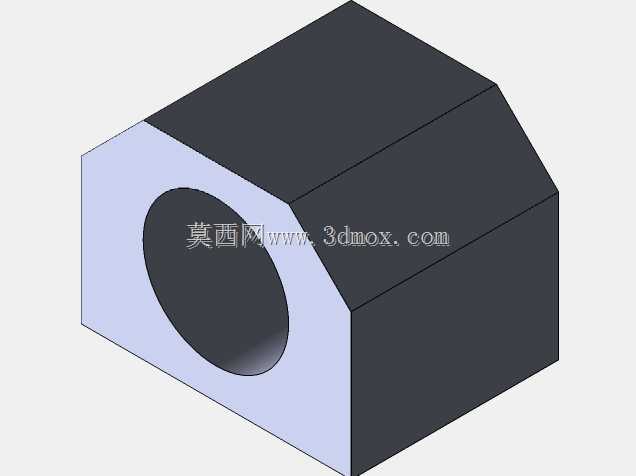

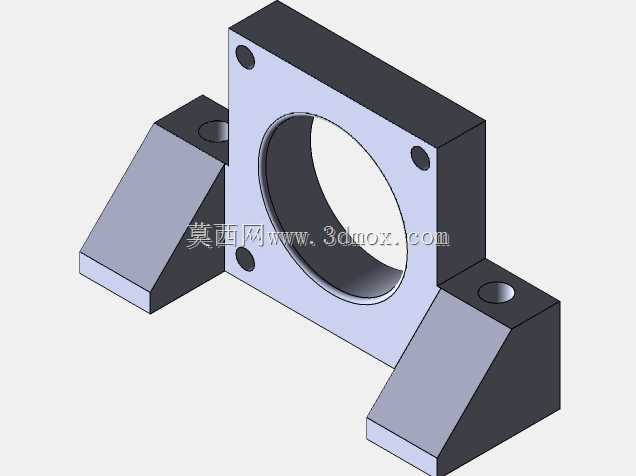

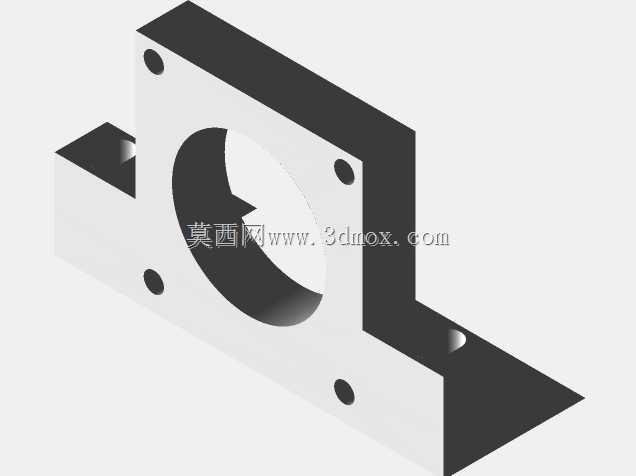

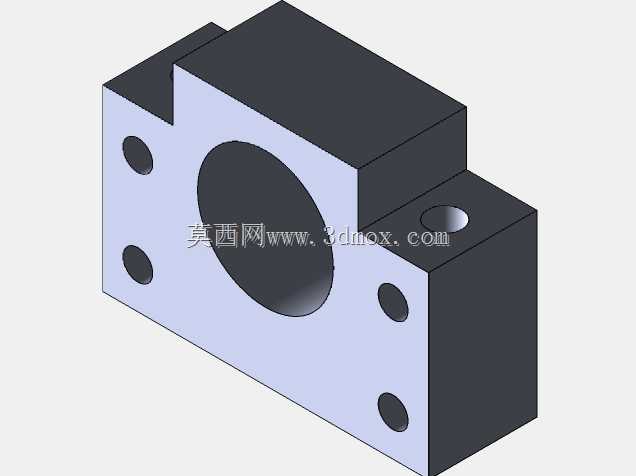

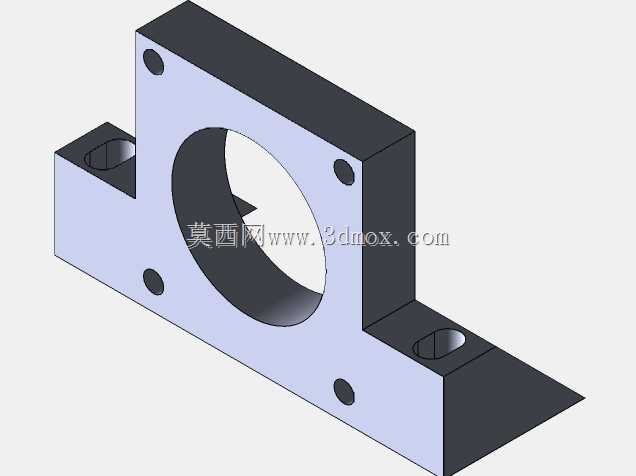

　　设备调平通过底部六个可调脚杯完成，调平精度控制在0.02mm/m以内就能满足出厂精度要求。Y轴传动采用丝杠居中布置的方式，丝杠两端采用固定支撑座安装，预紧力调整到额定值的30%，既能保证传动反向间隙控制在0.01mm以内，也不会因为预紧力过大导致丝杠转动阻力升高、长时间运行发热变形。X轴的两根平行导轨安装时需要做同步打表校准，保证两根导轨的平行度误差在全程范围内不超过0.02mm，否则横梁移动时会出现滑块卡滞、磨损加快的问题。Z轴因为是垂直布置，除了丝杠传动之外，还设计了配重平衡结构吗？不，这款结构因为Z轴整体滑台重量控制在合理区间，直接依靠伺服电机的抱闸机构实现断电位置锁定，省去了配重块或者平衡气缸的结构，

　　既压缩了整体设备的外形高度，也减少了配重结构带来的额外运动惯量，提升Z轴快速移动时的响应速度。从实际使用场景来看，这款结构可以适配不同功率的电主轴，根据加工需求更换1.5kW到3.5kW的水冷或者风冷主轴，对应的加工能力也能从软质材料拓展到低碳钢的轻切削作业；导轨和丝杠的润滑采用集中注油管路，日常维护时只需要在定期保养周期内从注油嘴加注润滑脂即可，不需要逐个滑块注油，降低了日常维护的工作量。床身底部设计了切屑和切削液的回流空间，后期加装钣金防护罩之后，可以直接配套小型切削液循环水箱，实现湿式加工，避免干切削时粉尘飞扬影响车间环境，也能延长刀具使用寿命。在结构细节处理上，所有导轨安装面都做了铣平加工，安装基准面的平面度全程控制在0.015mm以内，不需要后期人工刮研就能满足导轨安装精度要求，降低了组装时的调试难度；各个轴的行程限位都设计了硬限位撞块和软限位参数双重保护，避免设备回零或者快速移动时出现超程撞机的问题，即使软限位失效，硬限位撞块也能触发急停信号，切断伺服动力，保护传动结构不受损坏。整体结构没有采用多余的轻量化镂空设计，所有受力部位的钢板厚度都留足了刚性冗余，虽然整体重量比同行程的铝型材机架设备重不少，但换来的是切削时更低的结构振颤，加工出来的工件表面质量更好，刀具的使用寿命也能提升15%到20%，对于长期做小批量精密加工的用户来说，这种刚性优先的设计思路，实际使用的综合收益远高于轻量化带来的成本降低。
