橡木胶合板材质小型木材加工CNC雕刻设备

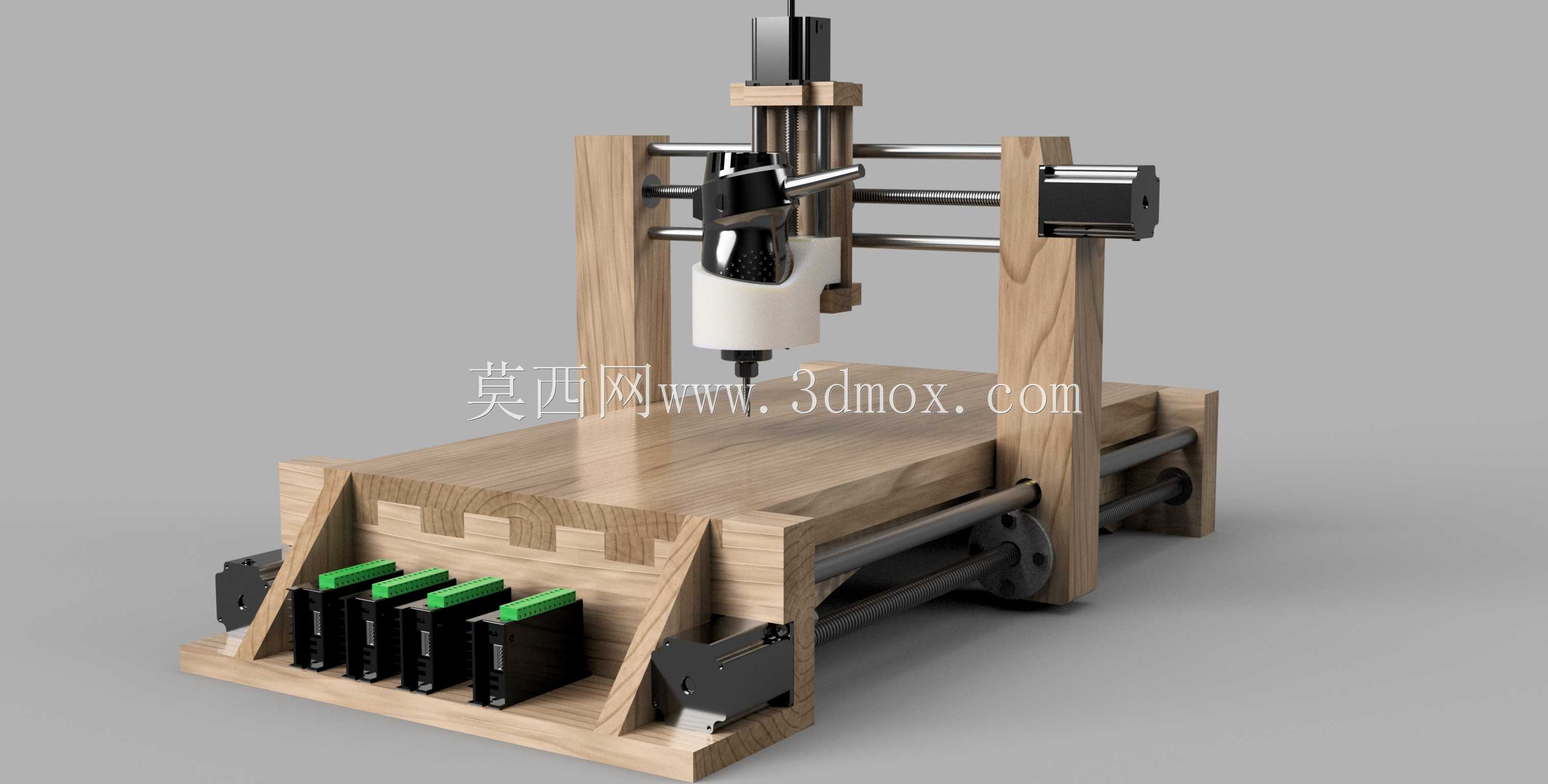

　　这款小型数控加工设备主要面向个人木工坊、模型制作工作室、小型文创加工场景使用，可完成实木、胶合板、软质塑料等非金属材料的平面雕刻、轮廓切割、浅槽铣削、图案镂铣等加工工序，适配小批量定制化木工件、教学实训样件、手工模型构件的加工需求，相比工业级大型木工CNC设备，其占地空间更小，机架加工门槛更低，适合非规模化生产的场景部署。从结构设计来看，设备整体采用橡木胶合板作为机架主体材料，利用板材裁切拼接的方式完成龙门架、床身基座的搭建，这种设计思路大幅降低了机架的加工成本与制作难度，无需大型金属切削设备即可完成机架加工，板材拼接处采用榫卯结构配合紧固件锁紧，可在保证机架基础刚性的前提下，减少金属型材的使用量，降低整体设备自重，

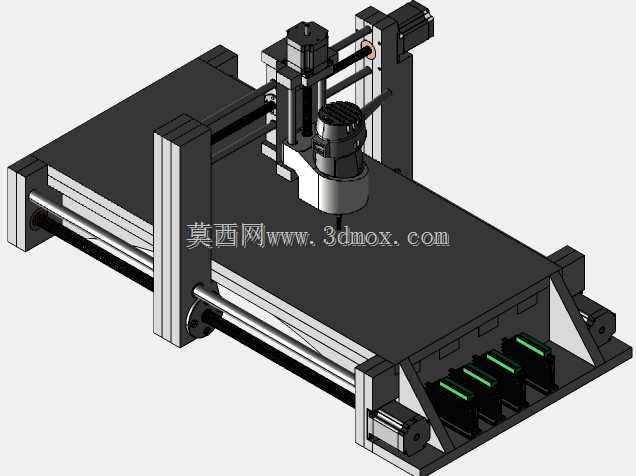

　　方便设备的移位与场地调整。设备的运动轴采用圆柱直线导轨作为导向部件，X轴布置在床身基座两侧，承载龙门架的前后移动，Y轴集成在龙门横梁上，搭载主轴安装座完成左右移动，Z轴负责主轴的上下进给，三轴的传动可适配步进电机配合丝杠或者同步带的传动方案，图中可见的驱动模块安装位预留了标准驱动器的安装空间，可直接适配市面通用的步进驱动组件，无需额外定制安装支架。设备的可用加工行程为10英寸×22英寸×5英寸，对应X、Y、Z三个方向的加工边界，安装时需在设备四周预留至少150mm的操作与维护空间，用于走线布置、工件上下料、日常部件调试，设备底部可搭配减震垫脚放置在水平工作台面上，无需额外浇筑地基，对安装场地的承重要求较低。

　　当前设计阶段预留了后续升级的结构空间，目前版本暂未集成限位开关、走线线槽、主轴安装固定螺丝等细节部件，后续迭代可根据实际使用需求补充硬限位撞块、防尘折板、冷却管路接口、集尘罩安装位等功能结构，进一步提升设备的使用安全性与加工适配性。主轴部分采用通用的木工修边机作为加工动力头，安装座的尺寸适配市面常见的手持式修边机夹持直径，用户可根据自身加工需求更换不同功率的主轴组件，无需重新设计安装座结构，这种通用化的设计思路降低了用户的配件采购成本，也方便后期易损部件的更换维护。床身工作台面采用平整胶合板作为基材，后续使用时可根据加工需求加装T型槽压板、真空吸附台面或者靠山定位组件，满足不同工件的装夹需求，

　　龙门架的两侧立柱与床身基座的连接位置预留了调节间隙，可在装配时调整导轨的平行度，保证运动轴的运行顺畅度，避免出现卡滞、爬行等运行问题。从实际使用的角度来看，这类小型木工CNC设备可覆盖大部分个人DIY与小型加工场景的需求，加工精度可满足木工类工件的公差要求，运行噪音相比金属加工设备更低，适合在楼宇内的小型工作室部署，不会产生过大的环境噪音干扰，机架的胶合板材质本身具备一定的减震效果，可吸收部分加工过程中产生的振动，提升加工表面的光洁度，减少加工振纹的产生。
