BT40锥度直驱数控加工中心主轴结构

　　在立式数控加工中心的整机结构中，主轴单元是直接决定切削加工精度、重切削负载能力以及长期运行稳定性的核心功能部件，这款直驱式主轴的结构设计，完全围绕中小规格立式加工中心的常规加工场景展开，覆盖了碳钢、合金钢、铝合金以及常见工程塑料的铣削、钻削、铰孔、攻丝等多工序加工需求，适配绝大多数模具加工、通用机械零件批量生产的工位要求。从安装适配的角度来看，该主轴采用法兰式安装结构，安装法兰上的连接螺栓孔沿圆周均布，安装过程中可以通过止口定位保证主轴轴线与机床Z向进给导轨的平行度，避免安装偏斜带来的轴承偏载、加工孔位倾斜等问题；主轴整体外径155mm的设计，刚好匹配常规850系列立式加工中心的主轴套筒内径尺寸，

　　不需要额外定制套筒或者修改主轴箱的安装空间，替换现有同规格皮带传动主轴时，不需要对机床原有结构做大规模改动，设备改造的适配成本较低。直驱结构的设计思路，本质上是取消传统皮带传动、齿轮传动结构中的中间传动环节，将电机转子直接与主轴芯轴集成，这种设计一方面彻底规避了皮带打滑、齿轮啮合间隙带来的传动误差，在高速运转时的传动效率更高，空转温升控制表现更优，另一方面也减少了中间传动件的日常维护需求，不需要定期更换皮带、调整齿轮啮合间隙，长期运行的维护成本更低。主轴的锥孔采用BT40标准锥度，这是中小规格加工中心应用最广泛的刀具接口标准，市面上绝大多数BT40规格的铣刀刀柄、钻夹头、攻丝刀柄都可以直接适配，不需要额外采购特殊规格的刀具夹持配件，

　　刀具选型的通用性极强。轴承配置方面，该主轴采用前后多组角接触球轴承的配对结构，前端轴承组主要承受切削过程中的径向载荷与轴向进给力，后端轴承组则负责辅助支撑芯轴，同时补偿主轴高速运转时的热伸长量，保证长时间高速切削时的主轴轴向窜动、径向跳动值维持在高精度加工允许的范围内；润滑方式采用润滑脂终身润滑设计，不需要配置复杂的油气润滑管路，装配时一次性填充适配高速工况的润滑脂即可，日常使用中不需要定期补充润滑介质，简化了主轴的外围配套系统。主轴的拉刀机构采用内置式碟簧拉紧结构，拉紧力达到7KN，足以保证BT40刀柄在重切削、高速反转时的夹持可靠性，不会出现刀柄松动、掉刀的安全隐患，打刀动作则通过主轴尾部的打刀缸驱动，

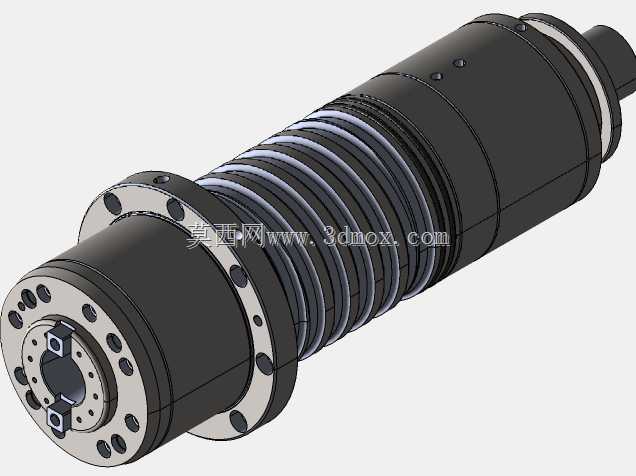

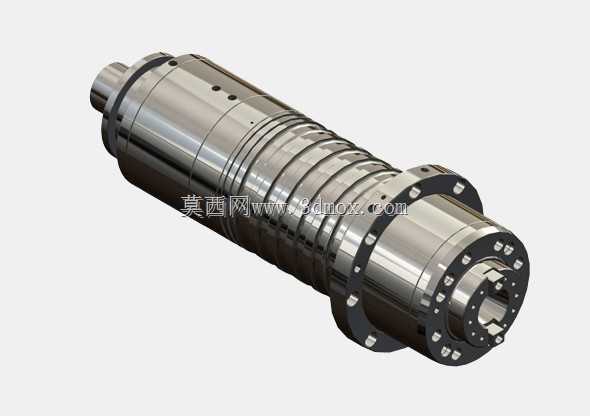

　　松开刀柄时的行程控制经过精准匹配，不会损伤轴承内圈与拉爪结构。从实际运行的工况适配来看，该主轴最高转速可达12000转/分，既可以满足铝合金零件高速精加工时的高转速、小进给切削需求，获得更好的表面加工质量，也可以在中低转速区间输出足够的扭矩，完成碳钢零件的粗铣、大直径钻孔等重负载加工工序，转速覆盖范围完全满足通用加工中心的绝大多数加工场景。在三维建模的过程中，该模型完整还原了主轴的所有外部结构细节，包括法兰安装孔位、轴承位的台阶尺寸、冷却套的环形水槽结构、编码器安装位的接口尺寸，以及拉爪机构的前端轮廓，结构工程师在做机床整机布局设计时，可以直接调用该模型核对主轴与主轴箱、打刀缸、Z向导轨护板、冷却管路的干涉情况，不需要反复测量实物尺寸来核对安装边界；做设备维护的技术人员也可以通过模型拆解了解主轴的内部装配顺序，在更换轴承、维修拉刀机构时提前规划拆装流程，避免盲目拆装造成零件损伤。需要注意的是，直驱主轴的冷却系统设计直接影响长期运行的精度稳定性，该主轴的外套筒设计有环形冷却流道，装配时需要外接恒温冷却机组，通过循环冷却液带走主轴电机运转、轴承摩擦产生的热量，避免主轴芯轴热伸长导致的Z向加工尺寸漂移，建模时也完整保留了冷却接口的位置与尺寸，方便设计人员对接冷却管路的布局。
