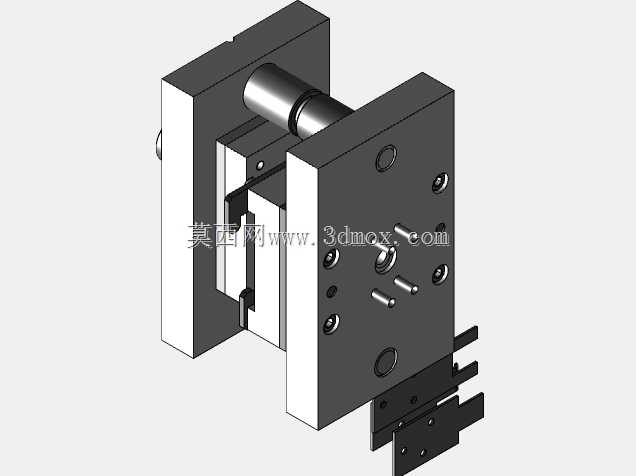

上下铰链合页成型工装结构设计

　　这套成型结构主要面向门窗五金、箱柜构件类的上下铰链批量加工场景，适配常规冲压机床的安装接口，可直接装夹在CA6140类通用机床上完成铰链坯件的压型工序，替代传统多工序分步冲压的作业模式，减少工件在不同工位间的转运装夹次数，降低反复定位带来的形位公差累积。从实际加工逻辑来看，上下铰链作为各类箱柜、防护门、工业舱门的核心铰接构件，其同轴度、贴合面平面度直接决定后续装配后的开合顺畅度，传统单工序冲模加工时，上铰链的卷圆位与下铰链的铰接座需要分别冲压后再配对铆合，容易出现同轴度偏差导致的开合卡滞、铰接间隙过大问题，这套成型结构将上铰链的预弯、卷圆、整形，下铰链的座体压型、铰接孔位预冲的工序整合在同一模架内，一次合模即可完成两组配对构件的核心成型工序，从加工端保证配对铰链的尺寸匹配度。

　　设计过程中优先考虑了模架的安装边界，整体模座的长宽尺寸适配常规机床的工作台T型槽间距，模柄直径采用通用机床的标准夹持尺寸，无需额外改装夹具即可完成装夹，上下模的合模行程匹配普通冲床的滑块行程范围，不需要定制大行程设备即可投产。成型型腔的设计充分考虑了金属板材的回弹特性，针对常用的冷轧钢板、镀锌钢板材质，在卷圆工位预留了对应的回弹补偿角，压型面的粗糙度控制在适配冲压作业的区间，减少成型后工件的表面拉伤，同时在铰接座的成型位设置了微量的排气槽，避免合模过程中型腔内部憋气导致的工件局部鼓包缺陷。

　　从功能特性上看，这套结构的卸料板采用弹性卸料设计，弹簧力根据常用的1.2-2mm厚度板材冲压力计算选型，既可以保证成型过程中坯料的压紧定位，避免板材窜动导致的成型偏移，又能在开模时顺利将工件从凸模上脱出，不会出现工件粘模的情况。导柱导套采用可拆卸式结构，长期使用出现磨损后可以快速更换标准件，不需要整体报废模架，降低工装维护成本。上下模的成型镶块采用独立模块化设计，针对不同规格的铰链产品，只需要更换对应位置的镶块即可快速切换生产型号，不需要重新制作整套模架，适配多品种小批量的五金构件加工需求。

　　在实际生产应用中，这套结构可直接对接常规的板材下料工序，剪板机裁切好的条料可以直接通过定位销定位送入模腔，不需要额外的预成型工序，单次冲压循环即可完成一对上下铰链的核心成型，后续只需要配套简单的冲孔、铆接工序即可完成成品加工，相比传统分散工序的加工模式，单件加工效率可提升40%以上，同时因为一次装夹成型，配对铰链的同轴度公差可以控制在更小的范围内，大幅降低后续装配时的修配工作量。结构的受力部件均做了对应的强度校核，模座厚度、凸模根部的圆角处理都符合冲压模具的设计规范，可承受长期连续冲压的交变载荷，不会出现根部断裂、模座变形的问题，适合五金加工车间的批量连续生产作业。
