Kar98k瞄准具滑块复位弹簧结构设计

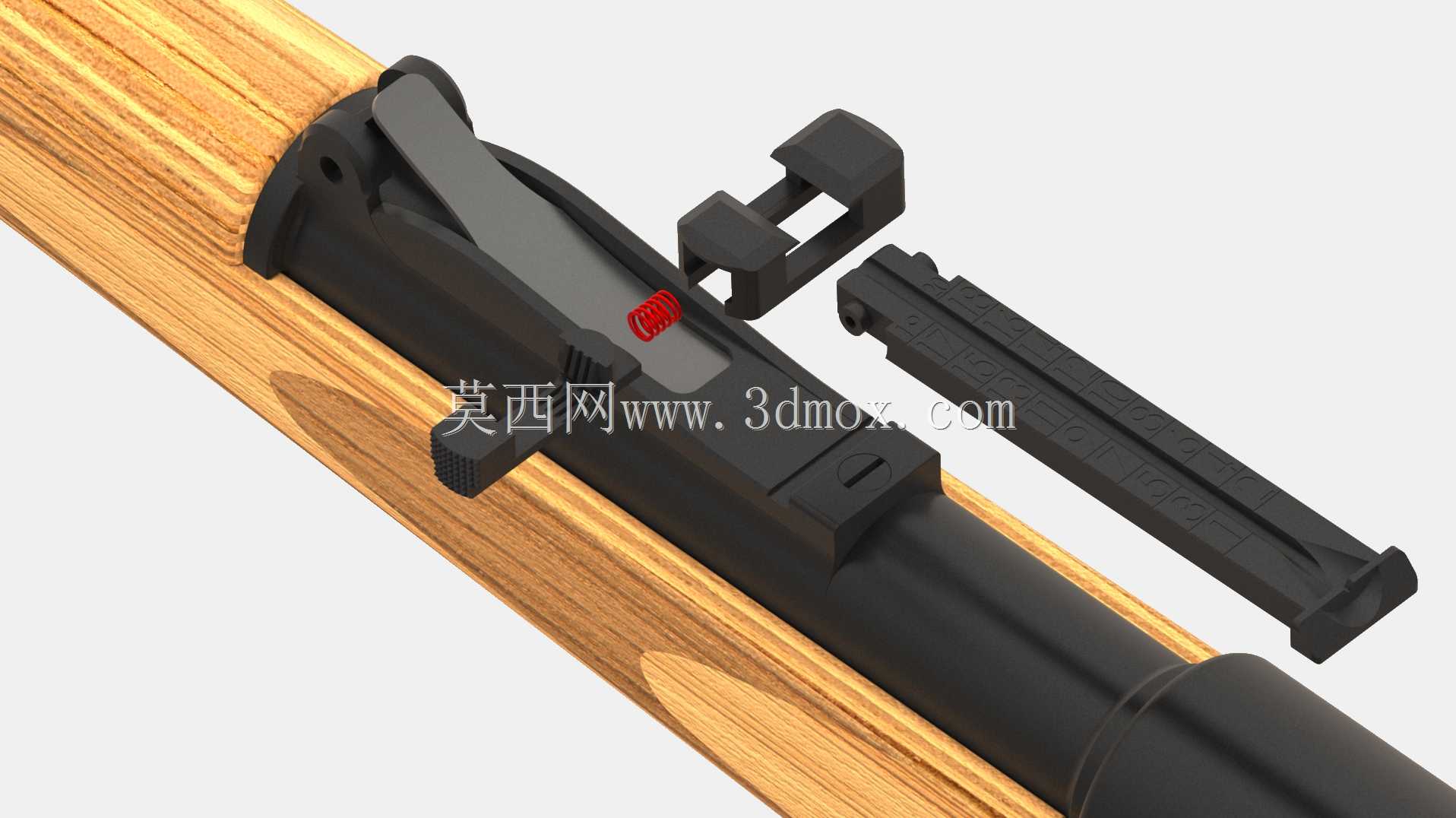

　　这款圆柱螺旋压缩弹簧是栓动步枪瞄准具滑块组件的核心复位弹性元件，在轻武器机械瞄具的调节机构中承担着滑块复位、间隙消除、定位预紧的多重作用，其性能直接决定了表尺滑块调节的手感一致性与射击过程中瞄准分划的位置稳定性。在实际枪械使用场景中，射手通过按压或滑动表尺滑块完成射程装定、风偏修正操作后，弹簧需要持续输出稳定的轴向弹力，推动滑块始终贴合在表尺板的定位卡槽内，避免枪械后坐冲击导致滑块移位造成瞄准偏差，同时在射手松开调节部件后快速带动滑块回到初始锁定位置，保证调节动作的干脆利落。

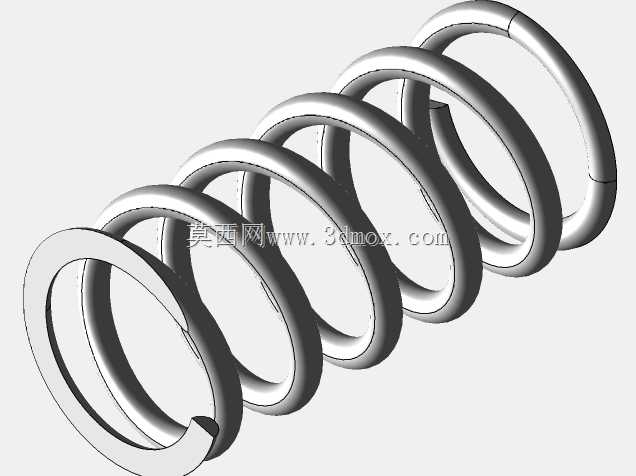

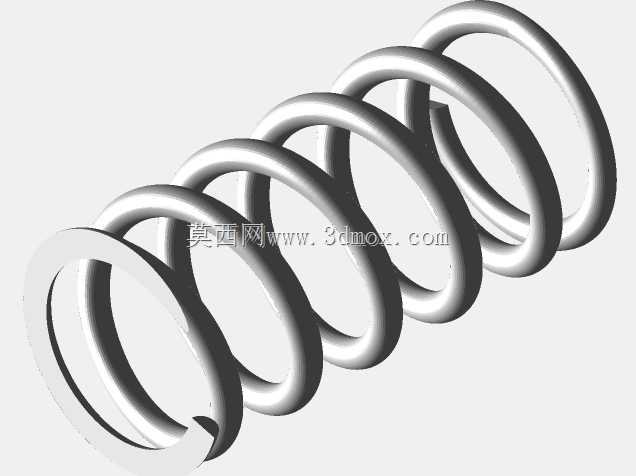

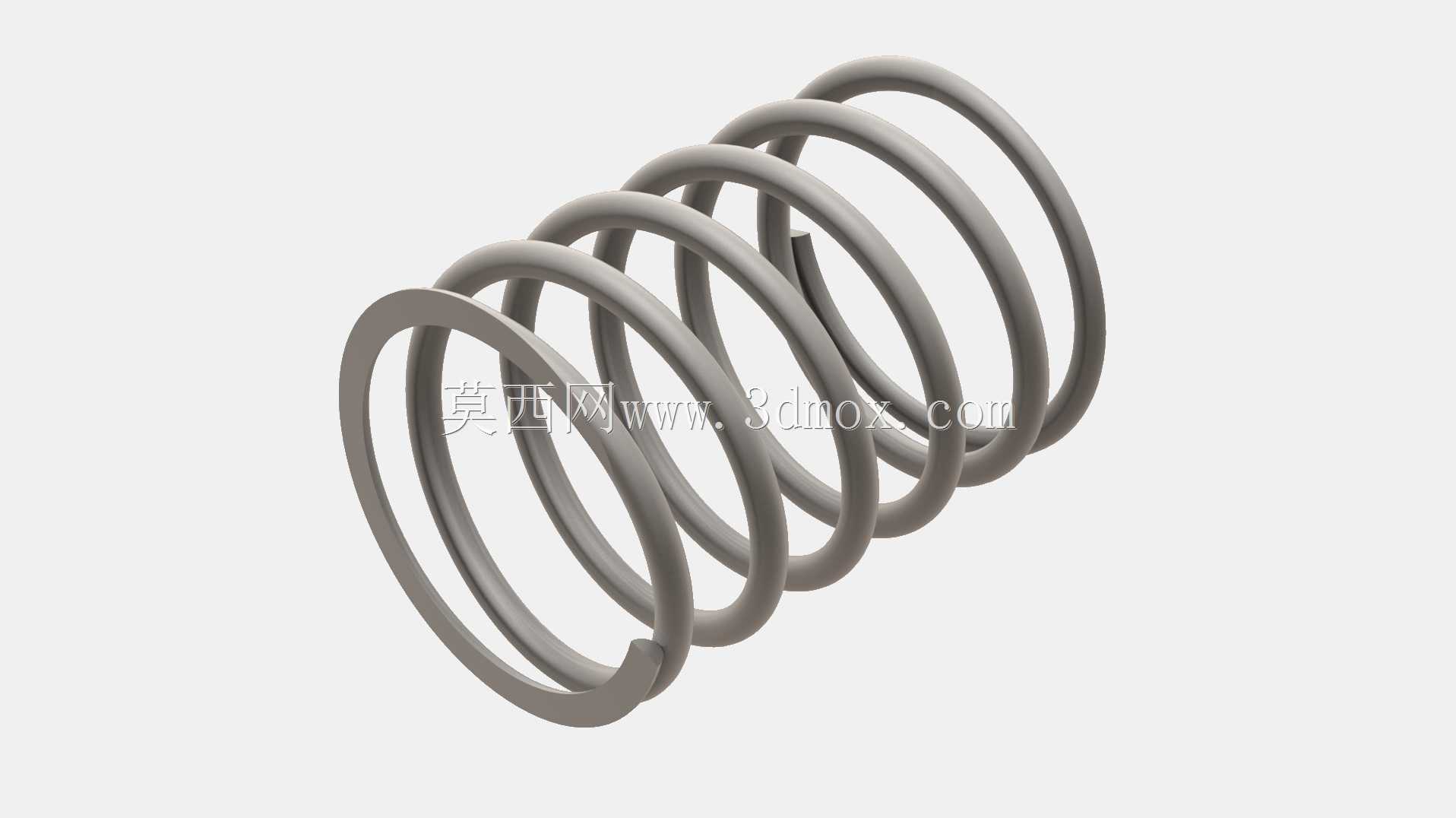

　　从结构设计逻辑来看，该弹簧采用等节距圆柱螺旋压缩结构，两端各设置有一圈并紧磨平的支承圈，这种设计能够保证弹簧在压缩过程中两端支承面与安装槽端面、滑块端面完全贴合，避免压缩过程中出现弹簧歪斜、侧向卡滞的问题，有效降低滑块滑动时的摩擦阻力。弹簧的有效圈数经过匹配计算，既保证了足够的压缩行程来覆盖瞄准具滑块的全行程调节范围，又能避免有效圈数过多导致弹簧刚度不足、预紧力衰减过快的问题。弹簧的中径尺寸严格匹配瞄准具滑块内部的安装导杆直径，安装后弹簧与导杆之间保留0.2-0.3mm的径向间隙，既不会因为间隙过大导致弹簧受压时出现屈曲变形，也不会因为间隙过小造成弹簧伸缩时与导杆发生剐蹭磨损。

　　在安装边界控制上，弹簧的自由长度经过反复校核，当瞄准具滑块处于最低射程装定位置时，弹簧的预压缩量达到总压缩量的20%左右，能够提供足够的初始预紧力消除滑块与表尺板之间的装配间隙，避免枪械携行过程中滑块出现旷量晃动；当滑块滑动到最大射程装定位置时，弹簧的压缩量不超过其极限压缩行程的70%，保证弹簧长期使用后不会出现塑性变形，弹力保持率满足轻武器全寿命周期的使用要求。弹簧的丝径选择兼顾了弹力需求与安装空间限制，在滑块内部有限的安装腔体内，通过合理匹配丝径、中径、有效圈数的参数组合，实现了弹力特性的线性输出，在整个滑块调节行程内，弹簧力的变化幅度控制在15%以内，保证射手在不同射程档位调节时的手感力度均匀一致，不会出现档位越靠后调节越费力的情况。

　　在实际装配场景中，该弹簧无需额外的固定结构，直接套入滑块内部的导柱上即可完成装配，依靠两端的并紧端面实现轴向定位，装配效率高，维护更换时无需专用工具，直接取出旧弹簧放入新弹簧即可完成更换。弹簧的表面处理采用氧化发黑工艺，既能够提升弹簧的防锈耐腐蚀能力，适应野外复杂的使用环境，又不会因为镀层过厚导致弹簧的实际尺寸超出安装公差范围，同时哑光的表面处理也不会产生反光暴露射手位置。在建模过程中，弹簧的螺旋升角、端圈磨平角度、并紧圈的过渡曲线都严格按照实际加工工艺要求构建，端圈与有效圈之间的过渡平滑无突变，避免实际加工时出现应力集中导致弹簧在反复压缩过程中出现断裂失效。

　　这类小尺寸精密压缩弹簧的设计难点在于极小安装空间内的弹力特性匹配，不同于工业设备中常规的压缩弹簧，轻武器用弹簧需要承受高频次的冲击载荷，同时要在极窄的尺寸边界内实现稳定的弹力输出，设计过程中需要反复迭代参数，既要保证刚度满足使用要求，又要控制弹簧的并紧长度小于滑块的最小安装间隙，避免滑块调节到极限位置时弹簧出现并圈卡死的问题。同时弹簧的两端磨平角度需要严格控制在270度到330度之间，保证支承面的接触面积足够，又不会因为磨平量过大导致端圈强度不足，在冲击载荷下出现端圈断裂的问题。
