户外便携可折叠炭烤烧烤架结构设计

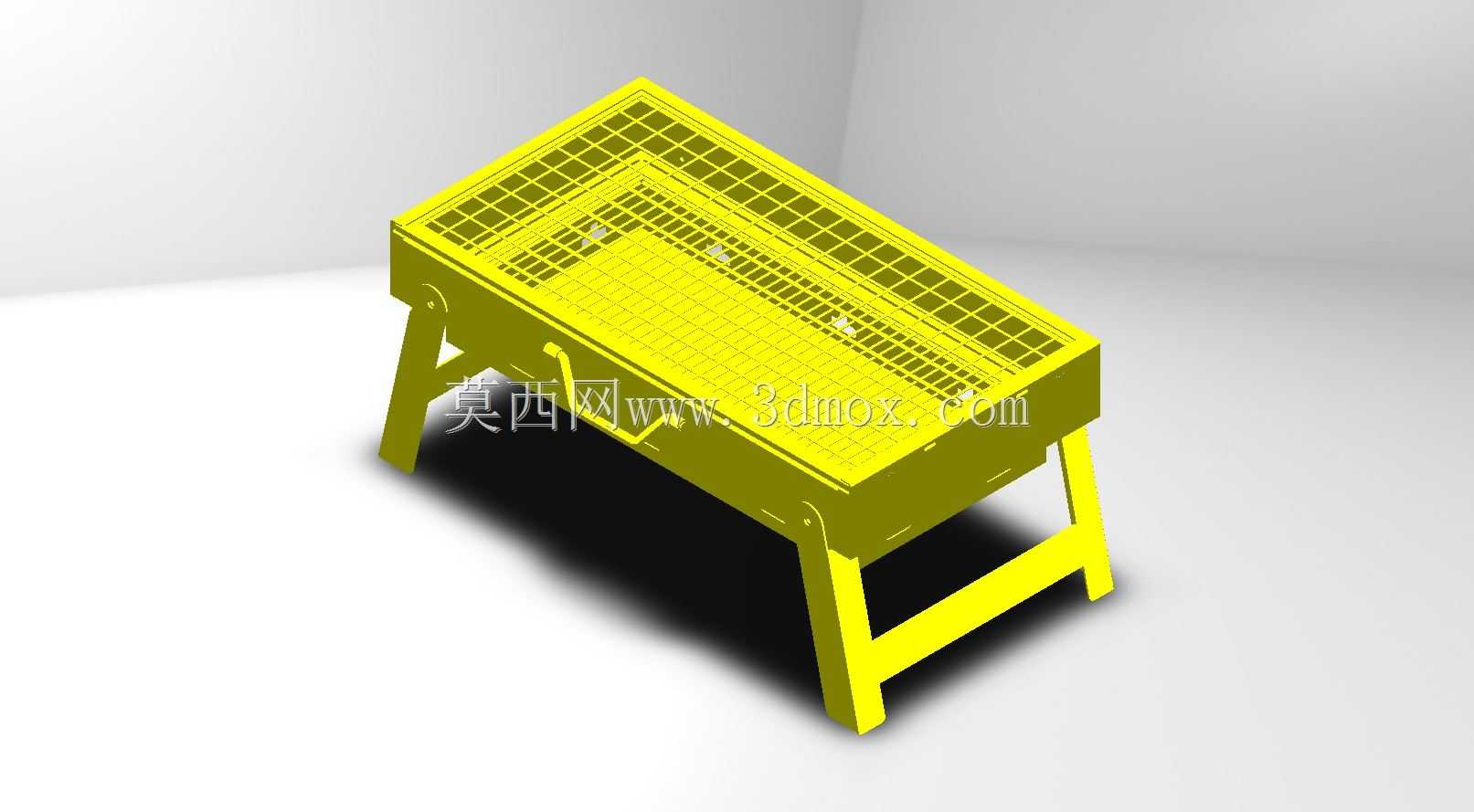

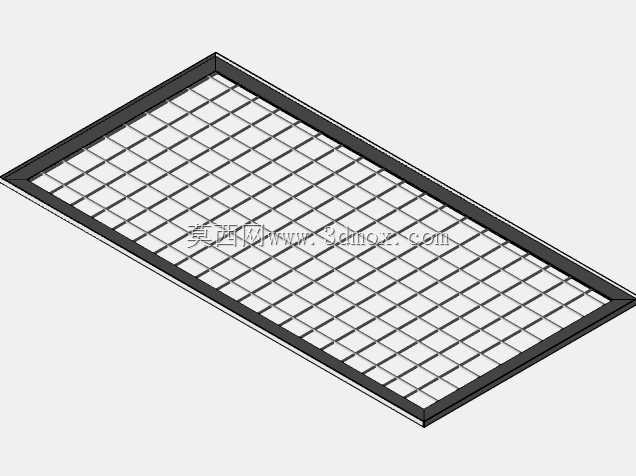

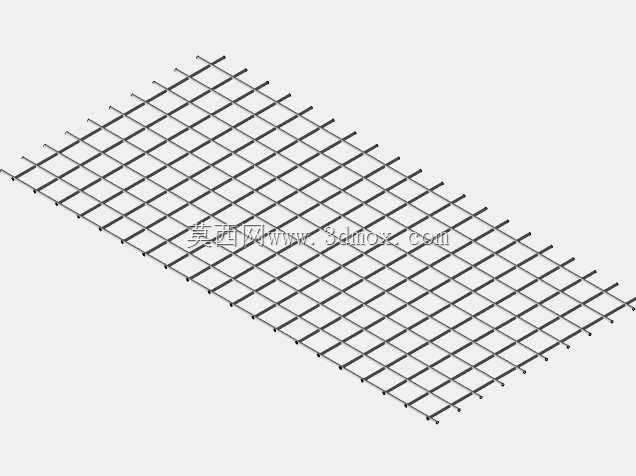

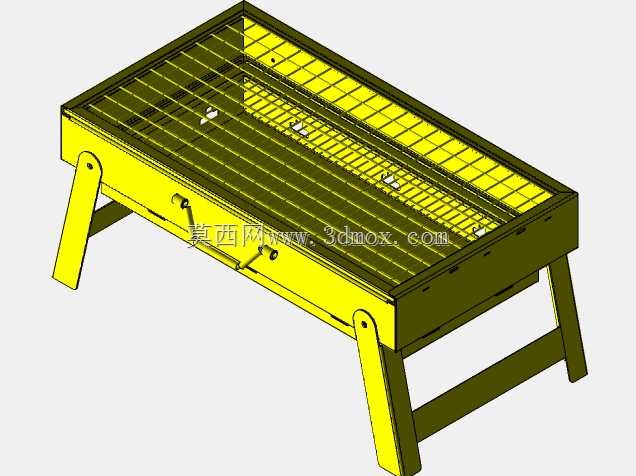

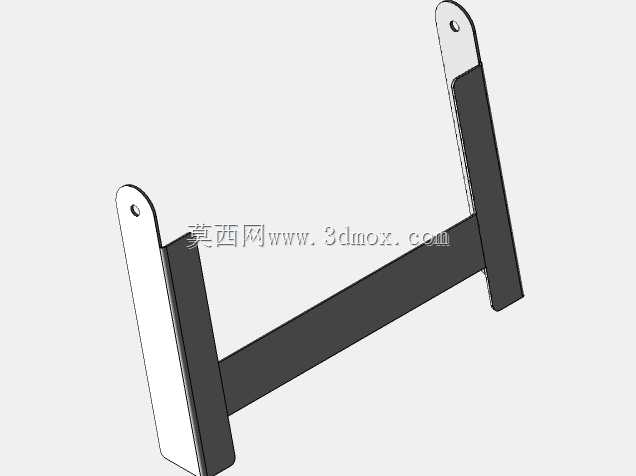

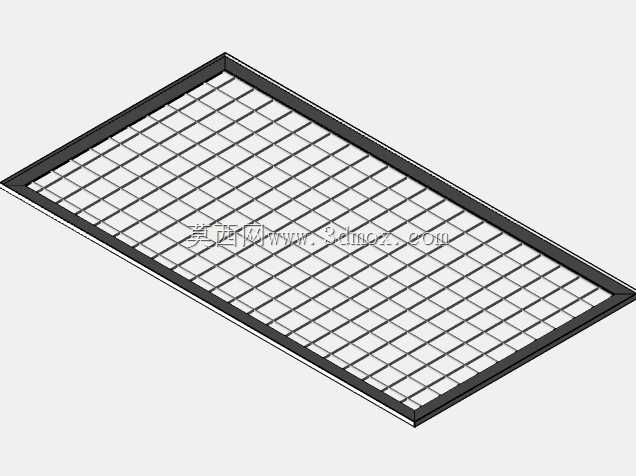

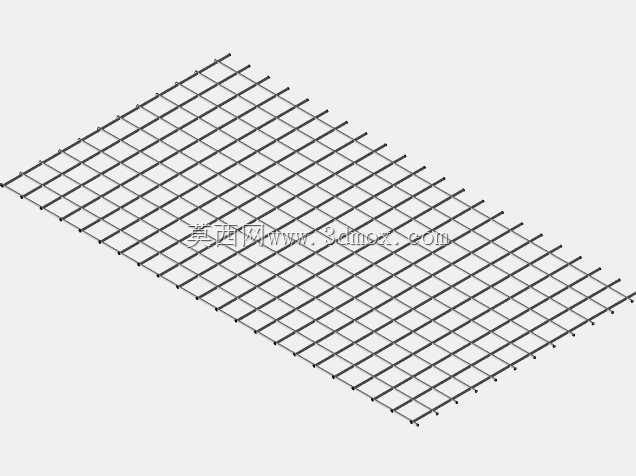

　　这款折叠式炭烤架的结构设计，核心围绕户外休闲场景的便携需求展开，区别于固定式商用烧烤设备，其整体结构在满足炭烤作业刚性要求的前提下，最大化压缩收纳后的占用空间，适配自驾露营、庭院小聚、近郊野餐等多类非固定场景的使用需求。从实际使用逻辑来看，设备展开后形成稳定的矩形炭烤作业面，烤网采用网格状冲压结构，网格间隙经过反复校核，既可以避免小块食材掉落至炭槽，又能保证炭火热量向上传递的效率，同时网格筋条的凸起高度经过设计，能够减少食材与烤网的接触面积，降低烤制过程中粘黏的概率。设备的折叠支腿采用铰接式连接结构，铰接点位置经过受力验算，展开后支腿与主炉体形成稳定的三角支撑结构，能够承受满载食材与炭火状态下的竖向载荷，不会出现侧翻、

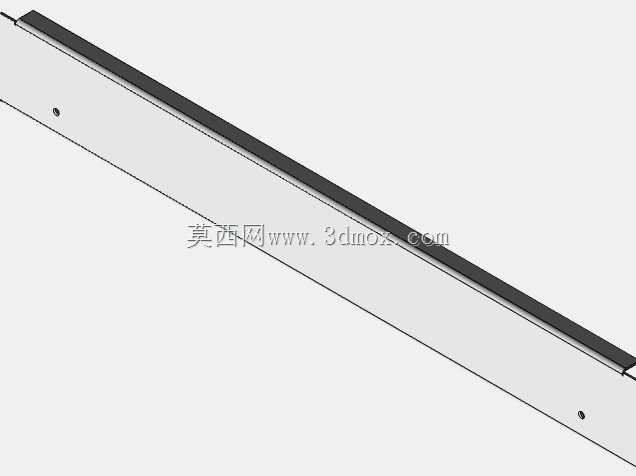

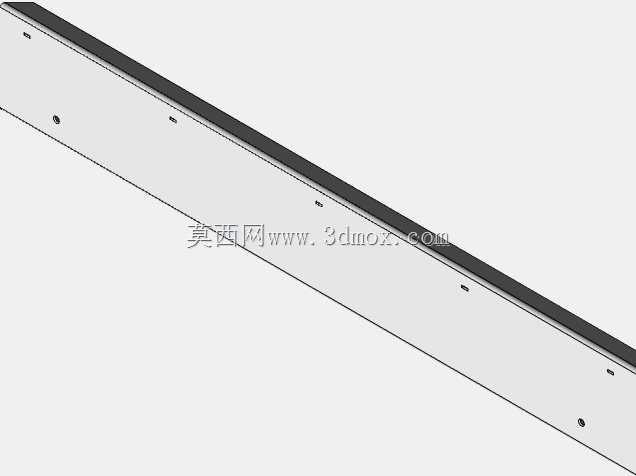

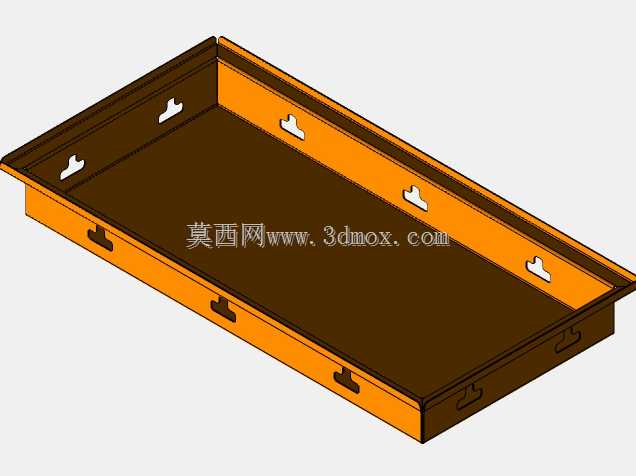

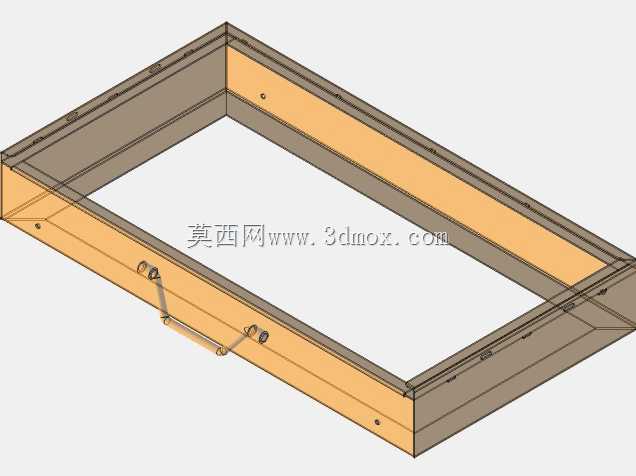

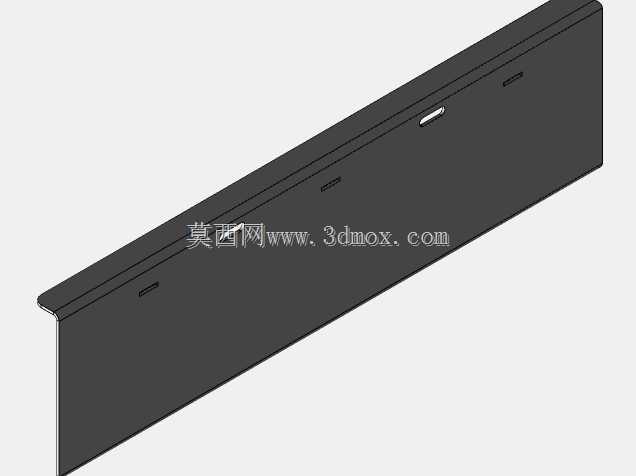

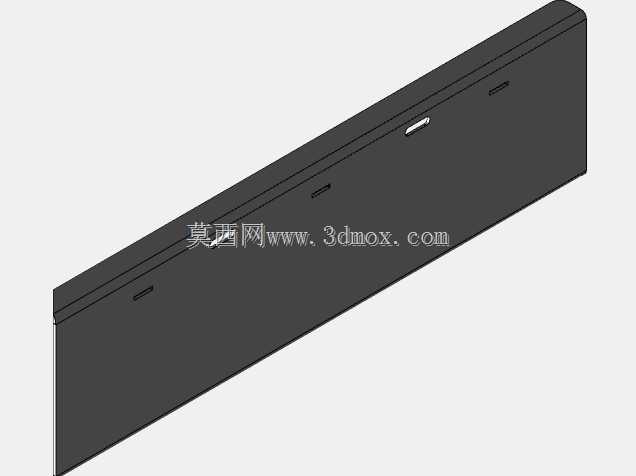

　　支腿弯折的问题；收纳状态下支腿可完全贴合炉体侧壁，配合炉体侧面的内嵌式提手，单人即可完成搬运转移，收纳后的整体厚度控制在15厘米以内，可轻松放入车辆后备箱、露营装备储物箱等狭小空间。炉体主体采用薄钢板折弯成型，侧壁设置有通风孔结构，通风孔的开孔位置与开孔尺寸经过匹配设计，能够在炭烤过程中为炉内木炭提供持续的自然进风，无需额外配置送风装置即可保证木炭充分燃烧，同时通风孔的开孔高度避开了木炭堆积的核心区域，能够避免炭灰从通风孔漏出污染放置台面。炉体内部设置有炭网承托结构，炭网与炉体底部预留有足够的储灰空间，烤制过程中产生的炭灰会直接落入炉底空腔，不会被进风气流卷起飘散，使用后可直接倾倒清理，无需复杂的拆装步骤。

　　烤网与炉体采用嵌入式定位结构，放置后烤网不会在烤制过程中出现滑移错位，同时可直接向上提起取下，方便添加木炭、清理炉腔。从安装边界来看，设备展开后整体占地面积不足0.2平方米，放置在普通露营折叠桌、平整的地面、石台面上均可稳定使用，无需额外的固定安装工序，展开到可用状态的操作时长不超过30秒，无需借助任何辅助工具。在结构细节处理上，所有钣金边缘均做了卷边钝化处理，避免使用、搬运过程中划伤手部，支腿的底端设置有防滑胶垫，在光滑的石面、木质桌面放置时能够增大摩擦力，减少滑动风险。炉体侧面的提手采用隔热材质内嵌设计，即使在烤制过程中需要短距离转移设备，也不会出现烫伤的问题。不同于大型烧烤设备的多部件拆分设计，

　　这款烤架的所有结构件均为铰接连接状态，收纳和展开过程中不会出现零散部件丢失的问题，日常存放时也无需预留过大的储物空间，即使是家庭阳台储物、橱柜存放也完全能够容纳。从热利用效率的角度来看，炉体的深度设计经过优化，木炭燃烧面与烤网的距离保持在合理区间，既不会因为距离过近导致食材烤糊，也不会因为距离过远造成热量浪费，烤制过程中食材受热均匀，能够满足3-5人同时用餐的烤制需求。
