Kar98k枪械阻铁式扳机结构件

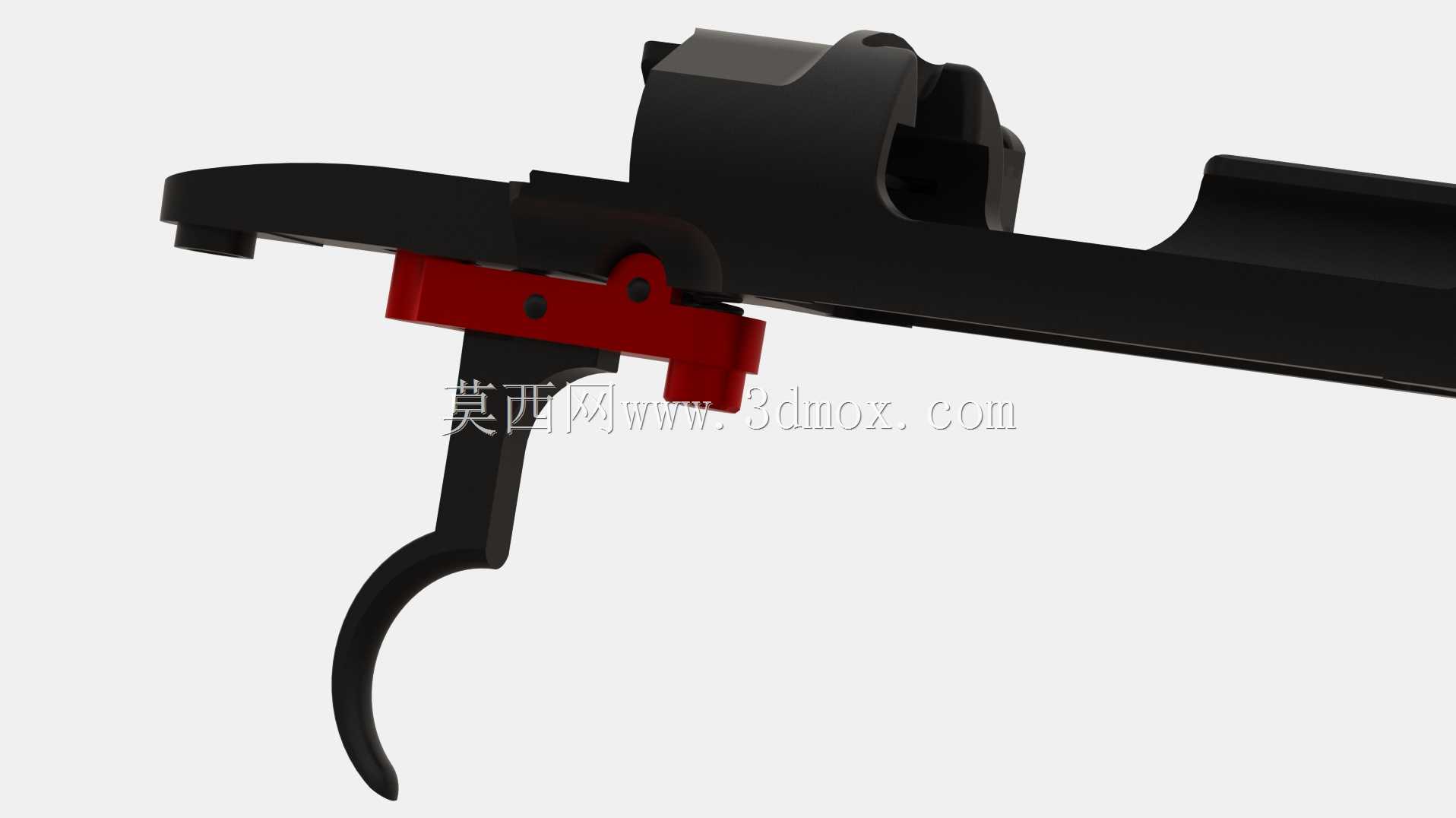

　　该零件为栓动步枪击发机构内的核心阻铁构件，在轻武器击发系统中承担击锤待击锁定、扳机触发释放的核心传动功能，是保障枪械击发动作可靠、安全保险生效的关键受力零件。从实际装配场景来看，该零件安装于枪械机匣内部的扳机组件安装槽内，上部卡合待击状态的击锤卡槽，下部与扳机连杆传动端抵接，侧面的铰接孔通过销轴固定在机匣内部的安装支座上，可绕铰接轴做小角度回转动作，所有配合面均需满足轻武器零件的公差配合要求，避免出现卡滞、滑脱、提前击发等失效问题。

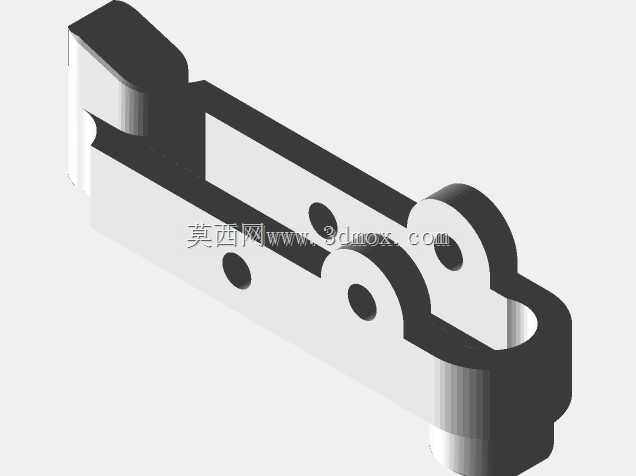

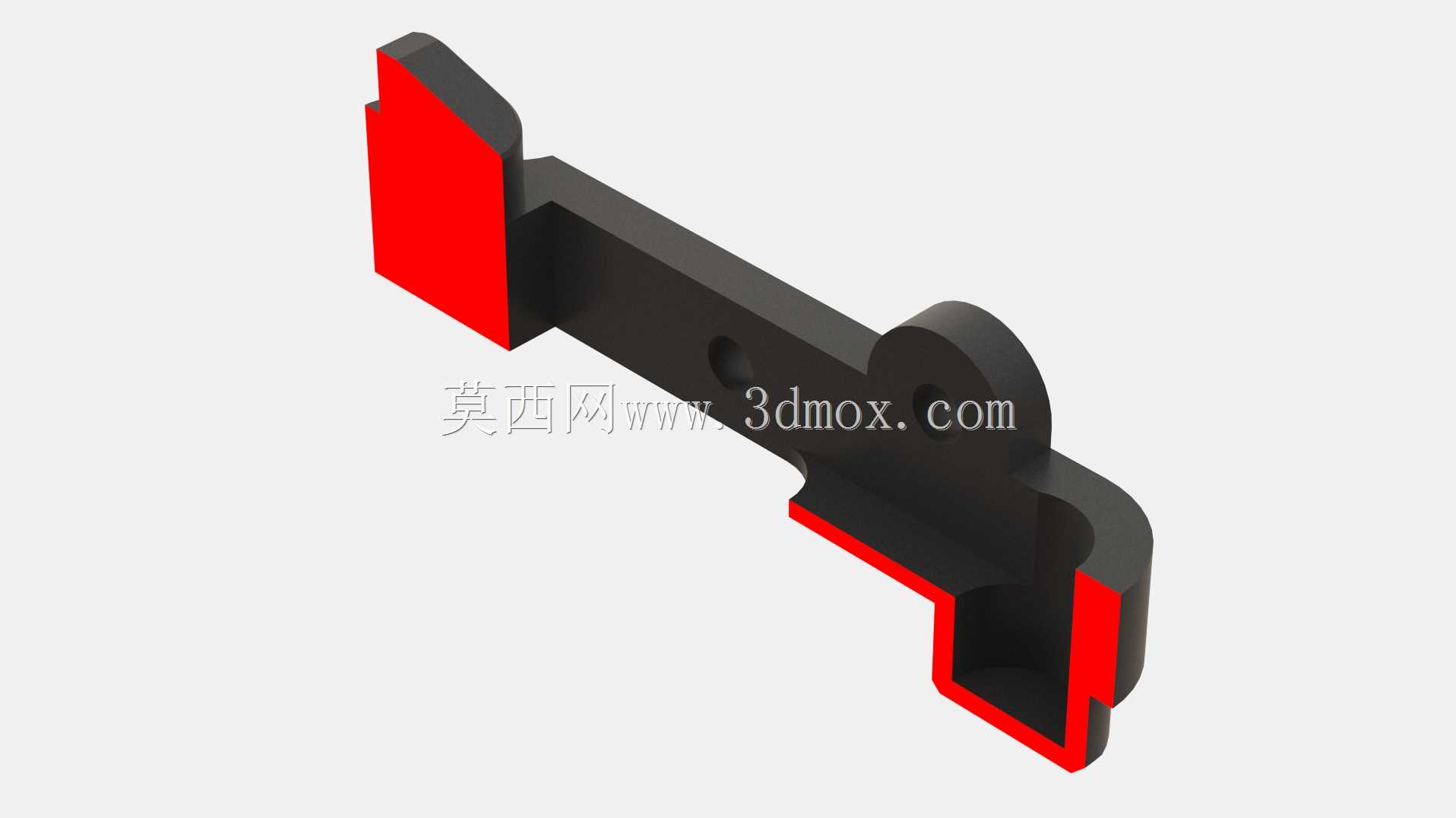

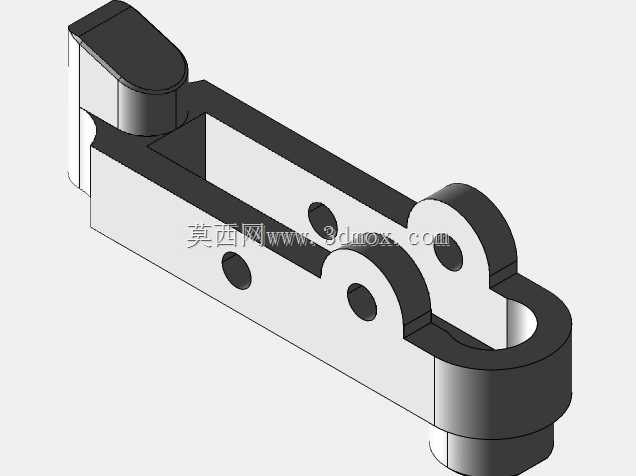

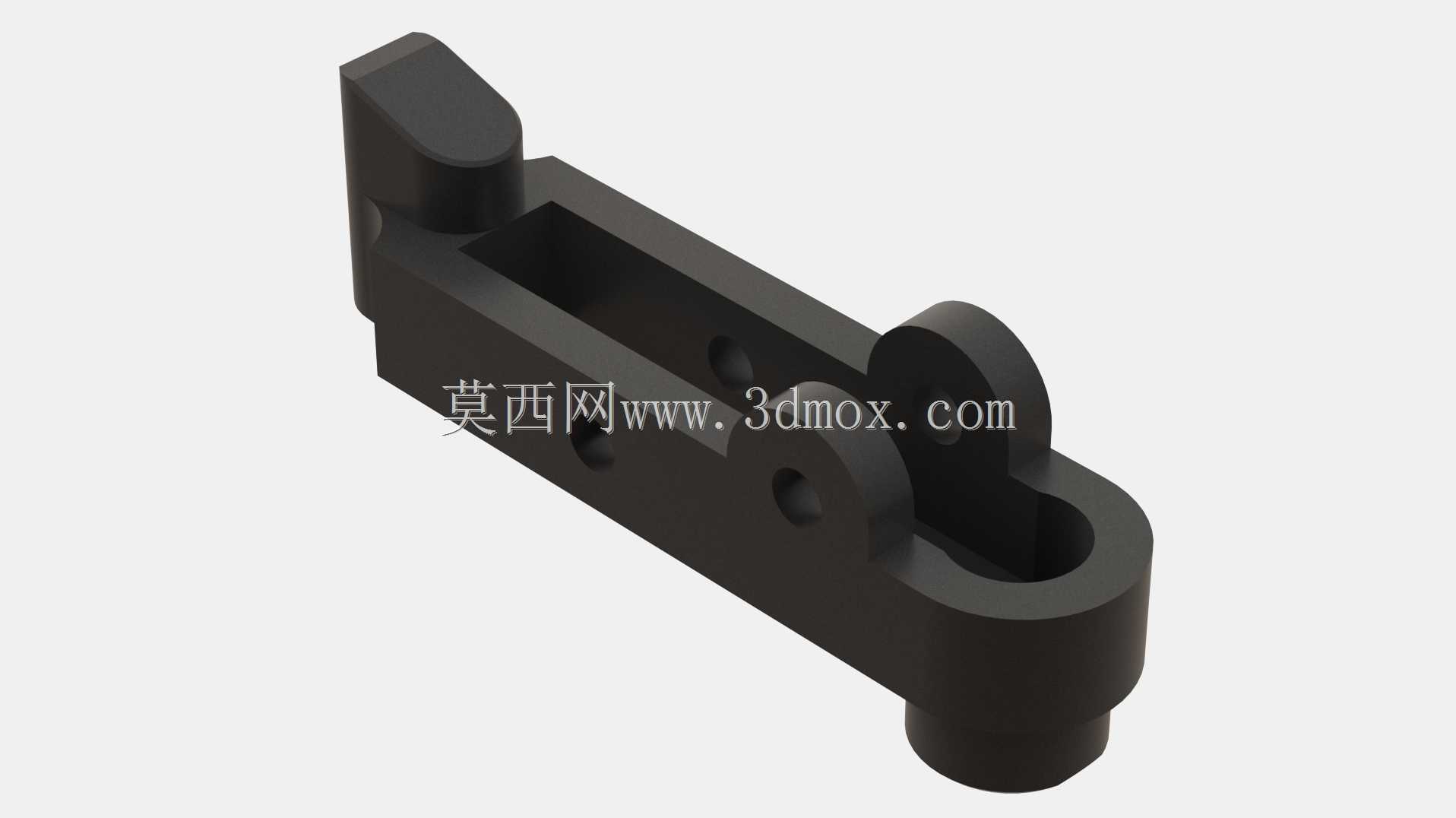

　　从结构设计逻辑来看，该零件整体采用长条形基体布局，一端设置凸起的锁止卡笋，用于卡入击锤对应的待击卡槽，卡笋的啮合面做了适配击锤回转轨迹的弧面修型，保证待击状态下啮合面受力均匀，不会出现应力集中导致的崩边问题；基体中段开设的通槽用于避让扳机连杆的运动行程，槽体两侧的凸耳结构上开设同轴铰接孔，孔位的同轴度公差控制在0.02mm以内，保证零件绕销轴转动时无旷量；基体侧面分布的多个小孔为减重孔，在不影响结构强度的前提下降低零件整体重量，同时可容纳少量润滑脂，减少铰接部位的摩擦阻力；零件末端的圆柱凸台为复位弹簧安装位，用于套设阻铁复位扭簧，保证扳机释放后阻铁可快速回弹至锁止位置，为下一次待击动作做好准备。

　　从安装边界尺寸来看，该零件的整体长度适配栓动步枪机匣内部扳机组件的安装空间，铰接孔中心距锁止卡笋顶端的尺寸经过反复校核，保证扳机扣力处于合理区间，既不会因扣力过大影响操作手感，也不会因扣力过小出现偶发走火风险；零件的宽度尺寸严格匹配机匣内部安装槽的宽度，两侧与机匣槽壁的间隙控制在0.1mm以内，既保证转动顺畅，又不会出现横向窜动影响锁止精度。零件所有棱边均做了0.2mm的倒角处理，避免装配时划伤操作人员或其他配合零件，同时减少应力集中点，提升零件的抗冲击疲劳寿命。

　　在实际使用场景中，该零件需要反复承受击锤回转时的冲击载荷，每次击发动作中锁止卡笋都会承受击锤簧传递的瞬时冲击力，因此零件的结构强度设计需满足数千次击发动作的疲劳寿命要求，基体厚度、凸耳宽度均经过受力仿真校核，在常规钢材加工的前提下，可承受常规栓动步枪击锤簧的最大冲击力，不会出现断裂、变形等失效问题。该零件的建模过程严格按照实物测绘尺寸完成，所有配合面的形位公差均按照轻武器零件的加工标准设置，可直接用于结构原理展示、装配模拟验证、加工工艺编制等场景，也可作为同类型阻铁类零件设计的参考蓝本，帮助结构设计人员快速理解栓动武器击发机构的传动逻辑，缩短同类产品的开发周期。
