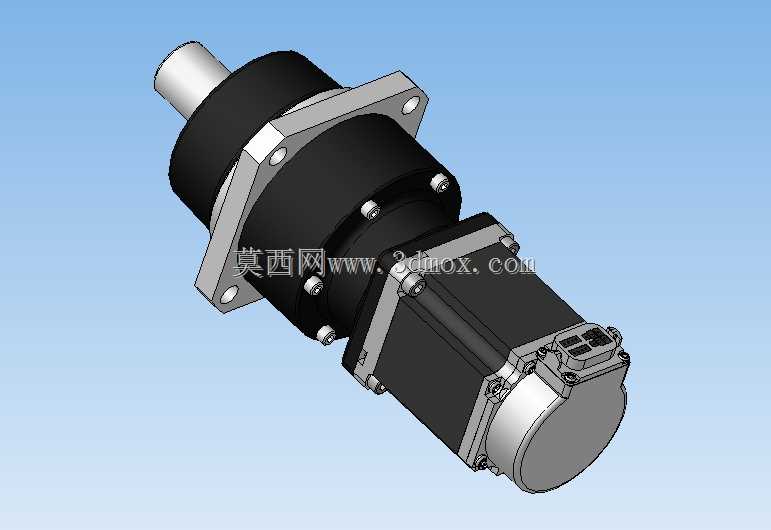

法兰安装式行星减速伺服传动组件

　　这套传动组件在自动化产线的精密进给工位、机床辅助轴传动、包装设备的间歇送进机构中都有广泛适配空间，核心是通过行星轮系的减速增扭作用，匹配伺服电机的高转速低扭矩输出特性，让末端执行件获得足够的驱动力矩同时保持精准的传动精度。从结构设计逻辑来看，输入端直接适配伺服电机的安装止口，通过抱紧式轴连结构锁紧电机输出轴，避免键连接带来的回程间隙，整个减速段采用内齿圈固定、行星架输出的经典NGW轮系结构，太阳轮直接与电机轴联动，三个均布的行星轮同时啮合太阳轮与内齿圈，将输入的高转速通过轮系速比转化为低转速大扭矩输出，同时均布的行星轮可以将载荷均匀分散，相比平行轴减速结构能承受更大的径向载荷，整体同轴式的布局也让传动链的同轴度更容易保证，

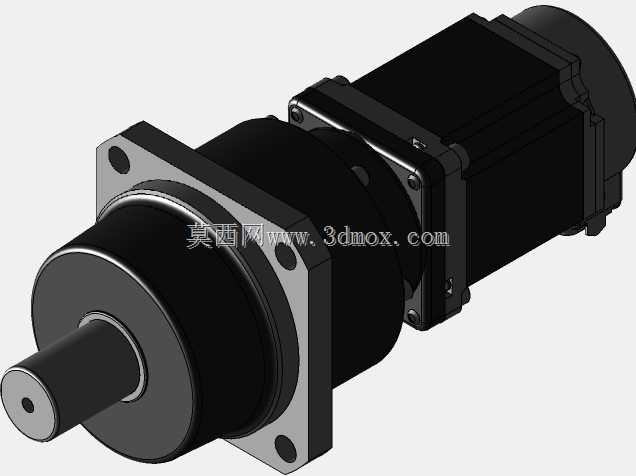

　　减少偏载带来的轴承磨损问题。安装端采用方形法兰带安装孔的结构，法兰端面的止口设计可以快速与设备安装板定位，四个均布的安装孔可通过螺栓直接锁紧在设备立板或者安装座上，不需要额外做转接支架，输出轴采用实心圆柱轴带键槽的结构，可直接适配同步轮、联轴器、链轮等多种传动连接件，轴伸端的轴肩尺寸可以给连接件做轴向定位，避免传动件轴向窜动。从外形边界来看，整个组件的最大外轮廓是减速段的圆柱形壳体加上安装法兰的方形凸缘，法兰的对角安装孔距、壳体外径、输出轴轴径、输入端电机适配止口尺寸都做了标准化适配，选型时只需要匹配对应伺服电机的安装尺寸、所需的额定输出扭矩、传动速比就能直接套用，不需要额外做结构修改。壳体部分采用分段式螺栓锁紧结构，前法兰、

　　内齿圈壳体、电机连接端盖通过周向均布的内六角螺栓锁紧，壳体结合面都做了止口定位，保证装配后各段的同轴度，内部的行星轮采用滚针轴承支撑在行星架销轴上，减少行星轮转动时的摩擦阻力，输入端和输出端都采用密封轴承支撑，既可以承受径向和轴向的复合载荷，也能防止内部润滑脂泄漏同时阻挡外部粉尘进入减速箱内部。在实际设备布局时，这种同轴式的行星减速电机不需要额外预留传动避让空间，整体沿轴向排布，安装后整体重心在安装法兰的轴线上，设备运行时的振动更小，尤其是在频繁正反转的启停工况下，行星轮系的均载特性可以抵消部分传动冲击，相比蜗轮蜗杆减速结构传动效率更高，长时间运行的温升更低，适合连续运转的自动化工位。设计建模时，轮系的啮合间隙做了精密控制，

　　侧隙控制在小间隙范围内，保证正反转切换时的回程误差满足精密传动的要求，所有安装孔位、轴伸尺寸、止口直径都按照通用伺服电机的安装标准做了适配，不同功率段的伺服电机只需要更换输入端的连接止口和轴套就能匹配，整个组件的外部没有突出的管路或者接线结构，电机的接线端直接布置在电机尾部，安装时只需要预留尾部的接线空间即可，不会和周边的设备结构产生干涉。输出轴的轴长设计考虑了常用传动件的安装宽度，键槽的尺寸符合国标平键的安装标准，不需要额外二次加工轴伸就能直接装配标准传动件，法兰安装面的平面度做了公差控制，安装后可以保证整个组件的轴线与设备安装面垂直，避免输出轴承受额外的弯矩，延长轴承和轮齿的使用寿命。
