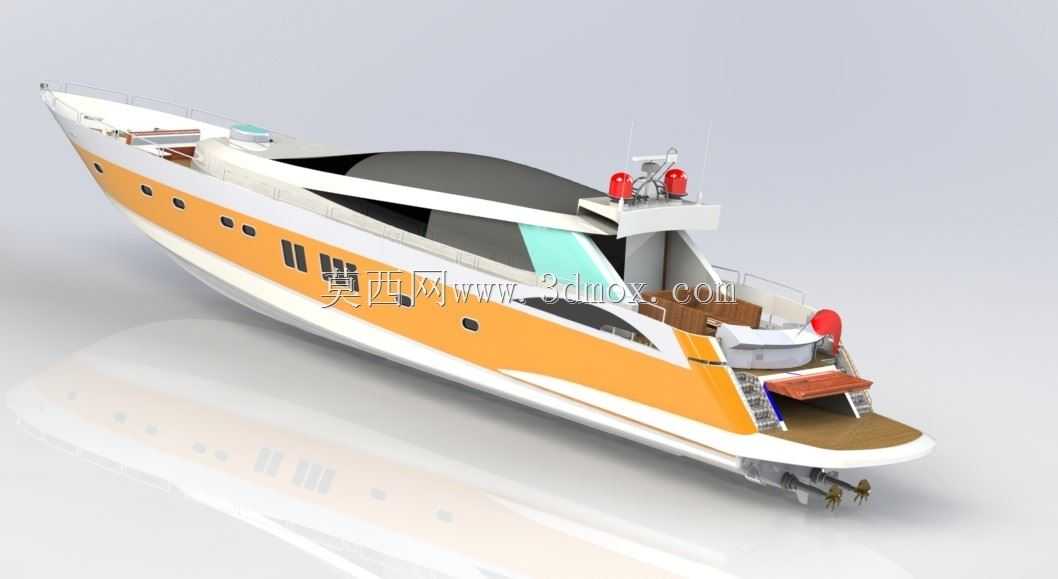

豪华休闲游艇外观结构三维设计

　　这款休闲游艇的三维设计，首先要考虑近海内河休闲航行的实际使用场景，面向私人休闲、近海观光、商务接待类的使用需求，整体设计围绕航行稳定性、空间利用率、外观辨识度三个核心维度展开。从船体线型来看，采用深V型船首设计，能够在航行时有效破开浪涌，降低3级海况下的船体颠簸幅度，提升乘员乘坐舒适度，船首部分预留了锚机安装位，配套的锚链舱空间在模型中做了完整的结构预留，可直接匹配常规小型船舶的锚泊系统安装尺寸。船体主甲板层的布局做了功能分区，船首区域设置了开放式休闲区，预留了防晒篷安装接口，可根据使用需求加装折叠式遮阳结构；中部上层建筑设置了封闭式驾驶舱与客舱区域，驾驶舱的舷窗采用倾斜式设计，既能够降低航行时的风阻，

　　也能减少海面反光对驾驶视线的干扰，客舱侧舷开设了多扇小型观景窗，兼顾舱内采光与船体结构强度。上层建筑顶部设置了雷达、导航设备的安装基座，配套的航行灯、警示装置安装位都做了标准化的尺寸预留，可直接适配通用船用电子设备的安装要求，顶部两侧设置的红色警示装置，符合船舶航行的安全规范要求。船尾区域设置了开放式尾阱区域，配套了可折叠的登船梯结构，尾板位置预留了舷外机或者 stern drive 推进系统的安装接口，船体底部的推进器安装位做了结构加强设计，能够匹配双机推进的动力布局，提升航行时的动力储备与转向灵活性。从外形尺寸的边界控制来看，整体船长控制在20米级以内，船宽控制在5米左右，吃水深度控制在1.2米上下，

　　能够满足多数私人游艇码头的停靠泊位尺寸要求，也能够在内河B级航区、近海遮蔽航区正常航行。船体外壳的曲面设计做了连续性优化，所有曲面之间的G2连续处理到位，既能够降低航行时的水流阻力，也能为后续的玻璃钢模具制作提供准确的曲面依据，船体侧面的装饰分色线做了内嵌式设计，在建模时就预留了分色槽的结构，避免后续涂装时出现分色边界不整齐的问题。甲板层面的防滑纹理区域在模型中做了分区标识，行走区域、设备安装区域、休闲区域的表面处理方式做了明确的区分，行走区域的防滑纹路深度预留1.5mm的加工余量，能够满足玻璃钢成型时的脱模要求，也能保证实际使用时的防滑效果。舱室内部的结构在模型中做了基础的框架预留，客舱内部的层高控制在2.1米以上，

　　能够保证成年人在舱内正常直立行走，舱壁的加强筋布局按照玻璃钢船体的结构强度要求做了排布，纵向加强筋与横向肋骨的间距控制在合理范围，既能够保证船体的整体结构强度，也能尽可能控制船体自重，提升航行时的燃油经济性。船尾的登船平台做了下沉式设计，距离水面高度控制在0.4米左右，方便乘员进行水上活动时上下船，平台边缘预留了救生圈安装位、系缆桩安装位，所有系缆桩的安装位置都对应船体内部的加强结构，避免系泊时出现结构撕裂的问题。侧舷的扶手采用一体化嵌入式设计，在建模时就将扶手的安装槽与船体侧舷结构做了一体化处理，不需要后续额外加装扶手支架，既提升了外观的整体性，也减少了船体表面的突出结构，降低航行时的风阻与靠泊时的碰撞损伤概率。驾驶舱内部的操控台安装位做了标准化尺寸预留，可适配常规船用操控台、仪表、舵机的安装尺寸，驾驶位的视野经过模拟验证，在正常坐姿下能够完整观察到船首前方、两侧舷侧以及船尾部分区域的航行状态，满足船舶驾驶的视野安全要求。船体的排水孔、通风口的位置在模型中都做了准确的布局，甲板排水孔沿着甲板边缘的最低位置排布，能够在雨天或者浪涌上甲板时快速排干甲板积水，舱室的通风口设置在上层建筑的侧上方位置，避免航行时海浪直接灌入通风管道。
