全景式近海观光旅游潜水艇结构设计

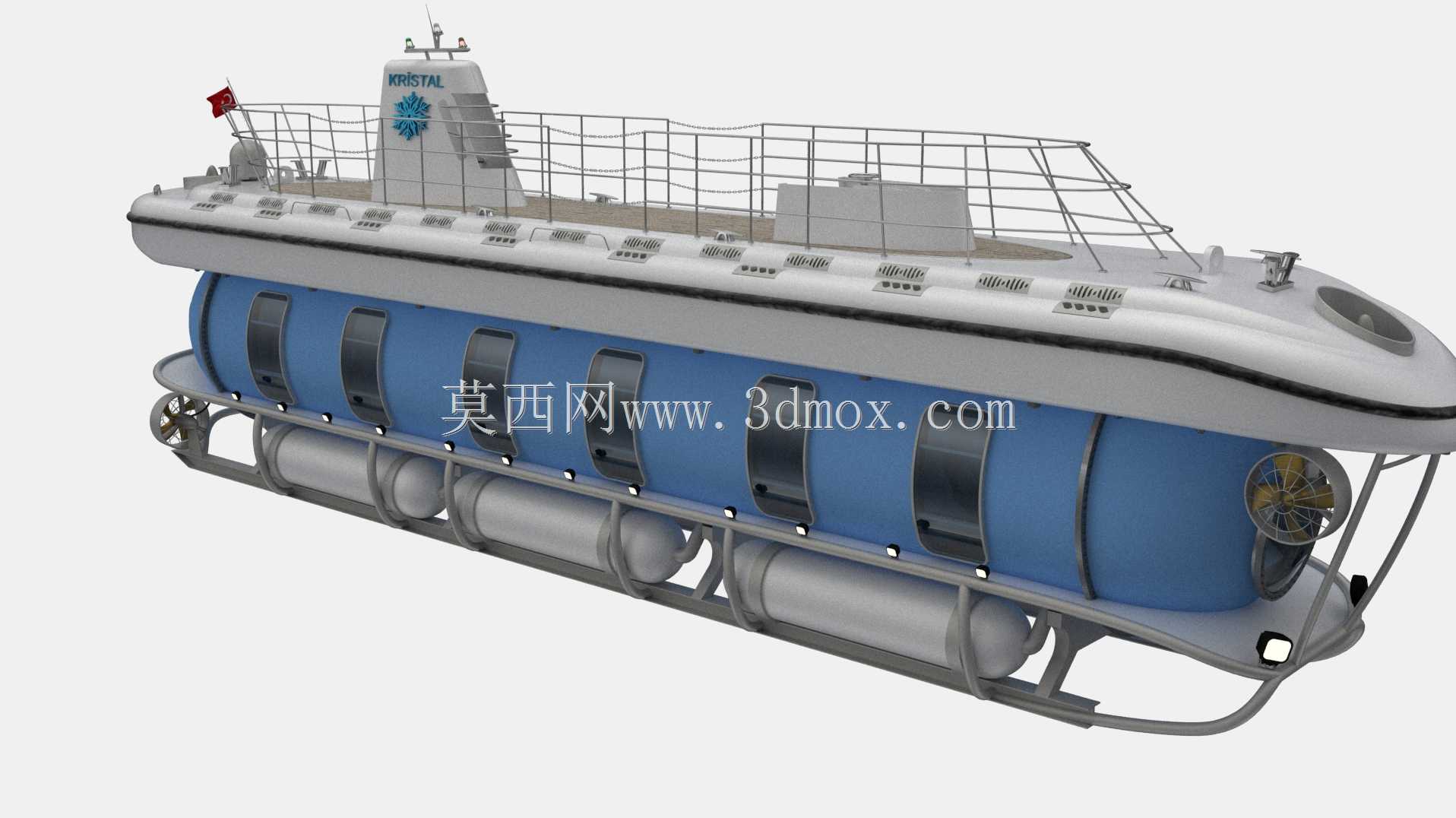

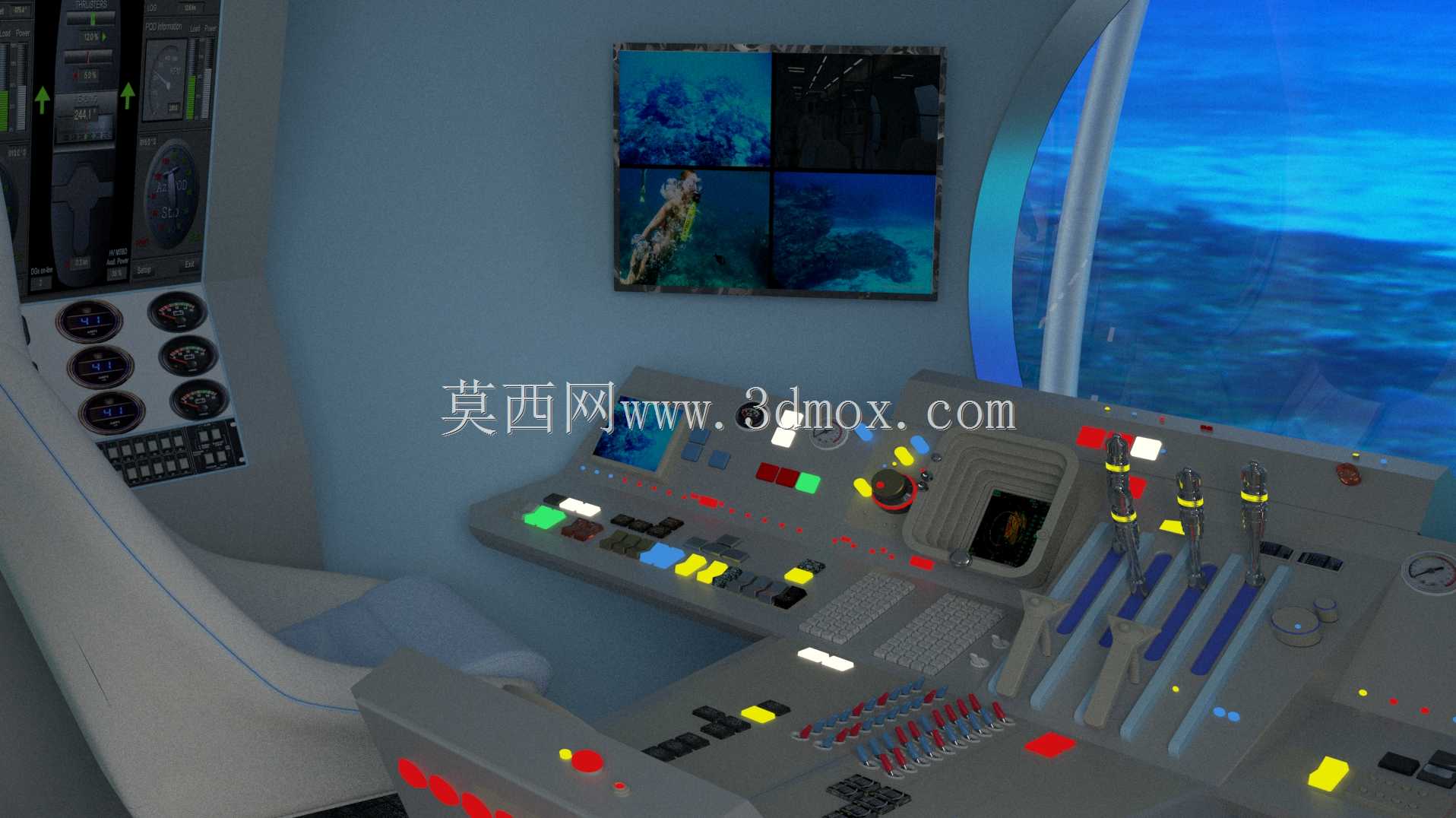

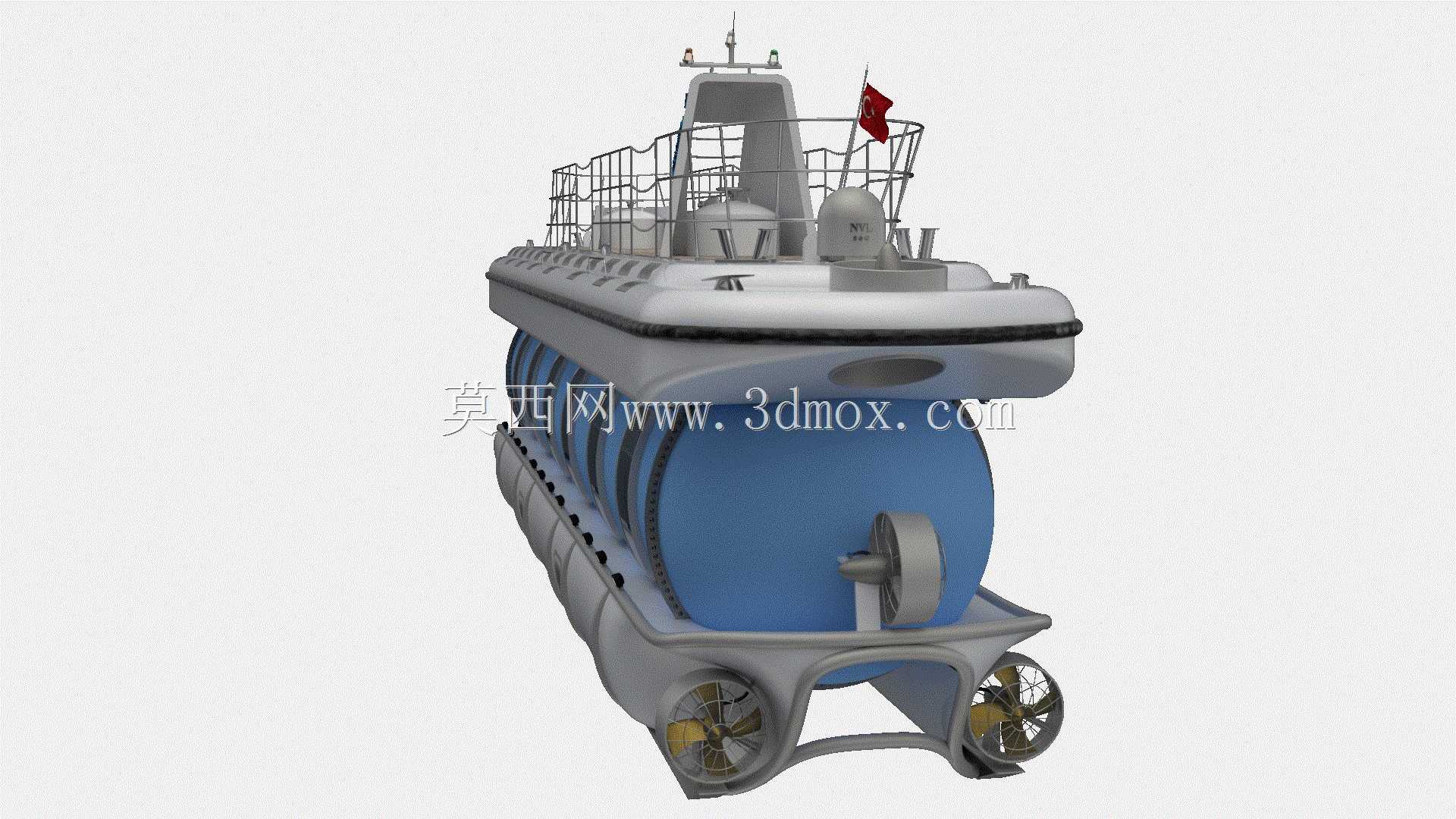

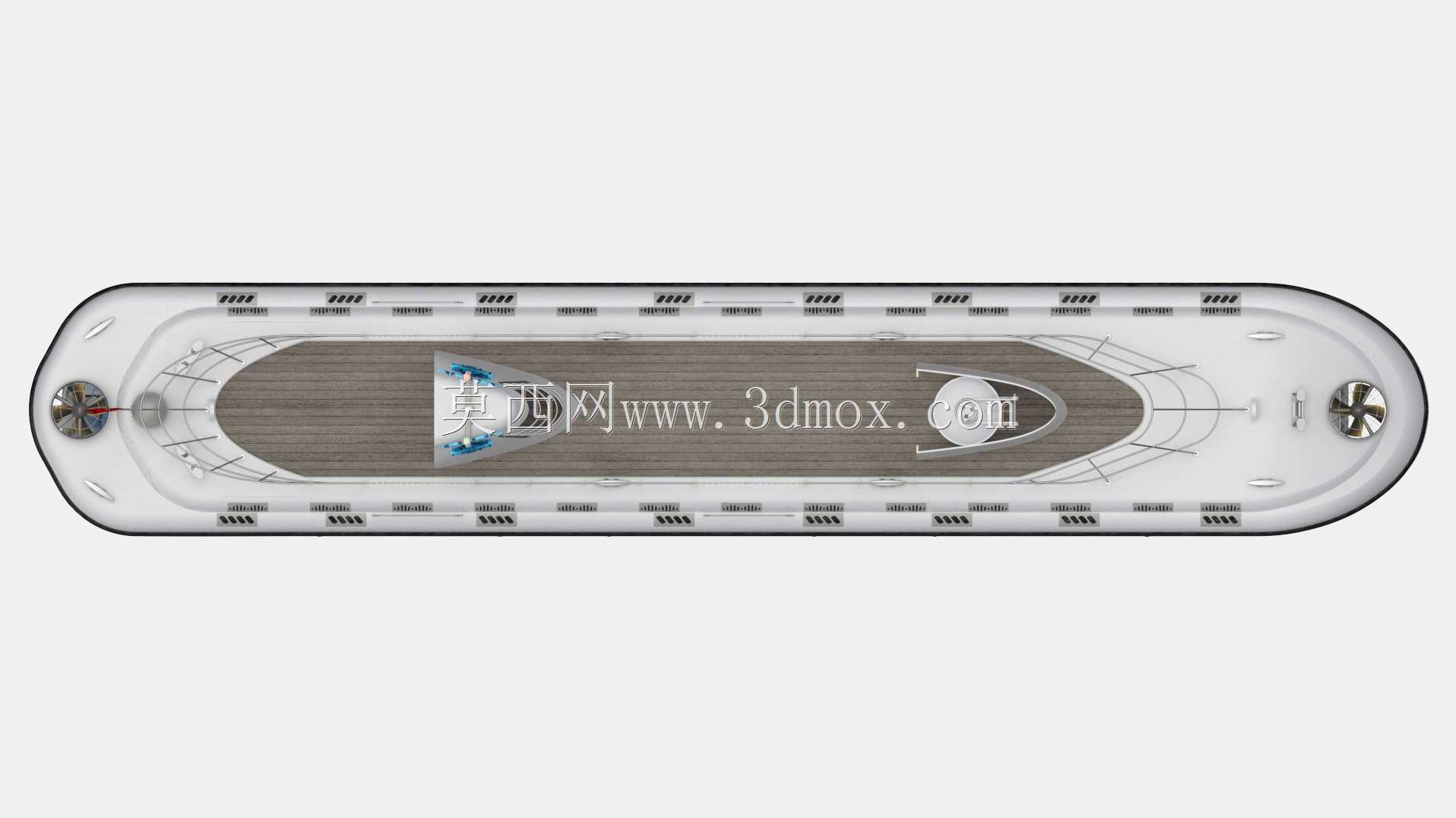

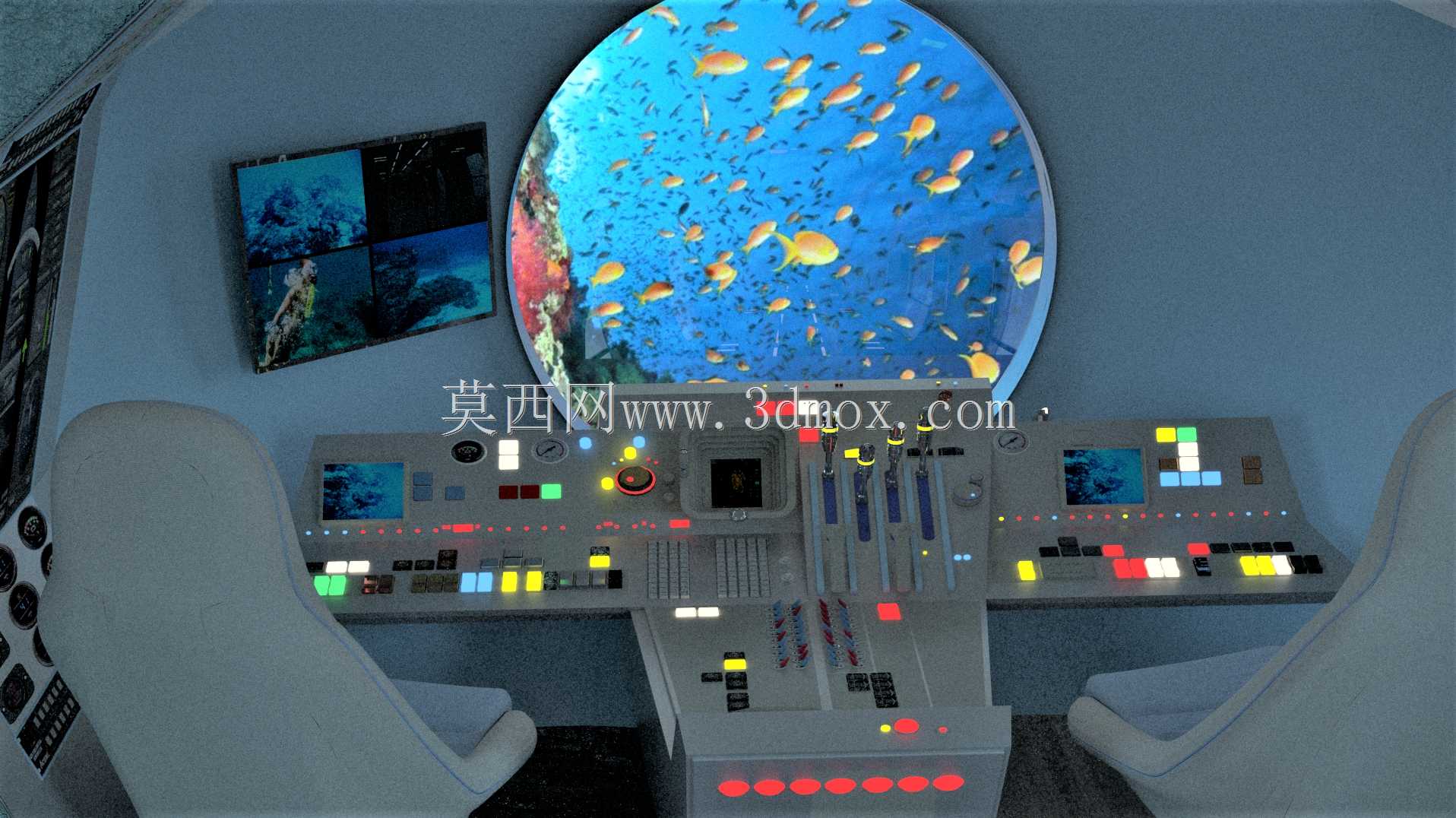

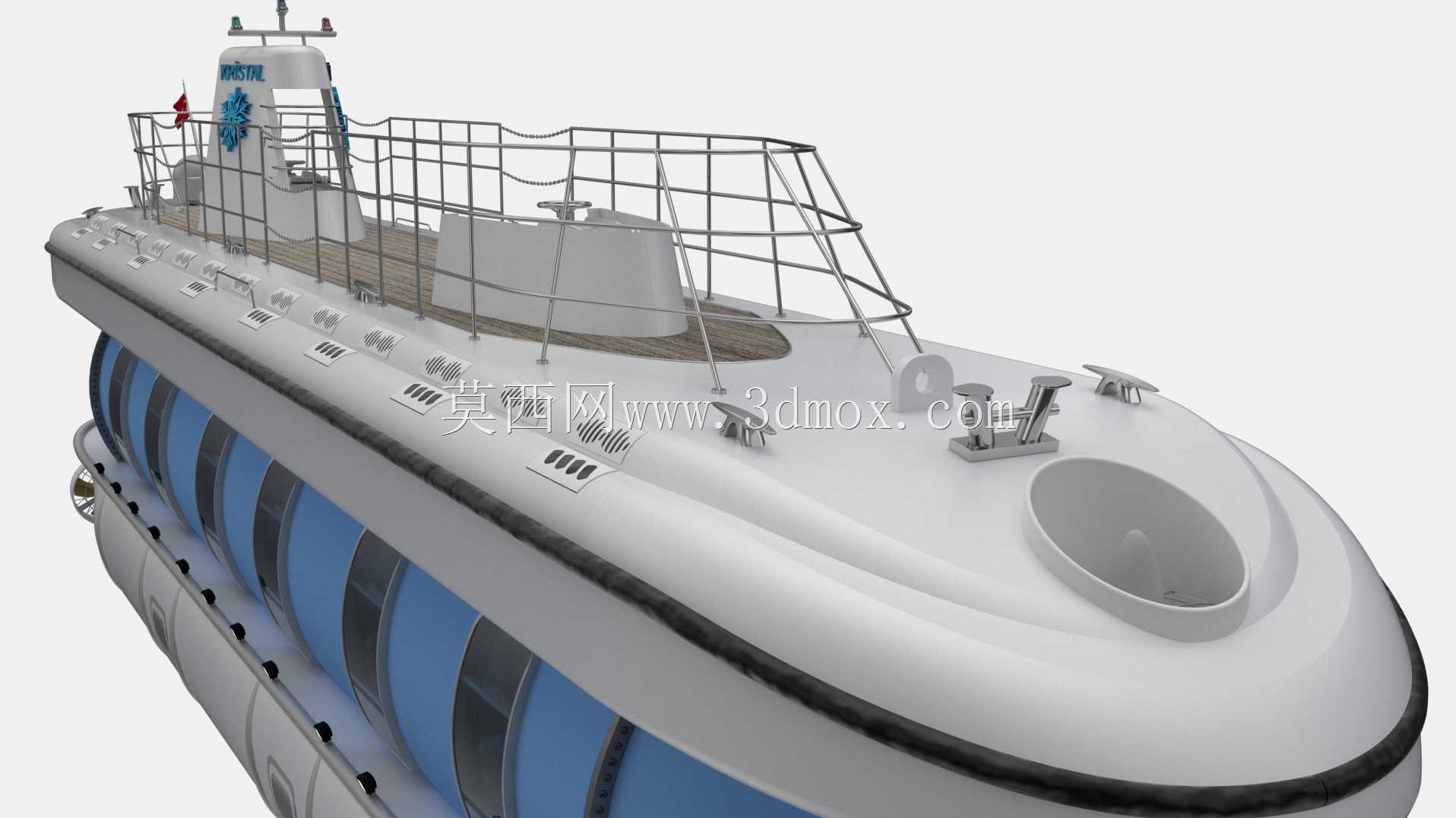

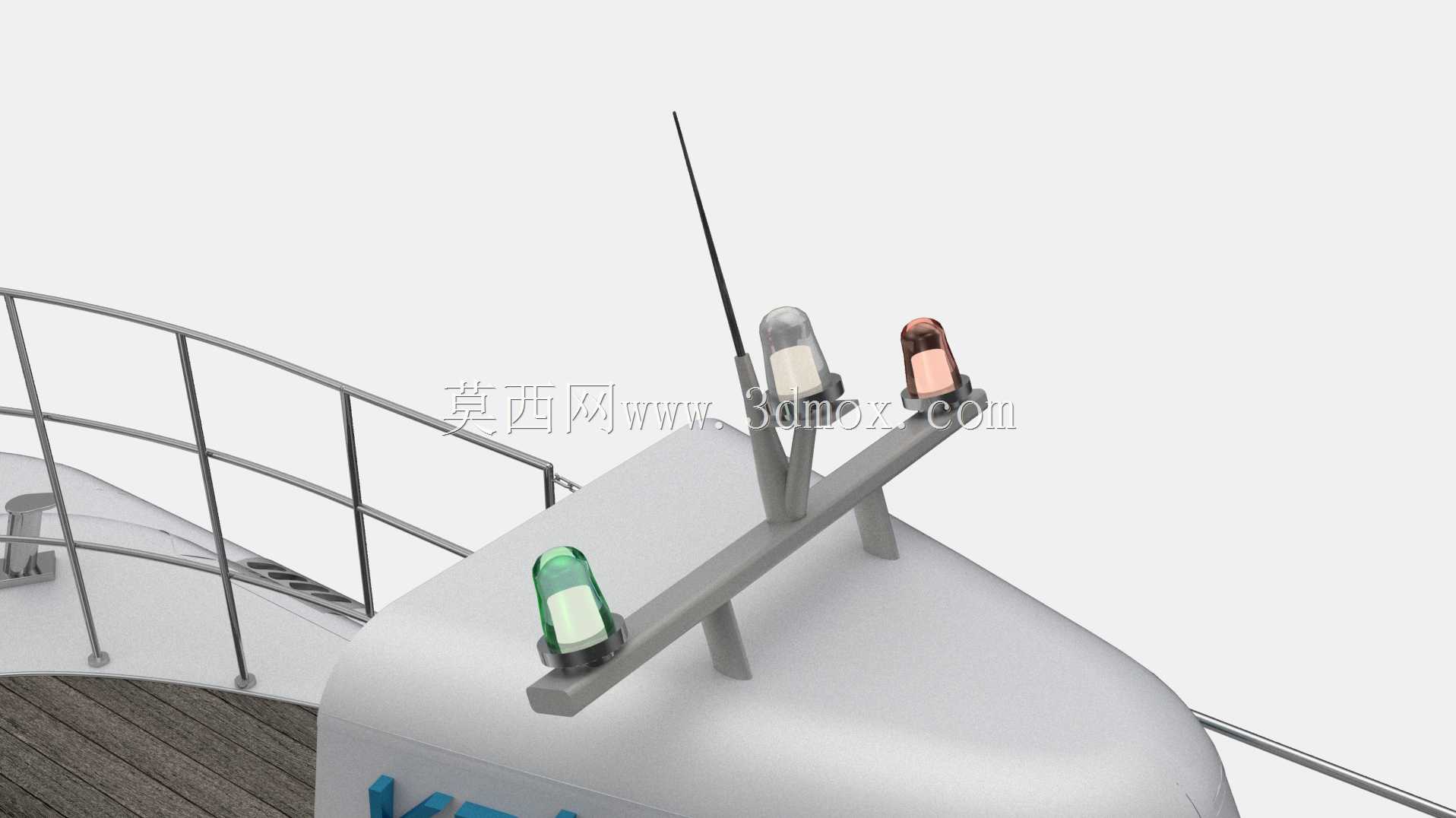

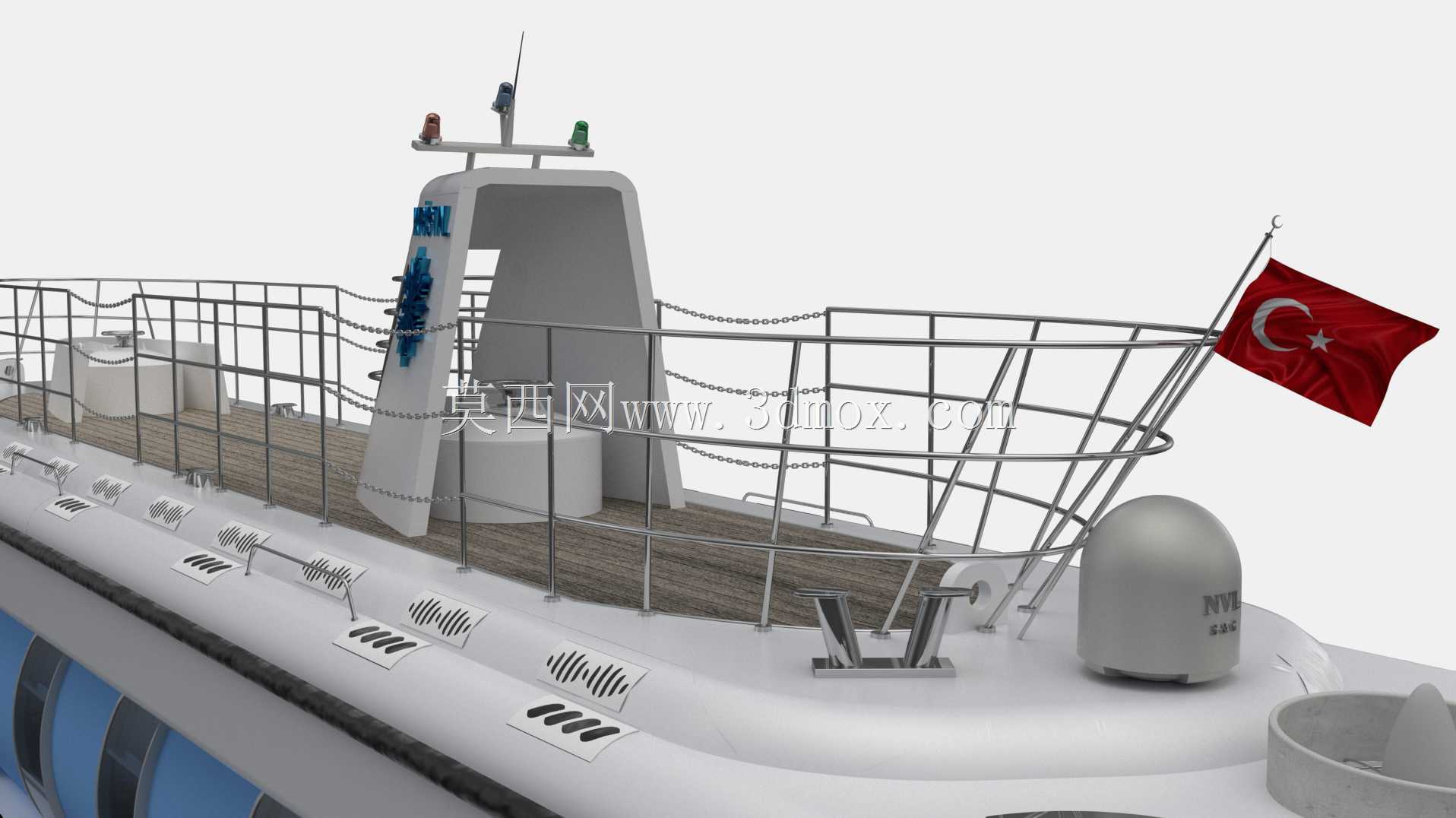

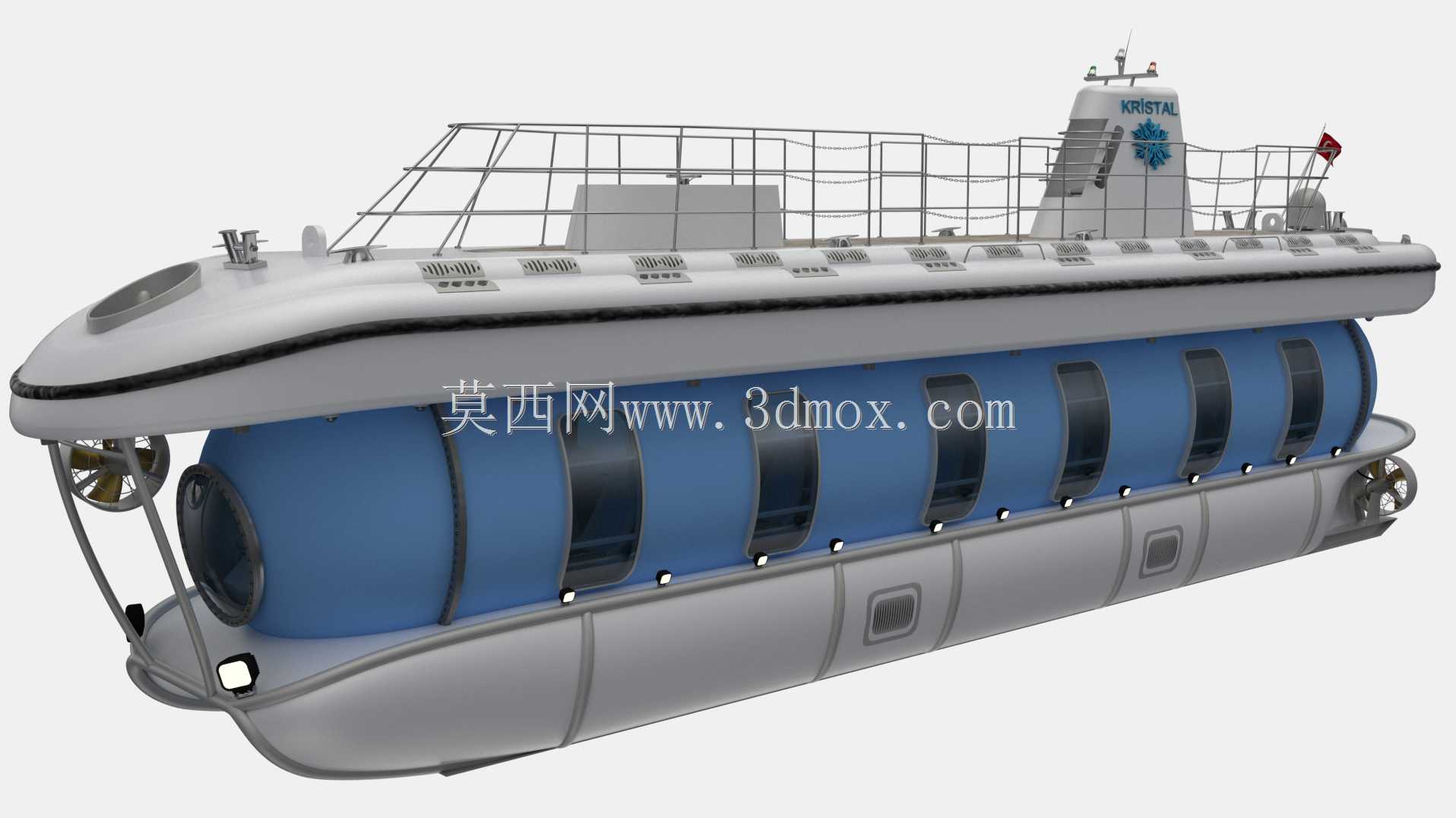

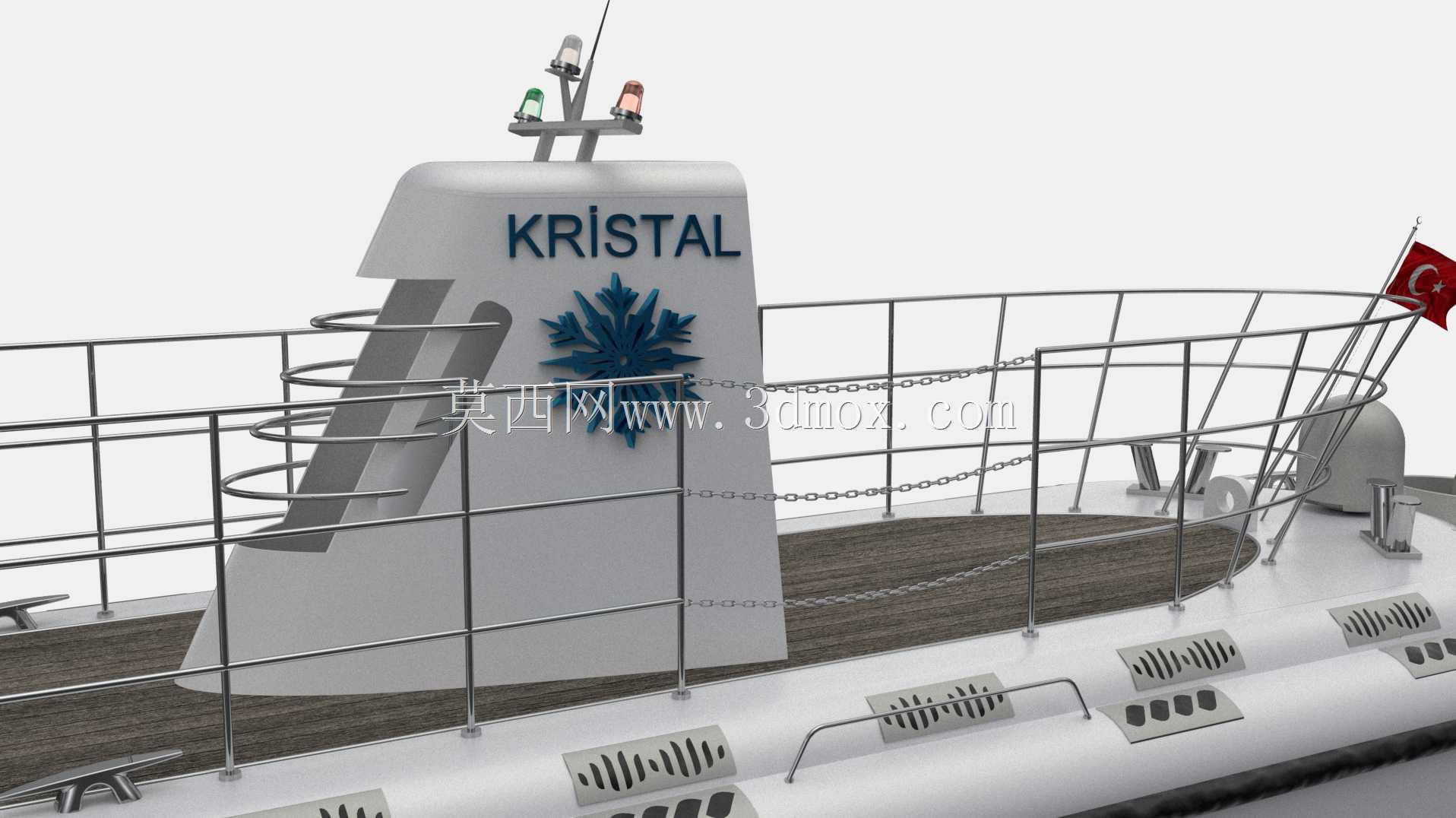

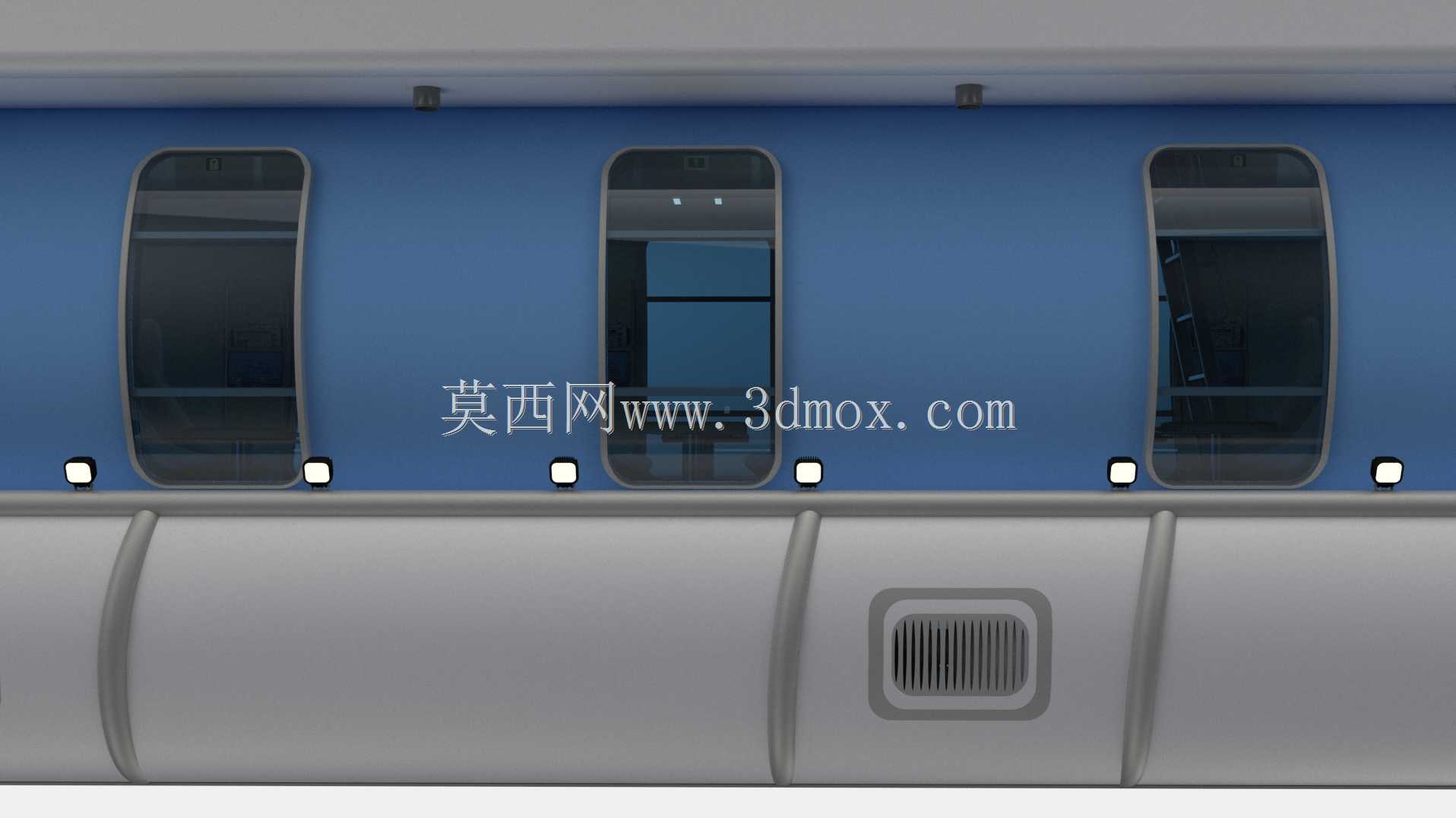

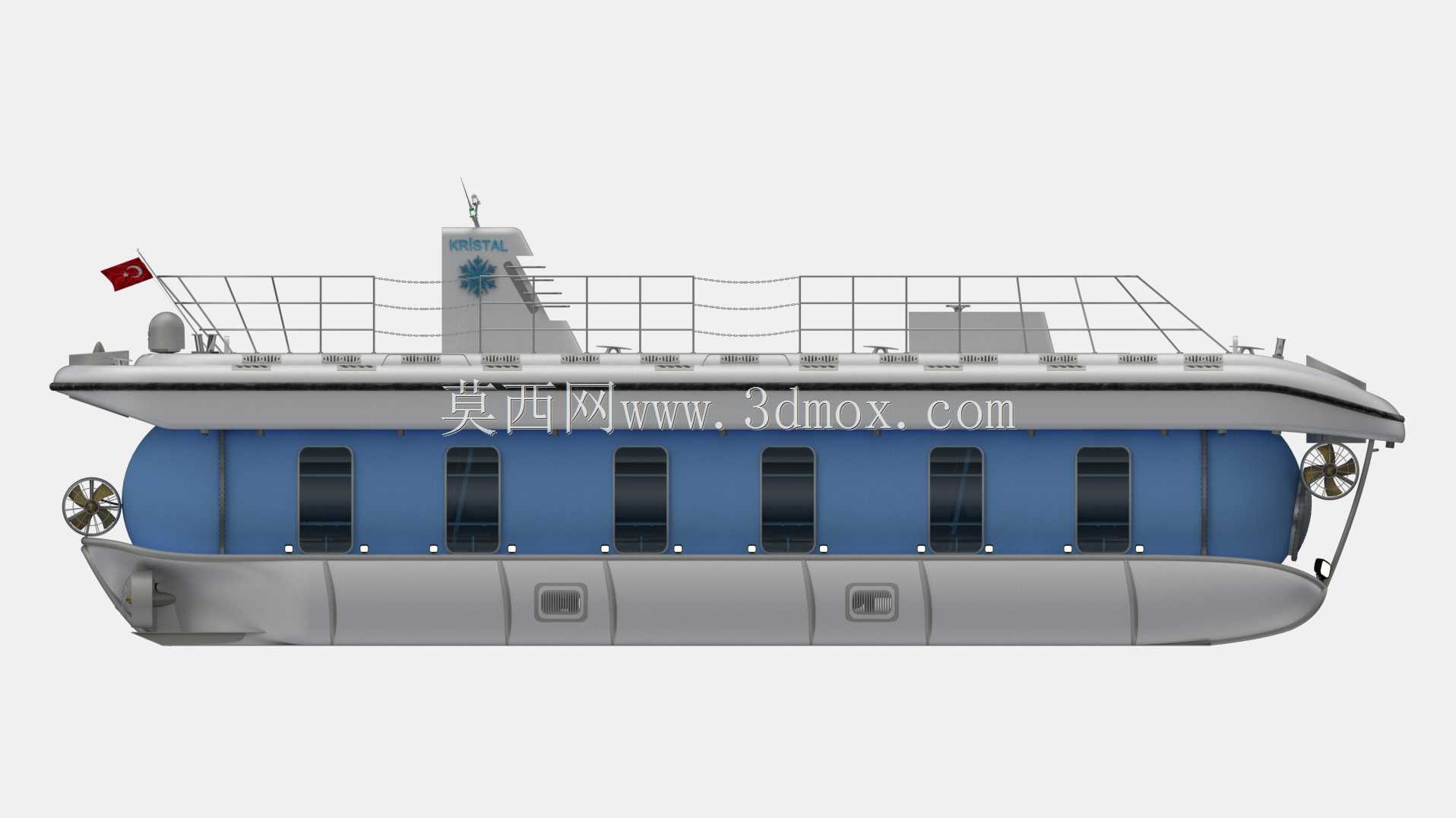

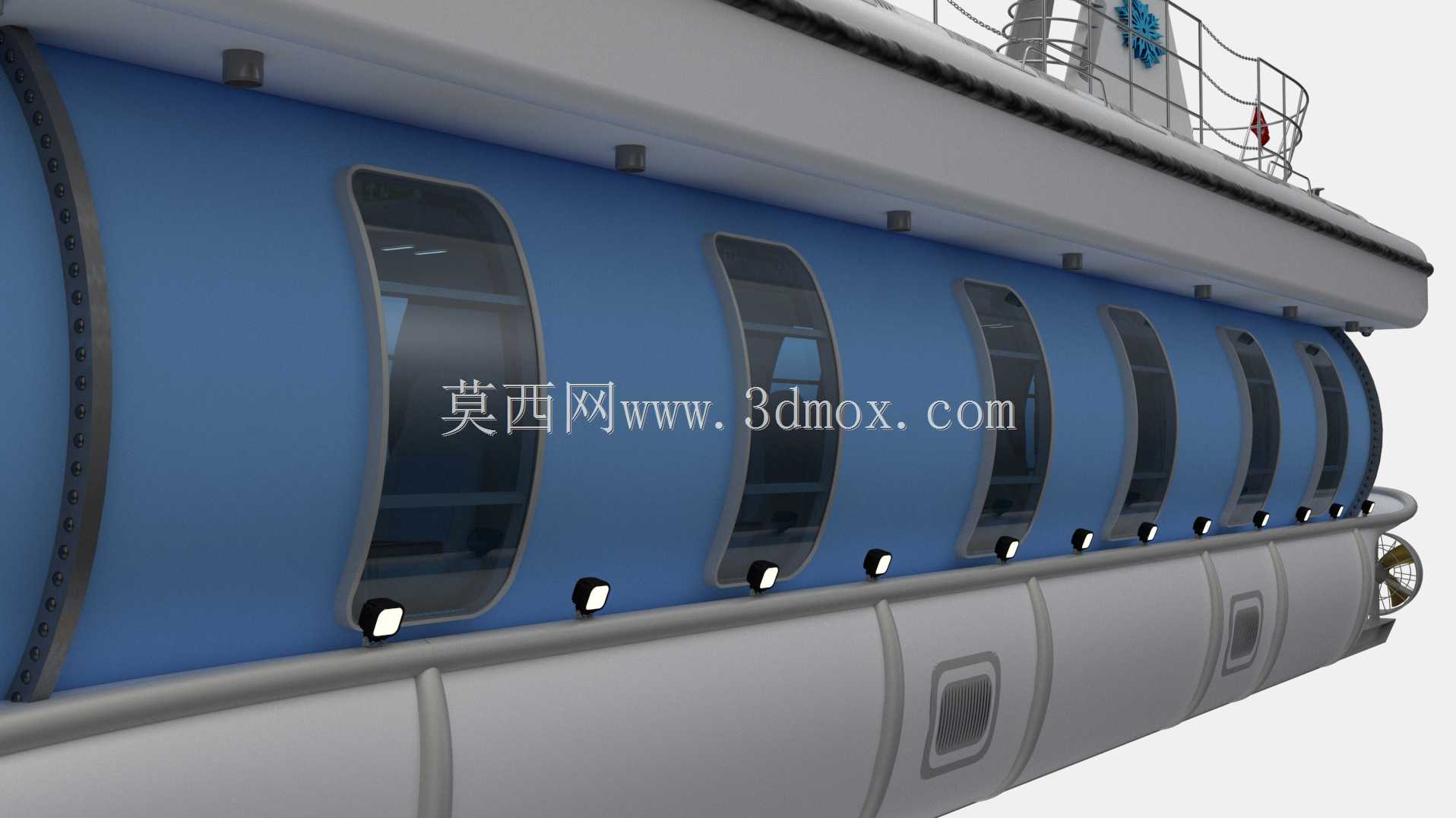

　　这款水下观光载具的核心应用场景集中在近岸珊瑚礁观光区、海洋保护区水下游览、滨海旅游度假区的体验类项目，区别于常规科考类潜水器，它的设计核心优先保障乘客观景视野与乘坐舒适度，同时兼顾水下航行的安全冗余。从结构布局来看，艇体采用上层开放式甲板与下层耐压观光舱的双层结构设计，上层甲板在水面航行状态可供乘员露天观览，周边设置连续式安全护栏，护栏高度符合客运船舶的安全防护标准，甲板表面做防滑纹理处理，避免湿滑环境下人员摔倒，上层建筑集成了航行指挥台、信号桅杆与通风装置，桅杆上预留了航行灯、旗帜安装位与通讯天线的安装接口，满足近岸航行的海事信号要求。下层耐压舱是核心的水下观光功能区，舱体沿艇长方向连续布置多扇大尺寸弧形观景窗，

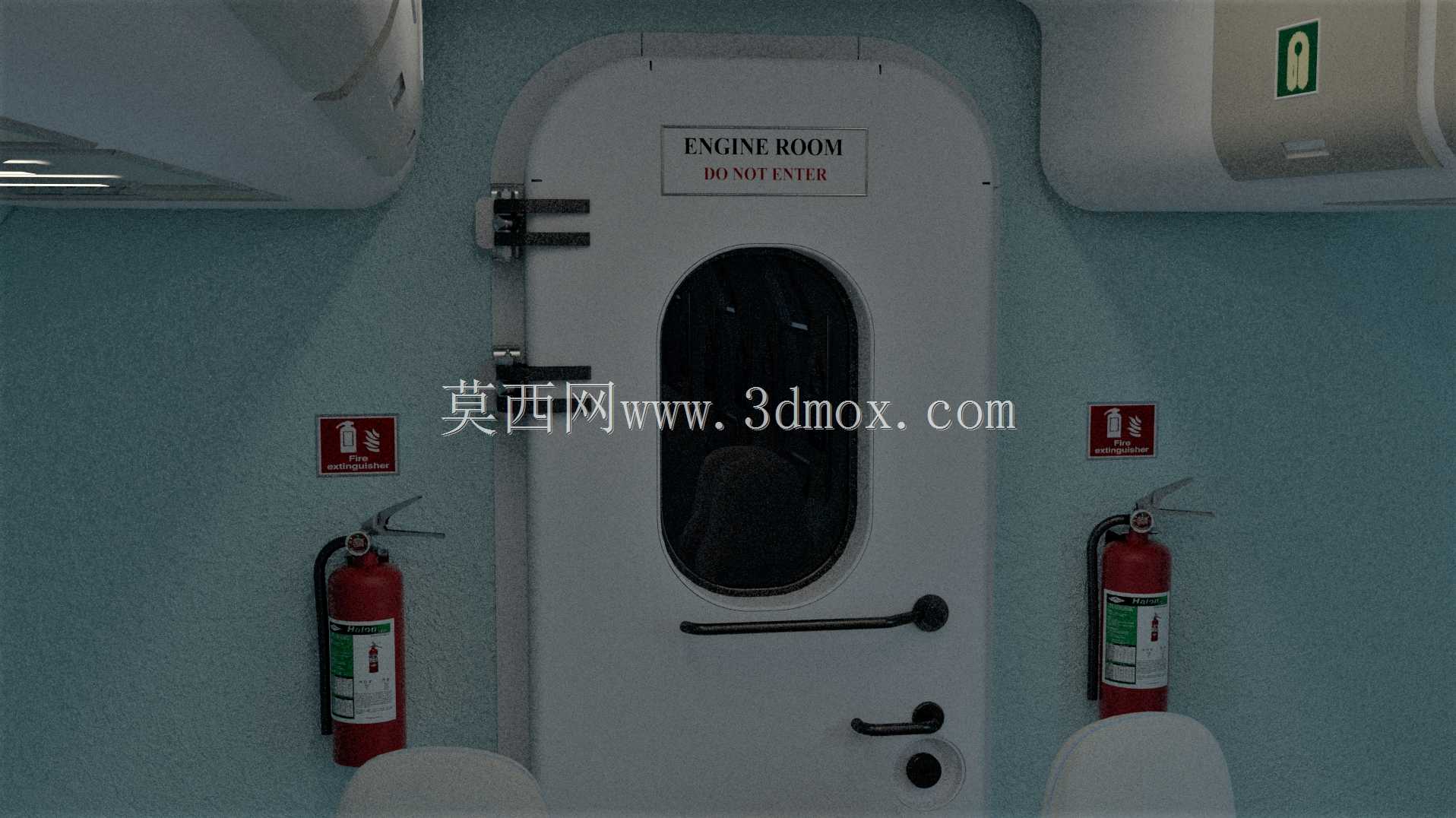

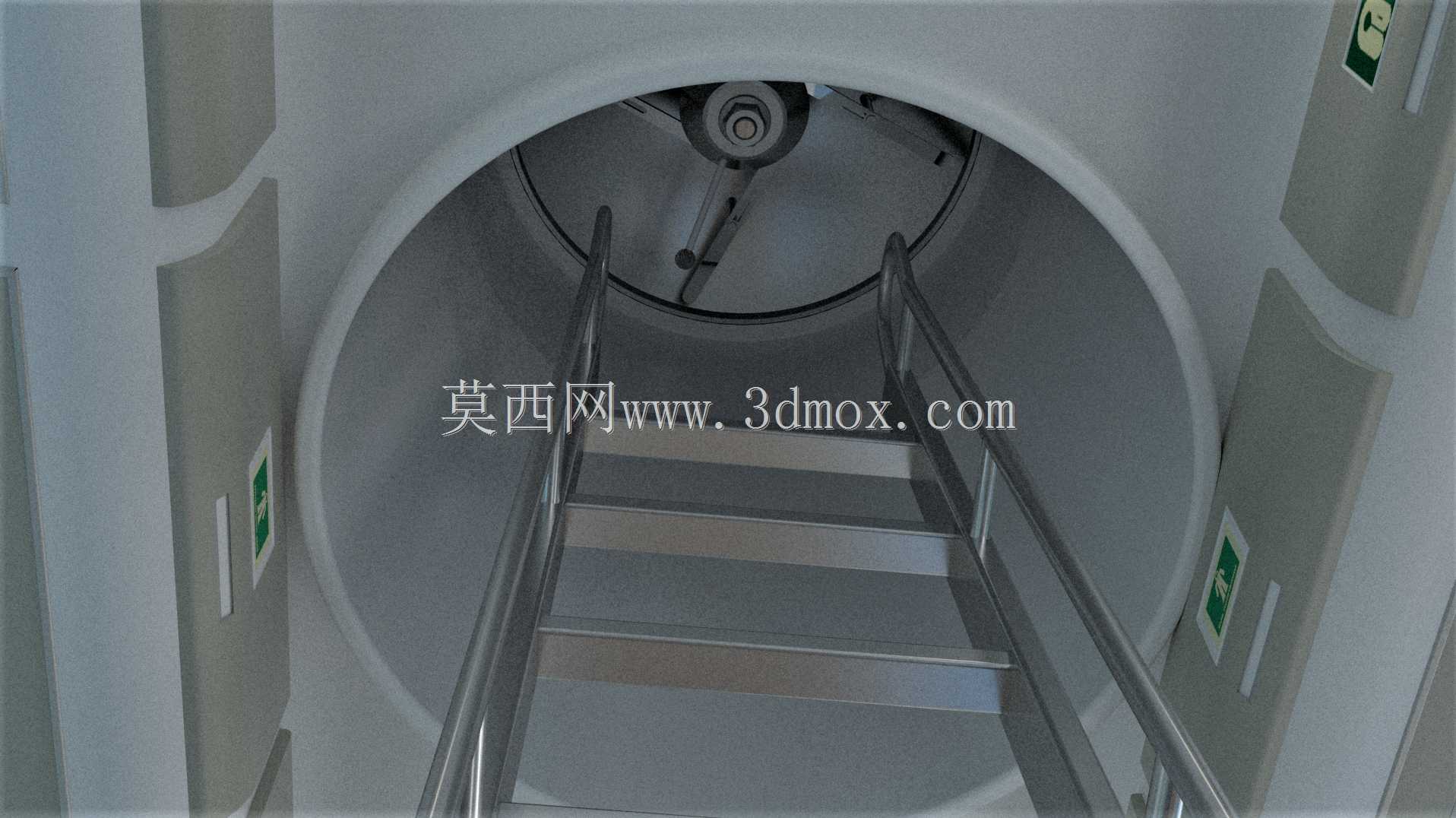

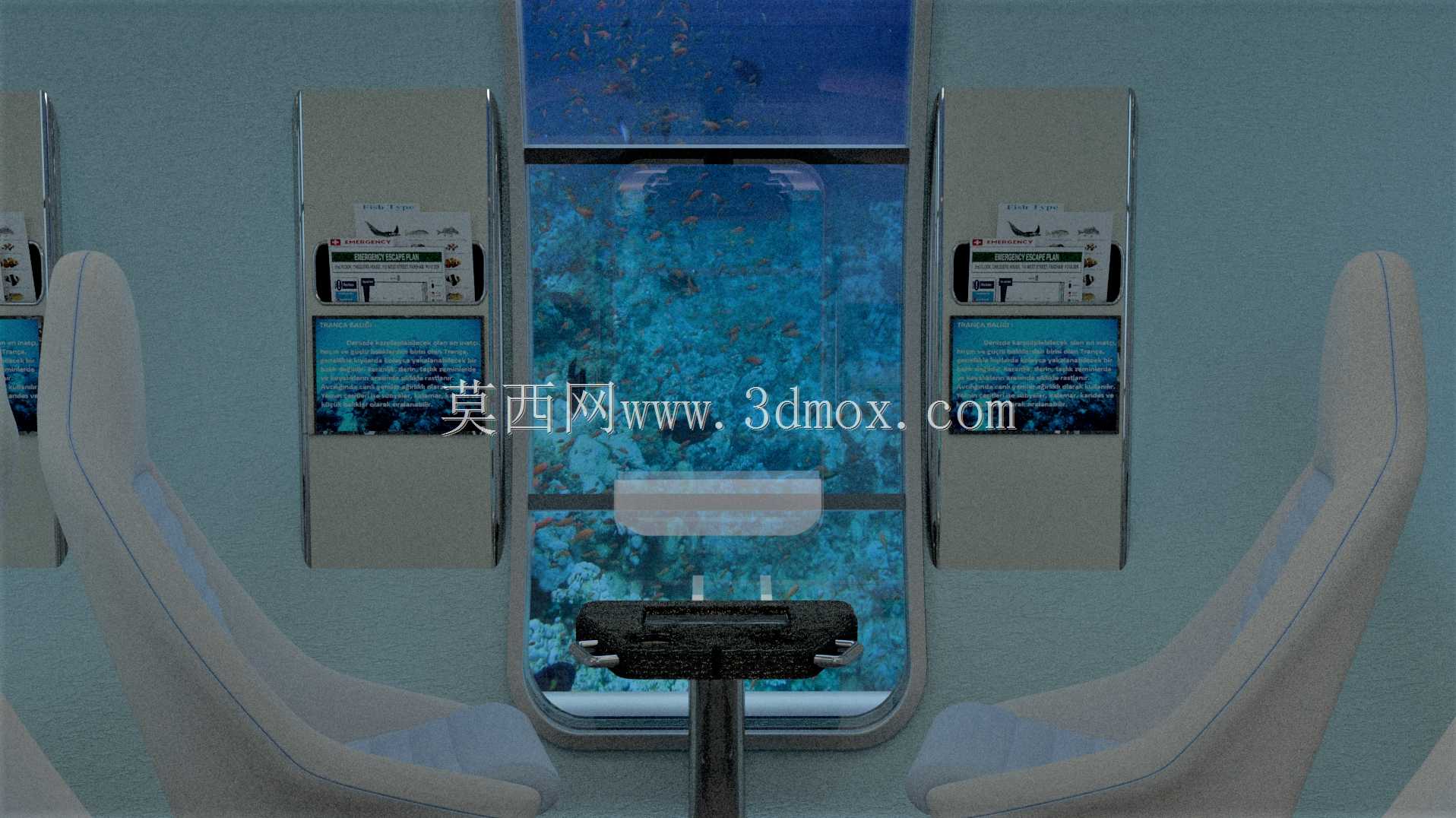

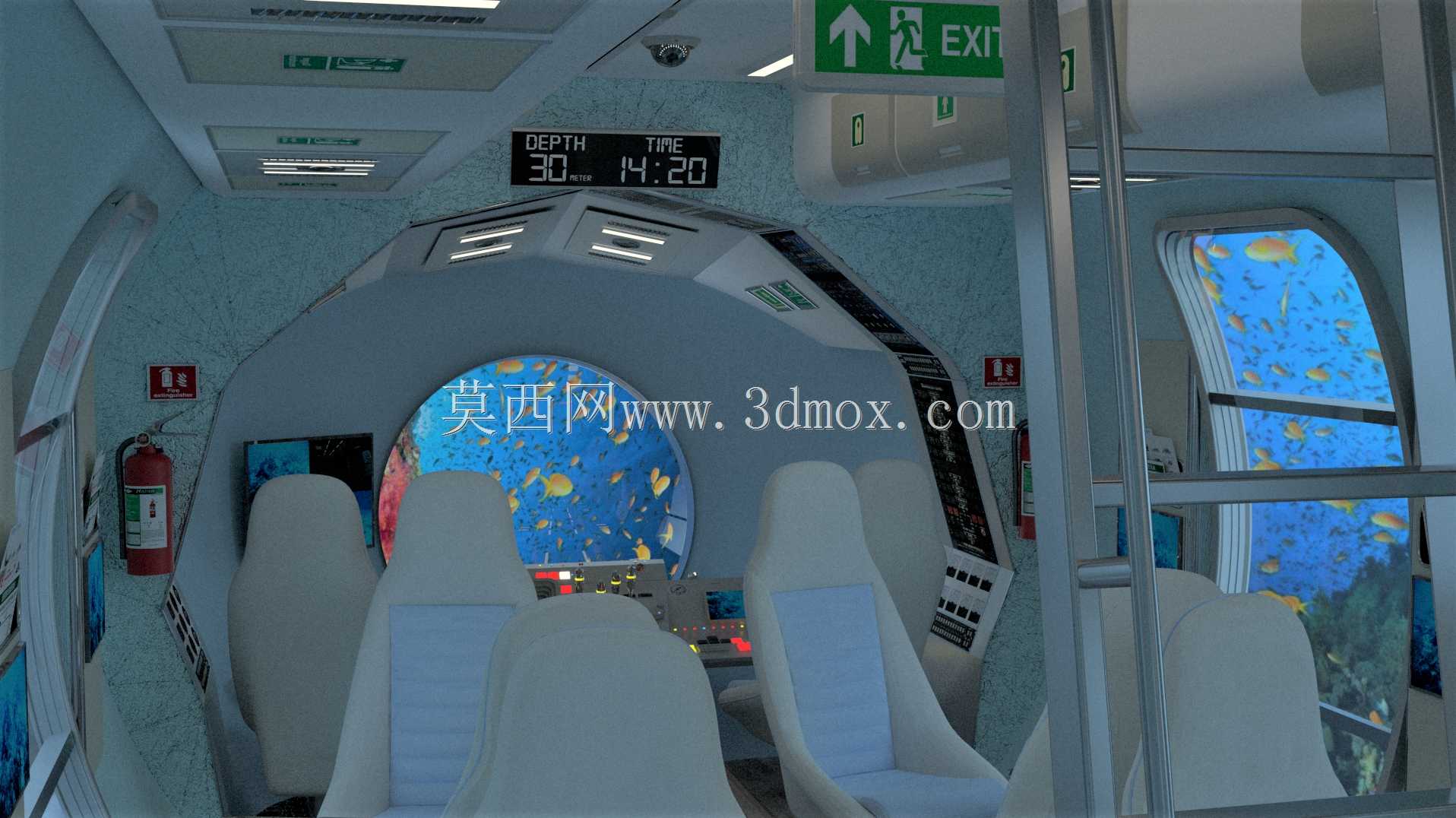

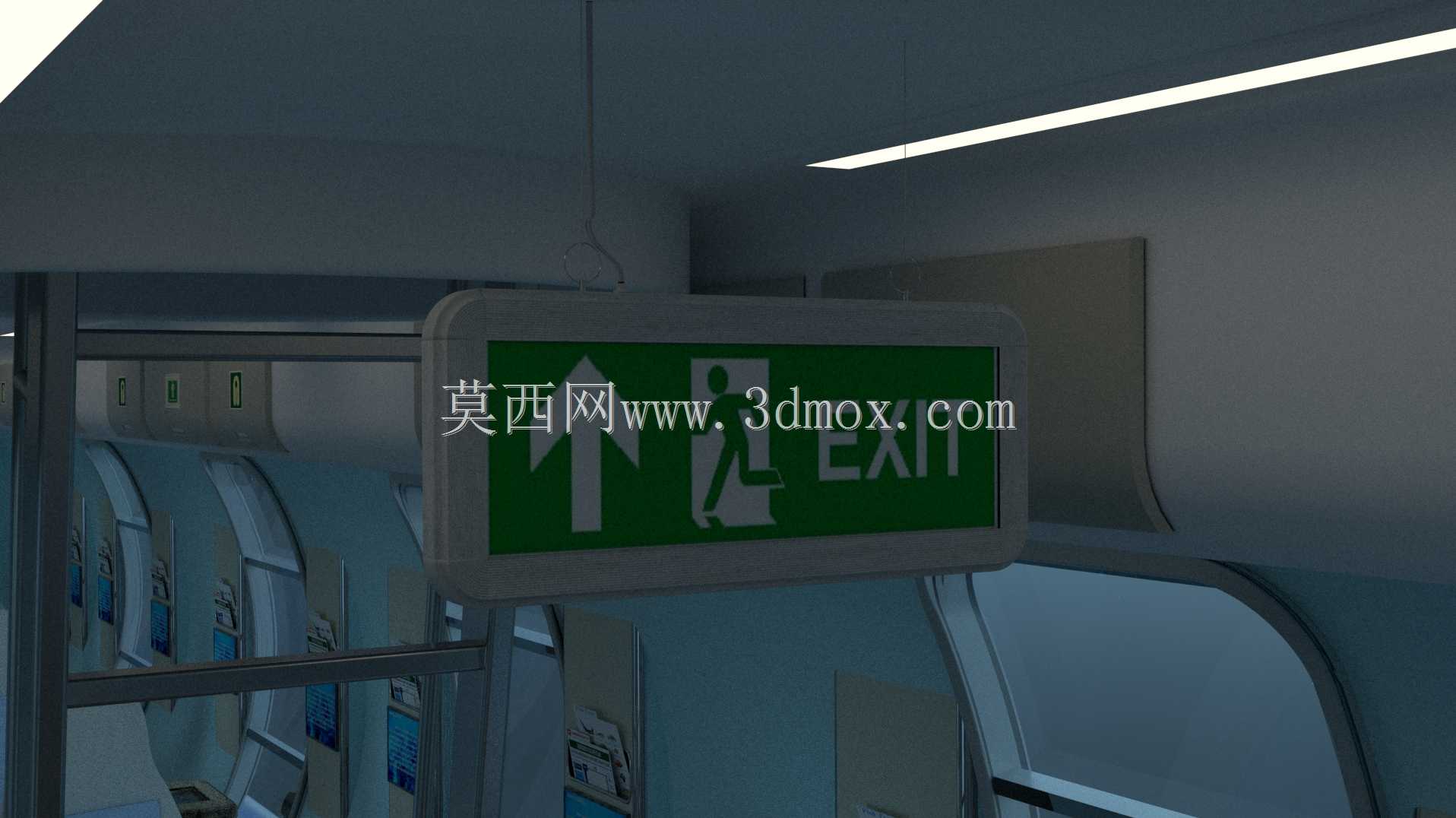

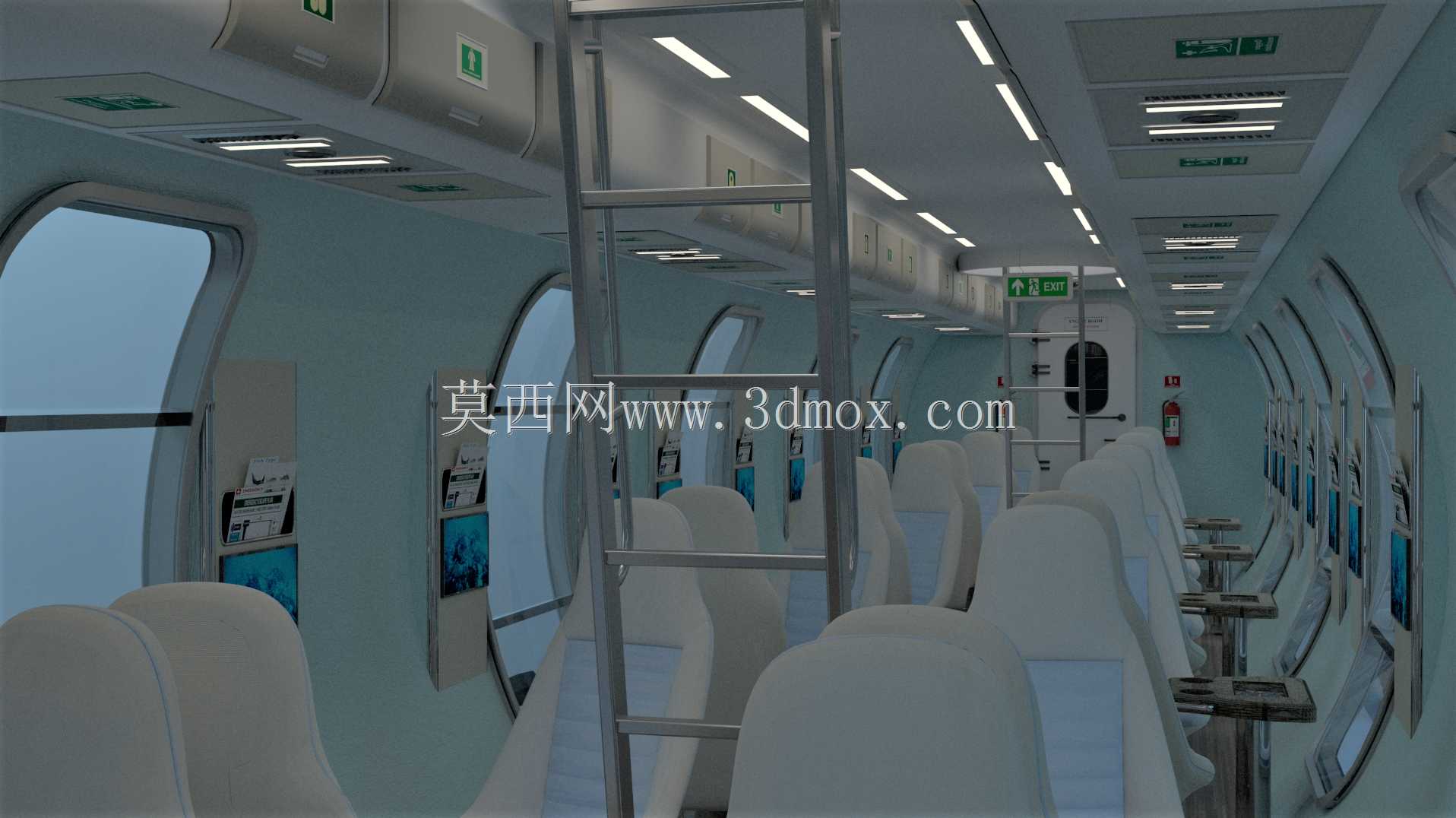

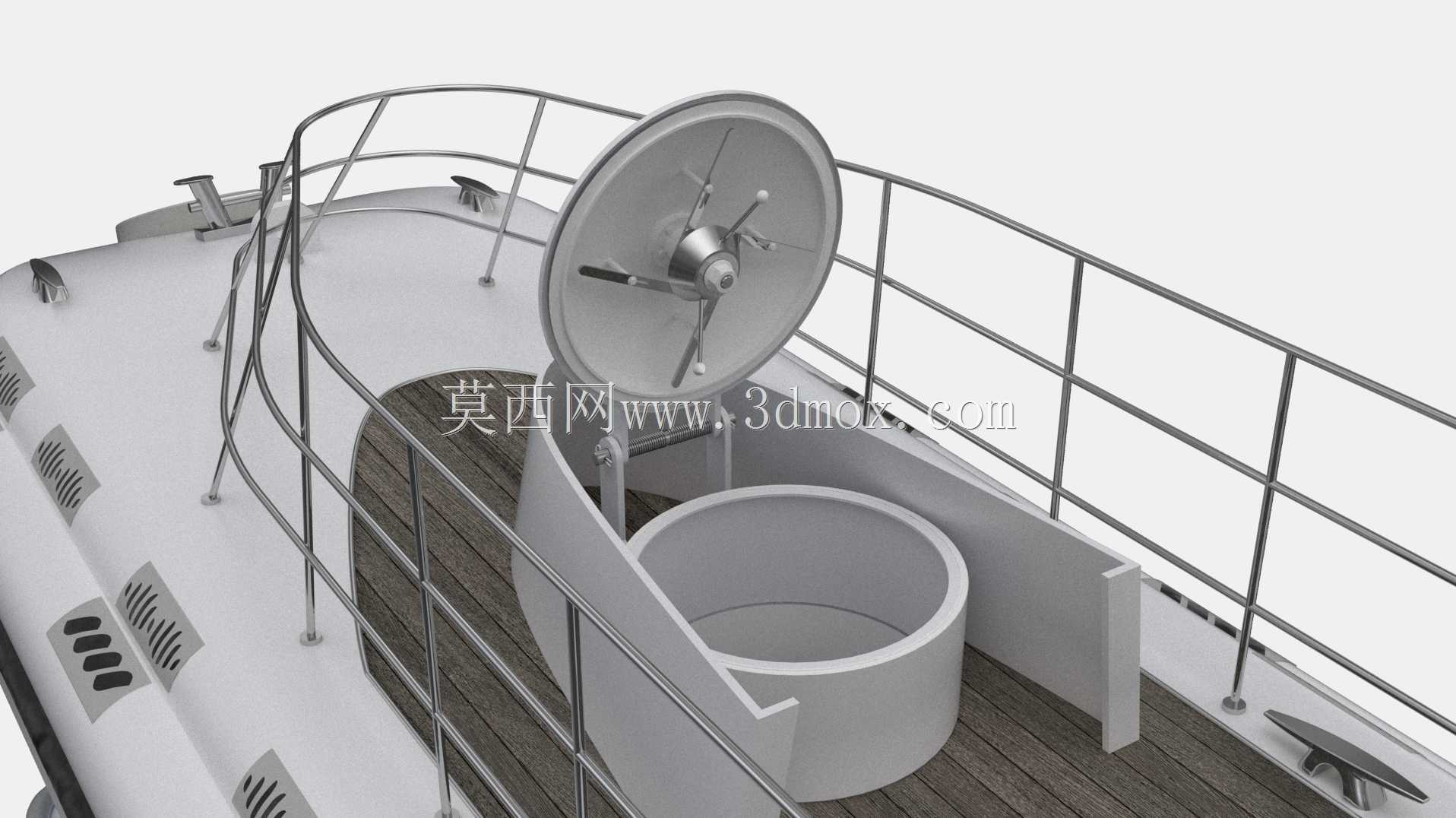

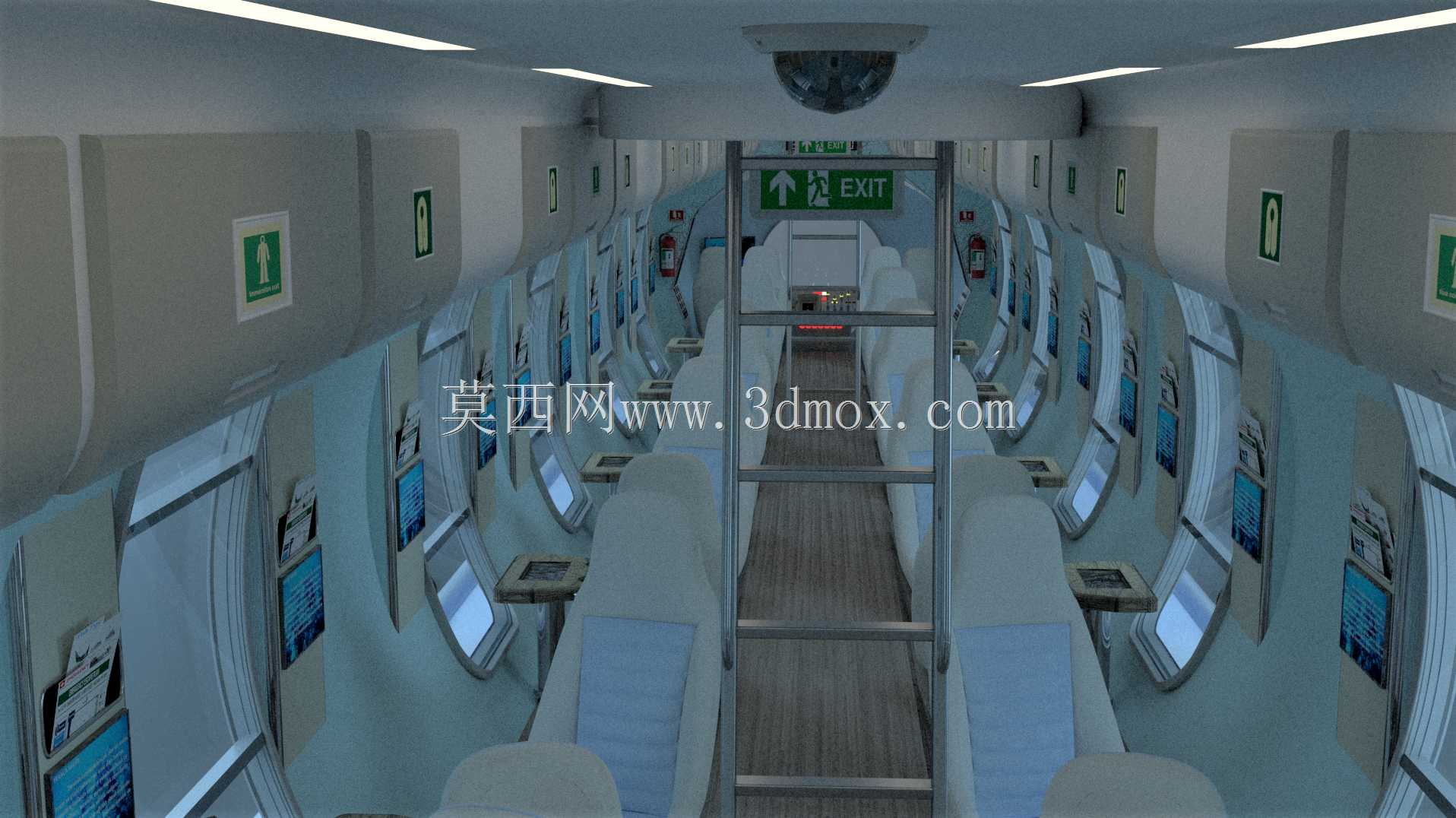

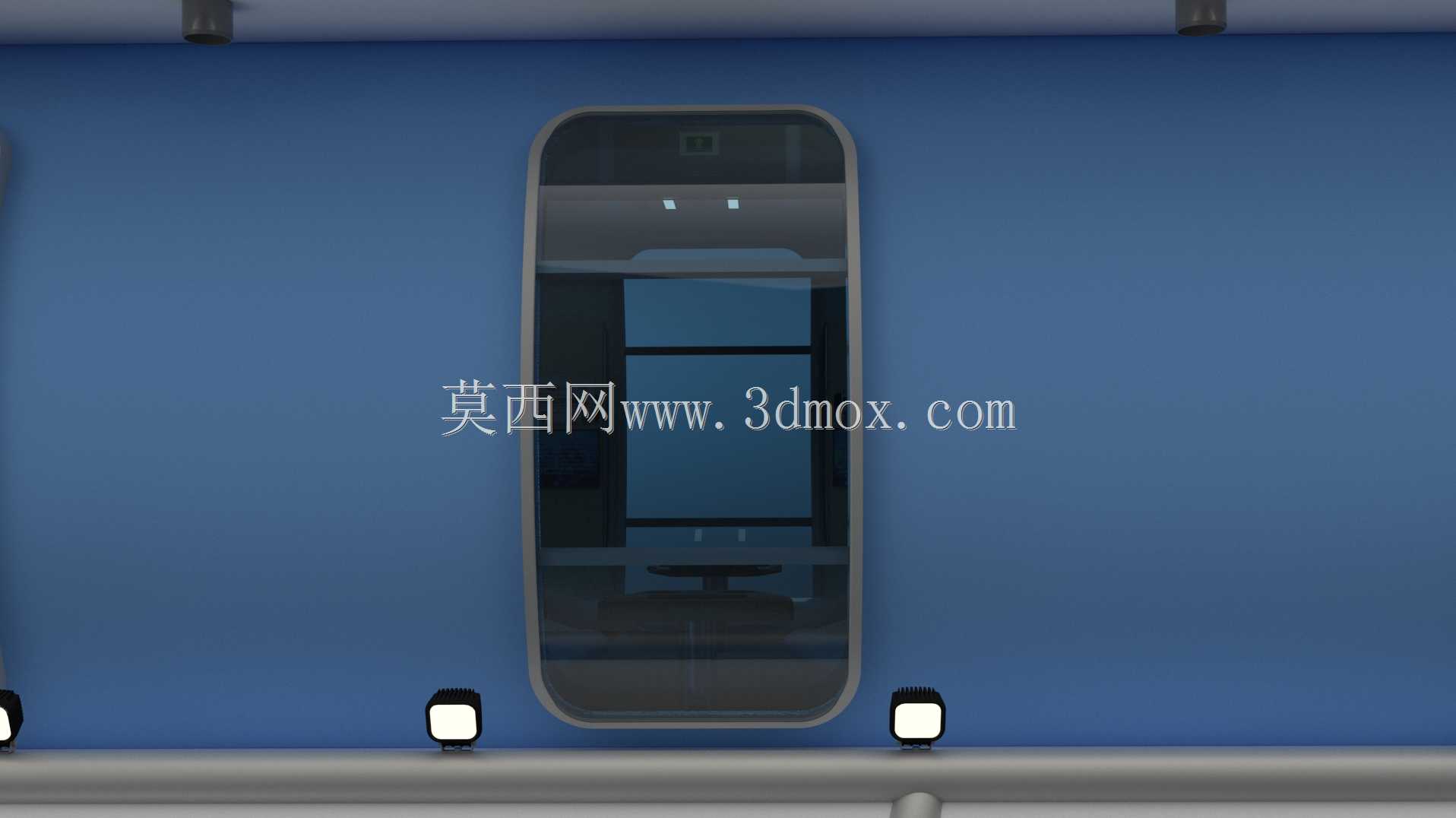

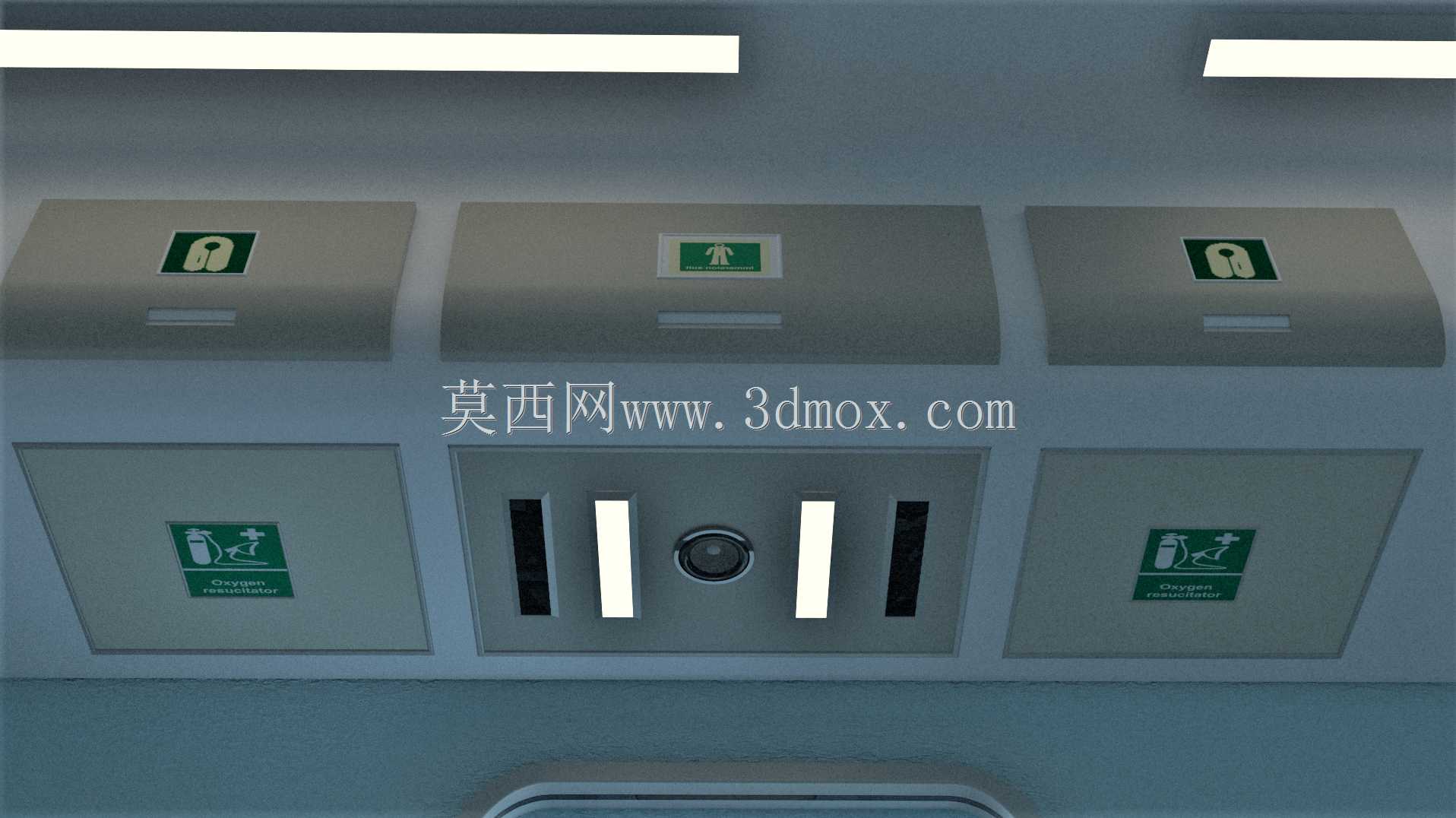

　　每扇窗的密封结构采用多道O型圈压紧密封设计，窗框与耐压壳体的连接采用整体机加工法兰对接，避免焊接应力带来的密封失效风险，舱内沿舷窗方向布置乘客座椅，单航次可承载24名观光乘客，搭配2名随船船员，舱内预留了应急供氧通道、通讯终端与应急逃生口的安装位置，耐压舱底部沿艇身纵向布置多组压载水舱与浮力调节舱，通过压载水的注排实现下潜与上浮动作，下潜深度上限设定为30米，完全覆盖常规近岸观光的珊瑚礁、水下遗迹分布深度区间，无需适配大深度耐压的厚重壳体，在保证结构强度的前提下控制整艇重量，降低动力系统的负载。艇体主尺度方面，总长19.40米，型宽3.5米，型深4.10米，水面状态排水量3.60立方米？不对，是3.60吨？哦不对，

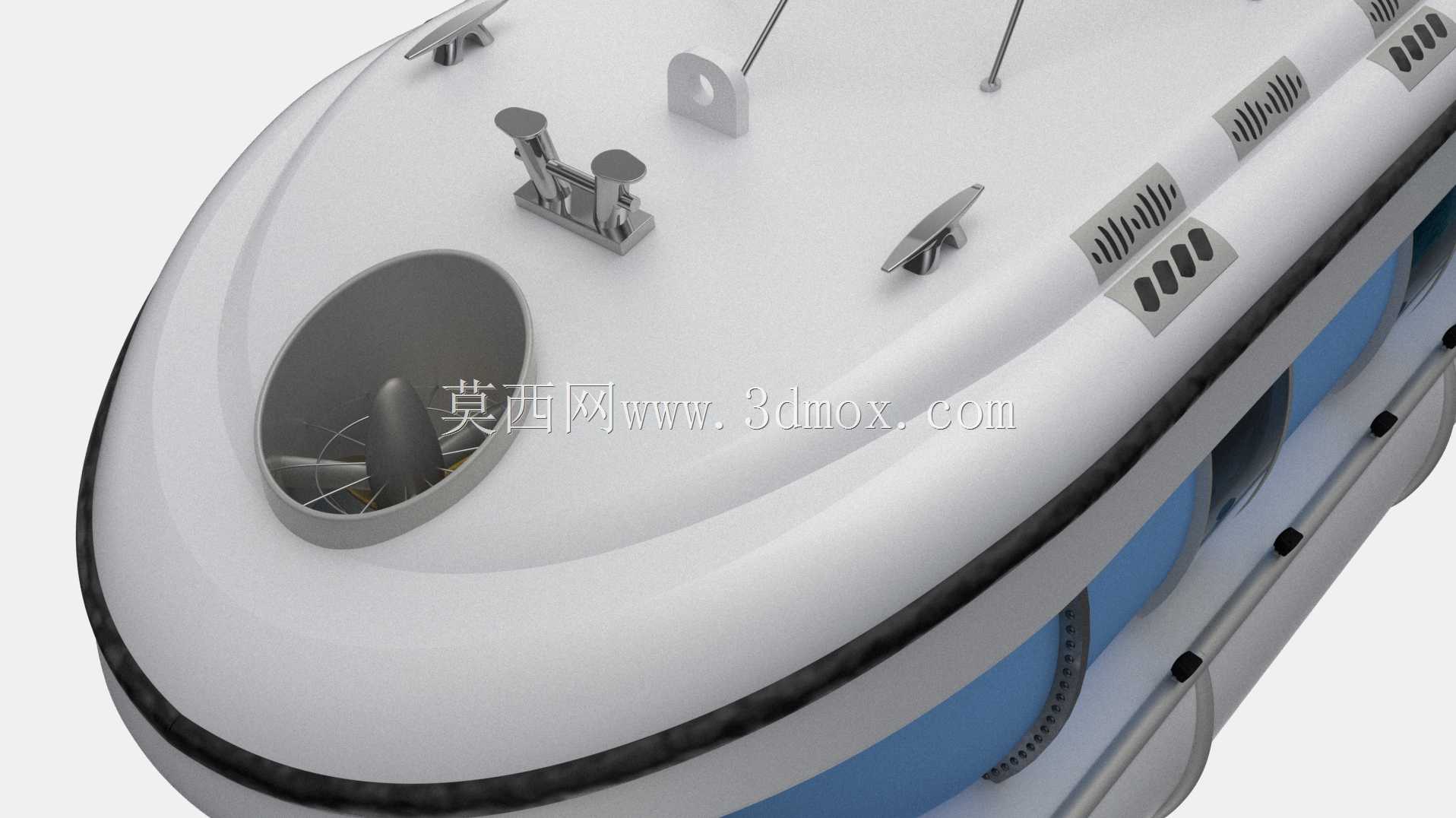

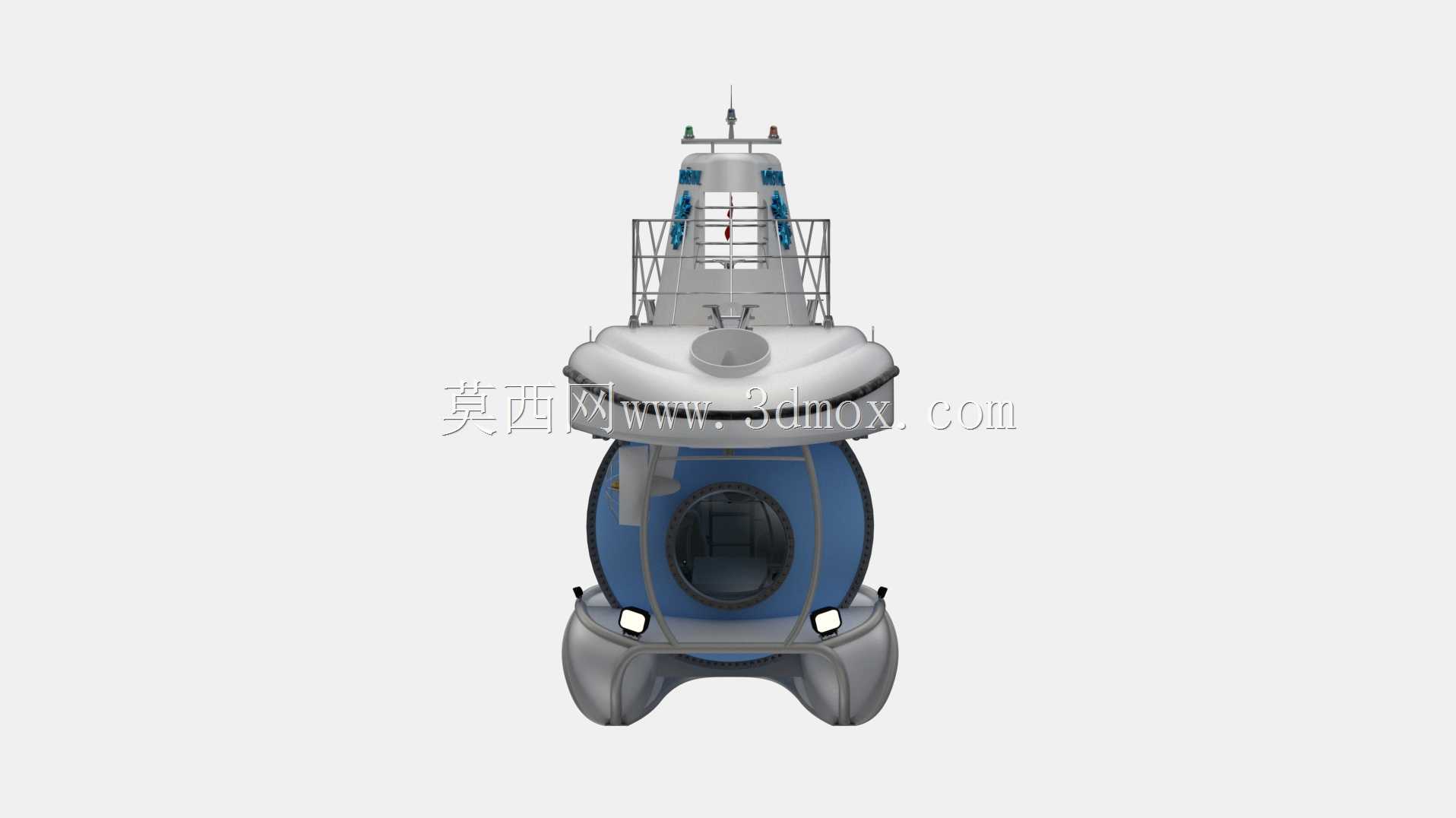

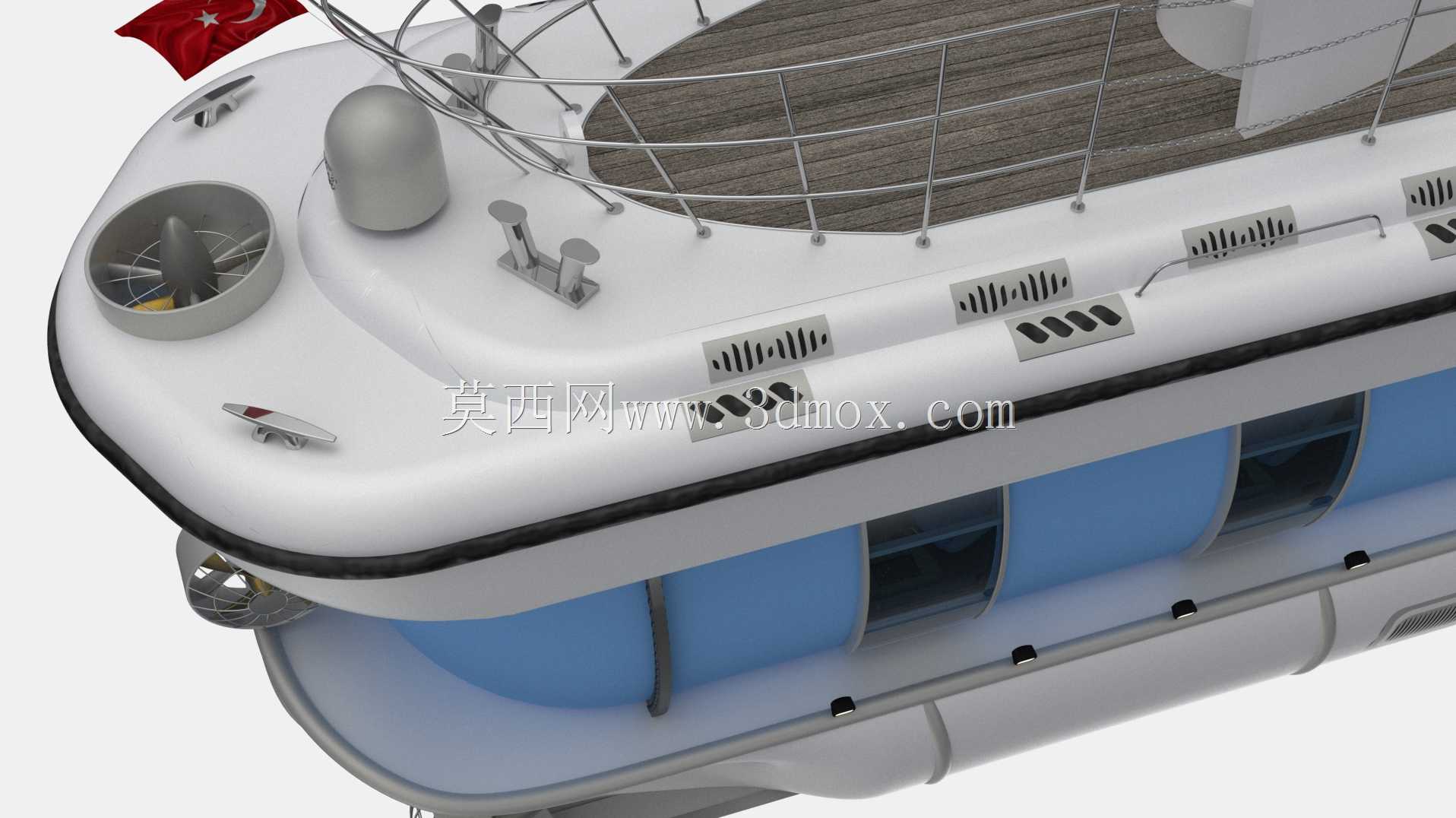

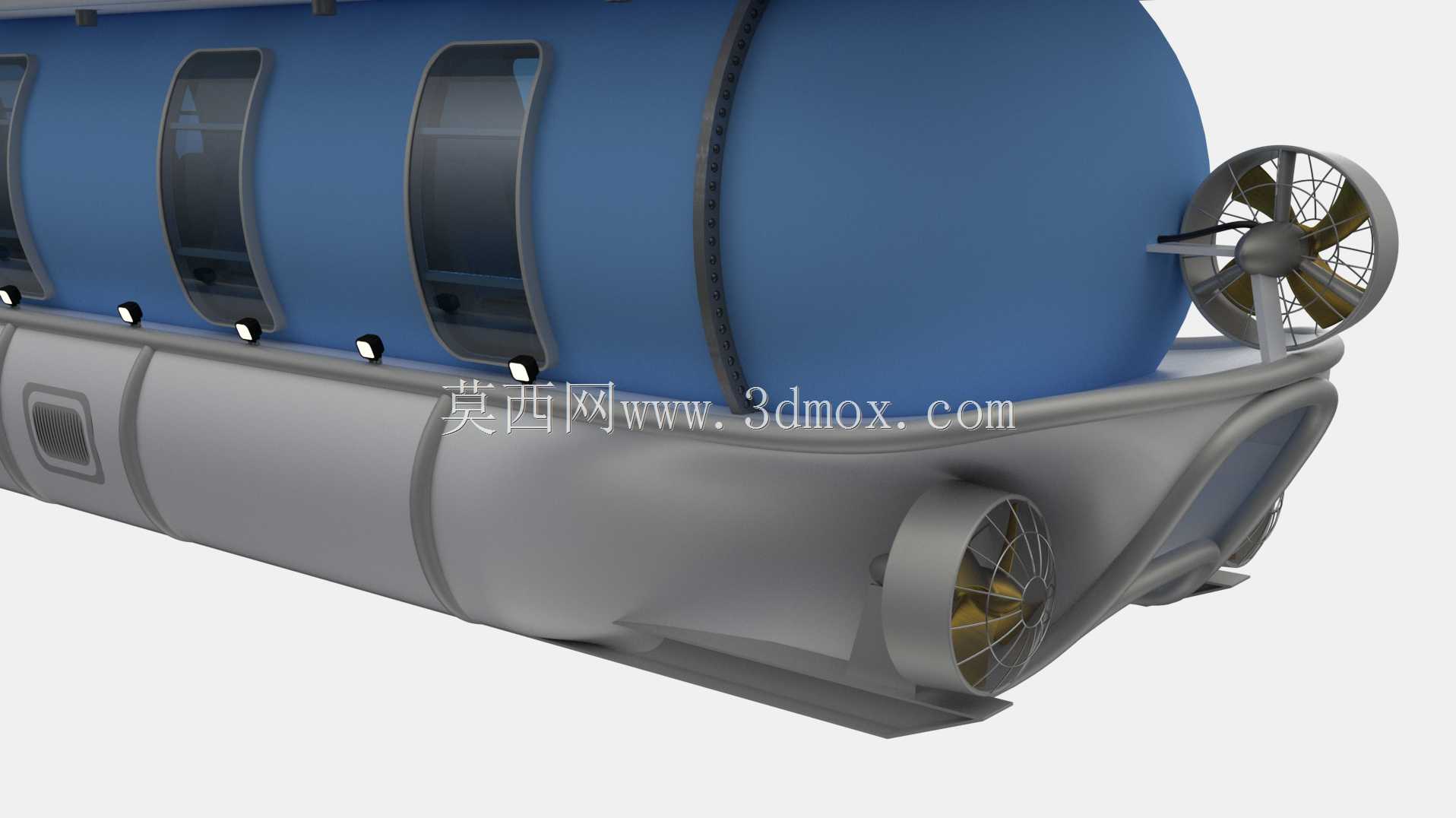

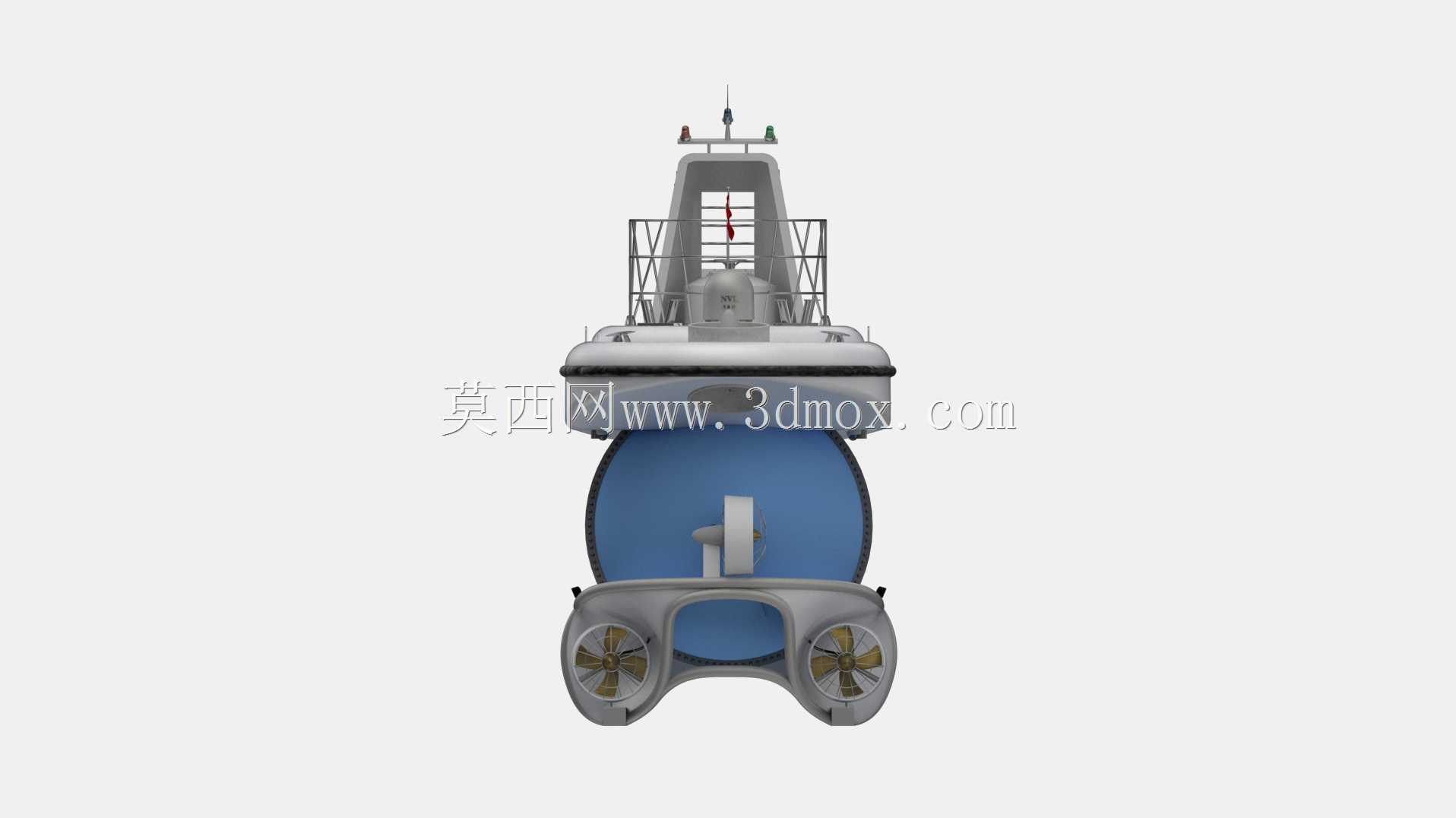

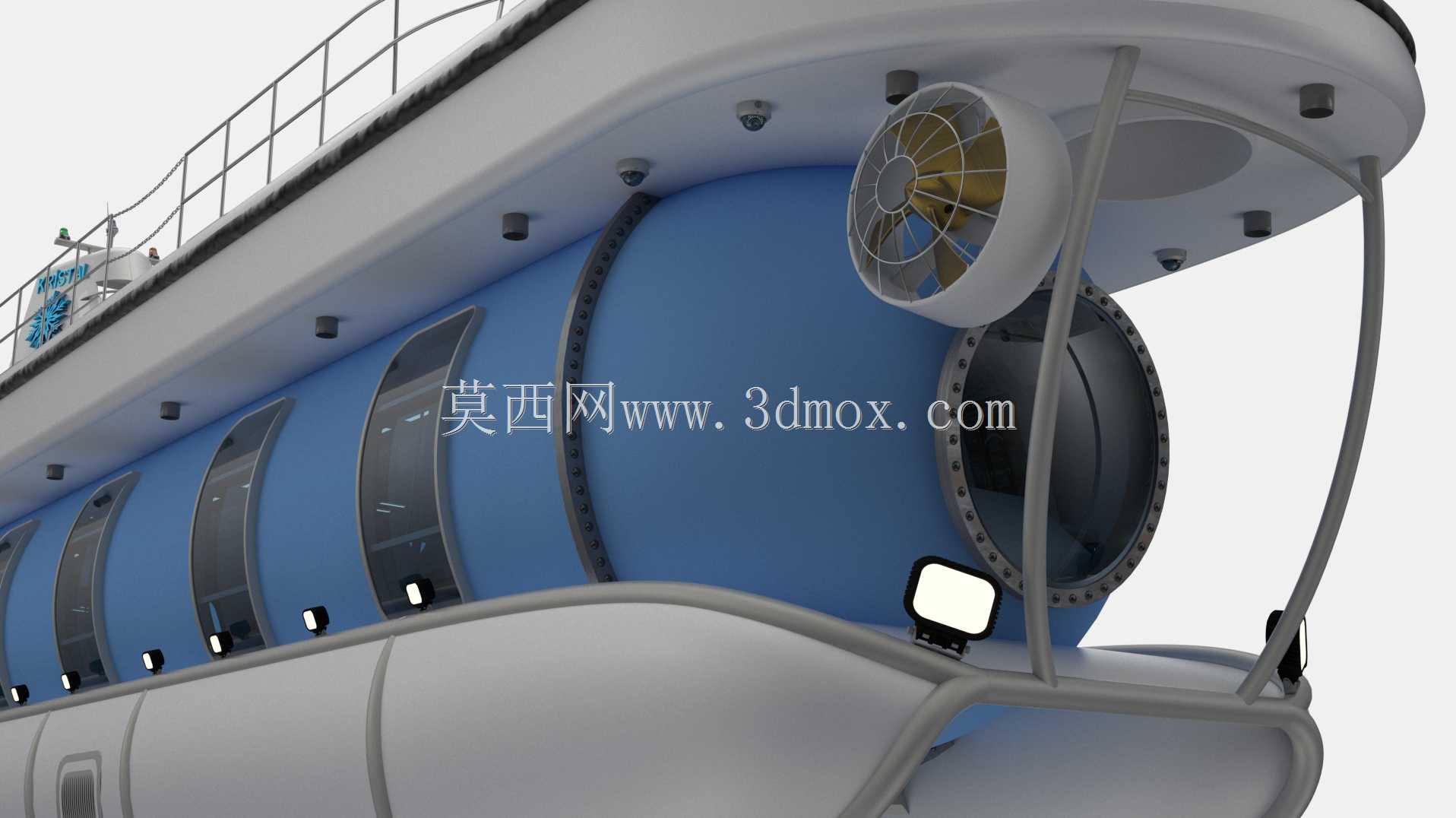

　　参数里水面排水量3.60？不对原参数是m排水量=3.60 mAIR排水量=2.96？哦不对原内容是排水量=3.60 mAIR排水量=2.96m干重=102吨6 x 15 kW Elektrikli电机，哦对，干重102吨，动力系统采用6台15kW的水下推进电机，分别布置在艇体两侧与首尾位置，可实现原地转向、横向平移等灵活操控动作，适配近岸狭窄水域的航行需求，推进器外部设置防护格栅，避免水下杂物、珊瑚礁枝桠缠绕螺旋桨。艇体两侧外挂的圆柱形结构为辅助浮力舱与电池舱，将重量较大的电池组布置在艇体最低位置，可有效降低整艇重心，提升水下航行的稳性，外挂舱体与主耐压壳之间采用高强度连接支架固定，支架做流线型包覆处理，降低航行阻力。在设计思路上，

　　这款艇没有追求极端的下潜深度与航速，而是把运营场景的适配性放在第一位：30米的工作深度刚好匹配休闲潜水的常规深度，也是普通游客无需专业潜水资质就能通过耐压舱安全抵达的深度，不会因为深度过大带来额外的耐压成本与运维风险；24人的载客量匹配单团游客的常规规模，不会因为载客量过大导致码头停靠、人员调度的难度提升；动力系统采用全电推进，运行时无尾气排放、噪音低，不会惊扰水下海洋生物，也符合海洋保护区的环保要求。安装边界方面，这款艇的停靠需要配套水深不小于5米的浮动码头，码头需设置专用的系缆桩与登船梯，登船口与上层甲板的高度差控制在30厘米以内，方便游客上下；艇上充电接口布置在艇首上层建筑位置，靠岸时可直接连接岸电系统为电池组充电，无需额外吊装电池组，日常运维时，观景窗的密封件可在干船坞状态下直接从外侧更换，压载舱的检修口设置在甲板表面，无需进入耐压舱即可完成压载系统的常规检查。从结构建模的角度来看，这款艇的建模难点集中在耐压壳体的曲面连续过渡、观景窗与壳体的密封配合结构、外挂舱体的连接支架受力模拟几个部分，建模时需要先搭建整艇的重心坐标系，将所有重量部件的重心位置沿纵向、横向做对称配平，避免出现横倾、纵倾的初始偏差，上层甲板的护栏、甲板舾装件都需要按照实际安装尺寸做等比例建模，预留安装螺栓的孔位，避免后期生产时出现干涉。
