带镜像引导曲线结构的闭合传动链条

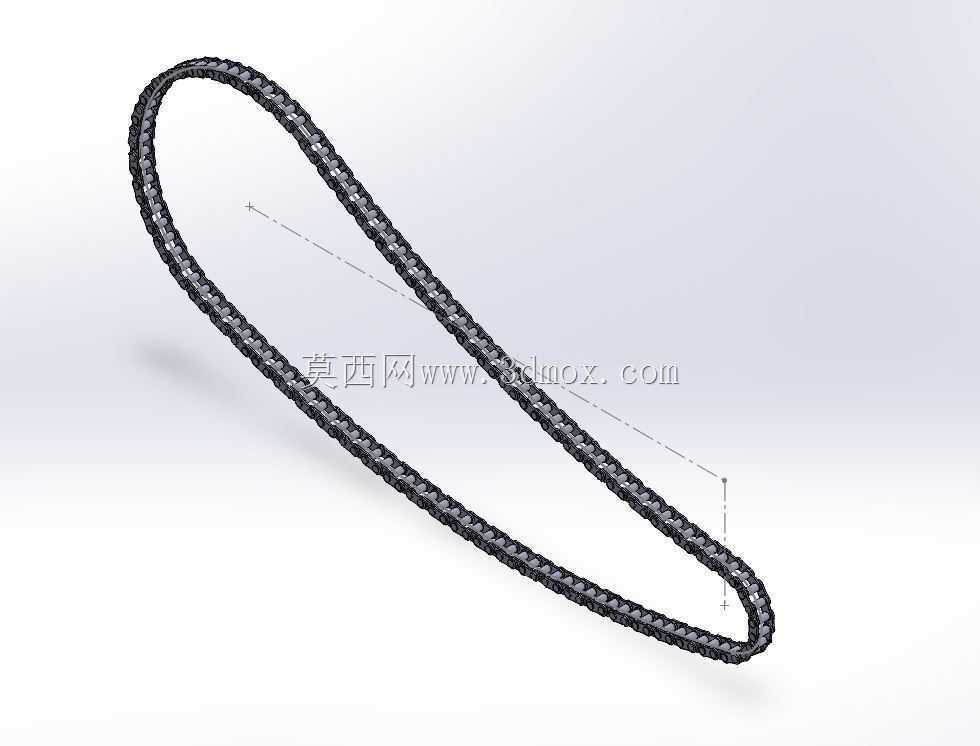

　　在各类需要精准同步传动、长距离动力输送的工业场景里，链传动始终是兼顾传动比稳定、负载耐受能力强、环境适应性好的核心传动方案，区别于带传动易打滑、齿轮传动对中心距限制严苛的特性，闭合传动链条可以在两轴中心距较远的情况下传递运动和动力，能在低速重载、高温高粉尘的恶劣工况下保持稳定工作，广泛应用在输送线、农机、轻工机械、机床传动机构等场景中。这款闭合传动链的设计过程中，首先明确了链节的标准化适配逻辑，每一节链节的外链板、内链板、销轴、套筒、滚子结构都遵循通用传动链的尺寸配合要求，保证链节之间铰接转动灵活，不会出现卡滞、松旷的问题，同时在建模阶段采用镜像特征快速完成对称链节的结构搭建，再通过引导曲线来控制整根链条的闭合走向，不需要逐节手动装配链节，大幅提升了环形闭合链条的建模效率，也能保证整根链条的轨迹顺滑，链节排布均匀，不会出现局部链节挤压、间隙过大的问题。

　　从实际安装适配的角度来看，这类闭合传动链的选型首先要匹配配套链轮的节距、滚子直径、齿宽参数，安装时要保证两个配套链轮的端面处于同一平面，两轴平行度控制在允许公差范围内，避免链条运行过程中出现偏磨、脱链的问题；链条的张紧度也要调整到合适区间，过松会导致运行时抖动、跳齿，过紧则会加剧销轴与套筒的磨损，降低链条使用寿命，通常垂直布置的链传动张紧度要比水平布置稍紧，避免自重导致的下部链条松垂脱链。

　　从功能特性上看，这款链条采用标准滚子链结构，滚子在与链轮轮齿啮合时可以形成滚动摩擦，相比滑动摩擦结构能大幅降低啮合过程中的磨损量，提升传动效率与使用寿命；链板采用对称等强度结构设计，在保证链节抗拉强度的前提下尽可能降低不必要的结构重量，减少链条高速运行时的惯性冲击。在设计建模的细节处理上，引导曲线的绘制充分考虑了链条的最小转弯半径，避免出现曲率过小的位置导致链节无法顺利弯折，整根链条闭合后首尾链节的连接位置采用可拆式链节结构，方便现场安装时调整链条长度、后期维护时拆卸更换受损链节，不需要将整个传动机构完全拆解就能完成链条的装拆作业。

　　实际应用中，这类传动链既可以用来传递两个链轮之间的旋转动力，也可以配合附件链板完成物料的输送作业，在输送场景下可以根据输送物料的重量、输送速度选择对应节距、抗拉强度的链条规格，搭配不同形式的附件来固定工装、料斗等承载部件，相比皮带输送，链条输送可以承受更大的负载，耐油污、耐高温的特性也让它能在机加工车间、热处理生产线、食品烘烤线等特殊场景下稳定运行。建模过程中对链节之间的配合间隙做了符合实际工况的预留，每一个铰接位置都保留了合理的转动间隙，不会出现过定义导致的运动仿真干涉，通过引导曲线阵列的方式完成整链搭建后，可以直接导入运动仿真模块，添加链轮配合关系后就能模拟链条与链轮的啮合传动过程，验证传动过程中是否存在干涉、跳齿的问题，也能测算不同张紧度下链条的受力分布，为后续的结构优化、选型校核提供直观的三维参考。需要注意的是，这类闭合传动链在实际使用中需要定期润滑，销轴与套筒的铰接位置是主要磨损点，良好的润滑可以减少磨损、缓冲啮合冲击，延长链条的整体使用寿命，同时要定期检查链节的磨损情况，当链节伸长量超过允许值时要及时更换，避免运行过程中断链造成设备故障。
