立式多功能砂带磨削打磨设备结构

　　这款砂带磨削设备的结构设计，核心围绕小型金属加工场景的柔性打磨需求展开，区别于大型固定磨床的刚性布局，整机采用立式紧凑结构，主体承载基座采用厚钢板焊接后时效处理的结构，避免长期受磨削振动影响出现基座形变，保证磨削过程的接触压力稳定性。从实际应用场景来看，这类设备常部署在五金加工车间的工位旁、小型机加工班组的修配区域，或是五金制品作坊的打磨工序段，可完成小型金属工件的去毛刺、焊缝打磨、平面磨削、圆弧面抛磨、刃口修整等多类工序，适配碳钢、不锈钢、铝合金、铜合金等多类金属材质的加工需求，相比手持角磨机的打磨方式，接触轮的导向结构能保证磨削面的平整度，同时砂带的线速度稳定，不会出现手持打磨时的压力不均导致的工件表面凹凸、过烧发黑等问题。

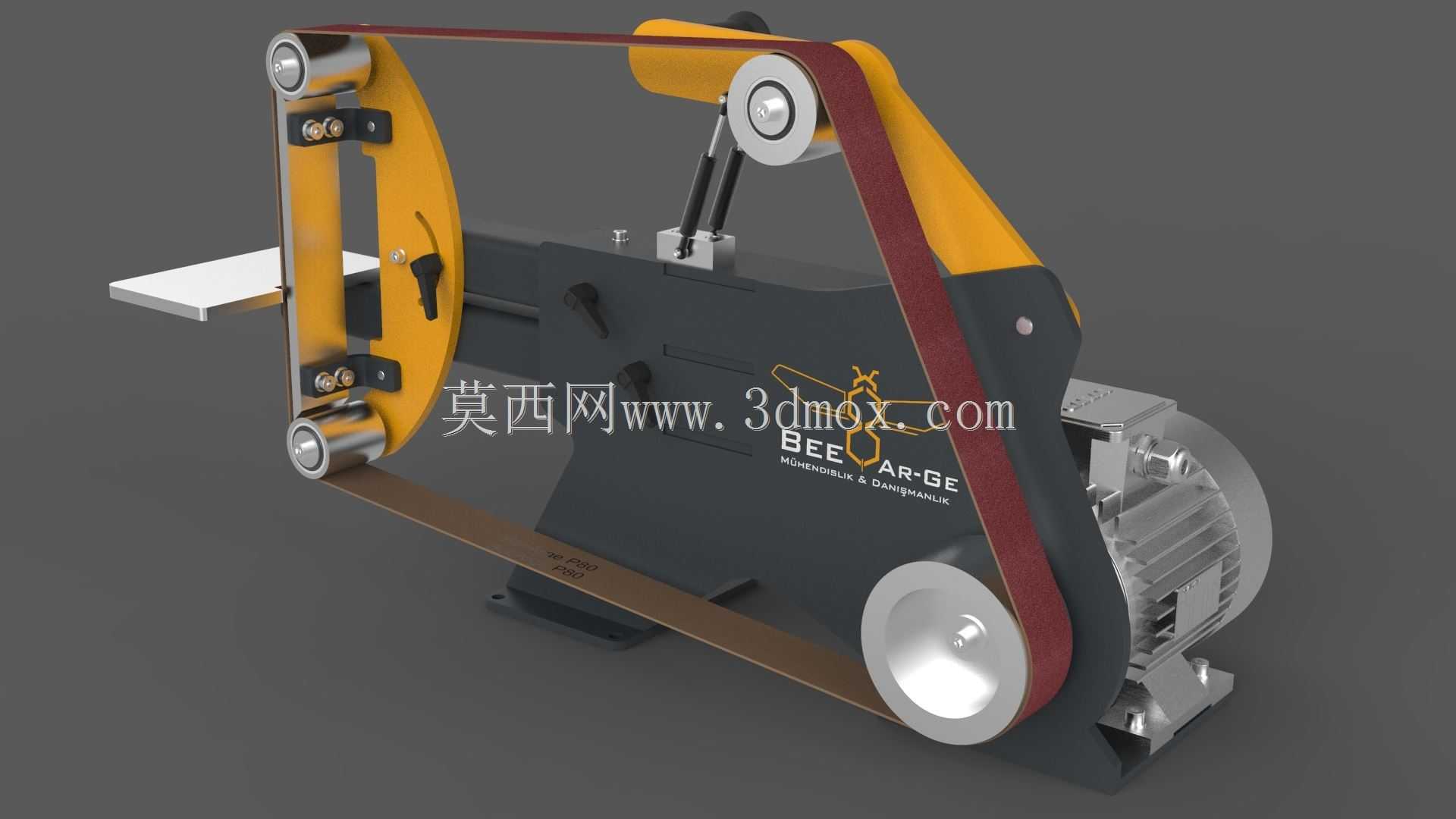

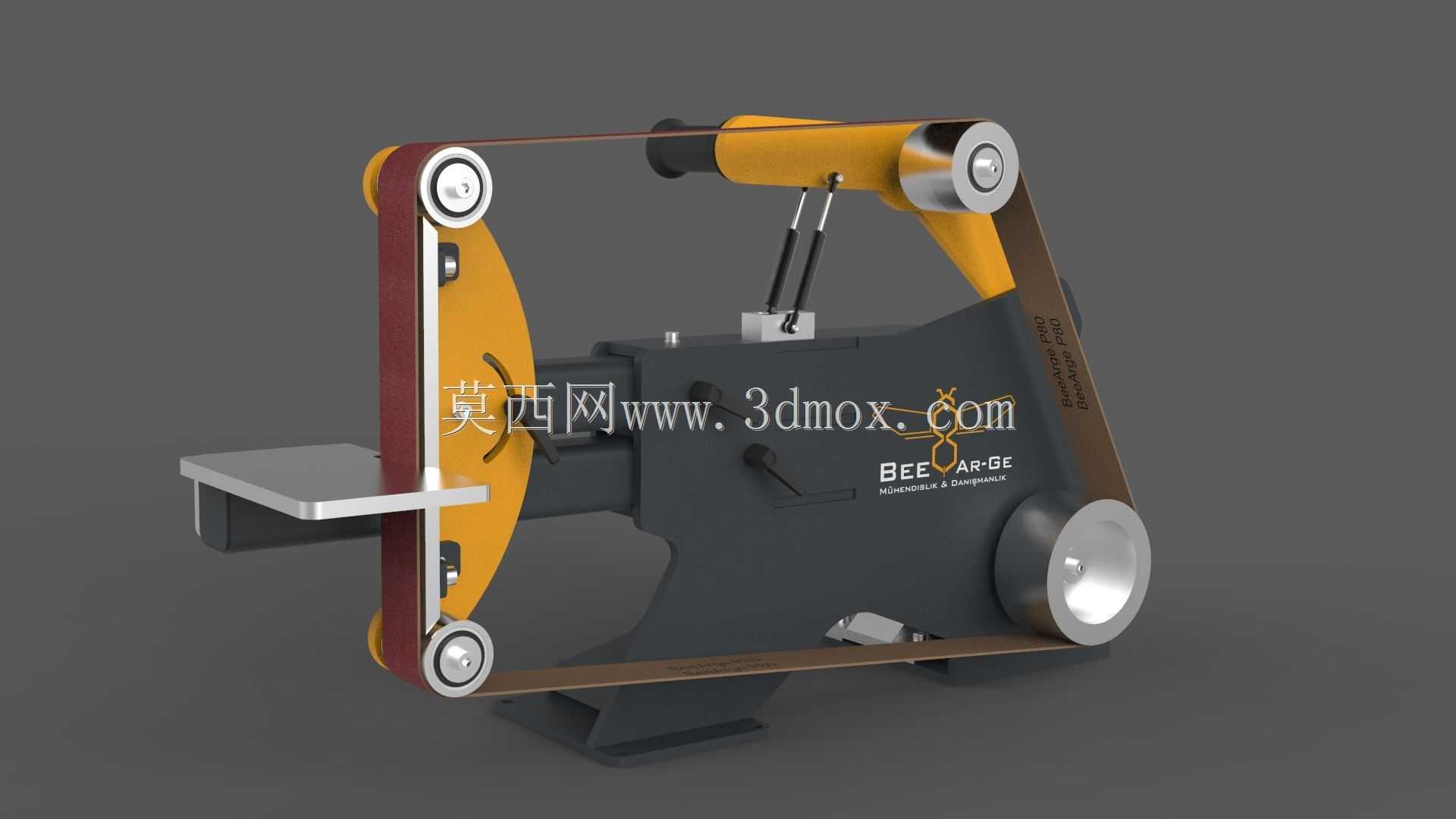

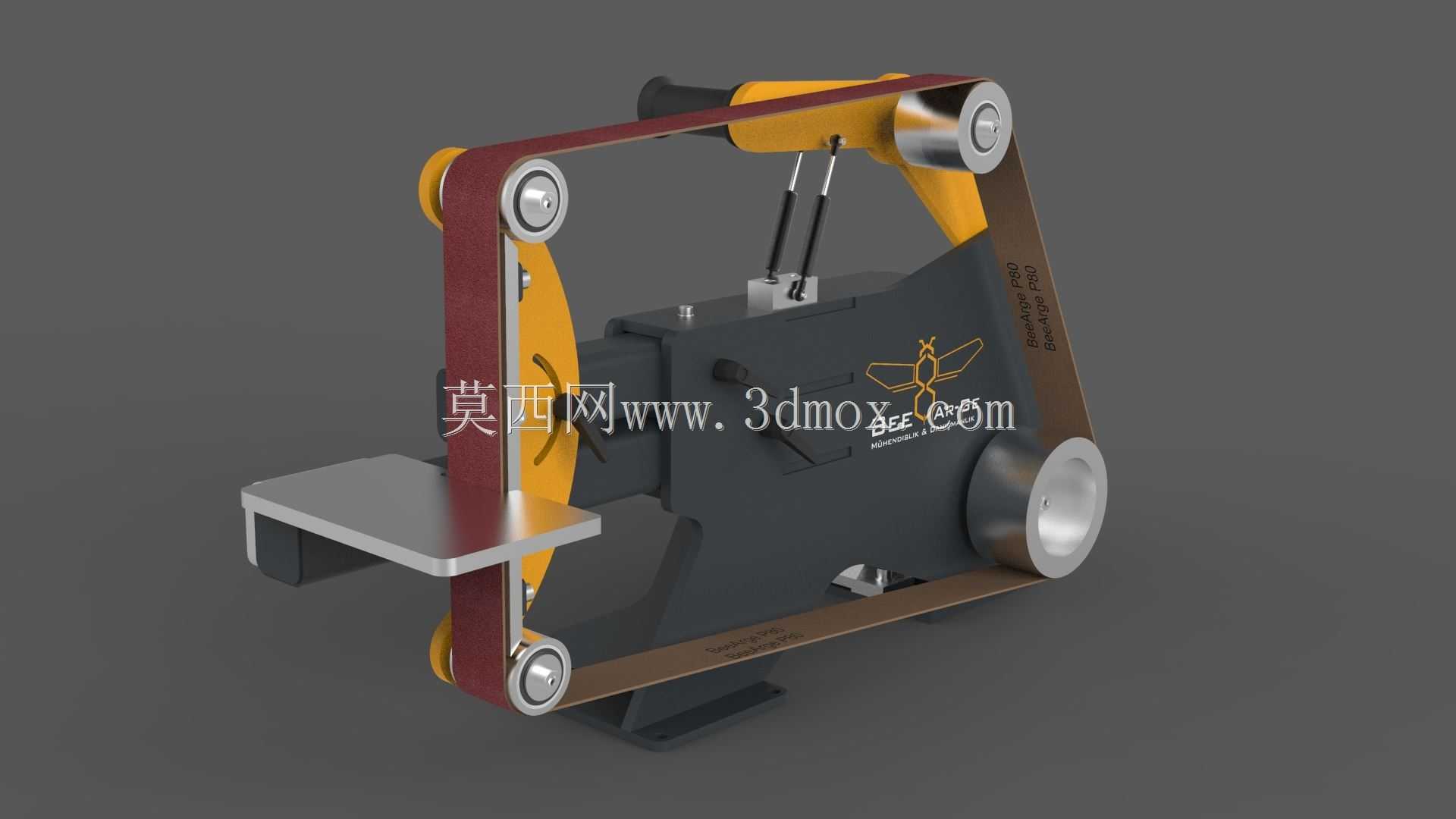

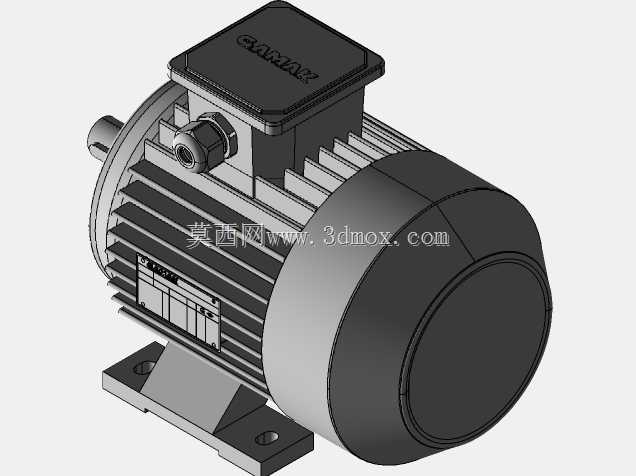

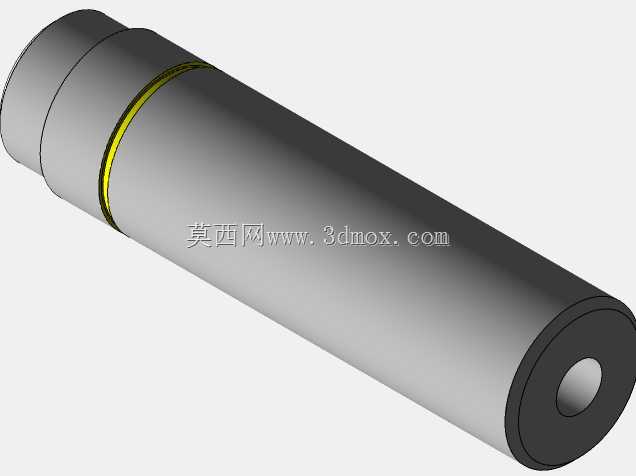

　　设备的接触轮组采用三段式布局，顶部设置导向张紧轮，中部靠下位置设置主驱动轮，侧方伸出的工作臂端部设置接触工作轮，同时在工作臂下方设置了可调节的工件托台，托台采用平板式结构，可根据打磨需求调整托台与接触轮的间隙，托台边缘做了倒角处理，避免打磨过程中剐蹭砂带背面。张紧机构采用弹簧辅助的螺杆调节结构，可根据砂带的实际长度、使用过程中的拉伸量调整张紧力，张紧轮的轴承座带有微调偏角的结构，能快速调整砂带的跑偏问题，无需拆解整体轮组即可完成砂带的对中调整，换带操作仅需松开张紧手柄即可完成砂带的拆装，日常维护的操作门槛较低。驱动单元集成在主体基座的内部腔体中，电机输出轴直接连接主驱动轮，减少了皮带传动带来的动力损耗，同时电机的安装座带有减震胶垫，

　　可吸收电机运转时的高频振动，降低整机的运行噪音。设备的侧方设置了可更换的接触轮安装位，可根据不同的打磨需求更换不同直径、不同硬度的接触轮：小直径接触轮可用于狭小空间、内圆弧面的打磨，硬橡胶接触轮可用于大余量的磨削去除，软质接触轮可用于精细抛光工序，适配不同工序的加工需求。从安装边界来看，整机的底座安装孔位采用矩形分布，可直接固定在标准工作台上，也可搭配独立的落地支架安装在地面，设备后侧预留了除尘接口，可外接车间的中央除尘系统或是独立的工业集尘器，将打磨产生的金属粉尘及时抽走，改善工位的作业环境，避免粉尘堆积在设备的运动部件中加速轴承、轮组的磨损。整机的操作手柄设置在设备顶部的侧方，操作人员站在设备正面即可完成设备的启停、

　　张紧力调整等操作，工作区域的视野无遮挡，可清晰观察工件与砂带的接触状态，方便把控磨削的进给量。在结构细节设计上，所有轮组的转轴都采用密封轴承结构，避免磨削粉尘进入轴承滚道导致卡滞，砂带的运行路径上设置了防跑偏的挡边结构，即使张紧力出现小幅波动，砂带也不会从轮组上脱出。设备的主体外壳采用折弯钢板拼接而成，既可以遮挡内部的传动结构，避免操作人员误触运动部件，也可以作为整体结构的加强筋，提升基座的整体刚性，外壳表面做了喷塑处理，可抵御打磨过程中飞溅的磨屑、切削液的腐蚀，长期使用也不会出现漆面脱落、锈蚀的问题。针对不同的加工场景，这款设备还可拓展安装不同的工装辅具：比如安装靠模附件可完成固定角度的斜面磨削，安装圆弧导轨附件可完成规则圆弧面的成型磨削，安装柔性压磨板可完成大平面的整面打磨，拓展性能够覆盖小型金属加工场景下绝大多数的磨削类工序需求，相比单一功能的打磨设备，这类多轮组布局的砂带机的工序适配性更强，不需要频繁更换设备即可完成从粗磨到精抛的多道工序，能有效减少工件在不同设备间转运的辅助时间，提升小批量加工场景下的作业效率。
