Kar98k后视镜坡道枪械结构零件

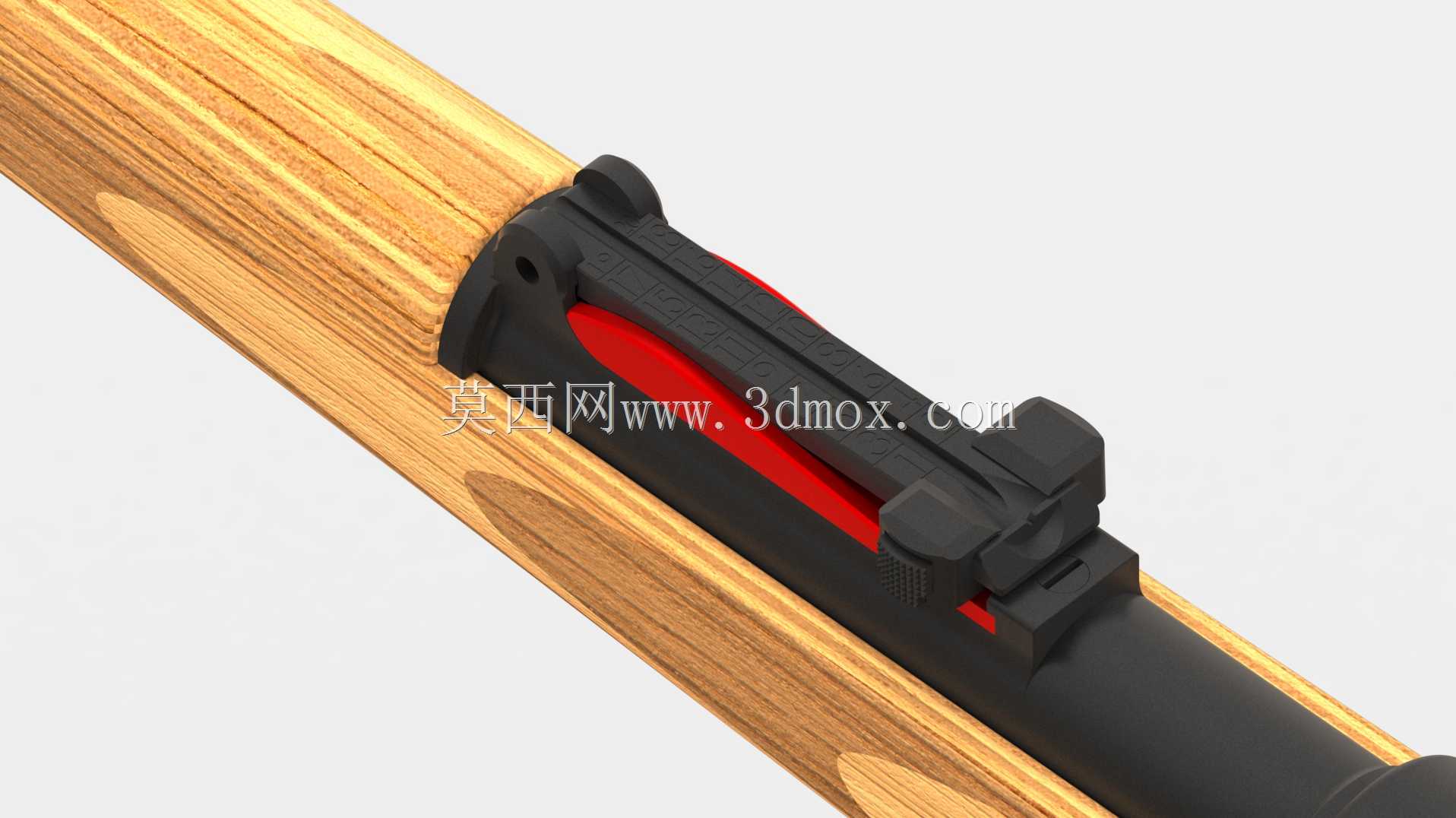

　　该零件作为栓动步枪瞄准镜安装体系的核心适配构件，主要承担瞄准镜与机匣上部的衔接过渡功能，解决原厂机械瞄具与光学瞄准装置的安装空间干涉问题，在民用枪械改装、影视道具复刻、轻武器结构教学场景中均有广泛应用。从实际装配逻辑来看，零件底部的贴合面完全匹配Kar98k机匣顶部的弧形轮廓，安装时无需对原枪机匣进行打孔、铣削等破坏性改装，仅通过原有照门座的固定点位即可完成锁紧固定，能够在保留原厂机械瞄具使用功能的前提下，为光学瞄准镜提供稳定的安装基准面。

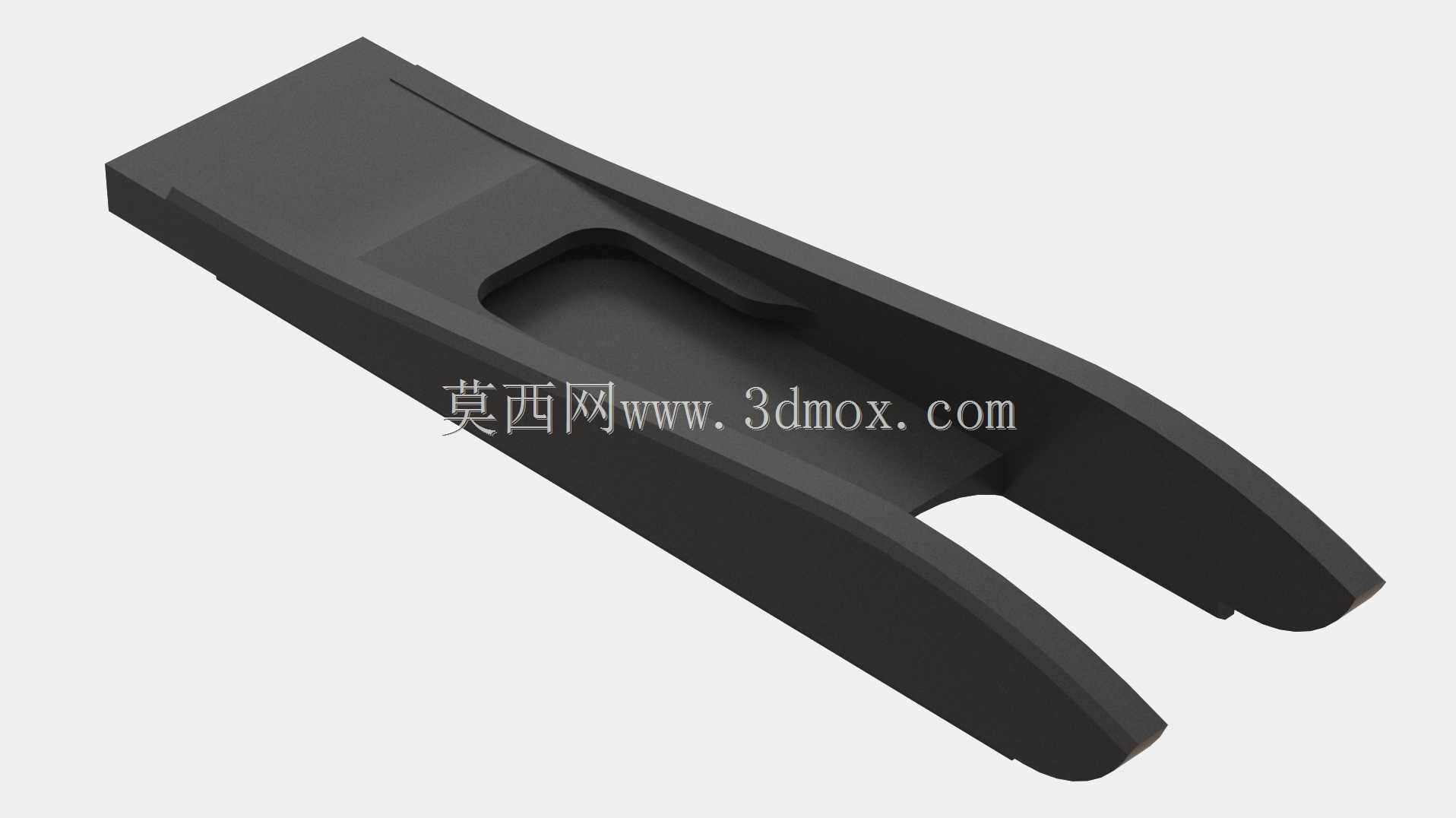

　　从结构设计层面分析，零件整体采用楔形渐变的截面形态，前端厚度较薄，逐步向后端抬升形成连续的坡道过渡面，该形态一方面能够避让枪击往复运动的行程空间，避免枪机后座过程中与零件发生运动干涉，另一方面能够将瞄准镜的安装高度控制在合理区间，保证射手贴腮时的瞄准线高度与眼距匹配，减少长时间瞄准的颈部疲劳。零件中部开设的凹槽为减重与应力释放结构，在不降低整体结构刚度的前提下，有效削减了零件的整体重量，同时凹槽的边缘均做了R0.8的圆角过渡处理，避免应力集中导致的零件形变，在连续后坐力冲击下能够保持结构尺寸的稳定性。

　　零件两侧的分叉式延伸结构为瞄准镜环的安装提供了前后两个固定点位，两个点位的同轴度公差控制在0.02mm以内，能够保证瞄准镜安装后光轴与枪管轴线的平行度偏差在合理范围内，减少射击时的瞄准点偏移量。零件的所有外露边缘均做了倒角处理，没有尖锐的棱角，既能够避免安装使用过程中划伤射手手部，也能够减少零件边缘的应力集中，提升零件的抗冲击性能。从安装边界来看，零件的总长度适配Kar98k机匣顶部从照门座到节套位置的安装空间，宽度控制在18mm以内，不会超出机匣两侧的轮廓，不会影响枪身侧面的保险、拉机柄等操作部件的正常动作。

　　在实际使用场景中，该零件能够适配市面上多数1英寸管径的瞄准镜环，安装后瞄准镜的物镜端不会与机械瞄具的准星座产生视野遮挡，同时坡道的抬升角度经过反复校核，能够保证常用射击距离下的弹道高低调节余量充足，不需要额外加装高垫环即可完成瞄准线归零。零件的材质适配性较强，建模时预留了足够的加工余量，既可以采用45号钢铣削成型后做发蓝处理，匹配原枪的金属质感，也可以采用7075铝合金加工做硬质阳极氧化，在保证结构强度的前提下进一步降低整体重量，满足不同使用场景的需求。

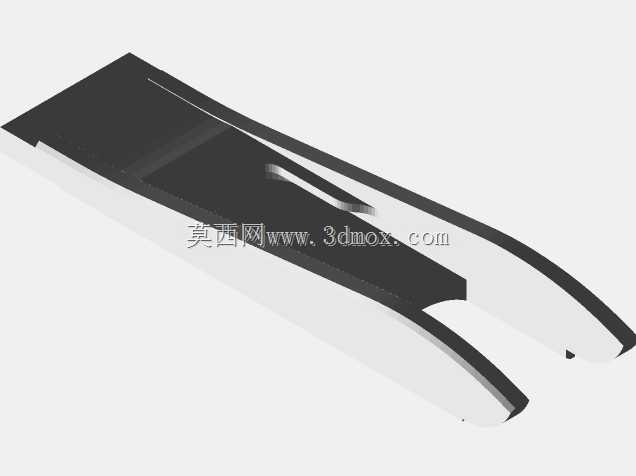

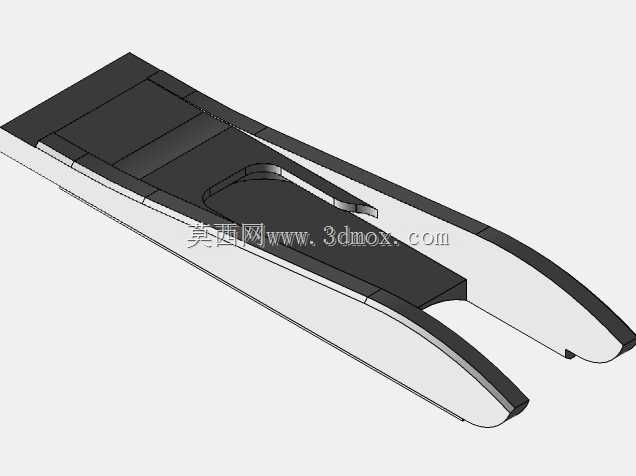

　　从建模逻辑来看，整个零件的特征构建完全遵循实际加工工序，首先通过拉伸特征构建零件的基础轮廓，再通过扫掠特征形成坡道的连续曲面，中部的减重槽采用拉伸切除结合圆角过渡完成，两侧的分叉结构通过对称切除实现，所有的安装孔位均按照实际装配的螺纹规格预留了底孔与沉头空间，模型的曲面连续性达到G2级别，没有碎面、重叠面等建模缺陷，既可以直接用于数控加工编程，也可以导入有限元分析软件进行后坐力冲击下的结构强度校核，为后续的实物加工与结构优化提供精准的数字模型基础。
