Kar98k螺栓止动器本体结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:719336
  • Kar98k螺栓止动器本体结构设计
  • Kar98k螺栓止动器本体结构设计
  • Kar98k螺栓止动器本体结构设计
  • Kar98k螺栓止动器本体结构设计
  • Kar98k螺栓止动器本体结构设计
  • Kar98k螺栓止动器本体结构设计
  • Kar98k螺栓止动器本体结构设计

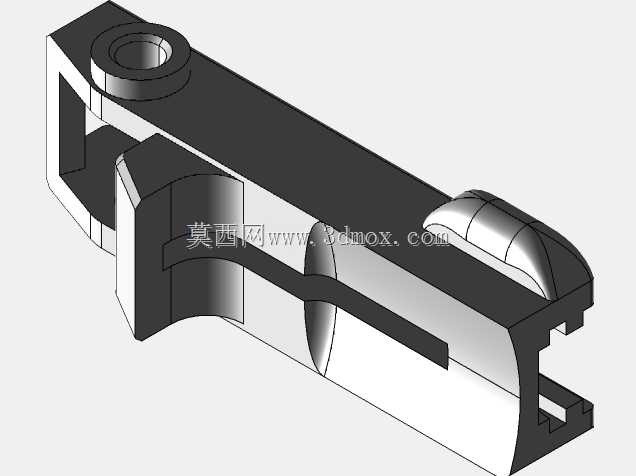

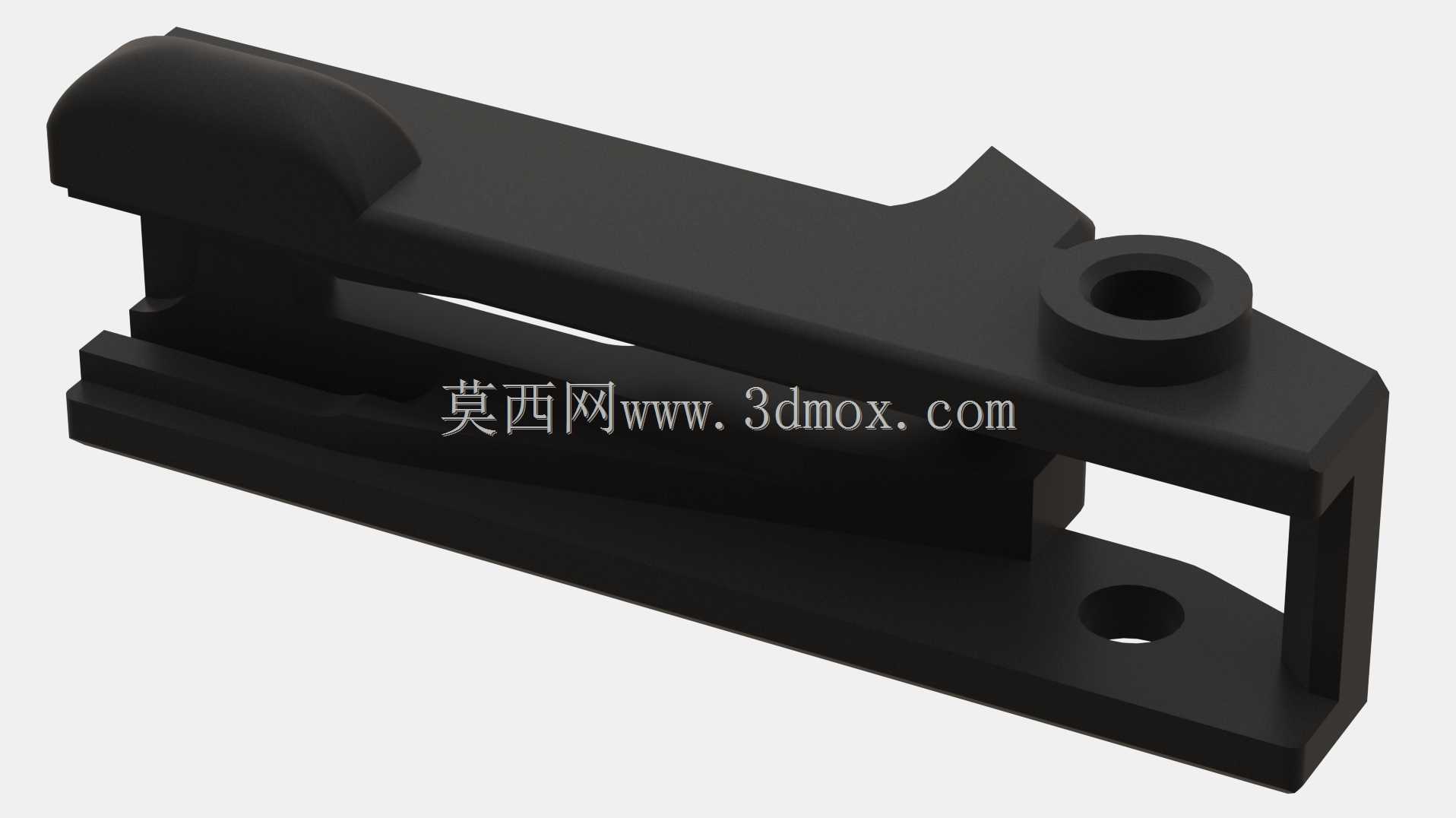

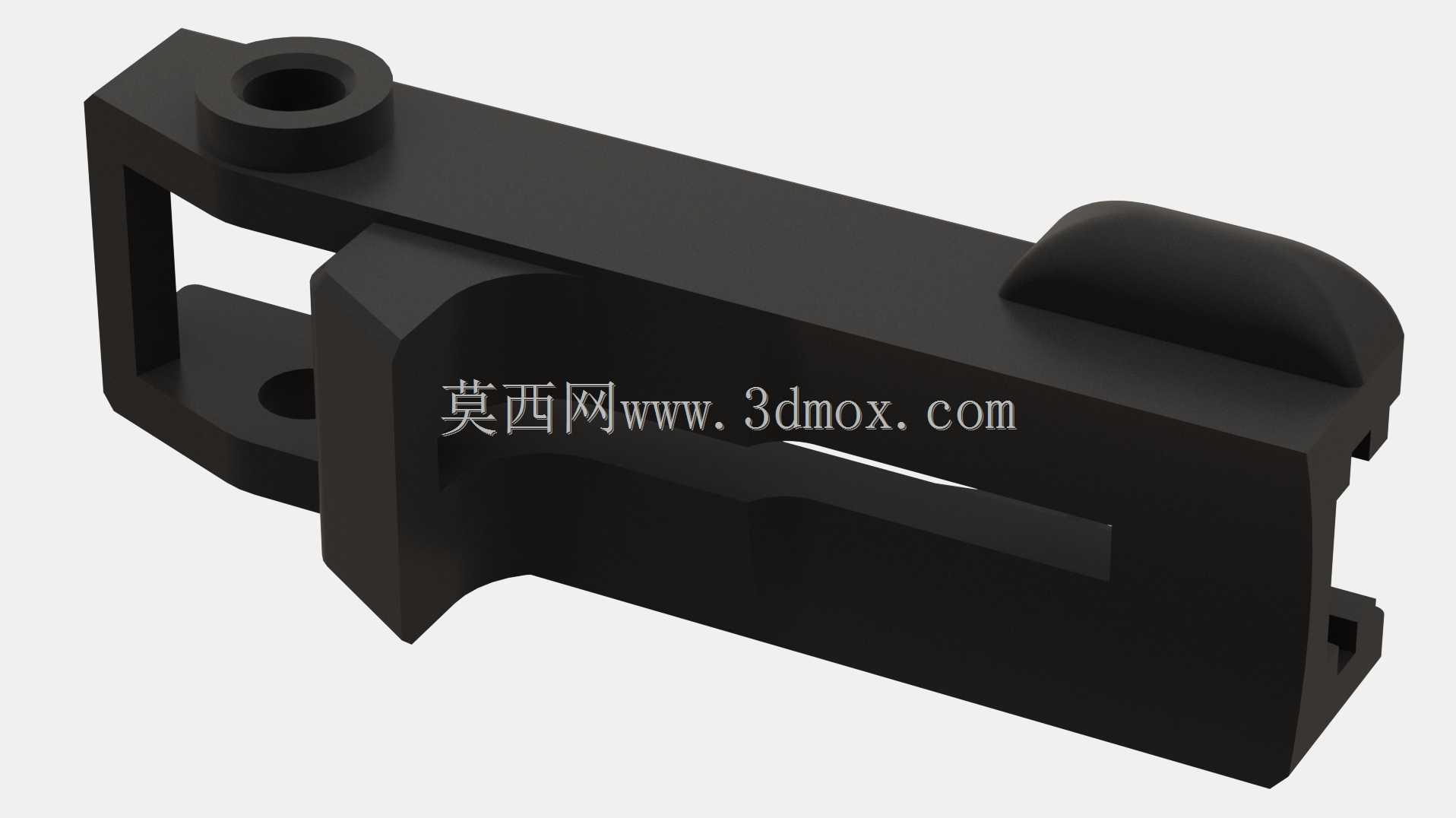

  在轻武器结构的功能实现逻辑里,螺栓止动器本体是承担枪机行程限位、闭锁状态锁定的核心承载构件,直接关系到枪械供弹、击发、退壳全流程的动作可靠性,这类零件的设计精度直接影响整枪的操作手感与安全冗余,哪怕是0.1毫米的尺寸偏差,都可能导致枪机卡滞、闭锁不到位的故障,在实际使用场景中埋下安全隐患。从结构功能来看,该零件需要同时承担三个维度的受力:一是枪机后坐到位时的轴向冲击载荷,二是闭锁状态下承受弹壳底部传递的膛压反向作用力,三是操作拉机柄时的侧向摩擦力,因此在结构设计时,首先要保证主体承载截面的强度冗余,同时兼顾零件的轻量化需求,避免不必要的重量增加整枪的携行负担。观察该零件的外形结构可以发现,主体采用一体化铣削成型的框架式结构,

  顶部设置的带孔凸台用于穿接固定销轴,实现零件在机匣内部的铰接定位,该孔的同轴度公差需要控制在0.02毫米以内,保证铰接转动时无卡滞旷量;侧面的弧形贴合面是与机匣内壁定位的基准面,加工时需要保证该面的平面度与粗糙度,避免装配后出现应力集中导致的零件变形;中部开设的通槽是为枪机导杆预留的运动行程空间,槽宽尺寸需要与导杆直径保持0.03-0.05毫米的间隙配合,既保证导杆滑动顺畅,又避免间隙过大导致的枪机晃动;尾部的弧形凸起是止动限位的工作面,热处理后需要达到HRC40-45的硬度要求,承受反复冲击时不会出现崩裂、变形问题。设计过程中,所有安装尺寸均按照实际装配边界反向推导,零件的总长度、宽度、高度尺寸严格匹配机匣内部的安装空间,

  不会与周边的击针组件、抛壳挺、扳机连杆等零件发生运动干涉;预留的M4-0.7螺纹安装位,用于固定止动器的弹簧定位销,螺纹孔的深度控制在6毫米,既保证螺纹连接的强度,又不会钻穿零件主体破坏结构完整性。在实际建模过程中,需要重点关注各个受力转角处的圆角过渡设计,所有直角棱边都设置R0.5-R1的工艺圆角,避免铣削加工时出现应力集中点,同时也能减少热处理过程中的开裂风险;零件的各个安装基准面之间的位置度公差需要严格校核,保证装配后止动器的转动角度符合设计预期,能够在枪机后坐到位时准确卡入限位槽,在按压解脱钮时可以顺利转动解锁。这类止动零件的设计逻辑同样可以迁移到其他需要往复行程限位的机械结构中,比如自动化设备的滑动模组限位块、

  机床夹具的定位挡块等,核心都是在有限的安装空间内,通过合理的截面形状设计,兼顾强度、耐磨性与动作可靠性,在建模时需要反复模拟运动行程,排查各个极限位置的干涉风险,同时考虑加工工艺的可行性,避免出现无法铣削加工的倒扣结构或者薄壁弱刚性结构,保证零件从三维模型到实物加工的顺利落地。
