小型木制工件加工迷你车床结构设计

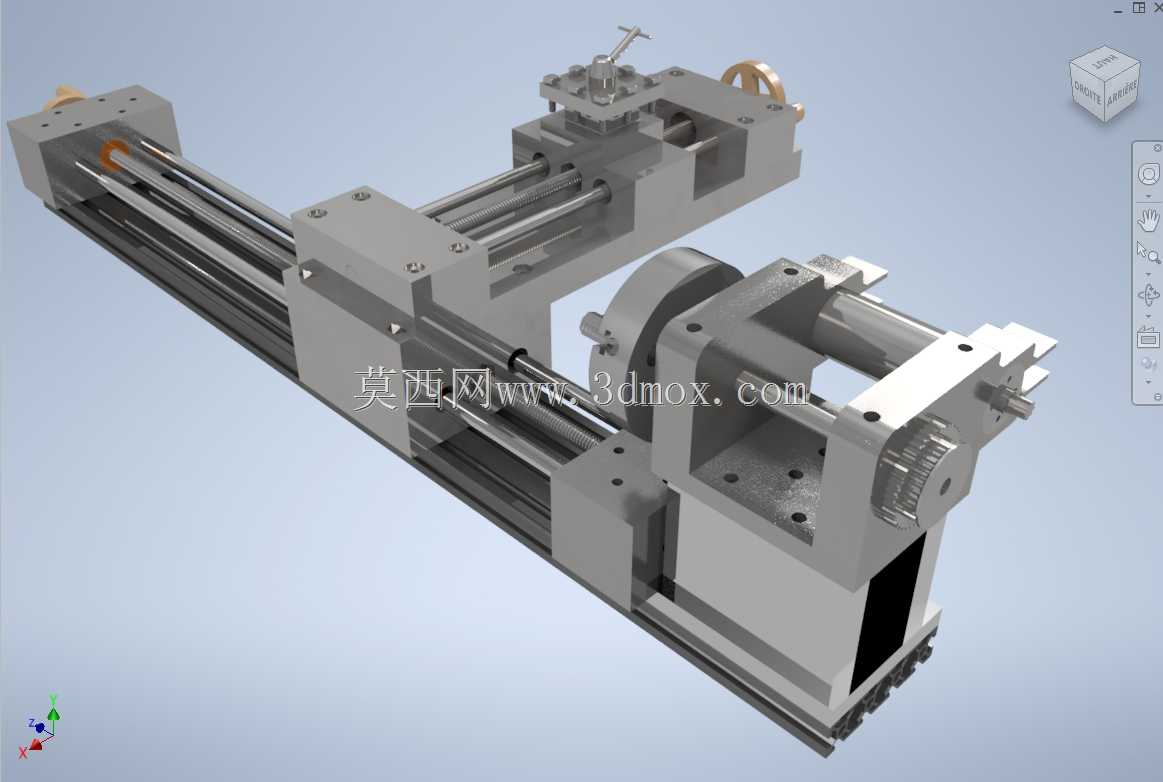

　　这款小型加工设备主要面向个人工坊、手工创作场景下的小尺寸木制工件回转加工需求，可覆盖木质小摆件、模型零件、细木作杆件的车削、端面修整、简易成型加工工序，相较于工业级车床，其占用空间极小，可直接放置在常规工作台面上使用，无需专门的设备安装地基，适配非量产的单件小批量手工加工场景。从结构布局来看，设备采用双平行光轴作为床身导向基准，光轴两端通过端部支撑座固定，保证导向结构的直线度基础，主轴端设置三爪自定心装夹结构，可夹持直径在适配范围内的木质棒料，主轴尾部配套手动调节的锁紧结构，装夹操作无需额外辅助工具，手动即可完成工件的装夹与拆卸。进给拖板跨接在两根平行光轴上，拖板与光轴配合处设置滑动衬套，降低手动进给时的摩擦阻力，

　　拖板上安装可横向调节的刀架结构，刀架带有锁紧旋钮，可根据加工需求调整车刀的伸出长度与切削角度，调整完成后通过旋钮锁紧即可保证切削过程中的刀具位置稳定。设备两端均设置手动操作手轮，靠近主轴端的手轮用于控制主轴的装夹松紧与手动盘车，尾端的手轮用于控制拖板沿光轴方向的纵向进给，进给过程无自动走刀机构，完全依靠手动控制进给速度与进给量，适配木质工件低速小进给量的切削特性，避免进给过快导致的木材崩边、劈裂问题。尾座部分采用可沿光轴滑动的调节结构，松开尾座锁紧装置后可根据待加工工件的长度调整尾座的支撑位置，调整到位后锁紧即可对长杆件工件形成端部支撑，降低长细木件加工过程中的颤振问题，尾座顶尖采用简易活动顶尖结构，可随工件转动同步回转，

　　减少顶尖与工件端面的摩擦阻力。从安装边界来看，设备整体长度适配常规工作台的纵深尺寸，宽度方向不占用过多台面空间，整体重量较轻，单人即可完成设备的搬运与位置调整，无需配套吊装辅助设备。设计过程中优先考虑结构的易加工性与装配便捷性，大部分结构件采用常规金属型材加工而成，无复杂异形曲面结构，零件加工精度要求适配普通机加工的常规公差等级，装配环节无需专用工装，依靠常用内六角扳手、螺丝刀等工具即可完成整机组装。在功能适配性上，设备的切削转速适配木材加工的合理区间，不会因转速过高导致木材加工面焦糊，也不会因转速过低导致加工面粗糙，手动进给的操作方式可让操作者实时感知切削阻力，根据木材的硬度、纹理走向灵活调整进给力度，尤其适配不同材质硬木、

　　软木的差异化加工需求，比如加工纹理交错的硬木时可减小单次进给量，加工质地均匀的软木时可适当提高进给效率。刀架部分预留了通用刀具的安装位置，可适配常规的木工车刀，无需定制专用刀具，降低了设备的使用配套成本。床身光轴的导向长度覆盖了常见小型木工件的加工长度范围，可满足绝大多数手工木作场景下的回转类零件加工需求，端部支撑座的安装孔位采用标准化设计，若有固定安装需求，可通过螺栓将整机固定在木质或金属工作台面上，进一步提升加工过程中的设备稳定性，减少整机晃动带来的加工误差。
